ماژول شارژر باتری لیتیومی 1 آمپر TP4056 دارای محافظ با ورودی USB Type-C

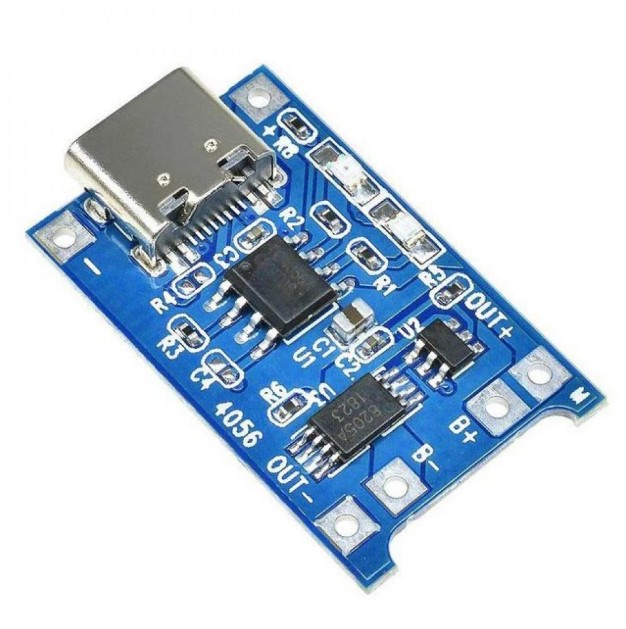

ماژول شارژر باتری لیتیومی 1 آمپر TP4056 دارای محافظ با ورودی USB Type-C b یکی از پرکاربردترین و پرفروش‌ترین ماژول‌های شارژ برای باتری‌های لیتیوم یونی تک سلولی 3.7 ولت است. این ماژول با طراحی ساده، پایدار و ایمن، گزینه‌ای ایده‌آل برای پروژه‌های DIY، پاوربانک، تجهیزات پرتابل و بردهای الکترونیکی قابل شارژ محسوب می‌شود.

در این ماژول شارژر باتری لیتیومی 1 آمپر TP4056 دارای محافظ با ورودی USB Type-C از تراشه محبوب TP4056 استفاده شده که فرآیند شارژ را با دقت بالا و الگوریتم استاندارد CC/CV انجام می‌دهد. وجود مدار محافظ داخلی باعث افزایش ایمنی باتری در برابر اضافه‌شارژ، اضافه‌دشارژ و اتصال کوتاه می‌شود.

معرفی کامل ماژول شارژر باتری لیتیومی 1 آمپر TP4056

این ماژول برای شارژ باتری‌های لیتیوم یونی تک سل (1S) با ولتاژ نامی 3.7 ولت طراحی شده است. ولتاژ ورودی آن 5 ولت بوده و از طریق پورت مدرن و کاربردی USB Type-C تأمین می‌شود. استفاده از Type-C باعث اتصال پایدارتر، جریان‌دهی مناسب‌تر و طول عمر بیشتر نسبت به Micro USB می‌شود.

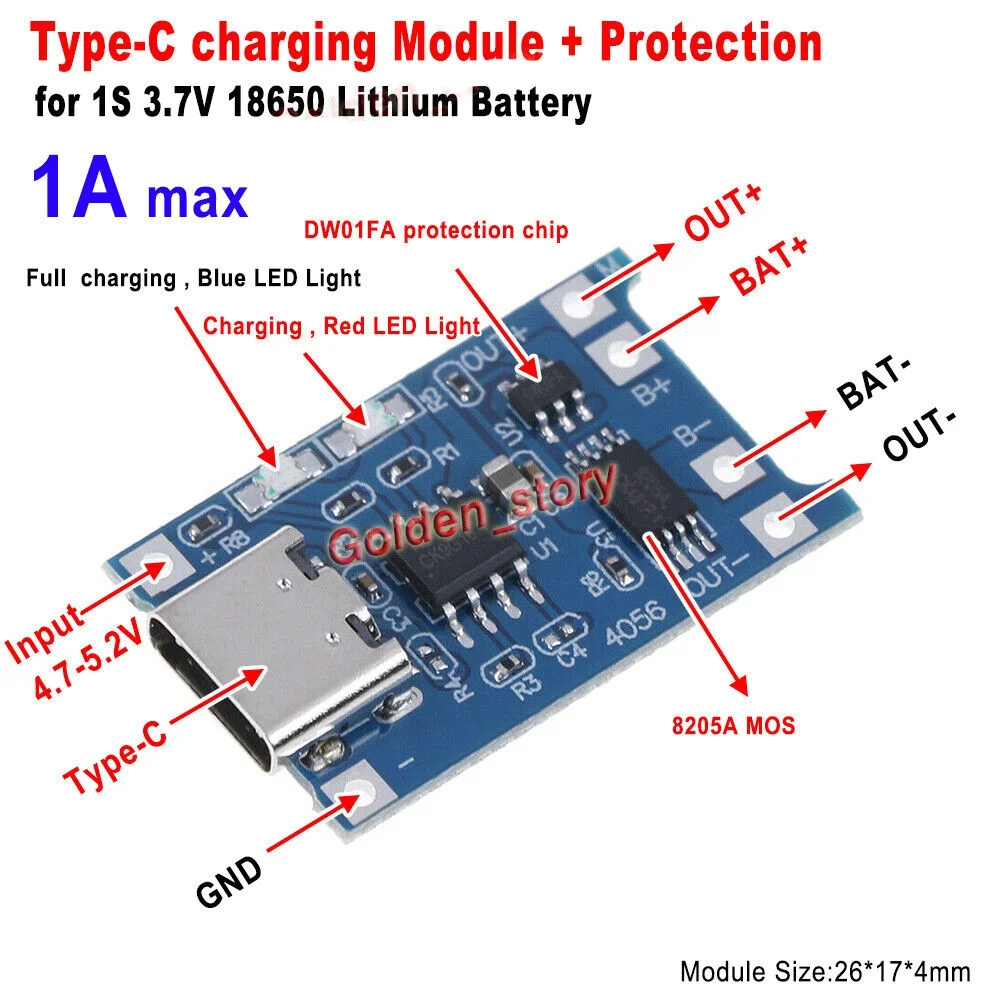

در طراحی این ماژول شارژر باتری لیتیومی 1 آمپر TP4056 دارای محافظ با ورودی USB Type-C دو LED نشانگر وضعیت در نظر گرفته شده است. LED قرمز هنگام شارژ روشن می‌شود و LED سبز (یا آبی) نشان‌دهنده شارژ کامل باتری است. این ویژگی برای پروژه‌های پرتابل و کاربردهای آموزشی بسیار مفید است.

ویژگی‌های فنی ماژول شارژر باتری لیتیومی 1 آمپر TP4056 دارای محافظ

• تراشه اصلی: TP4056 یا TC4056
• مناسب برای باتری لیتیوم یونی تک سل 3.7V
• ولتاژ ورودی: 4.5 تا 5.5 ولت DC
• ولتاژ شارژ کامل: 4.2 ولت DC
• جریان شارژ پیش‌فرض: 1 آمپر (قابل تنظیم با تغییر مقاومت)
• دقت شارژ: حدود 1.5٪
• دارای مدار محافظ اضافه‌شارژ و اضافه‌دشارژ
• نمایش وضعیت شارژ با LED دو رنگ
• درگاه ورودی: USB Type-C
• ابعاد: 27×17 میلی‌متر
• دمای کاری: -10 تا +85 درجه سانتی‌گراد

عملکرد مدار محافظ در ماژول شارژر باتری لیتیومی TP4056

یکی از مهم‌ترین مزایای ماژول شارژر باتری لیتیومی 1 آمپر TP4056 دارای محافظ با ورودی USB Type-C وجود مدار حفاظت داخلی است. این مدار از باتری در برابر شرایط خطرناک مانند:

• شارژ بیش از 4.2 ولت
• تخلیه بیش از حد باتری
• جریان بیش از حد
• اتصال کوتاه خروجی

محافظت می‌کند و باعث افزایش طول عمر باتری و ایمنی پروژه می‌شود. توجه داشته باشید این ماژول دارای حفاظت در برابر پلاریته معکوس ورودی نیست، بنابراین اتصال صحیح تغذیه اهمیت بالایی دارد.

تنظیم جریان شارژ در ماژول TP4056

جریان شارژ پیش‌فرض در این ماژول شارژر باتری لیتیومی 1 آمپر TP4056 دارای محافظ با ورودی USB Type-C برابر 1 آمپر است. با تغییر مقاومت برنامه‌ریز (RPROG) می‌توان جریان شارژ را کاهش داد.

برای افزایش عمر باتری توصیه می‌شود جریان شارژ حدود 0.3 تا 0.5 برابر ظرفیت باتری انتخاب شود. به عنوان مثال، برای باتری 1000mAh جریان مناسب حدود 400mA خواهد بود. این موضوع باعث کاهش گرما و افزایش طول عمر باتری می‌شود.

کاربردهای ماژول شارژر باتری لیتیومی 1 آمپر TP4056

این ماژول در طیف وسیعی از پروژه‌های الکترونیکی کاربرد دارد:

• ساخت پاوربانک
• تجهیزات پرتابل و قابل حمل
• پروژه‌های آردوینو و ESP
• دستگاه‌های اندازه‌گیری قابل شارژ
• پروژه‌های آموزشی الکترونیک
• مدارهای IoT کم‌مصرف

ابعاد کوچک و قیمت اقتصادی باعث شده این ماژول شارژر باتری لیتیومی 1 آمپر TP4056 دارای محافظ با ورودی USB Type-C به یکی از محبوب‌ترین انتخاب‌ها در بین مهندسان و دانشجویان تبدیل شود.

جمع‌بندی نهایی

اگر به دنبال یک ماژول شارژ مطمئن، اقتصادی و پرکاربرد برای باتری لیتیوم یونی تک سل هستید، ماژول شارژر باتری لیتیومی 1 آمپر TP4056 دارای محافظ با ورودی USB Type-C گزینه‌ای بسیار مناسب است. این ماژول با دقت شارژ بالا، مدار محافظ داخلی و درگاه Type-C، امنیت و کارایی پروژه‌های شما را تضمین می‌کند.
