کانکتور سرکابلی USB مادگی یک فیش USB Type-A قابل لحیم است که برای تعمیر کابل‌های آسیب‌دیده، ساخت کابل سفارشی و ایجاد یک خروجی یا رابط USB در پروژه‌های الکترونیکی استفاده می‌شود.

اگر کابل یا رابطی دارید که کانکتور آن خراب شده، یا می‌خواهید خودتان یک کابل USB بسازید، کافی است سیم‌های مربوط به تغذیه و دیتا را به پایه‌های کانکتور لحیم کنید و در پایان کاور محافظ را روی محل اتصال قرار دهید.

کانکتور سرکابلی USB مادگی چه کاربردی دارد؟

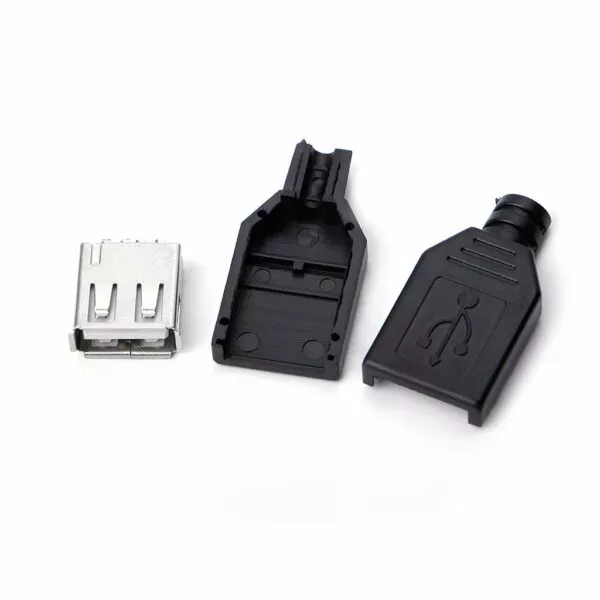

این قطعه در اصل یک سوکت USB مادگی روی کابل است. یعنی به‌جای اینکه کانکتور مستقیماً روی برد PCB نصب شود، سیم‌ها به پایه‌های آن لحیم می‌شوند و می‌توان آن را در انتهای کابل یا داخل پروژه استفاده کرد.

کاربرد رایج آن زمانی است که می‌خواهید یک کابل USB را تعمیر کنید، کابل افزایش طول بسازید، یک رابط سفارشی درست کنید یا برای پروژه خود یک کانکتور USB مادگی داشته باشید.

چهار پایه این کانکتور چه کاری انجام می‌دهند؟

کانکتور USB Type-A چهار پین استاندارد دارد که در کابل‌های معمول USB برای تغذیه و انتقال داده استفاده می‌شوند:

قبل از لحیم‌کاری، ترتیب واقعی پایه‌ها را روی خود کانکتور بررسی کنید؛ چون نگاه کردن از سمت لحیم یا سمت ورودی USB می‌تواند ترتیب ظاهری پایه‌ها را برعکس نشان دهد.

برای چه کارهایی مناسب است؟

کاور محافظ چه فایده‌ای دارد؟

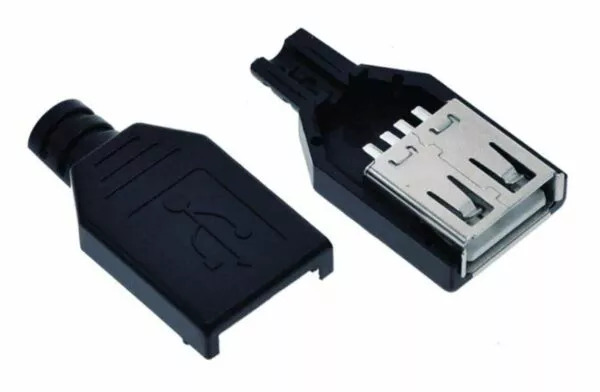

پس از لحیم کردن سیم‌ها، محل اتصال پایه‌ها باز و بدون پوشش خواهد بود. کاور پلاستیکی همراه کانکتور روی قسمت انتهایی قرار می‌گیرد تا محل لحیم‌کاری پوشیده شود و کابل ظاهر مرتب‌تری پیدا کند.

کاور همچنین می‌تواند تا حدی از خم شدن مستقیم سیم در محل لحیم جلوگیری کند، اما برای کابل‌هایی که تحت کشش یا فشار زیاد قرار می‌گیرند بهتر است مهار مکانیکی مناسب نیز در نظر گرفته شود.

مشخصات کانکتور سرکابلی USB مادگی

اگر فقط برای برق USB می‌خواهید

در بعضی پروژه‌ها اصلاً انتقال داده لازم نیست و فقط به برق USB نیاز دارید. در این حالت معمولاً خطوط تغذیه و زمین استفاده می‌شوند و D+ و D- بسته به نوع مدار ممکن است استفاده نشوند.

اما اگر قرار است کابل برای انتقال داده استفاده شود، اتصال صحیح D+ و D- و کیفیت کابل اهمیت بیشتری پیدا می‌کند.

برای ساخت کابل افزایش طول USB به چه نکاتی توجه کنیم؟

تنها اتصال چهار سیم کافی نیست. اگر کابل برای انتقال دیتا استفاده شود، کیفیت سیم، طول کابل، زوج داده و کیفیت لحیم‌کاری می‌توانند روی عملکرد تأثیر بگذارند.

برای کابل‌های طولانی یا تجهیزات حساس، کابل USB استاندارد و مناسب استفاده کنید و پس از مونتاژ، عملکرد تغذیه و دیتا را آزمایش کنید.

اگر هدف شما شارژ سریع یا جریان بالا است

جریان قابل عبور فقط به خود کانکتور وابسته نیست؛ ضخامت سیم، کیفیت لحیم، کابل و نوع شارژر هم مهم هستند.

چون ظرفیت جریان دقیق این کانکتور اعلام نشده، برای کاربردهای پرجریان بهتر است جریان موردنیاز پروژه و مشخصات کابل و کانکتور قبل از استفاده بررسی شود.

نحوه لحیم‌کاری به زبان ساده

1. قبل از شروع، کاور کانکتور را روی کابل قرار دهید.
2. روکش سیم‌ها را به اندازه لازم جدا کنید.
3. پایه‌های موردنظر و سر سیم‌ها را مقدار کمی قلع‌اندود کنید.
4. سیم‌ها را مطابق VBUS، D-، D+ و GND به پایه صحیح لحیم کنید.
5. بررسی کنید بین پایه‌ها پل قلع یا اتصال کوتاه وجود نداشته باشد.
6. با مولتی‌متر تست پیوستگی و اتصال کوتاه انجام دهید.
7. در پایان کاور را روی کانکتور ببندید.

نکات مهم هنگام مونتاژ

• پایه‌های D+ و D- را هنگام ساخت کابل دیتا جابه‌جا نکنید.
• قبل از اتصال دستگاه گران‌قیمت، قطبیت VBUS و GND را با مولتی‌متر بررسی کنید.
• از باقی ماندن رشته سیم آزاد یا قلع بین پایه‌ها جلوگیری کنید.
• گرمای بیش از حد هویه را برای مدت طولانی روی پایه نگه ندارید.
• برای کابل‌های پرجریان از سیم با سطح مقطع مناسب استفاده کنید.
• کاور پلاستیکی جایگزین مهار مکانیکی حرفه‌ای در کابل‌های تحت کشش زیاد نیست.

سوالات متداول درباره کانکتور سرکابلی USB مادگی

خرید کانکتور سرکابلی USB مادگی

اگر می‌خواهید یک کابل USB را تعمیر کنید یا برای پروژه خود یک کانکتور سرکابلی USB مادگی قابل لحیم داشته باشید، این مدل Type-A چهار پین گزینه‌ای ساده و کاربردی برای ساخت انواع رابط و کابل سفارشی است.

وجود پایه‌های قابل لحیم و کاور محافظ باعث می‌شود بتوانید بعد از مونتاژ، کابل مرتب‌تری داشته باشید. برای انتقال داده فقط کافی است ترتیب سیم‌ها را دقیق رعایت کنید و قبل از اتصال به دستگاه، اتصالات را با مولتی‌متر بررسی کنید.
