کانکتور Micro USB مادگی 5 پین با هولدر 4 پایه

کانکتور Micro USB مادگی 5 پین با هولدر 4 پایه

کانکتور Micro USB یکی از پرکاربردترین رابط‌های الکترونیکی برای شارژ و انتقال داده در دستگاه‌های مختلف است.
این مدل Micro USB مادگی 5 پین با هولدر 4 پایه طراحی شده تا علاوه بر اتصال الکتریکی مطمئن، استحکام مکانیکی بالایی روی PCB داشته باشد.
این ویژگی به‌خصوص در پروژه‌هایی که نیاز به دوام بالا و مقاومت در برابر فشار و ضربه دارند بسیار مهم است.

ویژگی‌ها:

• نوع کانکتور: Micro USB مادگی
• تعداد پین‌ها: 5 پین
• هولدر: 4 پایه برای اتصال محکم به PCB
• طراحی فشرده و مقاوم

کاربردها:

• تعمیر و تعویض پورت Micro USB در تلفن همراه و تبلت
• استفاده در پاوربانک‌ها و باتری‌های قابل حمل
• نصب در بلندگوهای بلوتوث و لوازم جانبی USB
• کاربرد در پروژه‌های DIY و طراحی PCB
• به‌کارگیری در تجهیزات صنعتی و تجاری

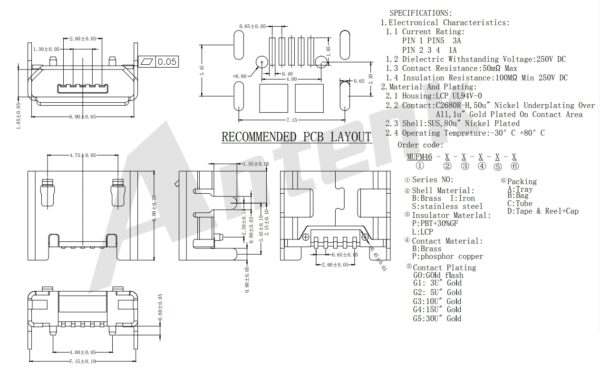

ابعاد و طراحی فوت‌پرینت:

برای طراحی دقیق فوت‌پرینت این کانکتور در نرم‌افزارهای PCB مانند Altium Designer یا Kicad، می‌توانید از تصویر زیر استفاده کنید.
این تصویر ابعاد کامل و فاصله پین‌ها را نشان می‌دهد:

به کمک این نقشه ابعاد می‌توانید به راحتی فوت‌پرینت دقیق این قطعه را در طراحی PCB خود ایجاد کنید و از مشکلات مکانیکی و مونتاژی جلوگیری نمایید.
