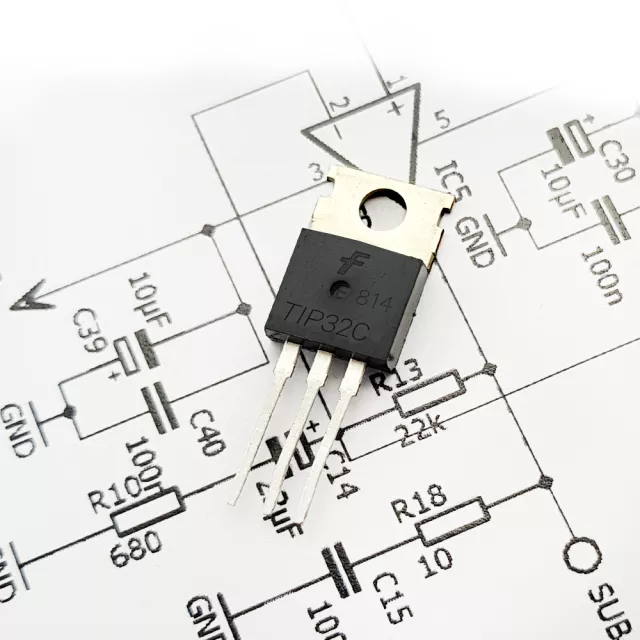

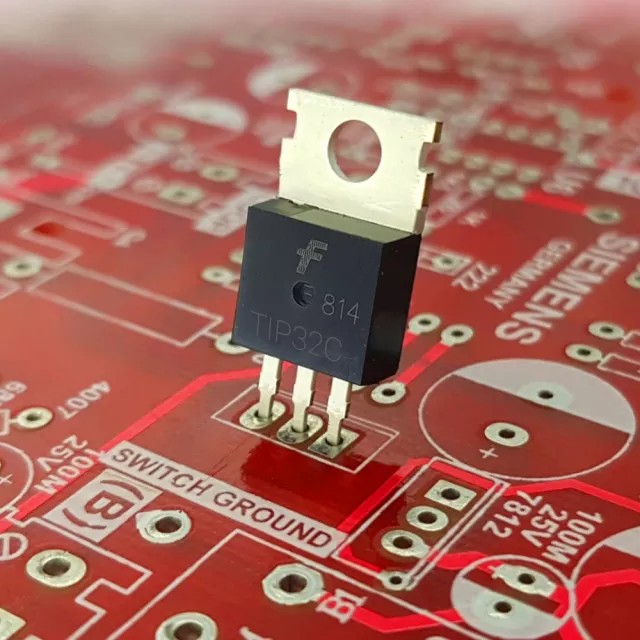

ترانزیستور TIP32C نوع PNP پکیج TO-220 | ولتاژ 100V جریان 3A

ترانزیستور TIP32C یک ترانزیستور قدرت BJT از نوع PNP است که برای کاربردهایی مانند سوئیچینگ توان، درایو بارهای DC، طبقات خروجی تقویت‌کننده، مدارهای رگولاتور و منابع تغذیه مورد استفاده قرار می‌گیرد. این قطعه در پکیج TO-220 عرضه شده و به دلیل امکان نصب هیت‌سینک، برای کاربردهایی که نیاز به دفع حرارت بیشتری دارند مناسب است.

بر اساس مشخصات ارائه‌شده، TIP32C دارای حداکثر ولتاژ کلکتور-امیتر 100 ولت، جریان کلکتور تا 3 آمپر، توان تلفاتی تا 40 وات و فرکانس گذار حدود 3MHz است. این مشخصات نشان می‌دهد TIP32C بیشتر برای کاربردهای قدرت و فرکانس پایین تا متوسط طراحی شده است تا مدارهای سیگنال سریع.

ترانزیستور TIP32C چیست؟

TIP32C یک ترانزیستور PNP از خانواده ترانزیستورهای قدرت است. مانند سایر ترانزیستورهای BJT، این قطعه از سه پایه بیس، کلکتور و امیتر تشکیل شده و جریان بیس برای کنترل جریان بزرگ‌تر در مسیر اصلی ترانزیستور استفاده می‌شود.

به دلیل PNP بودن، TIP32C در بسیاری از مدارها برای کنترل مسیر مثبت تغذیه یا به‌عنوان بخش PNP در طبقات مکمل مورد استفاده قرار می‌گیرد. توان و جریان بالاتر این قطعه نسبت به ترانزیستورهای سیگنال کوچک، آن را برای بارهای سنگین‌تر مناسب‌تر می‌کند.

کاربرد TIP32C در سوئیچینگ توان

TIP32C می‌تواند در مدارهای سوئیچینگ DC برای کنترل بارهایی با جریان بالاتر نسبت به ترانزیستورهای کوچک مورد استفاده قرار گیرد. با توجه به جریان کلکتور تا 3 آمپر، این قطعه در برخی درایورهای موتور DC کوچک، لامپ، بار مقاومتی، رله‌های پرجریان‌تر و مدارهای تغذیه قابل استفاده است.

در کاربرد سوئیچینگ باید جریان بیس کافی برای ورود ترانزیستور به ناحیه اشباع فراهم شود. اگر تحریک بیس ضعیف باشد، افت ولتاژ روی ترانزیستور افزایش پیدا می‌کند و در نتیجه توان تلفاتی و دمای قطعه بیشتر می‌شود.

ولتاژ اشباع 1.2V چه اهمیتی دارد؟

ولتاژ اشباع کلکتور-امیتر یا VCE(sat) برای این قطعه تا حدود 1.2V اعلام شده است. این پارامتر در کاربردهای سوئیچینگ اهمیت زیادی دارد، زیرا هرچه افت ولتاژ روی ترانزیستور بیشتر باشد، توان بیشتری به شکل گرما تلف می‌شود.

برای مثال، اگر ترانزیستور در یک جریان بالا کار کند، حتی یک ولت افت می‌تواند توان قابل توجهی تولید کند. به همین دلیل انتخاب هیت‌سینک مناسب و محاسبه توان تلفاتی در مدارهای قدرت ضروری است.

TIP32C در مدارهای تقویت‌کننده

TIP32C علاوه بر سوئیچینگ، در برخی طبقات خروجی تقویت‌کننده‌های صوتی و مدارهای قدرت آنالوگ نیز استفاده می‌شود. در چنین کاربردهایی معمولاً یک ترانزیستور PNP و یک ترانزیستور NPN مکمل در کنار یکدیگر قرار می‌گیرند تا بتوانند نیم‌سیکل‌های مختلف سیگنال را تقویت کنند.

این نوع ساختار در طبقات Push-Pull و برخی تقویت‌کننده‌های کلاس AB رایج است. برای طراحی صحیح، تطبیق مشخصات دو ترانزیستور و تنظیم مناسب بایاس اهمیت زیادی دارد.

فرکانس گذار 3MHz

فرکانس گذار یا fT برای TIP32C حدود 3MHz اعلام شده است. این مقدار نسبت به ترانزیستورهای سیگنال کوچک پایین‌تر است و نشان می‌دهد این قطعه بیشتر برای کاربردهای قدرت، صوتی و سوئیچینگ با فرکانس پایین‌تر مناسب است.

بنابراین TIP32C انتخاب مناسبی برای مدارهای RF یا سوئیچینگ بسیار سریع نیست، اما در کاربردهای قدرت عمومی عملکرد مناسبی دارد.

کاربردهای رایج ترانزیستور TIP32C

استفاده از TIP32C به‌عنوان High-Side Switch

به دلیل PNP بودن، TIP32C در برخی طراحی‌ها می‌تواند به‌عنوان سوئیچ سمت مثبت تغذیه استفاده شود. در چنین حالتی، امیتر معمولاً به سمت مثبت منبع متصل می‌شود و با کنترل بیس، جریان ورودی بار قطع و وصل می‌شود.

در طراحی High-Side باید اختلاف ولتاژ بیس و امیتر، جریان بیس و محدودیت‌های مدار کنترل‌کننده به‌درستی در نظر گرفته شوند، به‌خصوص زمانی که ولتاژ تغذیه از ولتاژ منطقی میکروکنترلر بالاتر باشد.

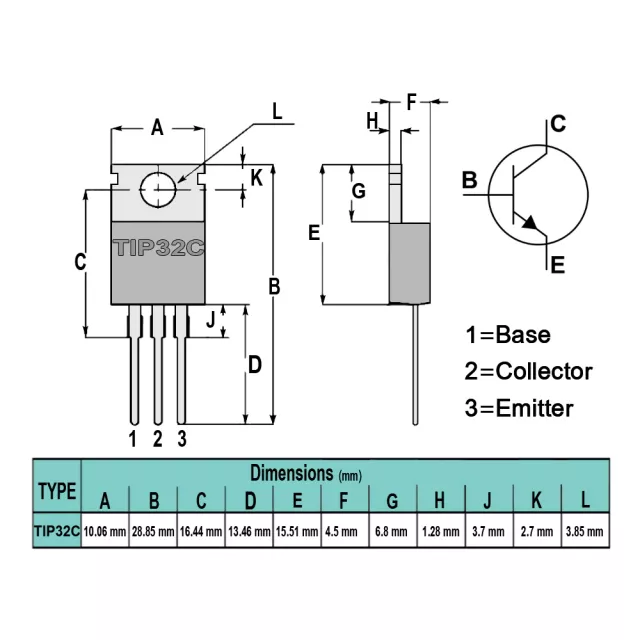

پکیج TO-220 و اهمیت هیت‌سینک

TIP32C در پکیج TO-220 عرضه می‌شود. این پکیج دارای سطح فلزی مناسب برای انتقال حرارت است و می‌توان ترانزیستور را روی هیت‌سینک نصب کرد.

توان تلفاتی اعلام‌شده برای این قطعه 40 وات است، اما دستیابی به چنین توانی در شرایط واقعی تنها با مدیریت حرارتی مناسب امکان‌پذیر است. بدون هیت‌سینک، توان قابل تحمل قطعه می‌تواند بسیار کمتر باشد.

نکات مهم در طراحی با TIP32C

• ولتاژ کلکتور-امیتر را از محدوده 100V بالاتر نبرید.
• جریان کلکتور را با توجه به شرایط حرارتی و SOA انتخاب کنید.
• برای بیس مقاومت محدودکننده جریان مناسب در نظر بگیرید.
• در جریان‌های بالا از هیت‌سینک مناسب استفاده کنید.
• برای بارهای القایی حفاظت در برابر ولتاژ برگشتی در نظر بگیرید.
• در کاربردهای خطی، توان تلفاتی را دقیق محاسبه کنید.
• قبل از مونتاژ، ترتیب پایه‌های نسخه دقیق قطعه را بررسی کنید.

مشخصات فنی ترانزیستور TIP32C

توجه: مقادیر فوق بر اساس اطلاعات ارائه‌شده برای TIP32C تنظیم شده‌اند. در طراحی‌های قدرت، دیتاشیت سازنده قطعه، نمودار Safe Operating Area، مقاومت حرارتی و شرایط نصب هیت‌سینک باید ملاک نهایی باشند.

سؤالات متداول درباره TIP32C

جمع‌بندی و خرید ترانزیستور TIP32C

ترانزیستور TIP32C PNP پکیج TO-220 یک ترانزیستور قدرت برای کاربردهای سوئیچینگ، تقویت توان، منابع تغذیه و طبقات خروجی است. حداکثر ولتاژ 100 ولت، جریان کلکتور تا 3 آمپر و توان تلفاتی تا 40 وات، آن را برای مدارهایی که به توان بیشتری نسبت به ترانزیستورهای سیگنال کوچک نیاز دارند مناسب می‌کند.

اگر برای پروژه خود به یک ترانزیستور قدرت PNP با ولتاژ 100V و جریان تا 3A نیاز دارید، TIP32C یکی از مدل‌های شناخته‌شده این گروه است. در کاربردهای جریان بالا، انتخاب هیت‌سینک مناسب، محاسبه توان تلفاتی و بررسی محدوده عملکرد ایمن قطعه اهمیت ویژه‌ای دارد.
