ترانزیستور MMBT2222ALT1 NPN SOT-23
ویژگی های محصول
- نوع ترانزیستور: NPN
- پکیج: SOT-23
- حداکثر ولتاژ کلکتور-امیتر: 40 ولت
- حداکثر جریان کلکتور: 0.6 آمپر
- دامنه دمای کاری: -55 تا +150 درجه سانتیگراد
- توان مصرفی: 0.225 وات
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
ضمانت اصالت | قیمت مناسب | ارسال فوری
7,000 ریال

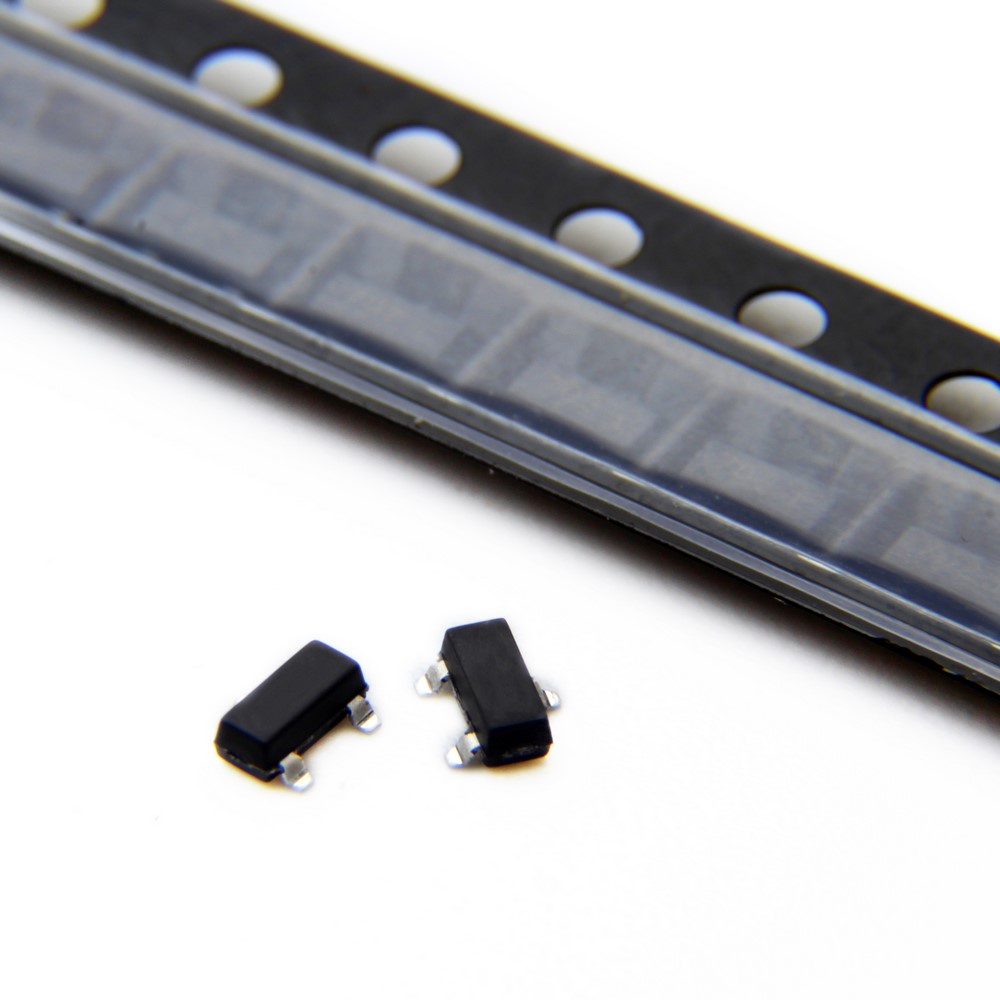

ترانزیستور MMBT2222ALT1 یک ترانزیستور بایپولار (Bipolar Junction Transistor) نوع NPN با پکیج SMD از نوع SOT-23 است. این ترانزیستور مناسب کاربردهای عمومی، تقویتکنندههای سیگنال کوچک و مدارهای سوییچینگ میباشد و از تکنولوژی سیلیکونی بهره میبرد.
ویژگیهای اصلی:
- ولتاژ کلکتور-امیتر (VCEO) حداکثر: 40 ولت
- حداکثر جریان DC کلکتور: 0.6 آمپر
- حداکثر توان مصرفی: 0.225 وات
- حداقل بهره جریان DC (Hfe): 100
- پهنای باند ترانزیستور (fT): 300 مگاهرتز
- دمای کاری: -55 تا +150 درجه سانتیگراد
- نوع نصب: SMD (سطحی)
کاربردها:
- تقویتکنندههای سیگنال کوچک
- مدارهای سوییچینگ با جریان پایین تا متوسط
- مدارهای کنترلی و الکترونیک عمومی
- استفاده در پروژههای آموزشی و نمونهسازی
نکات مهم استفاده:
- از عبور جریان بیش از 0.6 آمپر از کلکتور خودداری شود.
- دمای کاری ترانزیستور را بین -55 تا +150 درجه سانتیگراد حفظ کنید.
- برای پایداری بهتر، استفاده از خنککننده یا طراحی حرارتی مناسب پیشنهاد میشود.
- اتصال صحیح پایهها (Base، Collector، Emitter) هنگام لحیمکاری SMD الزامی است.
ترانزیستور MMBT2222ALT1 با عملکرد دینامیکی بالا، پهنای باند وسیع و قابلیت تحمل ولتاژ و جریان متوسط، گزینهای استاندارد و قابل اعتماد برای انواع مدارهای الکترونیکی است و مهندسین را در طراحی مدارهای دقیق و پایدار یاری میکند.
اسناد فنی محصول
در این بخش میتوانید فایلهای فنی، دیتاشیت و نقشههای مربوط به این محصول را دانلود کنید:
معرفی برند ON Semiconductor
ON Semiconductor یکی از پیشروترین برندهای جهانی در زمینه طراحی و تولید قطعات نیمههادی و راهکارهای الکترونیکی پیشرفته است. این شرکت با تمرکز بر نوآوری، کیفیت بالا و مصرف انرژی بهینه، محصولات خود را برای صنایع مختلف از جمله خودروسازی، الکترونیک صنعتی، ارتباطات و تجهیزات مصرفی ارائه میدهد. محصولات ON Semiconductor به دلیل عملکرد پایدار، دقت بالا و دوام طولانی، همواره مورد اعتماد مهندسین و طراحان در سطح جهانی بودهاند.
طیف گسترده محصولات این برند شامل ترانزیستورها و MOSFETها، دیودها و مدارهای یکسوکننده، مدارهای مجتمع آنالوگ و دیجیتال، سنسورها و ماژولهای قدرت و راهکارهای مدیریت انرژی است. این محصولات با بهرهگیری از تکنولوژیهای پیشرفته، عملکرد بهینه، مصرف انرژی پایین و کیفیت بالا را برای کاربردهای حساس صنعتی و خودرویی فراهم میکنند.
ON Semiconductor با تمرکز بر تحقیق و توسعه و رعایت استانداردهای بینالمللی، توانسته محصولات با کیفیت جهانی ارائه دهد که عملکرد پایدار و طول عمر طولانی را تضمین میکنند. استفاده از قطعات این برند به مهندسین و طراحان این امکان را میدهد تا پروژههای خود را با اطمینان کامل از نظر کیفیت و عملکرد اجرا کنند.
انتخاب ON Semiconductor به معنای دسترسی به قطعات نیمههادی با کیفیت عالی، قابلیت اطمینان بالا و پشتیبانی حرفهای است. این برند با ارائه محصولات پیشرفته و نوآورانه، امکان طراحی و اجرای پروژههای الکترونیکی، صنعتی و خودرویی را با بهترین نتیجه برای کاربران و مهندسین فراهم میکند.
