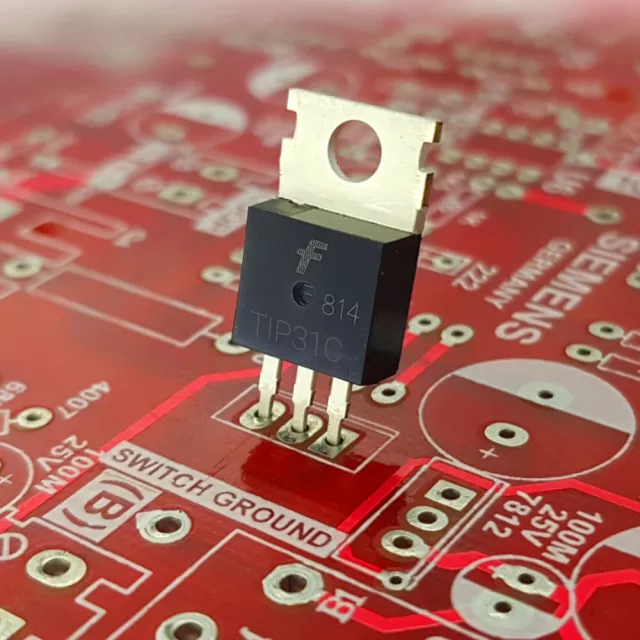

ترانزیستور TIP31C نوع NPN پکیج TO-220 | ولتاژ 100V جریان 3A

ترانزیستور TIP31C یک ترانزیستور قدرت BJT از نوع NPN است که برای کاربردهایی مانند سوئیچینگ بارهای DC، درایو جریان، طبقات خروجی تقویت‌کننده، مدارهای رگولاتور و منابع تغذیه مورد استفاده قرار می‌گیرد. این قطعه در پکیج TO-220 عرضه می‌شود و به دلیل قابلیت نصب روی هیت‌سینک، برای مدارهایی که نسبت به ترانزیستورهای سیگنال کوچک توان بیشتری نیاز دارند مناسب است.

بر اساس مشخصات ارائه‌شده، TIP31C دارای حداکثر ولتاژ کلکتور-امیتر 100 ولت، جریان کلکتور DC تا 3 آمپر، توان تلفاتی تا 40 وات و فرکانس گذار حدود 3MHz است. این مشخصات نشان می‌دهد TIP31C بیشتر برای کاربردهای قدرت و فرکانس پایین تا متوسط طراحی شده است.

ترانزیستور TIP31C چیست؟

TIP31C یک ترانزیستور BJT از نوع NPN و از خانواده ترانزیستورهای قدرت عمومی است. این قطعه دارای سه پایه بیس، کلکتور و امیتر است و با کنترل جریان بیس می‌توان جریان بزرگ‌تری را در مسیر کلکتور-امیتر کنترل کرد.

این ویژگی باعث می‌شود TIP31C در مدارهایی که خروجی کنترل‌کننده توان کافی برای راه‌اندازی مستقیم بار ندارد، به‌عنوان یک مرحله تقویت جریان یا کلید قدرت مورد استفاده قرار گیرد.

استفاده از TIP31C به‌عنوان کلید قدرت

یکی از کاربردهای اصلی TIP31C، استفاده به‌عنوان کلید برای کنترل بارهای DC است. به دلیل NPN بودن، این قطعه در بسیاری از طراحی‌ها به‌صورت Low-Side Switch استفاده می‌شود؛ یعنی بار بین مثبت منبع تغذیه و کلکتور قرار گرفته و امیتر به زمین مدار متصل می‌شود.

با اعمال جریان مناسب به پایه بیس، ترانزیستور وارد هدایت شده و جریان بار برقرار می‌شود. این ساختار در درایو موتورهای DC کوچک، لامپ، رله، بارهای مقاومتی و مدارهای قدرت عمومی کاربرد دارد.

حداکثر جریان 3 آمپر؛ چه معنایی دارد؟

حداکثر جریان کلکتور DC اعلام‌شده برای TIP31C برابر با 3 آمپر است. این مقدار نشان می‌دهد قطعه نسبت به ترانزیستورهای سیگنال کوچک توانایی عبور جریان بیشتری دارد.

با این حال، این عدد به معنی امکان عبور دائمی 3 آمپر در هر شرایطی نیست. جریان قابل استفاده واقعی به عواملی مانند توان تلفاتی، دمای محیط، هیت‌سینک، مقاومت حرارتی و محدوده عملکرد ایمن یا SOA بستگی دارد.

ولتاژ اشباع 1.2V و توان تلفاتی

ولتاژ اشباع کلکتور-امیتر یا VCE(sat) برای این قطعه تا حدود 1.2V اعلام شده است. این پارامتر در کاربرد سوئیچینگ اهمیت زیادی دارد، زیرا افت ولتاژ روی ترانزیستور همراه با جریان عبوری، مستقیماً باعث ایجاد گرما می‌شود.

در جریان‌های بالا حتی افت ولتاژ نسبتاً کم نیز می‌تواند چند وات گرما تولید کند. به همین دلیل در کاربردهای توان، مدیریت حرارتی و استفاده از هیت‌سینک مناسب اهمیت زیادی دارد.

کاربرد TIP31C در درایو موتور و رله

TIP31C می‌تواند در برخی مدارها برای راه‌اندازی موتور DC، رله، سلونوئید و سایر بارهای القایی استفاده شود؛ به شرط آنکه جریان راه‌اندازی و جریان کاری بار با محدوده مناسب ترانزیستور سازگار باشند.

TIP31C در تقویت‌کننده‌های صوتی

TIP31C علاوه بر سوئیچینگ، در برخی مدارهای تقویت‌کننده صوتی و طبقات خروجی قدرت نیز کاربرد دارد. این قطعه می‌تواند در کنار یک ترانزیستور PNP مناسب در طبقات مکمل Push-Pull یا کلاس AB مورد استفاده قرار گیرد.

در این کاربرد، تنظیم صحیح بایاس، کنترل جریان سکون و مدیریت حرارت اهمیت زیادی دارد. طراحی نامناسب می‌تواند باعث افزایش اعوجاج، داغ شدن ترانزیستور یا خرابی قطعات خروجی شود.

TIP31C و TIP32C چه تفاوتی دارند؟

TIP31C و TIP32C دو ترانزیستور قدرت شناخته‌شده از یک خانواده هستند؛ با این تفاوت که TIP31C از نوع NPN و TIP32C از نوع PNP است.

این دو قطعه در برخی مدارهای تقویت‌کننده و طبقات مکمل می‌توانند در کنار یکدیگر مورد استفاده قرار گیرند. البته هنگام طراحی باید علاوه بر نوع قطعه، ولتاژ، جریان، توان، بهره و شرایط حرارتی نیز بررسی شوند.

فرکانس گذار 3MHz

فرکانس گذار یا Transition Frequency (fT) برای TIP31C حدود 3MHz اعلام شده است. این مقدار نسبت به ترانزیستورهای سیگنال کوچک پایین‌تر است و نشان می‌دهد TIP31C بیشتر برای کاربردهای قدرت، صوتی و سوئیچینگ با سرعت متوسط مناسب است.

برای منابع تغذیه سوئیچینگ با فرکانس بسیار بالا یا مدارهای RF، معمولاً قطعات سریع‌تر و تخصصی‌تری مورد استفاده قرار می‌گیرند.

کاربردهای رایج ترانزیستور TIP31C

پکیج TO-220 و هیت‌سینک

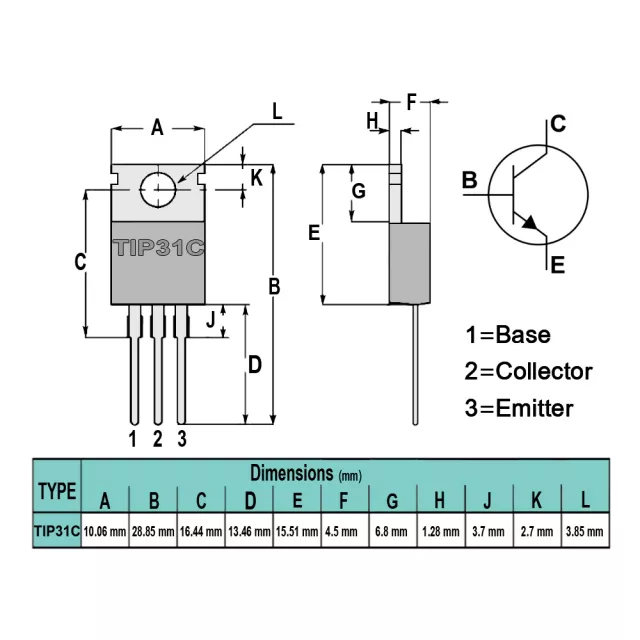

ترانزیستور TIP31C در پکیج TO-220-3 عرضه می‌شود. این نوع پکیج برای قطعات قدرت بسیار رایج است، زیرا قسمت فلزی آن انتقال حرارت به هیت‌سینک را ساده‌تر می‌کند.

توان تلفاتی اعلام‌شده برای این مدل 40W است، اما این مقدار به شرایط حرارتی استاندارد و دفع حرارت مناسب وابسته است. بدون هیت‌سینک، توان قابل تحمل واقعی ترانزیستور می‌تواند به‌مراتب کمتر باشد.

نکات مهم هنگام طراحی با TIP31C

• حداکثر ولتاژ کلکتور-امیتر اعلام‌شده 100V است.
• حداکثر جریان کلکتور اعلام‌شده 3A است.
• جریان کاری واقعی را بر اساس SOA و شرایط حرارتی تعیین کنید.
• برای بیس مقاومت محدودکننده جریان مناسب در نظر بگیرید.
• در جریان‌های بالا از هیت‌سینک مناسب استفاده کنید.
• برای موتور، رله و بارهای القایی حفاظت مناسب در نظر بگیرید.
• در کاربرد خطی توان تلفاتی را دقیق محاسبه کنید.
• برای سوئیچینگ سریع، سرعت قطعه را با فرکانس مدار تطبیق دهید.

مشخصات فنی ترانزیستور TIP31C

توجه: مقادیر فوق بر اساس مشخصات ارائه‌شده برای TIP31C تنظیم شده‌اند. در کاربردهای قدرت، علاوه بر مقادیر نامی، نمودار Safe Operating Area، شرایط خنک‌کاری، مقاومت حرارتی و دیتاشیت سازنده قطعه باید بررسی شوند.

سؤالات متداول درباره ترانزیستور TIP31C

جمع‌بندی و خرید ترانزیستور TIP31C

ترانزیستور TIP31C NPN پکیج TO-220 یک ترانزیستور قدرت عمومی با حداکثر ولتاژ کلکتور-امیتر 100 ولت، جریان کلکتور تا 3 آمپر و توان تلفاتی اعلام‌شده 40 وات است. این مشخصات آن را برای سوئیچینگ بارهای DC، درایور موتور و رله، طبقات خروجی صوتی و مدارهای قدرت مناسب می‌کند.

اگر برای پروژه خود به یک ترانزیستور قدرت NPN با ولتاژ 100V و جریان تا 3A نیاز دارید، TIP31C یکی از گزینه‌های شناخته‌شده این گروه است. برای استفاده در جریان‌های بالا، محاسبه توان تلفاتی، بررسی SOA و انتخاب هیت‌سینک مناسب اهمیت زیادی دارد.
