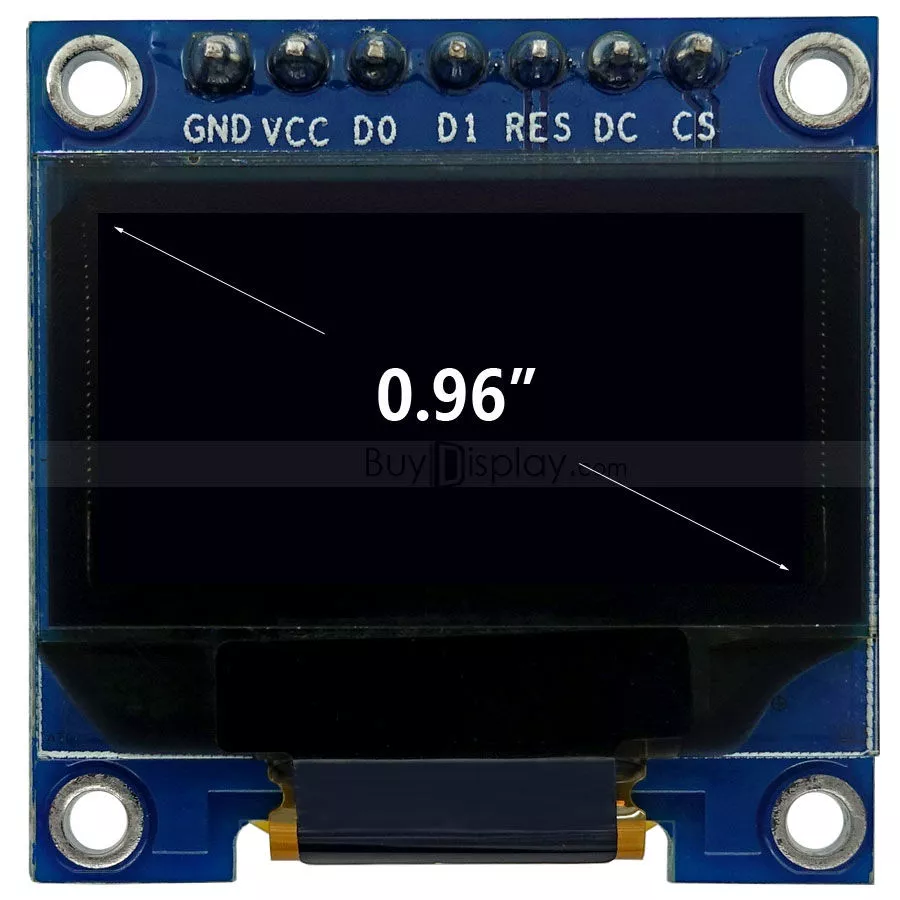

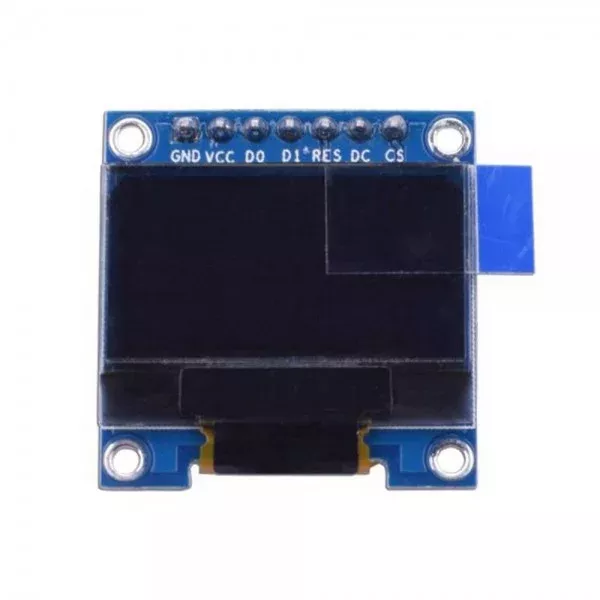

ماژول نمایشگر OLED سفید 0.96 اینچ SPI با درایور SSD1306

ماژول نمایشگر OLED سفید 0.96 اینچ با رابط SPI یک نمایشگر گرافیکی کوچک، باکیفیت و بسیار پرکاربرد برای انواع پروژه‌های الکترونیکی و سیستم‌های هوشمند است. این نمایشگر به دلیل استفاده از فناوری OLED، نیازی به نور پس‌زمینه ندارد و هر پیکسل به‌صورت مستقل نور تولید می‌کند. نتیجه این ساختار، کنتراست بسیار بالا، مصرف انرژی کم و نمایش رنگ مشکی واقعی است.

در این ماژول از چیپ درایور معروف SSD1306 استفاده شده است که یکی از پایدارترین و پرمصرف‌ترین درایورهای OLED در پروژه‌های DIY و صنعتی به شمار می‌رود. پشتیبانی از ارتباط SPI باعث افزایش سرعت انتقال داده و بهبود عملکرد در نمایش گرافیک و انیمیشن‌ها می‌شود.

فناوری OLED و مزایا

ماژول نمایشگر OLED سفید برخلاف LCD‌ها فاقد نور پس‌زمینه هستند. در این فناوری، هر پیکسل به‌طور مستقل روشن یا خاموش می‌شود. این ویژگی باعث می‌شود:

• کنتراست تصویر بسیار بالا باشد
• رنگ مشکی به‌صورت کاملاً واقعی نمایش داده شود
• مصرف انرژی در مقایسه با LCD کمتر باشد
• ضخامت نمایشگر کاهش یابد

به همین دلیل، OLEDها گزینه‌ای ایده‌آل برای دستگاه‌های قابل حمل، ابزارهای هوشمند و پروژه‌های کم‌مصرف محسوب می‌شوند.

رزولوشن و ساختار گرافیکی

ماژول نمایشگر OLED سفید از نوع گرافیکی بوده و دارای رزولوشن 128×64 پیکسل است. ساختار گرافیکی به کاربر اجازه می‌دهد متون، آیکون‌ها، اشکال هندسی و حتی تصاویر ساده را به‌راحتی نمایش دهد. این ویژگی در مقایسه با نمایشگرهای کاراکتری، انعطاف‌پذیری بسیار بیشتری فراهم می‌کند.

رابط ارتباطی SPI

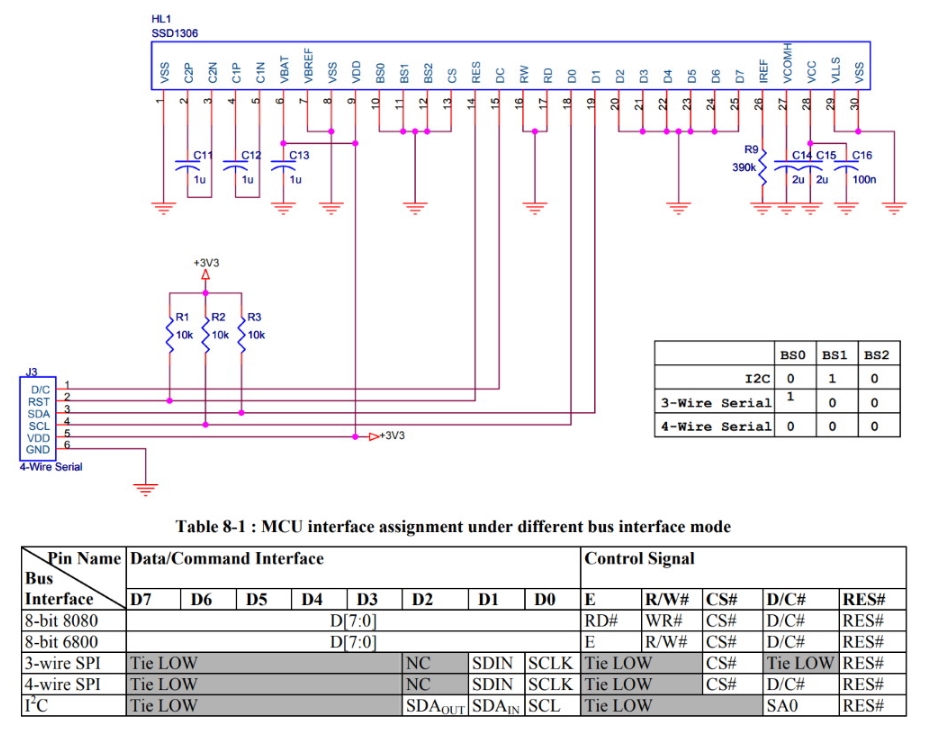

ارتباط SPI نسبت به I2C سرعت بالاتری دارد و برای پروژه‌هایی که نیاز به به‌روزرسانی سریع تصویر دارند، انتخاب بهتری است. این ماژول از طریق خطوط SPI (Clock، Data و Chip Select) به میکروکنترلر متصل می‌شود و با اکثر کتابخانه‌های رایج SSD1306 سازگاری کامل دارد.

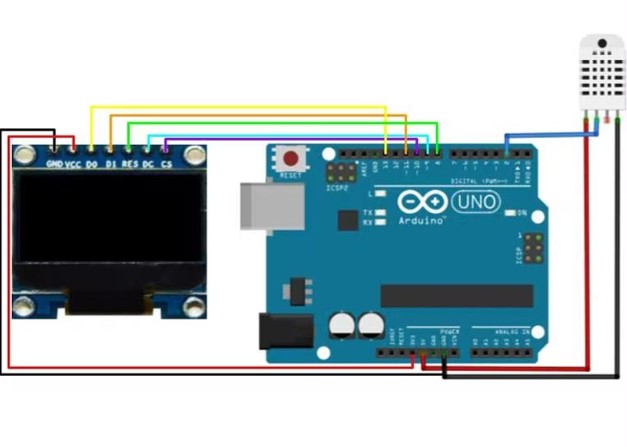

این نمایشگر به‌راحتی با بردهای Arduino، ESP8266، ESP32، STM32 و سایر میکروکنترلرها قابل راه‌اندازی است و نمونه کدهای فراوانی برای آن در دسترس می‌باشد.

ابعاد و طراحی

ابعاد کوچک و وزن کم ماژول نمایشگر OLED سفید، آن را به گزینه‌ای عالی برای پروژه‌هایی با محدودیت فضا تبدیل کرده است. زاویه دید بیش از 160 درجه نیز باعث می‌شود اطلاعات از زوایای مختلف به‌وضوح قابل مشاهده باشد.

مشخصات فنی

• نوع نمایشگر: OLED تک‌رنگ (سفید)
• اندازه صفحه: 0.96 اینچ
• رزولوشن: 128 × 64 پیکسل
• نوع نمایش: گرافیکی
• چیپ درایور: SSD1306 اورجینال
• رابط ارتباطی: SPI
• زاویه دید: بیش از 160 درجه
• ولتاژ کاری: 3.3 ولت / 5 ولت
• توان مصرفی:
  • حداکثر روشنایی: حدود 25 میلی‌آمپر
  • حالت خاموش: حدود 1.5 میلی‌آمپر

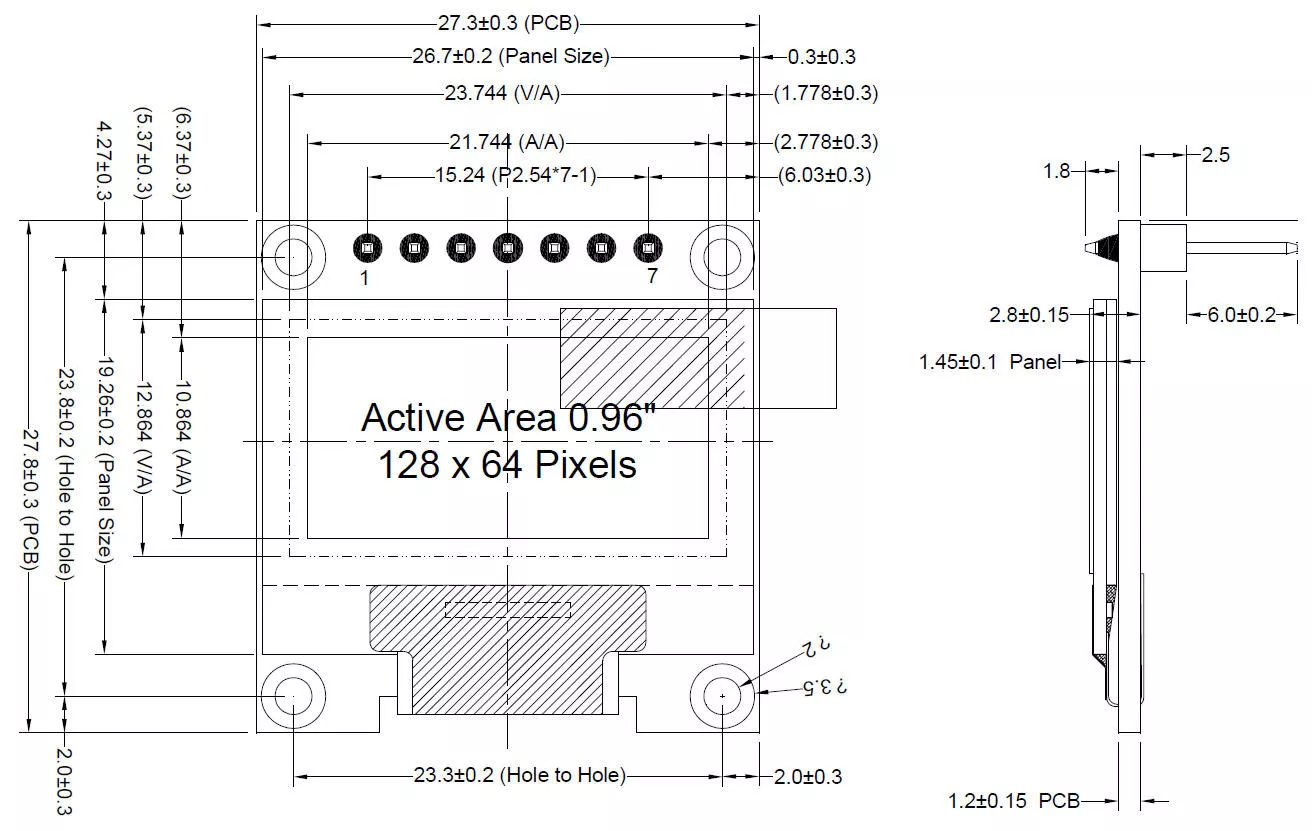

• ابعاد ناحیه فعال نمایش: 10.864 × 21.744 میلی‌متر
• ابعاد ماژول: 27.8 × 27.3 میلی‌متر
• دمای کاری: 20- تا 70+ درجه سانتی‌گراد
• دمای نگهداری: 30- تا 80+ درجه سانتی‌گراد

کاربردها

• پروژه‌های آردوینو و ESP
• ساعت‌های دیجیتال و هوشمند
• سیستم‌های مانیتورینگ و اندازه‌گیری
• مدیا پلیرها و ابزارهای قابل حمل
• نمایش اطلاعات در دستگاه‌های هوشمند

نکات مهم راه‌اندازی

در هنگام استفاده از ماژول نمایشگر OLED سفید، انتخاب کتابخانه مناسب SSD1306 و تنظیم صحیح نوع رابط (SPI) اهمیت زیادی دارد. همچنین توصیه می‌شود در صورت استفاده با ولتاژ 5 ولت، از سازگاری پایه‌ها با میکروکنترلر اطمینان حاصل شود تا از آسیب احتمالی جلوگیری گردد.

ماژول نمایشگر OLED سفید 0.96 اینچ SPI با درایور SSD1306 یک انتخاب حرفه‌ای، کم‌مصرف و بسیار باکیفیت برای نمایش اطلاعات در پروژه‌های الکترونیکی است.

جمع‌بندی
ماژول نمایشگر OLED سفید با مصرف انرژی بسیار پایین، وضوح تصویر بالا و عدم نیاز به نور پس‌زمینه، گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی، آردوینو، ESP و سایر میکروکنترلرها است. این نمایشگر با خوانایی عالی در نور کم و ابعاد کوچک، انتخابی مناسب برای کاربردهای صنعتی، آموزشی و DIY محسوب می‌شود.
