ماژول سنسور گاز متان MQ-6

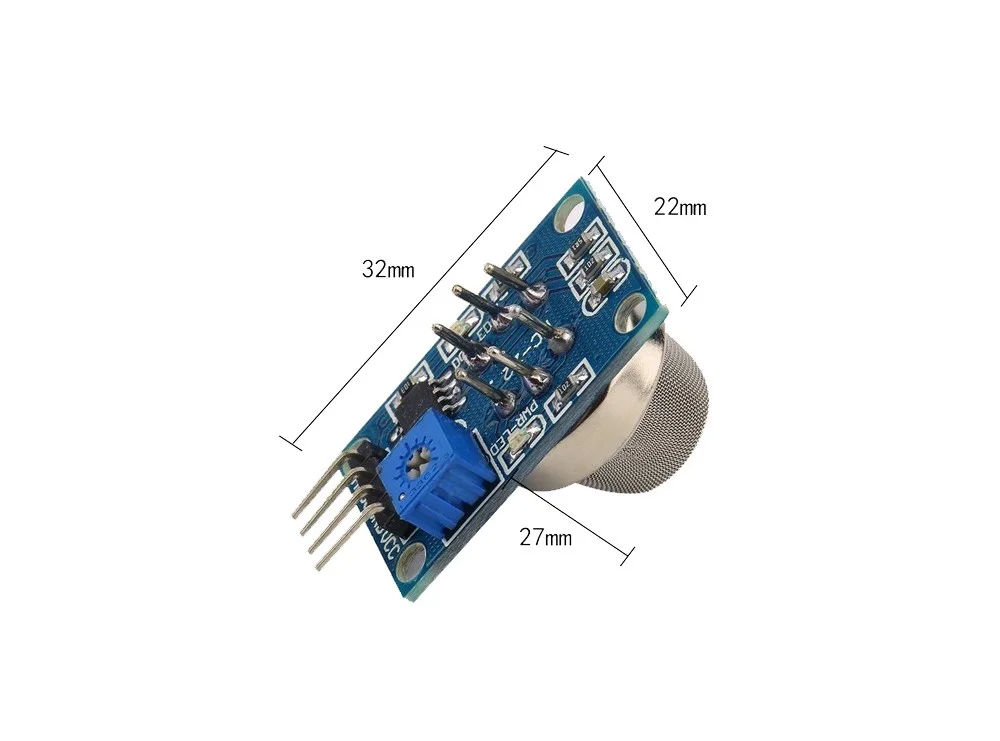

معرفی ماژول سنسور گاز متان MQ-6

ماژول سنسور گاز متان MQ-6 یک راهکار کم‌هزینه، قابل اعتماد و بسیار پرکاربرد برای تشخیص گازهای قابل اشتعال در محیط‌های خانگی و صنعتی است. این ماژول بر پایه سنسور نیمه‌هادی MQ-6 طراحی شده و به‌طور خاص برای شناسایی گازهایی مانند LPG، پروپان، بوتان، متان و هیدروژن بهینه‌سازی شده است.

وجود مدار تقویت‌کننده و مقایسه‌گر ولتاژی روی برد باعث می‌شود کاربر بتواند هم از خروجی آنالوگ برای اندازه‌گیری نسبی غلظت گاز و هم از خروجی دیجیتال برای هشدار آستانه‌ای استفاده کند. پتانسیومتر تعبیه‌شده روی ماژول، امکان تنظیم حساسیت خروجی دیجیتال را به‌سادگی فراهم می‌سازد.

اصل عملکرد ماژول MQ-6

ماژول سنسور گاز متان MQ-6 بر اساس تغییر مقاومت ماده حساس SnO₂ عمل می‌کند. در هوای تمیز، مقاومت سنسور بالا است و با افزایش غلظت گازهای قابل اشتعال، این مقاومت کاهش می‌یابد. مدار داخلی ماژول این تغییر مقاومت را به سیگنال ولتاژ قابل استفاده برای میکروکنترلرها و سیستم‌های کنترلی تبدیل می‌کند.

گازهای قابل تشخیص

• LPG (گاز مایع)
• پروپان (Propane)
• بوتان (Butane)
• متان (Methane)
• هیدروژن (Hydrogen)

مشخصات فنی ماژول MQ-6

• نوع سنسور: نیمه‌هادی (Semiconductor Gas Sensor)
• مدل حسگر: MQ-6
• ولتاژ کاری: 5 ولت DC
• نوع خروجی: آنالوگ (AO) و دیجیتال (DO)
• زمان پاسخ‌دهی: چند ثانیه
• پیش‌گرمایش اولیه: حداقل 24 ساعت برای پایداری کامل
• دمای کاری: -10 تا +50 درجه سانتی‌گراد
• رطوبت کاری: حداکثر 95٪ RH (غیر متراکم)
• طول عمر: چندین سال در شرایط استاندارد

پین‌های ماژول MQ-6

• VCC: تغذیه 5 ولت DC
• GND: زمین
• AO: خروجی آنالوگ متناسب با غلظت گاز
• DO: خروجی دیجیتال با آستانه قابل تنظیم

کاربردهای رایج

• سیستم‌های تشخیص نشت گاز
• آلارم‌های گاز خانگی و صنعتی
• سیستم‌های ایمنی کارخانه‌ها و انبارها
• ایمنی خودروهای گازسوز
• آشکارسازهای گاز قابل حمل
• پروژه‌های آموزشی و آردوینو

مزایا

• حساسیت بالا به گازهای قابل اشتعال
• قیمت اقتصادی و مقرون‌به‌صرفه
• راه‌اندازی آسان بدون مدار جانبی پیچیده
• زمان پاسخ‌دهی سریع
• سازگار با انواع میکروکنترلرها

محدودیت‌ها و نکات مهم

• دارای حساسیت متقاطع نسبت به برخی گازها و بخارات
• برای اندازه‌گیری دقیق غلظت، نیاز به کالیبراسیون دارد
• پیش‌گرمایش اولیه برای دستیابی به نتایج پایدار الزامی است
• برای کاربردهای ایمنی حساس، استفاده همراه با سیستم هشدار توصیه می‌شود

جمع‌بندی

ماژول سنسور گاز متان MQ-6 با حساسیت بالا، قیمت مناسب و خروجی دوگانه آنالوگ و دیجیتال، انتخابی ایده‌آل برای تشخیص گازهای قابل اشتعال در پروژه‌های خانگی، صنعتی و آموزشی است. اگر به دنبال یک سنسور مطمئن برای سیستم‌های هشدار نشت گاز یا پروژه‌های آردوینو و IoT هستید، این ماژول یکی از بهترین گزینه‌های موجود محسوب می‌شود.
