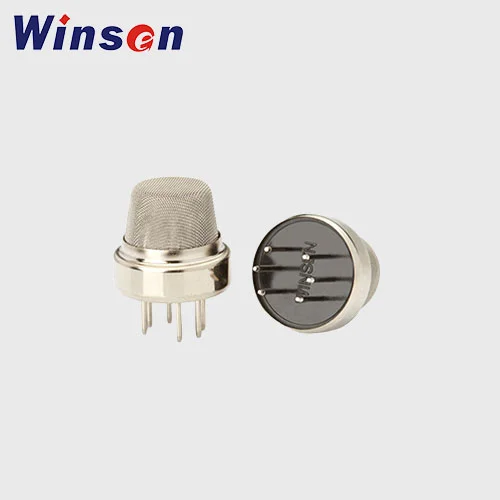

سنسور گاز و دود MQ-2
ویژگی های محصول
- تشخیص دود و گازهای قابل اشتعال مانند LPG و متان
- فناوری نیمههادی مقاومتی بر پایه SnO₂
- خروجی آنالوگ مقاومتی قابل تبدیل به دیجیتال
- مناسب سیستمهای هشدار و ایمنی خانگی و صنعتی
- سازگار با بردهای آردوینو و میکروکنترلرها
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
خرید این کالا با
- گارانتی اصالت و سلامت فیزیکی کالا
- هفت روز ضمانت بازگشت کالا
- 30 هزار تومان تخفیف اولین خرید با کد TESLA (حداقل خرید 300 هزار تومان)
امکان ارسال فوری کالا در تهران
امکان ارسال رایگان کالا به تمام نقاط کشور
قیمت اصلی: 777,000 ریال بود.755,000 ریالقیمت فعلی: 755,000 ریال.
30 در انبار
محصولات مرتبط
معرفی کامل سنسور گاز MQ-2
سنسور گاز و دود MQ-2 یکی از پرکاربردترین سنسورهای تشخیص دود و گازهای قابل اشتعال در پروژههای الکترونیکی، سیستمهای ایمنی و کاربردهای آموزشی است. این سنسور از نوع نیمههادی مقاومتی بوده و لایه حساس آن از اکسید قلع (SnO₂) تشکیل شده است. MQ-2 بهصورت سنسور خام (بدون برد راهانداز) عرضه میشود و برای استفاده عملی نیازمند مدار تغذیه، مقاومت بار و در صورت نیاز مدار مقایسهگر یا مبدل آنالوگ به دیجیتال است.
اصل عملکرد سنسور MQ-2
در شرایط هوای تمیز، مقاومت الکتریکی لایه حساس SnO₂ بالا میباشد. با افزایش غلظت گازهای هدف مانند LPG، متان، بوتان یا دود، واکنشهای شیمیایی روی سطح سنسور باعث کاهش مقاومت داخلی آن میشود. این تغییر مقاومت متناسب با غلظت گاز بوده و میتوان آن را به کمک یک مدار ساده به سیگنال ولتاژ تبدیل کرد. سنسور MQ-2 ذاتاً خروجی دیجیتال ندارد و تنها یک عنصر مقاومتی متغیر است؛ بنابراین نوع خروجی نهایی کاملاً به طراحی مدار راهانداز خارجی وابسته خواهد بود.
گازها و مواد قابل تشخیص
- LPG (گاز مایع)
- متان (CH₄)
- بوتان
- پروپان
- دود (Smoke)
- الکل
- هیدروژن (H₂)
این گستره تشخیص باعث میشود سنسور گاز و دود MQ-2 برای کاربردهای هشداردهی عمومی و شناسایی اولیه نشت گاز گزینهای مناسب باشد، هرچند برای تفکیک دقیق نوع گاز طراحی نشده است.
ویژگیها و مزایای سنسور MQ-2
- پاسخدهی سریع به دود و گازهای قابل اشتعال
- پایداری مناسب در استفادههای طولانیمدت
- قابلیت استفاده در مدارهای آنالوگ و دیجیتال
- سازگار با بردهای آردوینو، ESP و سایر میکروکنترلرها
- هزینه اقتصادی و دسترسی آسان
مشخصات فنی سنسور MQ-2
| نوع سنسور | نیمههادی مقاومتی (SnO₂) |
| مدل | MQ-2 |
| ولتاژ گرمکن | 5V ±0.1V AC/DC |
| محدوده تشخیص | 300ppm تا 10000ppm |
| زمان پاسخدهی | کمتر از 10 ثانیه |
| زمان بازیابی | کمتر از 30 ثانیه |
| پیشگرمایش اولیه | حداقل 24 ساعت |
| دمای کاری | -20 تا +50 درجه سانتیگراد |
| رطوبت کاری | حداکثر 95٪ RH (غیر متراکم) |
| طول عمر | بیش از 5 سال (در شرایط استاندارد) |
پایهها و اتصالات
- H1 و H2: پایههای المنت گرمکن
- A1 و A2: الکترودهای خروجی مقاومت متغیر
- B1 و B2: الکترودهای خروجی مشترک
طراحی صحیح مدار راهانداز و انتخاب مقاومت بار مناسب نقش مهمی در دقت و پایداری خروجی سنسور گاز و دود MQ-2 دارد.
کاربردهای رایج سنسور گاز و دود MQ-2
- سیستمهای هشدار نشت گاز
- تشخیص دود و آتشسوزی
- پایش کیفیت هوا
- پروژههای آموزشی الکترونیک
- سیستمهای ایمنی خانگی و صنعتی
- طراحی مدارهای آشکارساز گاز
نکات مهم استفاده و کالیبراسیون
سنسور گاز و دود MQ-2 برای تشخیص دقیق نوع گاز طراحی نشده و بیشتر جهت شناسایی اولیه و هشداردهی بهکار میرود. برای کاربردهای ایمنی حیاتی و حساس، استفاده از سنسورهای تخصصیتر توصیه میشود. پیشگرمایش کامل، کالیبراسیون در هوای تمیز و استفاده از فیلتر نرمافزاری میتواند دقت و پایداری عملکرد سیستم را بهطور قابل توجهی افزایش دهد.
جمعبندی
سنسور گاز و دود MQ-2 با پوشش گسترده گازهای قابل اشتعال، قیمت مناسب و سازگاری بالا با انواع میکروکنترلرها، انتخابی ایدهآل برای پروژههای هشداردهی، ایمنی و آموزشی است. این سنسور با وجود سادگی ساختار، عملکرد قابل اعتماد و طول عمر بالایی ارائه میدهد.
| وزن | 0.004 کیلوگرم |
|---|
اسناد فنی محصول
در این بخش میتوانید فایلهای فنی، دیتاشیت و نقشههای مربوط به این محصول را دانلود کنید:
