ماژول سنسور تشخیص الکل MQ-3

ماژول سنسور تشخیص الکل MQ-3 یکی از شناخته‌شده‌ترین و پرکاربردترین سنسورهای تشخیص بخار الکل در حوزه الکترونیک، ابزار دقیق و سیستم‌های کنترلی است. این سنسور با تکیه بر فناوری نیمه‌هادی اکسید فلزی (MOS) و لایه حساس SnO₂ طراحی شده و قادر است تغییرات غلظت بخارات الکلی را با دقت مناسب تشخیص دهد. MQ-3 به‌صورت سنسور خام عرضه می‌شود و برای استفاده عملی در مدارها نیازمند طراحی مدار راه‌انداز، مقاومت بار و در صورت لزوم مدار مقایسه‌گر یا ADC می‌باشد.

اصل عملکرد سنسور MQ-3

در محیط با هوای تمیز، مقاومت الکتریکی لایه حساس سنسور بالا است. با حضور بخارات الکلی مانند اتانول، متانول یا ایزوپروپیل الکل، واکنش‌های شیمیایی روی سطح SnO₂ رخ داده و باعث کاهش مقاومت داخلی سنسور می‌شود. این تغییر مقاومت متناسب با غلظت الکل بوده و می‌توان آن را به‌وسیله یک مدار ساده به ولتاژ قابل اندازه‌گیری تبدیل کرد. خروجی سنسور ذاتاً آنالوگ و مقاومتی است و تولید خروجی دیجیتال تنها با استفاده از مدار خارجی امکان‌پذیر می‌باشد.

گازها و مواد قابل تشخیص

ماژول سنسور تشخیص الکل MQ-3 نسبت به گاز های زیر واکنش پدیری بالایی دارد.

• اتانول (Ethanol)
• متانول (Methanol)
• ایزوپروپیل الکل
• بخار نوشیدنی‌های الکلی

ماژول سنسور تشخیص الکل MQ-3 به‌گونه‌ای طراحی شده که بیشترین حساسیت را به بخارات الکل داشته و نسبت به گازهایی نظیر LPG، CO و دود سیگار حساسیت کمتری نشان می‌دهد. این ویژگی باعث افزایش دقت آن در کاربردهای مرتبط با تشخیص مصرف الکل انسان می‌شود.

ویژگی‌ها و مزایای فنی

• حساسیت بالا و پاسخ‌دهی سریع به بخارات الکل
• پایداری مناسب در استفاده‌های طولانی‌مدت
• قابلیت استفاده در مدارهای آنالوگ و دیجیتال

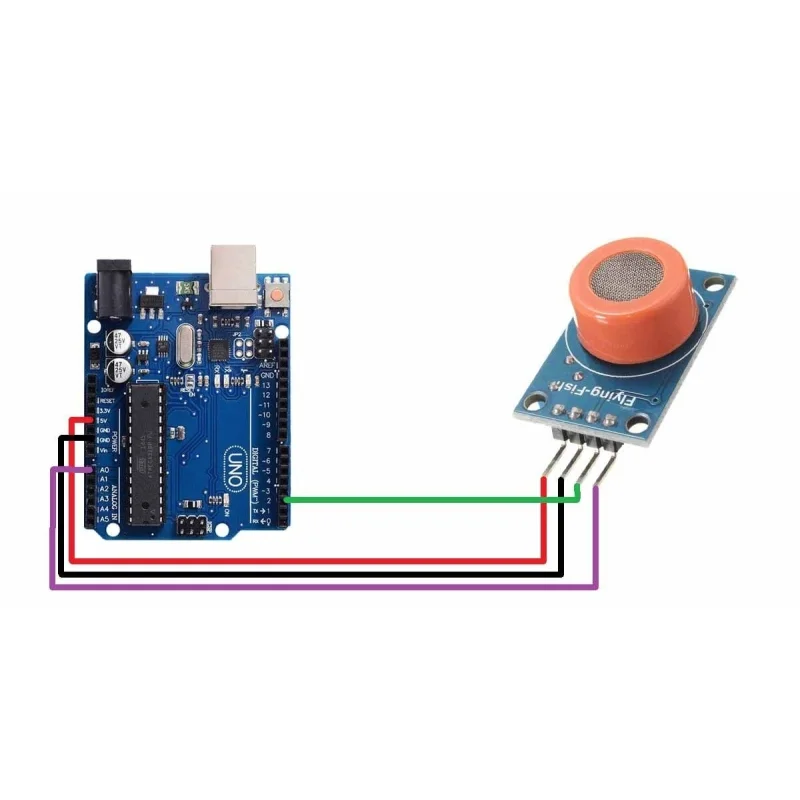

• سازگاری کامل با میکروکنترلرها و بردهای آردوینو
• هزینه مناسب نسبت به دقت و عملکرد

مشخصات فنی سنسور MQ-3

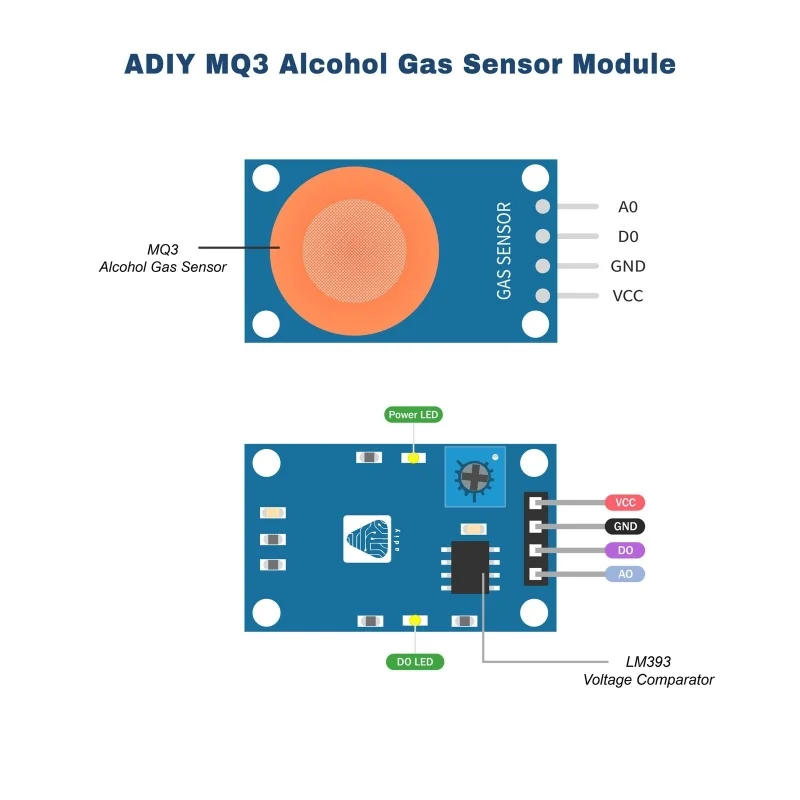

پایه‌ها و اتصالات سنسور MQ-3

• H1 و H2: پایه‌های المنت گرم‌کن
• A1 و A2: الکترودهای سیگنال خروجی
• B1 و B2: الکترودهای مشترک

شناخت صحیح پایه‌ها برای طراحی مدار راه‌انداز و افزایش دقت اندازه‌گیری اهمیت بالایی دارد.

کاربردهای رایج

• دستگاه‌های الکل‌سنج دیجیتال (Breath Analyzer)
• سیستم‌های کنترل هوشیاری راننده
• قفل‌ها و سیستم‌های امنیتی مبتنی بر تشخیص الکل
• سیستم‌های هشدار مصرف الکل
• پروژه‌های آموزشی و دانشگاهی
• پروژه‌های آردوینو و میکروکنترلری

نکات مهم استفاده و کالیبراسیون

برای دستیابی به نتایج پایدار و قابل اعتماد، ماژول سنسور تشخیص الکل MQ-3 باید قبل از اندازه‌گیری به‌خوبی پیش‌گرمایش شود. همچنین کالیبراسیون در شرایط مرجع و محیط کنترل‌شده توصیه می‌شود. این سنسور برای کاربردهای پزشکی یا قانونی مناسب نیست و بیشتر برای پروژه‌های صنعتی، آموزشی و کنترلی طراحی شده است. استفاده از فیلتر نرم‌افزاری و میانگین‌گیری از داده‌ها می‌تواند دقت نهایی سیستم را افزایش دهد.

جمع‌بندی

ماژول سنسور تشخیص الکل MQ-3 با حساسیت بالا، قیمت مناسب و سازگاری با انواع میکروکنترلرها، انتخابی ایده‌آل برای پروژه‌های الکترونیکی مرتبط با تشخیص بخار الکل است. طراحی ساده، طول عمر بالا و عملکرد قابل اعتماد، این سنسور را به یکی از گزینه‌های محبوب در بین مهندسان و دانشجویان الکترونیک تبدیل کرده است.
