ماژول دات ماتریس ۸×۸ LED با درایور MAX7219 | نمایشگر حرفه‌ای برای پروژه‌های الکترونیکی

ماژول دات ماتریس ۸×۸ LED با درایور MAX7219 یکی از پرکاربردترین و محبوب‌ترین ماژول‌های نمایشی در دنیای الکترونیک، آردوینو و میکروکنترلرها به شمار می‌رود. این ماژول با بهره‌گیری از تراشه قدرتمند MAX7219 امکان کنترل ۶۴ عدد LED را تنها با چند خط ارتباطی فراهم می‌کند و به‌طور چشمگیری پیچیدگی طراحی سخت‌افزار را کاهش می‌دهد. اگر به دنبال یک نمایشگر ساده، قابل اعتماد و اقتصادی برای پروژه‌های آموزشی یا صنعتی سبک هستید، این ماژول انتخابی بسیار هوشمندانه خواهد بود.

ماژول دات ماتریس ۸×۸ LED با MAX7219 به دلیل ساختار ماژولار، پشتیبانی نرم‌افزاری گسترده و نصب آسان، در پروژه‌های متنوعی از جمله ساعت دیجیتال، تابلوهای پیام‌رسان، نمایش متن متحرک، نمایش آیکون و علائم گرافیکی ساده مورد استفاده قرار می‌گیرد. این ماژول به‌خصوص در میان دانشجویان، مدرسین و علاقه‌مندان به الکترونیک محبوبیت بالایی دارد.

ساختار داخلی و نحوه عملکرد ماژول دات ماتریس ۸×۸

در قلب این ماژول، تراشه MAX7219 قرار دارد که یک درایور تخصصی برای LEDهای ماتریسی و سون‌سگمنت محسوب می‌شود. این تراشه عملیات مالتی‌پلکسینگ، کنترل جریان، تنظیم شدت روشنایی و مدیریت روشن و خاموش شدن LEDها را به‌صورت کاملاً خودکار انجام می‌دهد. به همین دلیل، دیگر نیازی به استفاده از مقاومت‌های محدودکننده جریان برای هر LED وجود ندارد و طراحی مدار بسیار ساده‌تر می‌شود.

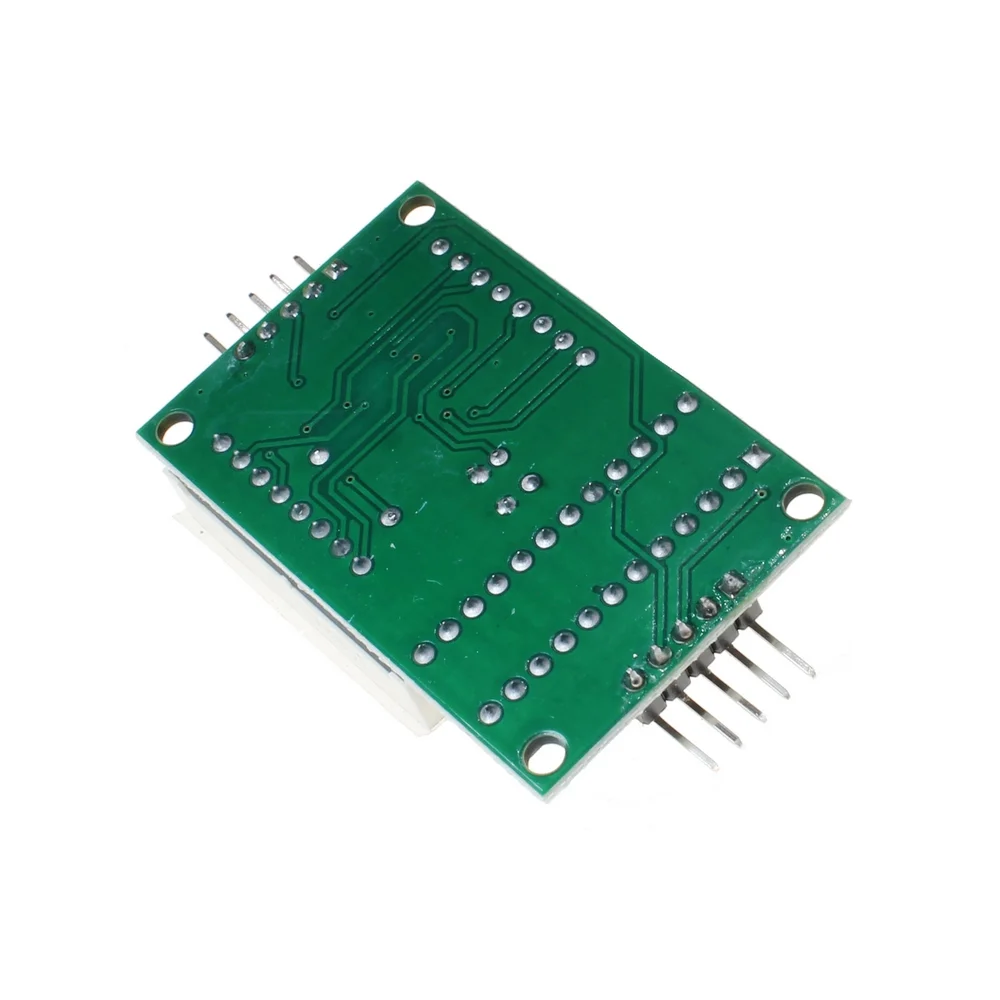

ماژول دات ماتریس ۸×۸ LED با درایور MAX7219 از یک آرایه ۸ سطر در ۸ ستون تشکیل شده است که مجموعاً ۶۴ LED را در اختیار کاربر قرار می‌دهد. هر LED می‌تواند به‌صورت مستقل کنترل شود و این امکان را فراهم می‌کند تا اشکال ساده، حروف، اعداد و نمادهای گرافیکی به‌راحتی روی نمایشگر پیاده‌سازی شوند.

رابط ارتباطی SPI و مزایای آن

این ماژول از رابط ارتباطی دیجیتال SPI استفاده می‌کند که یکی از سریع‌ترین و پایدارترین پروتکل‌های ارتباطی در سیستم‌های میکروکنترلری محسوب می‌شود. تنها سه پایه اصلی شامل DIN (داده)، CLK (کلاک) و CS (انتخاب چیپ) برای راه‌اندازی ماژول دات ماتریس ۸×۸ کافی است. این موضوع باعث صرفه‌جویی قابل توجه در تعداد پین‌های میکروکنترلر می‌شود.

یکی از مزایای مهم استفاده از MAX7219، قابلیت زنجیره‌سازی (Daisy Chain) چندین ماژول دات ماتریس است. با این ویژگی می‌توان چندین ماژول را به‌صورت سری به یکدیگر متصل کرد و نمایشگرهای بزرگ‌تری برای نمایش متن‌های طولانی یا انیمیشن‌های ساده ساخت، بدون اینکه نیاز به پین‌های اضافی از میکروکنترلر باشد.

ویژگی‌های فنی ماژول دات ماتریس ۸×۸ LED با MAX7219

• نوع ماژول: LED Dot Matrix 8×8
• تراشه درایور: MAX7219
• ولتاژ کاری: 4.7 تا 5.3 ولت DC (معمول 5 ولت)
• جریان مصرفی: حدود 320 میلی‌آمپر (حداکثر تا 2 آمپر در روشنایی کامل)
• رابط ارتباطی: SPI دیجیتال
• تعداد پین‌های کنترلی: 3 پین
• ابعاد ماژول: حدود 52 × 34 میلی‌متر
• محدوده دمای کاری: 0 تا 50 درجه سانتی‌گراد

کاربردهای رایج ماژول دات ماتریس ۸×۸

ماژول دات ماتریس ۸×۸ LED با درایور MAX7219 در طیف وسیعی از پروژه‌ها مورد استفاده قرار می‌گیرد. از پروژه‌های آموزشی ساده گرفته تا کاربردهای نیمه‌صنعتی، این ماژول عملکردی پایدار و قابل اعتماد ارائه می‌دهد.

• ساخت ساعت‌های دیجیتال و تایمر
• تابلوهای پیام‌رسان LED و متن متحرک
• نمایش اعداد، حروف و نمادهای ساده
• پروژه‌های آموزشی آردوینو و AVR
• نمایش وضعیت سیستم‌ها و اعلان‌ها
• طراحی پنل‌های نمایشی کوچک

مزایای استفاده از ماژول دات ماتریس MAX7219

استفاده از ماژول دات ماتریس ۸×۸ LED با MAX7219 مزایای متعددی به همراه دارد که آن را به گزینه‌ای ایده‌آل برای بسیاری از پروژه‌ها تبدیل کرده است.

• کاهش چشمگیر تعداد پین‌های مورد نیاز میکروکنترلر
• کنترل نرم‌افزاری کامل شدت روشنایی
• عدم نیاز به مقاومت محدودکننده جریان خارجی
• پشتیبانی گسترده از کتابخانه‌های نرم‌افزاری مانند LedControl و MD_MAX72xx
• قیمت اقتصادی و مقرون‌به‌صرفه
• نصب و راه‌اندازی بسیار ساده

محدودیت‌ها و نکات قابل توجه

با وجود مزایای فراوان، ماژول دات ماتریس ۸×۸ LED دارای محدودیت‌هایی نیز هست که باید پیش از انتخاب در نظر گرفته شوند. رزولوشن ۸×۸ پیکسل برای نمایش گرافیک‌های پیچیده مناسب نیست و این ماژول بیشتر برای نمایش اطلاعات ساده طراحی شده است.

• رزولوشن پایین مناسب نمایش ساده
• تک‌رنگ بودن نمایشگر
• مصرف جریان نسبتاً بالا در روشنایی حداکثری

مقایسه با ماژول‌های مشابه

در مقایسه با تراشه MAX7221 که نسخه صنعتی‌تر و دقیق‌تری محسوب می‌شود، MAX7219 قیمت اقتصادی‌تری دارد و برای پروژه‌های عمومی گزینه مناسب‌تری است. ماژول‌هایی مانند HT16K33 از رابط I2C استفاده می‌کنند و در برخی کاربردها محدودیت سرعت دارند. همچنین LEDهای آدرس‌پذیر مانند WS2812B امکان نمایش رنگی را فراهم می‌کنند اما پیچیدگی نرم‌افزاری و مصرف توان بالاتری دارند.

جمع‌بندی نهایی

ماژول دات ماتریس ۸×۸ LED با درایور MAX7219 یک انتخاب بسیار مناسب برای طراحان، دانشجویان و علاقه‌مندان به الکترونیک است. این ماژول با طراحی فشرده، راه‌اندازی آسان، پشتیبانی نرم‌افزاری قوی و قیمت مناسب، گزینه‌ای ایده‌آل برای ساخت نمایشگرهای متنی و گرافیکی ساده به شمار می‌رود. اگر به دنبال یک ماژول قابل اعتماد برای پروژه‌های آردوینو و میکروکنترلری خود هستید، این محصول می‌تواند نیاز شما را به بهترین شکل برآورده کند.
