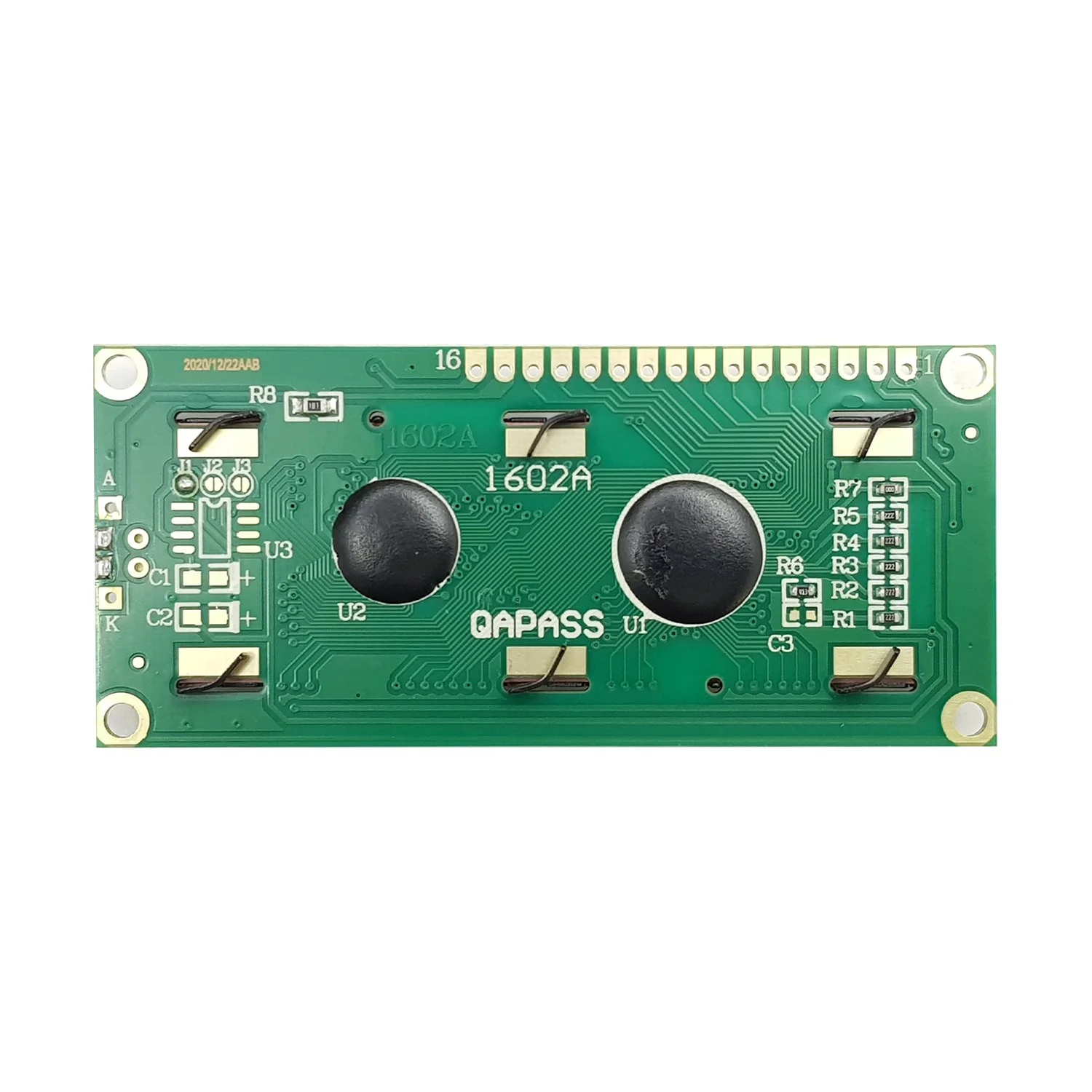

LCD کاراکتری 2×16 با بک لایت سفید

0
(بدون دیدگاه)
Add to wishlist
Compare

ویژگی های محصول

  • نمایشگر کاراکتری 2×16 با نور پس‌زمینه سفید
  • قابل راه‌اندازی با انواع میکروکنترلرها
  • ولتاژ کاری بین 3.3 تا 5 ولت
  • دارای بک‌لایت و قابلیت تنظیم شدت نور صفحه
  • مناسب برای پروژه‌های آموزشی و صنعتی

امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.

خرید این کالا با

  • گارانتی اصالت و سلامت فیزیکی کالا
  • هفت روز ضمانت بازگشت کالا
  • 30 هزار تومان تخفیف اولین خرید با کد TESLA (حداقل خرید 300 هزار تومان)

امکان ارسال فوری کالا در تهران

امکان ارسال رایگان کالا به تمام نقاط کشور

قیمت اصلی: 1,341,600 ریال بود.قیمت فعلی: 1,330,000 ریال.

5 در انبار

محصولات مرتبط

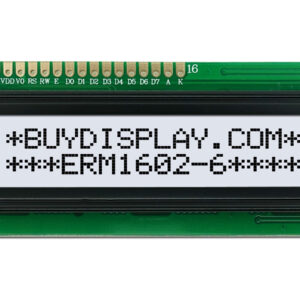

LCD کاراکتری 2×16 با بک لایت مشکی

1,777,000 ریال

LCD کاراکتری 4×20 با بک لایت آبی

قیمت اصلی: 2,994,000 ریال بود.قیمت فعلی: 2,977,000 ریال.

LCD کاراکتری 4×20 با بک لایت سبز

قیمت اصلی: 2,994,000 ریال بود.قیمت فعلی: 2,977,000 ریال.

LCD کاراکتری 2×16 با بک لایت آبی

1,148,000 ریال

LCD کاراکتری 2×16 با بک لایت سبز

قیمت اصلی: 1,148,000 ریال بود.قیمت فعلی: 1,110,000 ریال.

LCD کاراکتری 2×16 با بک لایت سفید

قیمت اصلی: 1,341,600 ریال بود.قیمت فعلی: 1,330,000 ریال.

ماژول دات ماتریس ۸×۸ با درایور MAX7219

1,563,600 ریال

سون سگمنت ۴ رقمی آند مشترک قرمز

318,000 ریال

نمایشگر OLED SPI شش لاین 0.96 اینچ

2,050,000 ریال

نمایشگر TFT تمام رنگ 1.3 اینچ دارای ارتباط SPI و چیپ درایور ST7789

1,960,000 ریال

ماژول سون سگمنت 4 رقمی همراه با درایور 74HC59

934,000 ریال

معرفی محصول

نمایشگرهای کاراکتری یکی از پرکاربردترین انواع نمایشگرها در پروژه‌های الکترونیکی هستند.
نمایشگر LCD کاراکتری 2×16 با بک لایت سفید از نوع تک‌رنگ بوده و قابلیت نمایش ۲ سطر با ۱۶ کاراکتر در هر سطر را دارد.
این مدل به دلیل سادگی راه‌اندازی، مصرف توان پایین و قیمت مناسب، به‌صورت گسترده در انواع مدارها و پروژه‌های مبتنی بر میکروکنترلر مانند آردوینو، AVR، STM32 و ESP32 مورد استفاده قرار می‌گیرد.

ویژگی‌ها و مزایا

  • قابلیت کار با ولتاژهای 3.3 ولت تا 5 ولت
  • دارای نور پس‌زمینه (Backlight) سفید برای نمایش بهتر کاراکترها
  • کنترل آسان از طریق رابط موازی 8 بیتی یا 4 بیتی
  • پشتیبانی از تمامی میکروکنترلرهای رایج
  • امکان تنظیم کنتراست با استفاده از پین VO
  • مصرف انرژی پایین و عمر طولانی

کاربردها

  • پروژه‌های آموزشی و تحقیقاتی
  • سیستم‌های مانیتورینگ و کنترل
  • دستگاه‌های اندازه‌گیری و ابزار دقیق
  • سیستم‌های مبتنی بر میکروکنترلر (Arduino, ESP32, STM32, AVR)
  • پنل‌های کنترلی و نمایش وضعیت در دستگاه‌های صنعتی

مشخصات فنی

تعداد کاراکتر16 × 2
پارت نامبرLCD Module 1602A
ولتاژ تغذیه3.3V تا 5V DC

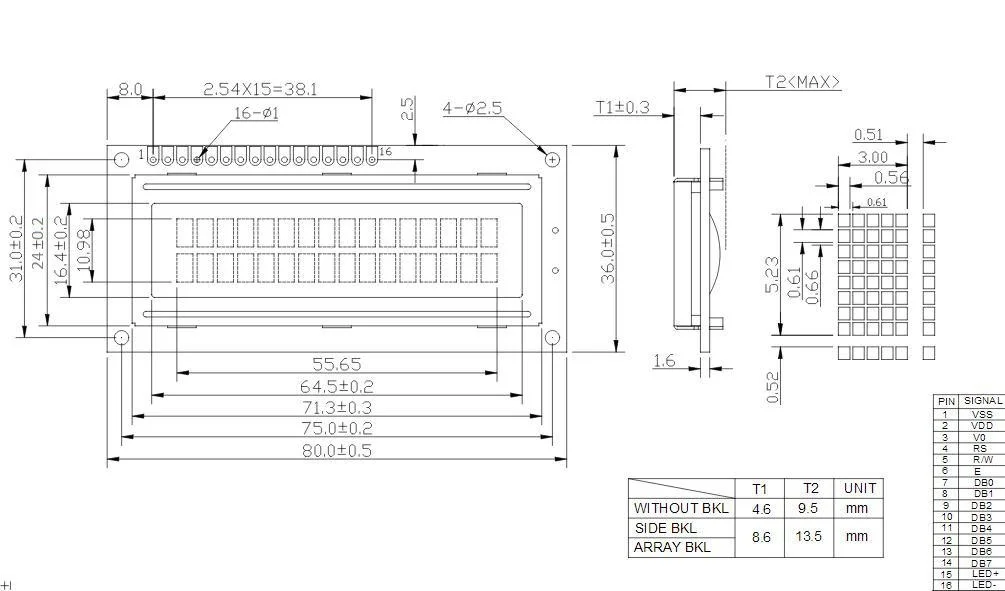

ابعاد خارجی80 × 36 × 11 میلی‌متر
ابعاد ناحیه نمایش64.5 × 13.8 میلی‌متر
رنگ نور پس‌زمینهسفید
دمای کاری-20 تا +70 درجه سانتی‌گراد

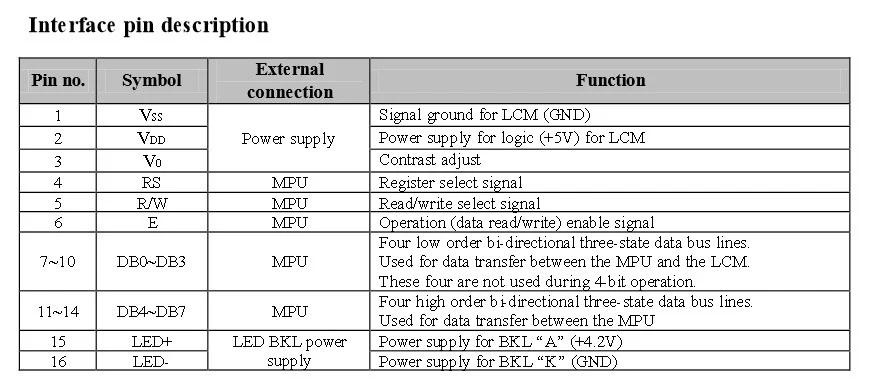

پایه‌های اتصال

  • VSS: زمین (GND)
  • VCC: تغذیه 5 ولت
  • VO: تنظیم شدت نور صفحه
  • RS: انتخاب رجیستر (Register Select)
  • RW: انتخاب حالت خواندن یا نوشتن (Read/Write)
  • E: پایه فعال‌سازی (Enable)
  • D0–D7: پایه‌های دیتا
  • A: آند نور پس‌زمینه
  • K: کاتد نور پس‌زمینه

نکات استفاده

برای بهترین عملکرد، از مقاومت مناسب برای کنترل جریان بک‌لایت استفاده کنید و در صورت نیاز به کاهش مصرف انرژی،
می‌توانید از حالت 4 بیتی جهت ارتباط با میکروکنترلر استفاده نمایید. جهت نمایش صحیح کاراکترها در زبان فارسی، از کتابخانه‌های مخصوص پشتیبانی از LCD فارسی در آردوینو یا دیگر میکروکنترلرها استفاده کنید.

جمع‌بندی

نمایشگر LCD کاراکتری 2×16 با بک لایت سفید یک گزینه‌ی مطمئن و اقتصادی برای انواع پروژه‌های الکترونیکی است.
راه‌اندازی آسان، دوام بالا و قابلیت استفاده با اکثر میکروکنترلرها باعث شده این نمایشگر یکی از اجزای ثابت در میز کار هر طراح سخت‌افزار و علاقه‌مند به الکترونیک باشد.

ولتاژ کاری (Operating Voltage) ولتاژی که ماژول برای عملکرد صحیح نیاز دارد.

اسناد فنی محصول

در حال حاضر سند فنی برای این محصول ثبت نشده است.
