نمایشگر LCD کاراکتری 2×16 با بک‌لایت آبی

نمایشگر LCD کاراکتری 2×16 با بک‌لایت آبی یک ماژول پرکاربرد و اقتصادی برای نمایش متن، اعداد و اطلاعات کنترلی در پروژه‌های الکترونیکی است. این نمایشگر قابلیت نمایش دو سطر متنی، هر سطر شامل ۱۶ کاراکتر را دارد و به دلیل طراحی ساده، مصرف انرژی پایین و سازگاری گسترده با میکروکنترلرها، یکی از محبوب‌ترین LCDهای کاراکتری در پروژه‌های آموزشی و صنعتی کوچک محسوب می‌شود.

نمایشگر LCD کاراکتری 2×16 با بک‌لایت آبی یکی از متداول‌ترین و پرکاربردترین ماژول‌های نمایشی در دنیای الکترونیک است که برای نمایش متن، اعداد و اطلاعات کنترلی در پروژه‌های مختلف مورد استفاده قرار می‌گیرد. این نمایشگر با طراحی ساده، مصرف انرژی پایین و سازگاری بالا با انواع میکروکنترلرها، انتخابی ایده‌آل برای پروژه‌های آموزشی، پژوهشی و سیستم‌های کنترلی کوچک محسوب می‌شود.

بک‌لایت آبی این مدل باعث کاهش انعکاس نور محیط شده و خوانایی نمایشگر را به‌خصوص در فضاهای پرنور افزایش می‌دهد. نمایشگر LCD 2×16 با ولتاژ 3.3 ولت تا 5 ولت کار می‌کند و به‌راحتی می‌توان آن را به بردهایی مانند Arduino، ESP32، AVR و STM32 متصل کرد.

ویژگی‌ها و مزایای نمایشگر LCD کاراکتری 2×16

• نمایشگر دو سطره با ۱۶ کاراکتر در هر سطر
• بک‌لایت آبی با خوانایی بالا در محیط‌های روشن
• قابلیت کار با ولتاژ 3.3V و 5V
• پشتیبانی از مد ارتباطی 4 بیتی و 8 بیتی
• امکان تنظیم کنتراست تصویر از طریق پایه VO
• سازگار با کتابخانه‌های استاندارد LCD در Arduino و سایر میکروکنترلرها
• مصرف انرژی پایین و طول عمر بالا

کاربردهای نمایشگر LCD کاراکتری 2×16

نمایشگر LCD کاراکتری 2×16 با بک‌لایت آبی در طیف وسیعی از پروژه‌ها و تجهیزات مورد استفاده قرار می‌گیرد و گزینه‌ای مناسب برای نمایش اطلاعات متنی ساده است.

• پروژه‌های آموزشی و دانشجویی الکترونیک
• سیستم‌های مانیتورینگ کوچک
• نمایش داده‌های سنسورها در پروژه‌های IoT
• دستگاه‌های اندازه‌گیری و ابزار دقیق
• پنل‌های کنترلی و نمایش وضعیت سیستم‌ها

مشخصات فنی نمایشگر LCD کاراکتری 2×16

• وزن ناخالص: 0.0500 کیلوگرم
• سازنده: EastRising
• شماره قطعه: ERM1602SBS-6
• فرمت نمایش: 16×2 کاراکتر
• رابط: 6800 4-bit Parallel ، 6800 8-bit Parallel
• آی‌سی یا معادل: AIP31066 ، HD44780 ، KS0066 ، SPLC780 ، ST7066
• قطر صفحه نمایش: 1.9 اینچ
• نوع اتصال: Pin Header

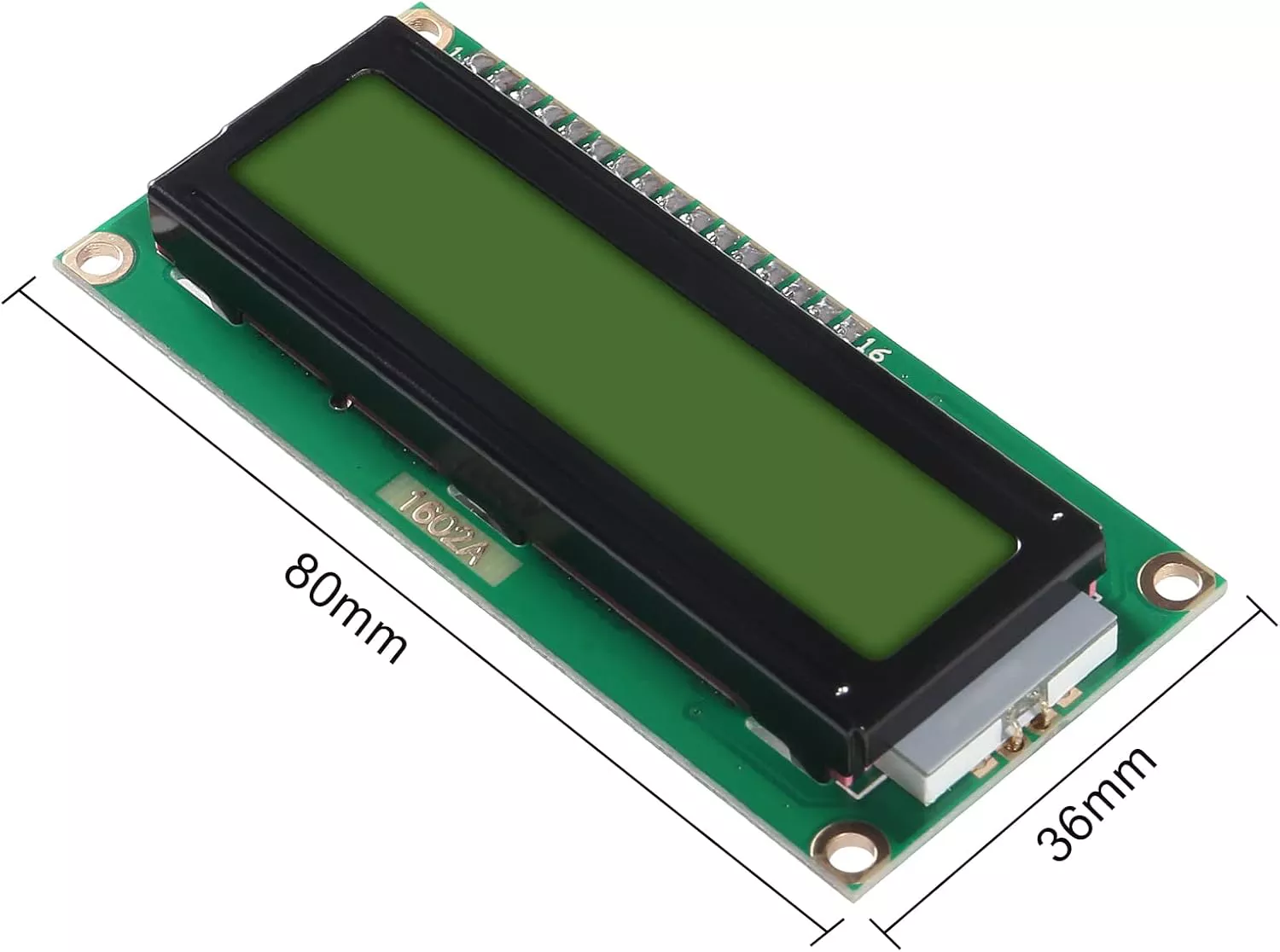

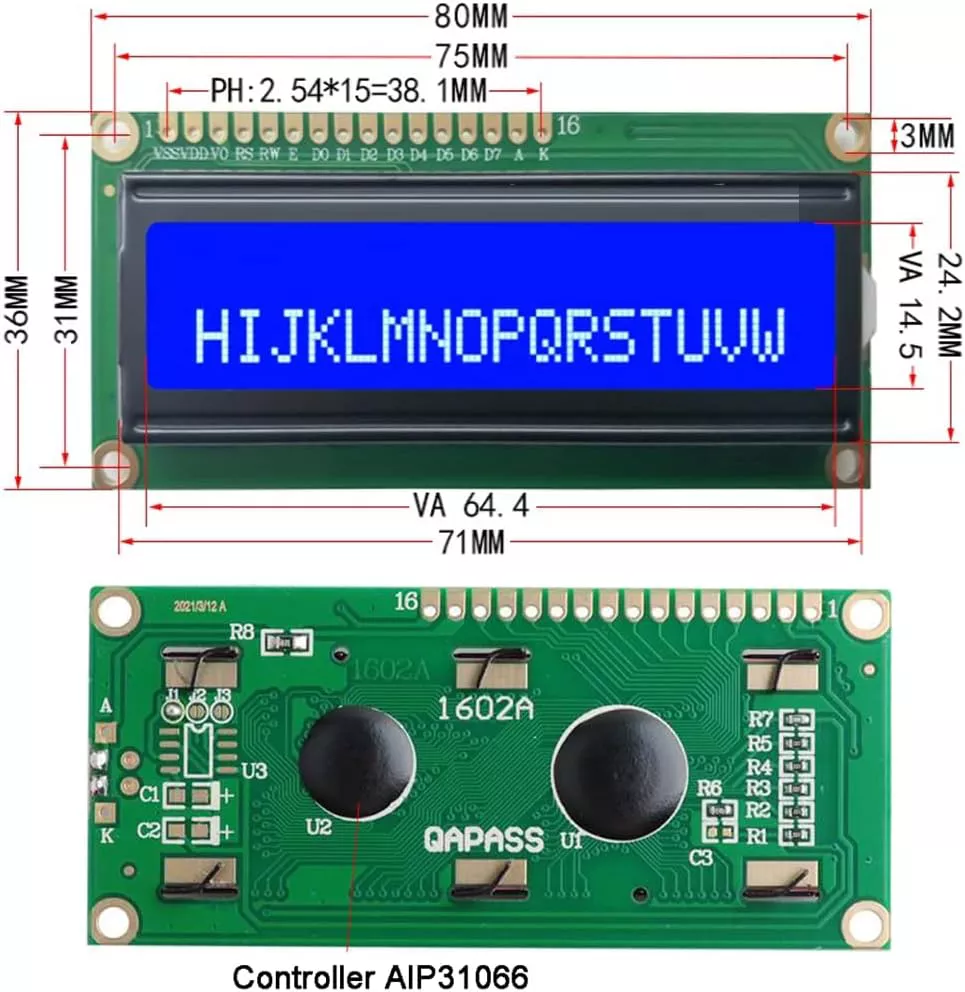

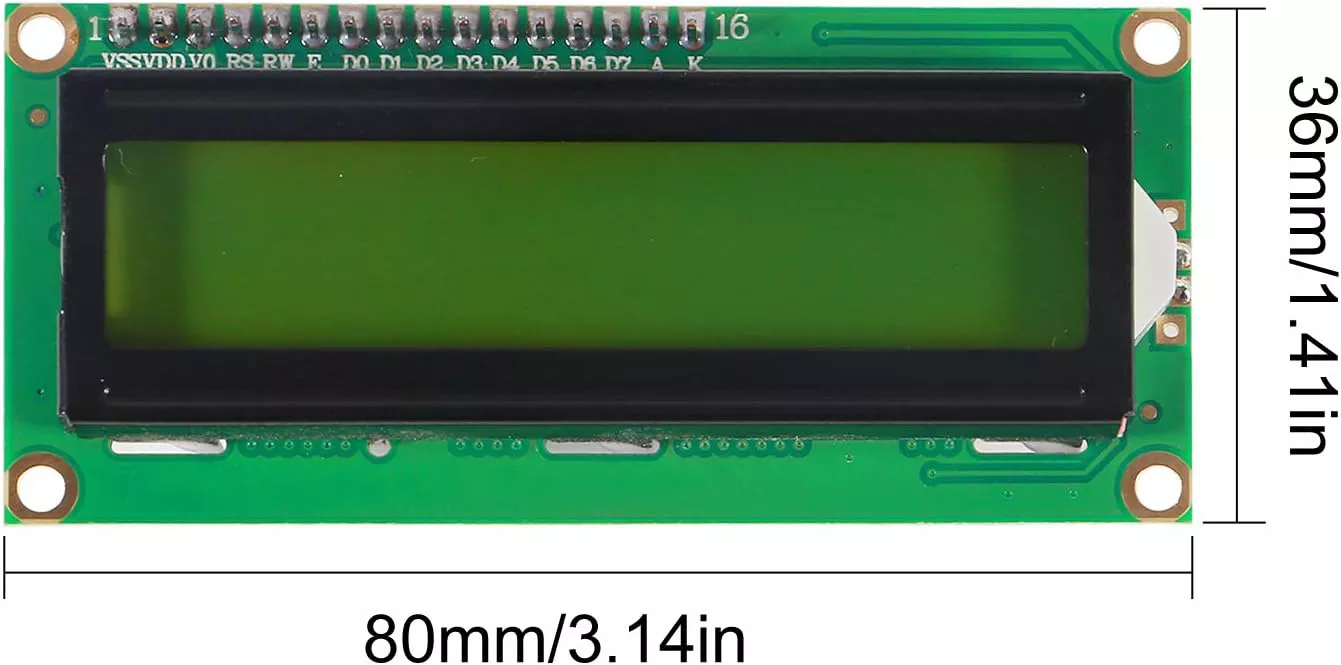

• ابعاد کلی: 80 × 36 × 11.5 میلی‌متر
• ابعاد منطقه دید: 64.50 × 14.50 میلی‌متر
• ابعاد منطقه فعال: 55.45 × 10.85 میلی‌متر
• اندازه هر پیکسل: 0.55 × 0.50 میلی‌متر
• فاصله بین پیکسل‌ها: 0.60 × 0.55 میلی‌متر
• بسته‌بندی آی‌سی: COB
• پنل لمسی: ندارد
• قابل مشاهده در نور خورشید: خیر
• جهت دید: 6:00
• زاویه دید: چپ 50°، راست 50°، بالا 40°، پایین 40°
• روشنایی معمولی: 80cd/m²
• رنگ نور پس‌زمینه: سفید
• جریان نور پس‌زمینه: 15mA
• تامین انرژی معمولی: 3.3V، 5V
• حداکثر جریان مصرفی LCM: 1500µA (Vdd=5V)، 1250µA (Vdd=3.3V)
• دمای کاری: -20℃ تا 70℃
• دمای ذخیره‌سازی: -30℃ تا 80℃

پایه‌های نمایشگر LCD کاراکتری 2×16

• VSS: زمین (GND)
• VCC: ولتاژ تغذیه (5V)
• VO: تنظیم کنتراست صفحه
• RS: انتخاب رجیستر (Register Select)
• RW: انتخاب حالت خواندن یا نوشتن (Read / Write)
• E: پایه فعال‌سازی (Enable)
• D0–D7: پایه‌های انتقال داده
• A: آند بک‌لایت
• K: کاتد بک‌لایت

نکات مهم در استفاده از نمایشگر LCD کاراکتری 2×16

برای افزایش طول عمر بک‌لایت LED، توصیه می‌شود جریان نور پس‌زمینه کنترل شود. در صورت محدودیت تعداد پین‌های میکروکنترلر، می‌توان از ماژول مبدل I2C استفاده کرد تا نمایشگر تنها با دو خط SDA و SCL کنترل شود. همچنین استفاده از کتابخانه‌های استاندارد LCD باعث راه‌اندازی سریع‌تر و بدون دردسر نمایشگر خواهد شد.

جمع‌بندی

نمایشگر LCD کاراکتری 2×16 با بک‌لایت آبی به دلیل ساختار ساده و عملکرد پایدار، یکی از پرکاربردترین نمایشگرها در پروژه‌های الکترونیکی به شمار می‌رود. خوانایی مناسب در شرایط نوری مختلف، مصرف انرژی پایین و طراحی استاندارد، این ماژول را به گزینه‌ای مطمئن برای نمایش اطلاعات متنی و عددی تبدیل کرده است. </p> <p> سازگاری گسترده این LCD با انواع میکروکنترلرها مانند Arduino، AVR، ESP و STM32 باعث می‌شود راه‌اندازی آن بسیار سریع و بدون پیچیدگی انجام شود.

پشتیبانی از حالت‌های ارتباطی 4 بیتی و 8 بیتی و امکان استفاده از مبدل I2C، انعطاف‌پذیری بالایی را در طراحی پروژه‌های مختلف فراهم می‌کند. </p> <p> در مجموع، نمایشگر LCD کاراکتری 2×16 با بک‌لایت آبی به دلیل قیمت اقتصادی، نصب آسان و دوام بالا، انتخابی ایده‌آل برای پروژه‌های آموزشی، پژوهشی و صنعتی کوچک محسوب می‌شود. این ویژگی‌ها باعث شده است این LCD همچنان یکی از محبوب‌ترین گزینه‌ها در میان علاقه‌مندان به الکترونیک و طراحان سیستم‌های کنترلی باقی بماند.
