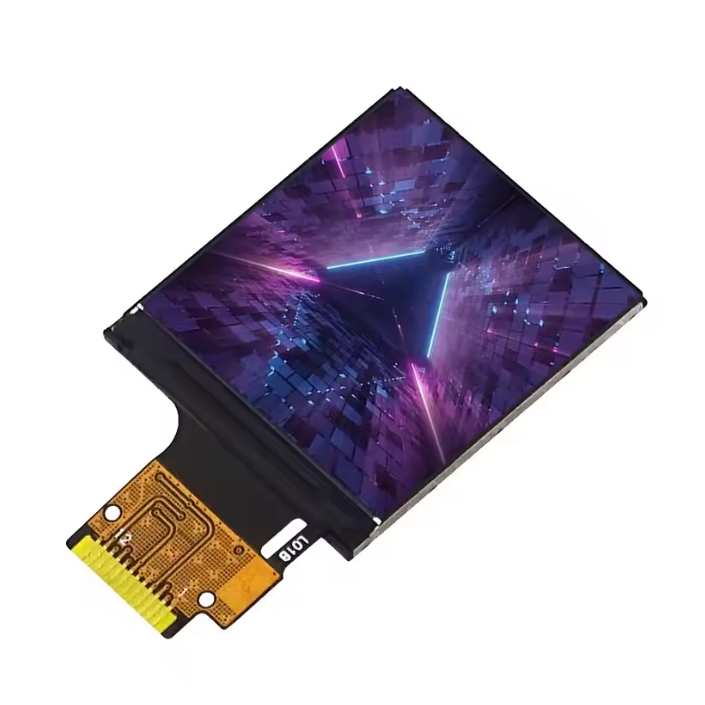

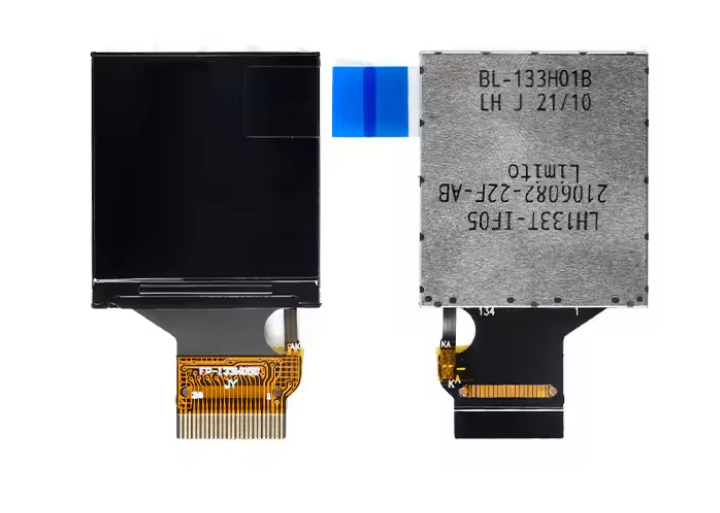

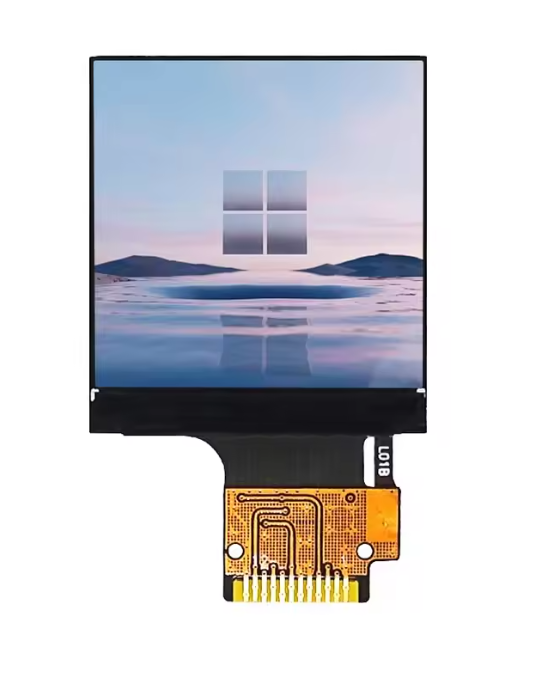

نمایشگر TFT تمام رنگ 1.3 اینچ دارای ارتباط SPI و چیپ درایور ST7789

ویژگی های محصول

  • صفحه‌نمایش 1.3 اینچ رنگی با تکنولوژی TFT و رزولوشن 240×240 پیکسل
  • مجهز به تراشه درایور ST7789V با رابط SPI و 8 بیت موازی
  • پشتیبانی از ولتاژ 3.3 ولت، مناسب برای آردوینو، ESP32 و STM32
  • نمایشگر IPS با وضوح بالا و رنگ‌های واقعی (Full Color)
  • نصب آسان با نوع لحیم‌کاری 12 پین و اتصال قابل جداشدن 24 پین

امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.

خرید این کالا با

  • گارانتی اصالت و سلامت فیزیکی کالا
  • هفت روز ضمانت بازگشت کالا
  • 30 هزار تومان تخفیف اولین خرید با کد TESLA (حداقل خرید 300 هزار تومان)

امکان ارسال فوری کالا در تهران

امکان ارسال رایگان کالا به تمام نقاط کشور

2,760,000 ریال

در انبار موجود نمی باشد

محصولات مرتبط


ماژول نمایشگر OLED سفید 0.96 اینچ SPI درایور SSD1306

3,377,000 ریال

نمایشگر LCD کاراکتری 2×16 با بک لایت مشکی

1,997,000 ریال

LCD کاراکتری 4×20 با بک لایت آبی

3,577,000 ریال

LCD کاراکتری 4×20 با بک لایت سبز

3,477,000 ریال

LCD کاراکتری 2×16 با بک لایت آبی

1,333,000 ریال

LCD کاراکتری 2×16 با بک لایت سبز

1,333,000 ریال

LCD کاراکتری 2×16 با بک لایت سفید

1,377,000 ریال

ماژول دات ماتریس ۸×۸ با درایور MAX7219

1,563,600 ریال

سون سگمنت ۴ رقمی آند مشترک قرمز

318,000 ریال

نمایشگر OLED SPI شش لاین 0.96 اینچ

2,050,000 ریال

نمایشگر TFT تمام رنگ 1.3 اینچ دارای ارتباط SPI و چیپ درایور ST7789

2,760,000 ریال

ماژول سون سگمنت 4 رقمی همراه با درایور 74HC59

934,000 ریال

توضیحات

معرفی محصول

ماژول نمایشگر رنگی 1.3 اینچ TFT LCD یکی از بهترین گزینه‌ها برای نمایش داده‌ها، تصاویر و رابط کاربری در پروژه‌های الکترونیکی است. این نمایشگر از نوع IPS بوده و به‌دلیل زاویه دید گسترده و رنگ‌های زنده، گزینه‌ای عالی برای طراحی‌های حرفه‌ای محسوب می‌شود. رزولوشن بالا (240×240 پیکسل) باعث می‌شود کیفیت تصویر بسیار شفاف و دقیق باشد.

ویژگی‌ها و قابلیت‌ها

  • اندازه صفحه: 1.3 اینچ
  • نوع نمایشگر: TFT LCD با پنل IPS
  • رزولوشن واقعی: 240×240 پیکسل (RGB)
  • تراشه درایور: ST7789V
  • رابط ارتباطی: SPI و 8 بیت Parallel Interface
  • ولتاژ کاری: 3.3 ولت
  • تعداد پین‌ها: 12 پین لحیمی و 24 پین قابل اتصال
  • نمایش رنگ: تمام رنگی (Full Color)
  • سازگار با: Arduino، ESP32، STM32، Raspberry Pi
  • ساخت: Mainland China

کاربردها

این ماژول برای نمایش داده‌ها و تصاویر در پروژه‌های DIY، سیستم‌های مانیتورینگ، کنترلرهای صنعتی و انواع پروژه‌های مبتنی بر میکروکنترلر مناسب است. همچنین در پروژه‌های قابل حمل یا ابزارهای هوشمند می‌توان از این نمایشگر برای نمایش منوها، وضعیت سیستم یا گراف‌های ساده استفاده کرد.

مزایای استفاده از ST7789V

درایور ST7789V از محبوب‌ترین چیپ‌های کنترل نمایشگر است که سرعت انتقال بالا و سازگاری عالی با رابط SPI را ارائه می‌دهد. این تراشه امکان به‌روزرسانی سریع فریم‌ها را فراهم کرده و با اغلب کتابخانه‌های گرافیکی مانند Adafruit GFX و LVGL سازگار است.

نکات مهم استفاده

  • قبل از اتصال، از ولتاژ صحیح 3.3V اطمینان حاصل کنید.
  • در صورت استفاده با آردوینو 5V، از Level Shifter برای خطوط داده استفاده شود.
  • در هنگام لحیم‌کاری مراقب باشید حرارت زیاد به پین‌ها وارد نشود.
  • برای بهترین عملکرد از کتابخانه ST7789 مربوطه استفاده کنید.

جمع‌بندی

اگر به‌دنبال یک نمایشگر کوچک اما باکیفیت برای پروژه‌های خود هستید، ماژول 1.3 اینچ TFT ST7789 انتخابی ایده‌آل است. ترکیب رزولوشن بالا، رنگ‌های زنده و مصرف توان پایین، آن را به گزینه‌ای محبوب در بین طراحان الکترونیک تبدیل کرده است.

مشخصات فنی
وزن 0.012 کیلوگرم

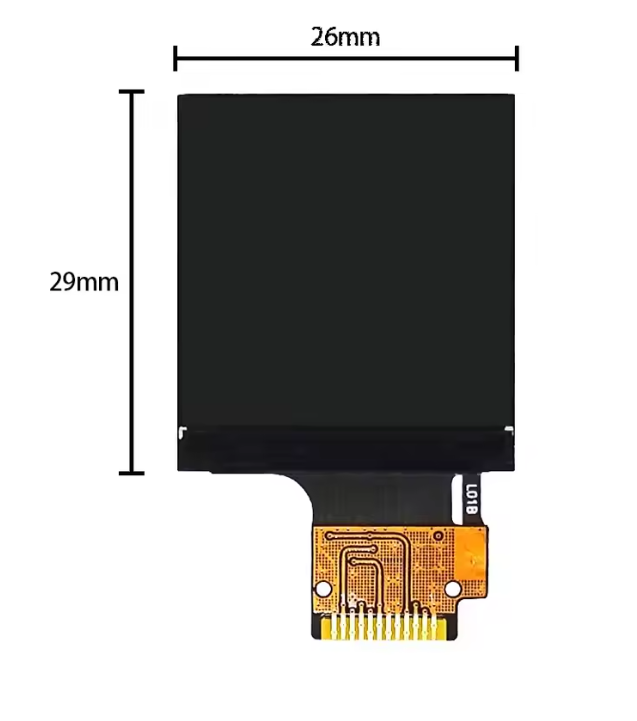

اندازه صفحه

1.3 اینچ

نوع نمایشگر

TFT LCD با پنل IPS

رزولوشن

240×240 پیکسل (RGB)

تراشه درایور

ST7789V

رابط ارتباطی

SPI و 8 بیت Parallel Interface

ولتاژ کاری

3.3 ولت

تعداد پین‌ها

12 پین لحیمی و 24 پین قابل اتصال

نمایش رنگ

تمام رنگی (Full Color)

سازگار با

Arduino، ESP32، STM32، Raspberry Pi

ساخت

Mainland China
