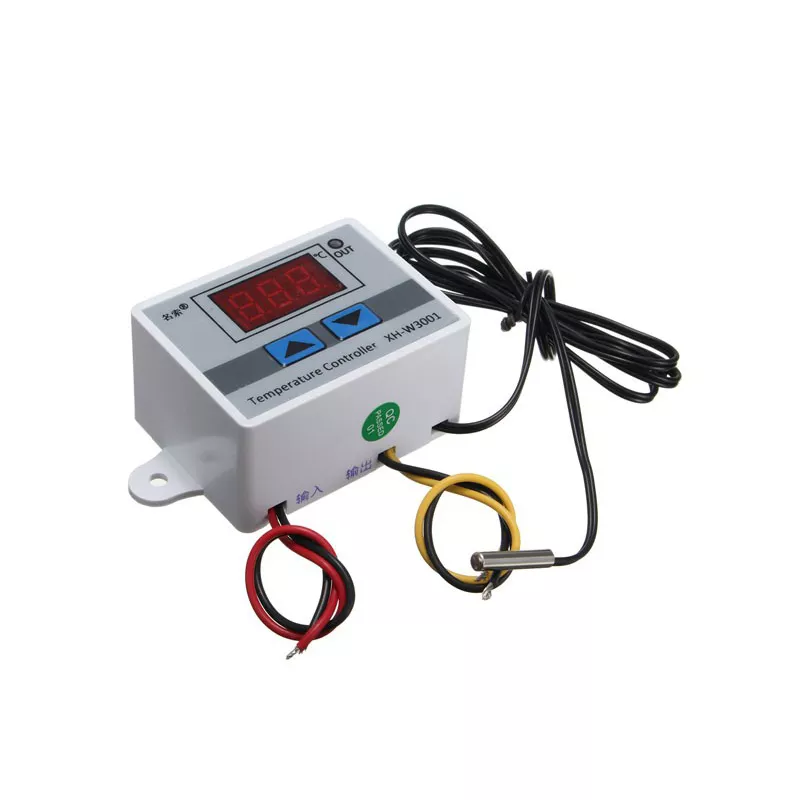

ماژول ترموستات دیجیتال 24 ولت XH-W3001 یک کنترلر دمای دیجیتال ساده و کاربردی برای روشن و خاموش کردن خودکار تجهیزات گرمایشی یا سرمایشی بر اساس دمای اندازه‌گیری‌شده است. این مدل با منبع تغذیه 24 ولت DC کار می‌کند و به کمک سنسور خارجی NTC10K دمای محیط یا محل موردنظر را اندازه‌گیری کرده و مصرف‌کننده را بین دو آستانه دمایی Start و Stop کنترل می‌کند.

از ترموستات دیجیتال 24 ولت XH-W3001 می‌توان برای کنترل فن، المنت، هیتر، سیستم تهویه، تجهیزات گلخانه، تابلو برق، دستگاه جوجه‌کشی، محفظه‌های حرارتی و بسیاری از پروژه‌های اتوماسیون 24 ولتی استفاده کرد. نحوه تنظیم ساده، نمایشگر دیجیتال و امکان انتخاب خودکار حالت سرمایش یا گرمایش باعث شده این مدل گزینه‌ای مناسب برای پروژه‌هایی باشد که به کنترل دما بدون برنامه‌نویسی و میکروکنترلر نیاز دارند.

مشخصات XH-W3001 نسخه 24 ولت در یک نگاه

راهنمای سریع صفحه

• معرفی ترموستات دیجیتال 24 ولت
• نحوه عملکرد
• نحوه اتصال
• مشخصات فنی
• تنظیم حالت گرمایش
• تنظیم حالت سرمایش
• کاربردها
• پیغام‌های نمایشگر
• سوالات متداول

ماژول ترموستات دیجیتال 24 ولت XH-W3001 چیست؟

XH-W3001 یک کنترلر دمای مستقل است که بدون نیاز به آردوینو، PLC یا برنامه‌نویسی می‌تواند یک مصرف‌کننده را بر اساس دمای اندازه‌گیری‌شده روشن و خاموش کند. کاربر فقط دو دمای شروع و توقف را تعیین می‌کند و کنترلر بقیه فرآیند را به شکل خودکار انجام می‌دهد.

این مدل نسخه 24 ولت DC خانواده XH-W3001 است. بنابراین هم منبع تغذیه کنترلر و هم بار متصل‌شده به خروجی باید با ساختار 24 ولتی این نسخه سازگار باشند. این موضوع اهمیت زیادی دارد زیرا مدل‌های 12 ولت، 24 ولت و 220 ولت XH-W3001 در بازار وجود دارند و مشخصات توان آن‌ها با یکدیگر متفاوت است.

ترموستات XH-W3001 چگونه دما را کنترل می‌کند؟

عملکرد این ترموستات بر اساس دو نقطه دمایی انجام می‌شود: Start Temperature یا دمای شروع و Stop Temperature یا دمای توقف. کنترلر به‌صورت مداوم دمای سنسور را بررسی کرده و بسته به رابطه بین این دو مقدار، خروجی را در حالت گرمایش یا سرمایش کنترل می‌کند.

اگر Start کمتر از Stop تنظیم شود، دستگاه در حالت گرمایش قرار می‌گیرد. اگر Start بیشتر از Stop باشد، دستگاه در حالت سرمایش کار خواهد کرد. به این ترتیب بدون وجود منوی پیچیده می‌توانید XH-W3001 را هم برای هیتر و المنت و هم برای فن و سیستم خنک‌کننده استفاده کنید.

سنسور دما NTC10K با پراب خارجی

اندازه‌گیری دما توسط یک سنسور NTC10K خارجی انجام می‌شود. طول کابل سنسور حدود یک متر است و قسمت اندازه‌گیری داخل یک پراب فلزی قرار گرفته است. این ساختار اجازه می‌دهد کنترلر در نقطه‌ای مناسب نصب شود و فقط پراب سنسور در محل واقعی اندازه‌گیری دما قرار گیرد.

این ویژگی در گلخانه، محفظه‌های حرارتی، تابلو برق، دستگاه جوجه‌کشی، کانال تهویه و پروژه‌های صنعتی بسیار کاربردی است. پراب برای محیط‌های مرطوب مناسب‌تر از یک سنسور بدون پوشش است، اما بدنه اصلی کنترلر ضدآب نیست و باید در محل خشک نصب شود.

نحوه اتصال ماژول ترموستات دیجیتال 24 ولت

نسخه 24 ولت XH-W3001 دارای ورودی تغذیه و خروجی مستقیم برای مصرف‌کننده است. هنگام سیم‌کشی باید پلاریته منبع DC رعایت شود و بهتر است قبل از اتصال، نوشته یا دیاگرام روی بدنه همان نمونه محصول نیز بررسی شود.

• ورودی تغذیه: اتصال منبع 24 ولت DC به سیم‌های ورودی قرمز و مشکی با رعایت مثبت و منفی
• خروجی بار: اتصال مصرف‌کننده 24 ولتی به سیم‌های خروجی زرد و مشکی مطابق دیاگرام محصول
• سنسور: قرار دادن پراب NTC10K در نقطه‌ای که باید دمای آن اندازه‌گیری شود

از آنجا که خروجی نسخه DC این کنترلر از نوع مستقیم است، ولتاژ بار باید متناسب با نسخه 24 ولت باشد و نمی‌توان یک وسیله 220 ولتی را مستقیماً به خروجی نسخه 24V متصل کرد.

تفاوت نسخه 24 ولت با نسخه 220 ولت

مدل XH-W3001 در چند نسخه ولتاژی عرضه می‌شود. نسخه‌ای که در این صفحه معرفی شده 24V DC است و حداکثر توان اعلامی آن حدود 240 وات در جریان حداکثر 10 آمپر است. عدد 1500 وات که در برخی مشخصات XH-W3001 دیده می‌شود مربوط به نسخه 220 ولت AC است و نباید برای مدل 24 ولت در نظر گرفته شود.

مشخصات فنی ترموستات دیجیتال 24 ولت XH-W3001

راهنمای تنظیم دمای شروع و توقف

تنظیم دمای شروع Start

با یک بار فشردن دکمه UP مقدار دمای شروع نمایش داده می‌شود. برای تغییر این مقدار، دکمه UP را حدود 3 ثانیه نگه دارید تا عدد شروع به چشمک زدن کند و سپس با کلیدهای UP و DOWN دمای دلخواه را انتخاب کنید.

تنظیم دمای توقف Stop

با یک بار فشردن دکمه DOWN مقدار دمای توقف نمایش داده می‌شود. برای تغییر آن، دکمه DOWN را حدود 3 ثانیه نگه دارید تا مقدار روی نمایشگر چشمک بزند و سپس دمای موردنظر را تنظیم کنید.

پس از پایان تنظیم و چند ثانیه عدم فشردن کلیدها، مقدار جدید ذخیره می‌شود و نمایشگر دوباره دمای فعلی سنسور را نمایش می‌دهد.

حالت گرمایش Heating

برای استفاده از XH-W3001 جهت کنترل المنت، هیتر یا سیستم گرمایشی باید دمای Start کمتر از دمای Stop تنظیم شود. در این وضعیت ترموستات با کاهش دما تا نقطه شروع، خروجی را فعال می‌کند و پس از رسیدن دما به نقطه توقف، خروجی را قطع می‌کند.

حالت سرمایش Cooling

برای کنترل فن یا تجهیزات خنک‌کننده باید دمای Start بیشتر از دمای Stop باشد. در این حالت با افزایش دما تا مقدار Start خروجی روشن می‌شود و سیستم خنک‌کننده شروع به کار می‌کند. پس از کاهش دما تا Stop، خروجی خاموش می‌شود.

کاربردهای ترموستات دیجیتال 24 ولت XH-W3001

• تابلو برق صنعتی: کنترل خودکار فن 24 ولت با افزایش دمای داخل تابلو
• گلخانه: کنترل تجهیزات گرمایشی یا فن تهویه بر اساس دمای محیط
• دستگاه جوجه‌کشی: کنترل ساده سیستم گرمایشی در پروژه‌های متناسب
• المنت 24 ولت: روشن و خاموش کردن المنت در محدوده دمای تعیین‌شده
• هیتر و گرم‌کن: ساخت سیستم گرمایش ترموستاتیک
• سیستم‌های تهویه: روشن کردن فن با افزایش دما
• تجهیزات صنعتی 24 ولت: کنترل حرارتی داخل باکس و محفظه
• سیستم‌های باتری و خورشیدی: فعال کردن فن خنک‌کننده باتری یا تجهیزات قدرت
• پروژه‌های DIY: ساخت سیستم کنترل دما بدون نیاز به برنامه‌نویسی
• پرینتر سه‌بعدی و تجهیزات الکترونیکی: کنترل جانبی فن یا محفظه در صورت تطابق مشخصات بار

استفاده از XH-W3001 در گلخانه

در گلخانه تغییر دما می‌تواند روی رشد گیاهان و عملکرد تجهیزات تأثیر زیادی داشته باشد. با قرار دادن سنسور NTC10K در محل مناسب می‌توان یک فن یا گرم‌کن 24 ولتی را بر اساس دمای واقعی محیط کنترل کرد. برای مثال فن فقط زمانی روشن شود که دمای گلخانه از مقدار تعیین‌شده بیشتر شده باشد.

این محصول رطوبت را اندازه‌گیری نمی‌کند. سنسور XH-W3001 از نوع NTC و مخصوص اندازه‌گیری دماست. اگر پروژه گلخانه به کنترل رطوبت نیز نیاز دارد باید از سنسور یا کنترلر رطوبت جداگانه استفاده شود.

آیا می‌توان بار 10 آمپر را دائماً به ترموستات متصل کرد؟

عدد 10 آمپر حداکثر ظرفیت اعلامی خروجی است و بهتر است در طراحی حرفه‌ای به‌عنوان جریان کاری دائمی هدف در نظر گرفته نشود. جریان واقعی قابل استفاده به دمای محیط، کیفیت سیم‌کشی، نوع بار و شرایط تهویه کنترلر بستگی دارد.

برای بارهای نزدیک به 240 وات، تجهیزات دارای جریان راه‌اندازی زیاد یا مصرف‌کننده‌هایی که ساعت‌های طولانی روشن می‌مانند، بهتر است حاشیه ایمنی مناسبی در نظر گرفته شود. برای توان‌های بالاتر نیز می‌توان از کنترلر برای فرمان دادن به یک مدار قدرت خارجی متناسب با پروژه استفاده کرد.

پیغام‌های نمایشگر XH-W3001

نکات مهم نصب و استفاده

• پیش از سیم‌کشی، منبع تغذیه را خاموش کنید.
• تنها از منبع 24 ولت DC مناسب برای نسخه 24 ولت استفاده کنید.
• مثبت و منفی ورودی را قبل از اتصال بررسی کنید.
• مصرف‌کننده متصل‌شده باید با خروجی نسخه 24 ولت سازگار باشد.
• از اتصال بار بیشتر از ظرفیت اعلامی کنترلر خودداری کنید.
• برای جریان‌های بالا از سیم با سطح مقطع مناسب استفاده شود.
• شل بودن اتصالات می‌تواند باعث افت ولتاژ و گرم شدن محل اتصال شود.
• بدنه کنترلر را در معرض آب یا رطوبت مستقیم قرار ندهید.
• پراب دما را در نقطه‌ای نصب کنید که نماینده واقعی دمای محیط مورد کنترل باشد.
• در صورت آسیب‌دیدگی کابل یا پراب سنسور، کنترل سیستم قابل اعتماد نخواهد بود.

سوالات متداول درباره ماژول ترموستات دیجیتال 24 ولت XH-W3001

جمع‌بندی و خرید ترموستات دیجیتال 24 ولت XH-W3001

ماژول ترموستات دیجیتال 24 ولت XH-W3001 به همراه سنسور دما NTC10K یک کنترلر ساده، جمع‌وجور و کاربردی برای اتوماتیک کردن سیستم‌های گرمایشی و سرمایشی 24 ولتی است. قابلیت تنظیم جداگانه دمای شروع و توقف، نمایش دمای لحظه‌ای، سنسور خارجی یک‌متری و امکان استفاده در هر دو حالت Heating و Cooling باعث شده این محصول در پروژه‌های صنعتی، گلخانه‌ای، الکترونیکی و DIY کاربرد زیادی داشته باشد.

اگر قصد کنترل فن 24 ولت، المنت، هیتر، سیستم تهویه، فن تابلو برق یا تجهیزات کنترل دما را دارید، XH-W3001 بدون نیاز به برنامه‌نویسی امکان تعریف محدوده عملکرد موردنظر را فراهم می‌کند. هنگام طراحی مدار فقط باید توجه داشته باشید که این نسخه با 24 ولت DC کار می‌کند، حداکثر ظرفیت اعلامی آن 10 آمپر و 240 وات است و برای بارهای بزرگ‌تر باید از یک مدار قدرت مناسب در کنار کنترلر استفاده شود.
