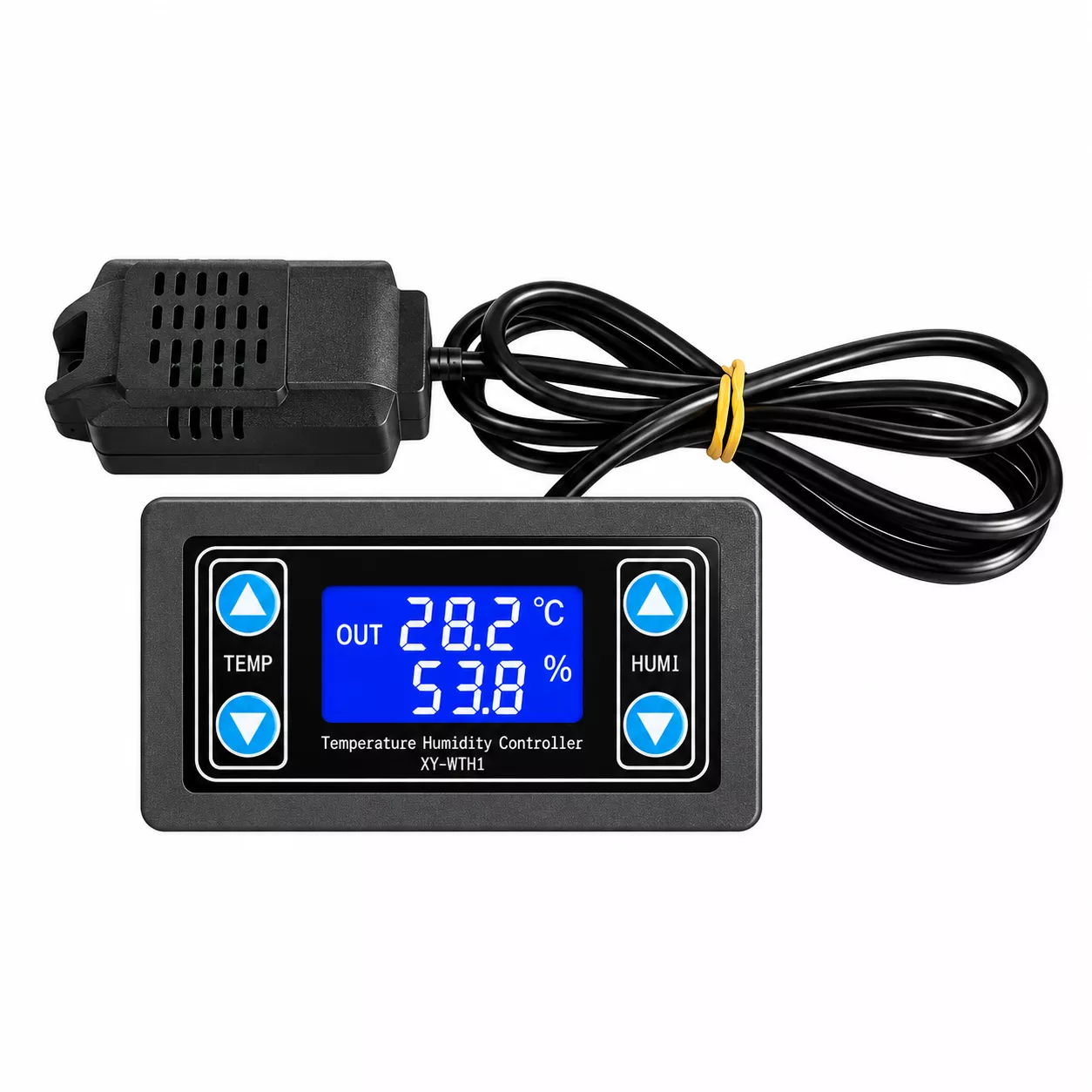

ترموستات دیجیتال دما و رطوبت XY-WTH1 یک کنترلر کاربردی برای زمانی است که می‌خواهید دما و رطوبت محیط را به‌صورت خودکار کنترل کنید، بدون اینکه نیاز باشد دائم کنار دستگاه باشید یا هر بار تجهیزات را دستی روشن و خاموش کنید.

این دستگاه دو خروجی رله مستقل دارد؛ یعنی یک رله مخصوص کنترل دما و یک رله مخصوص کنترل رطوبت. در نتیجه می‌توانید مثلاً یک فن یا هیتر را با دما کنترل کنید و هم‌زمان یک رطوبت‌ساز یا خشک‌کن را بر اساس درصد رطوبت روشن و خاموش کنید.

ترموستات دیجیتال دما و رطوبت دقیقاً چه کاری انجام می‌دهد؟

کار این دستگاه خیلی ساده است: شما یک حد برای روشن شدن و یک حد برای خاموش شدن تعیین می‌کنید و بعد از آن دستگاه خودش تصمیم می‌گیرد که رله را چه زمانی وصل یا قطع کند. برای مثال اگر بخواهید دمای یک محیط بین 25 تا 28 درجه بماند، دستگاه بر اساس تنظیم شما می‌تواند هیتر یا فن را خودکار روشن و خاموش کند. همین کار برای رطوبت نیز انجام می‌شود.

مزیت اصلی: دو کنترلر در یک دستگاه

بنابراین اگر پروژه شما هم به کنترل دما و هم رطوبت نیاز دارد، لازم نیست دو کنترلر جداگانه تهیه کنید.

یک مثال خیلی ساده

فرض کنید یک فضای کوچک دارید و می‌خواهید دما از محدوده مشخصی خارج نشود و رطوبت هم همیشه در مقدار مناسبی باقی بماند. می‌توانید رله دما را به یک فن یا هیتر و رله رطوبت را به یک رطوبت‌ساز متصل کنید. بعد فقط حدود موردنظر را روی ترموستات دیجیتال دما و رطوبت تنظیم می‌کنید. از آن به بعد دستگاه خودش اندازه‌گیری می‌کند و تجهیزات را در زمان مناسب روشن و خاموش می‌کند.

کنترل دما چگونه کار می‌کند؟

ترموستات دیجیتال دما و رطوبت برای بخش دما دو حالت Heating و Cooling دارد. نکته جالب این است که نیازی نیست حالت را جداگانه انتخاب کنید؛ دستگاه از روی دو عددی که تنظیم می‌کنید خودش تشخیص می‌دهد که باید در حالت گرمایش یا سرمایش کار کند.

حالت Heating؛ برای هیتر و بخاری

در حالت Heating، مقدار شروع از مقدار توقف پایین‌تر است.

مثلاً اگر تنظیم کنید دستگاه در 20°C روشن و در 25°C خاموش شود، وقتی دما به 20 درجه یا کمتر برسد رله وصل می‌شود و هیتر شروع به کار می‌کند. وقتی دما به 25 درجه برسد، رله قطع می‌شود.

به زبان ساده: هوا سرد شد → هیتر روشن؛ هوا گرم شد → هیتر خاموش.

حالت Cooling؛ برای فن و خنک‌کننده

در حالت Cooling، مقدار شروع از مقدار توقف بالاتر تنظیم می‌شود.

مثلاً اگر تنظیم کنید فن در 30°C روشن و در 25°C خاموش شود، با رسیدن دما به 30 درجه رله وصل شده و فن روشن می‌شود. وقتی دما تا 25 درجه پایین آمد، رله قطع می‌شود.

به زبان ساده: هوا گرم شد → فن روشن؛ هوا خنک شد → فن خاموش.

کنترل رطوبت چگونه کار می‌کند؟

برای رطوبت هم دقیقاً همین منطق وجود دارد و دستگاه می‌تواند در حالت Humidification برای افزایش رطوبت یا Dehumidification برای کاهش رطوبت کار کند.

حالت Humidification؛ برای رطوبت‌ساز

اگر رطوبت محیط کم شود، دستگاه می‌تواند رطوبت‌ساز را روشن کند و زمانی که رطوبت به حد مطلوب رسید آن را خاموش کند.

مثلاً اگر شروع را روی 40% و توقف را روی 60% قرار دهید، وقتی رطوبت به 40% یا کمتر برسد رله وصل می‌شود و رطوبت‌ساز شروع به کار می‌کند. در 60% رله قطع می‌شود.

حالت Dehumidification؛ برای خشک‌کن و کاهش رطوبت

اگر رطوبت بیش از حد بالا رود، دستگاه می‌تواند فن، خشک‌کن یا سیستم کاهش رطوبت را فعال کند.

مثلاً اگر شروع را روی 70% و توقف را روی 50% قرار دهید، در 70% رله وصل می‌شود و با کاهش رطوبت تا 50% دوباره قطع خواهد شد.

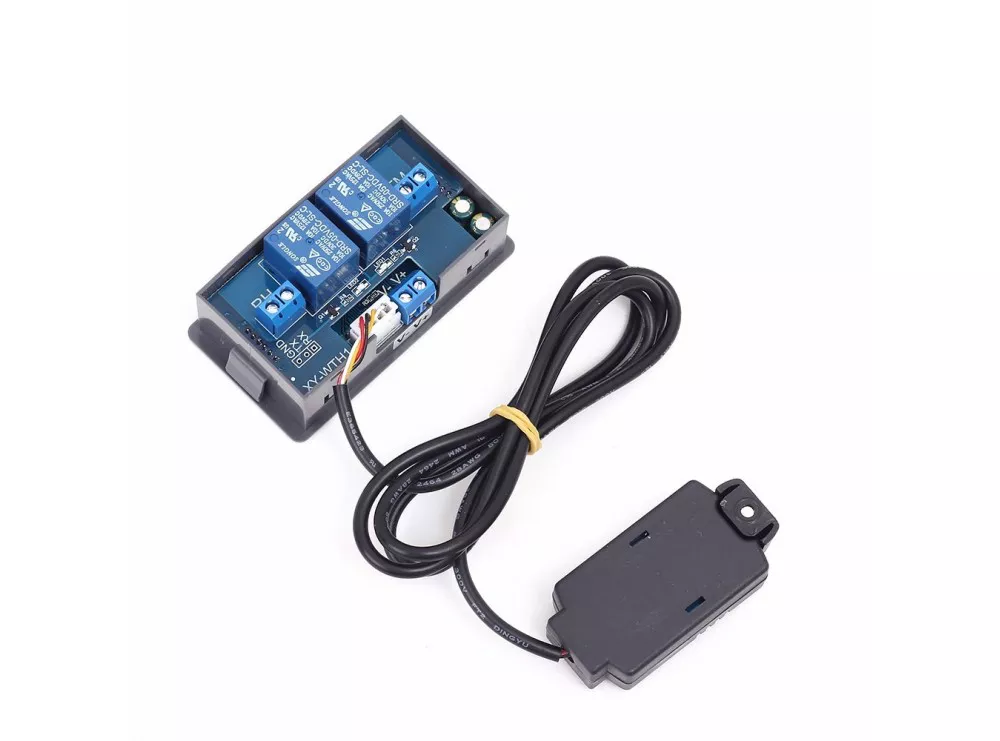

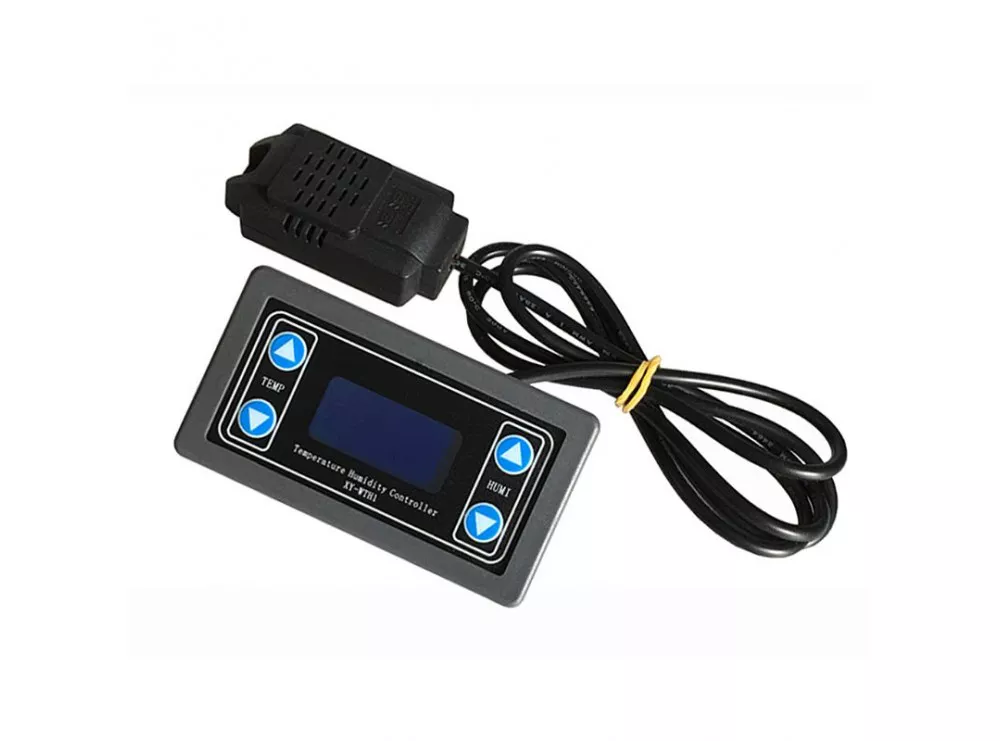

سنسور SHT20 با سیم یک متری

اندازه‌گیری دما و رطوبت توسط سنسور خارجی SHT20 انجام می‌شود. سنسور روی سیمی با طول حدود 1 متر قرار گرفته است. مزیت سنسور بیرونی این است که لازم نیست خود کنترلر دقیقاً در محل اندازه‌گیری نصب شود. می‌توانید پنل را در محل مناسب قرار دهید و فقط سنسور را داخل محیط موردنظر ببرید.

مشخصات ترموستات دیجیتال دما و رطوبت XY-WTH1

کاربردهای ترموستات دیجیتال دما و رطوبت

قابلیت کالیبراسیون؛ اگر سنسور کمی اختلاف داشت

XY-WTH1 امکان اصلاح مقدار دما و رطوبت را در اختیار کاربر قرار می‌دهد. یعنی اگر بعد از مقایسه با یک مرجع متوجه شوید مقدار نمایش داده‌شده کمی بیشتر یا کمتر است، می‌توانید با تنظیم Offset آن را اصلاح کنید.

طبق اطلاعات دستگاه، مقدار اصلاح دما از طریق پارامتر OFE و مقدار اصلاح رطوبت از طریق پارامتر RH تنظیم می‌شود.

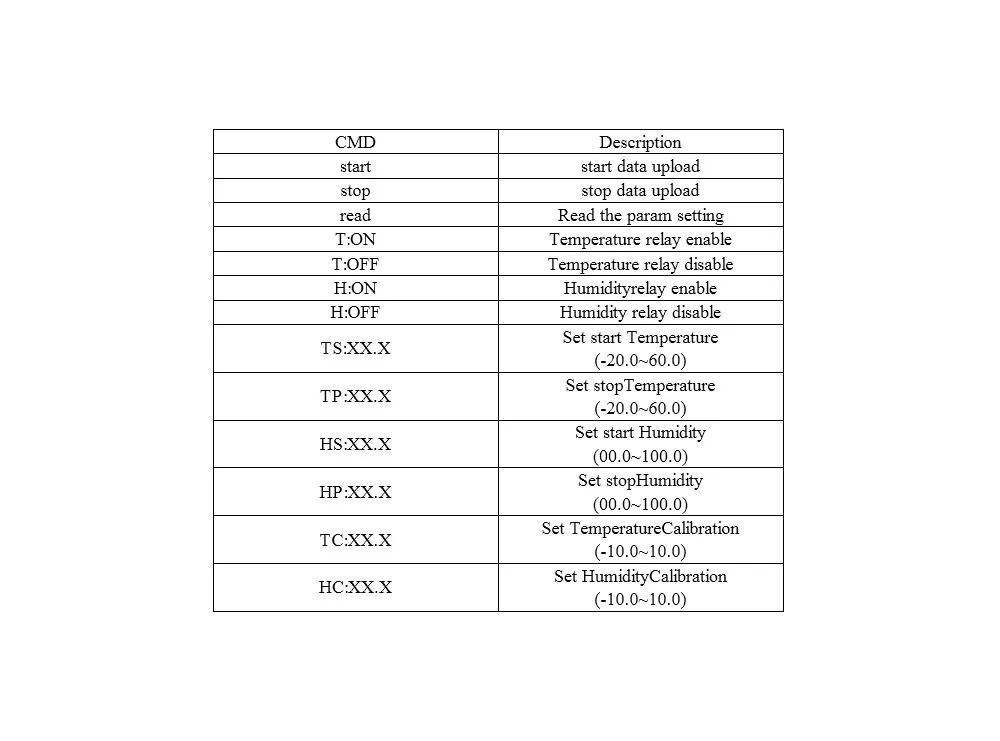

ارتباط UART برای کاربران حرفه‌ای‌تر

برای استفاده معمولی نیازی به برنامه‌نویسی ندارید و همه تنظیمات از طریق کلیدهای روی دستگاه قابل انجام است.

اما برای پروژه‌های پیشرفته‌تر، XY-WTH1 از ارتباط سریال UART با Baud Rate برابر 9600 نیز پشتیبانی می‌کند. از این طریق می‌توان پارامترها را خواند یا تنظیم کرد و اطلاعات دما، رطوبت و وضعیت رله‌ها را دریافت کرد.

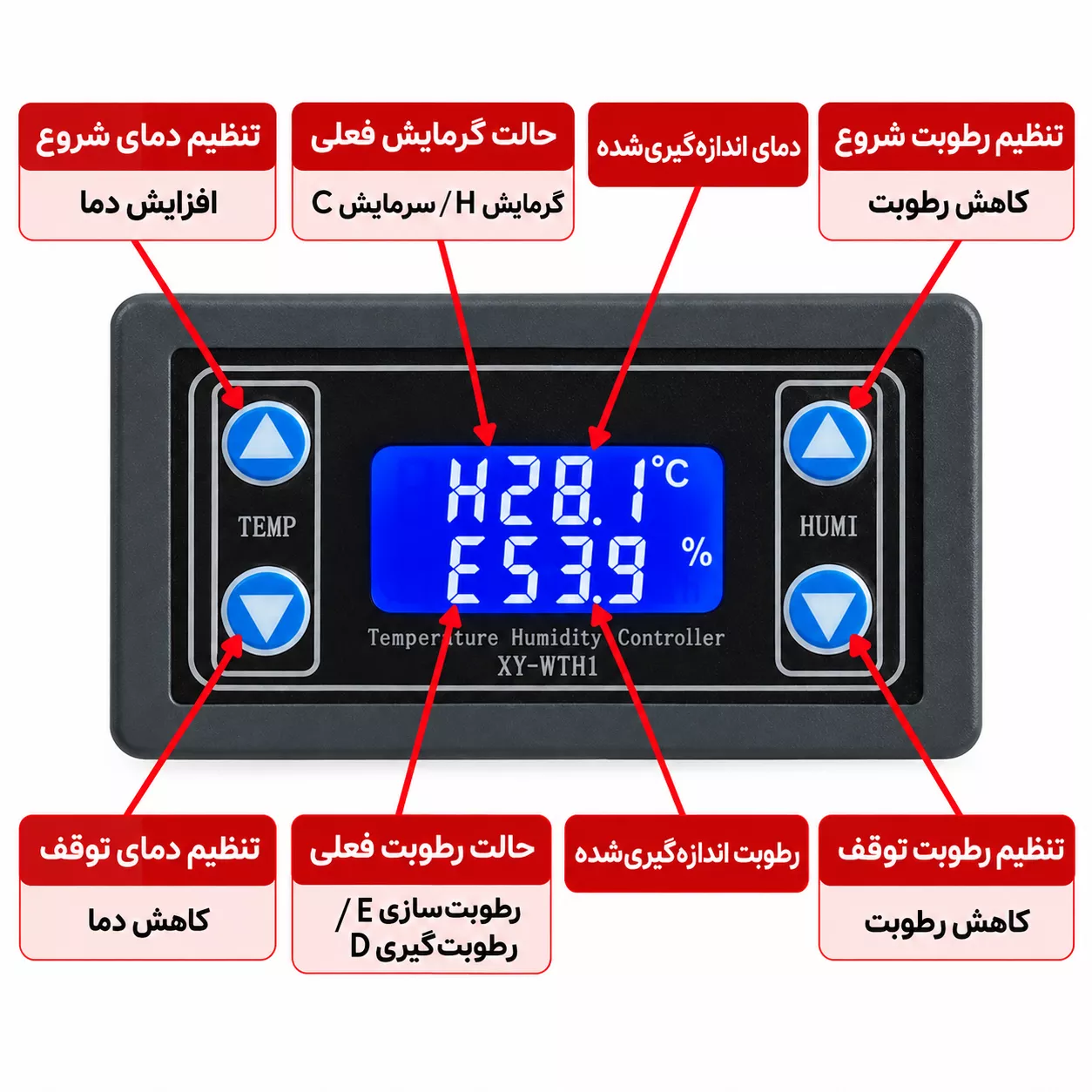

نمایش وضعیت رله‌ها روی صفحه

هنگام فعال شدن رله‌ها، نمایشگر وضعیت خروجی را نشان می‌دهد. رله مربوط به دما با نشانگر قرمز و رله مربوط به رطوبت با نشانگر سبز قابل تشخیص است.

همچنین حالت کاری دما با علامت‌های H یا C و حالت رطوبت با علامت‌های E یا d روی نمایشگر مشخص می‌شود.

تنظیم دما به زبان ساده

• کلید TM+ را حدود 3 ثانیه نگه دارید تا مقدار شروع دما تنظیم شود.
• با کلیدهای TM+ و TM- مقدار موردنظر را تغییر دهید.
• حدود 6 ثانیه صبر کنید تا مقدار ذخیره شود.
• برای تنظیم مقدار توقف، کلید TM- را حدود 3 ثانیه نگه دارید.
• دستگاه با توجه به اینکه مقدار Start بزرگ‌تر یا کوچک‌تر از Stop است، خودش حالت Heating یا Cooling را انتخاب می‌کند.

تنظیم رطوبت به زبان ساده

• کلید RH+ را حدود 3 ثانیه نگه دارید تا مقدار شروع رطوبت تنظیم شود.
• با کلیدهای RH+ و RH- مقدار موردنظر را تغییر دهید.
• حدود 6 ثانیه صبر کنید تا تنظیمات ذخیره شود.
• برای مقدار توقف، کلید RH- را حدود 3 ثانیه نگه دارید.
• دستگاه با مقایسه Start و Stop حالت رطوبت‌ساز یا خشک‌کن را به‌صورت خودکار انتخاب می‌کند.

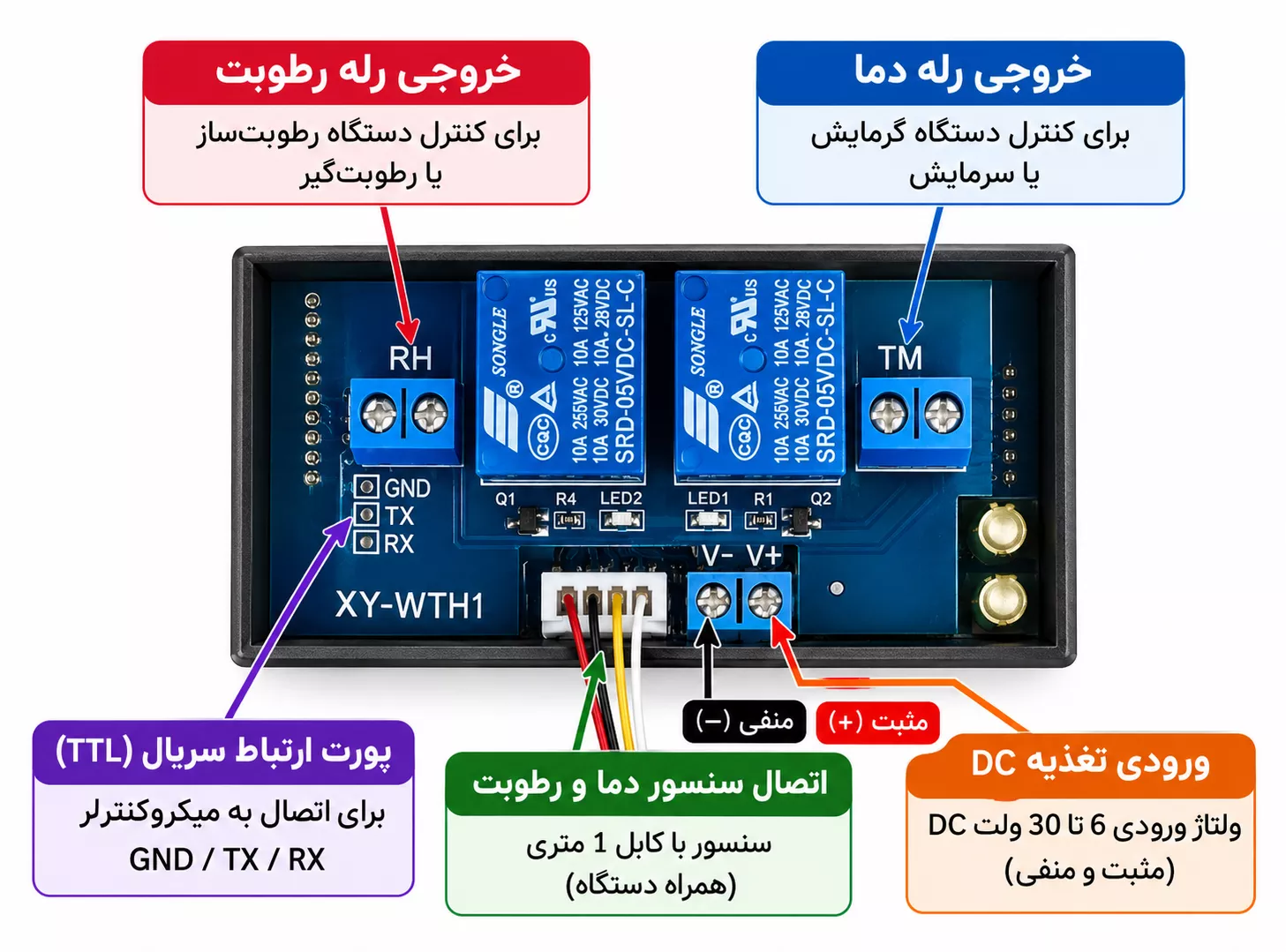

نکات مهم هنگام اتصال

• تغذیه دستگاه باید در محدوده 6 تا 30V DC باشد.
• رله دما و رله رطوبت مستقل از یکدیگر هستند و سیم‌کشی هر خروجی جداگانه انجام می‌شود.
• قبل از اتصال هیتر، فن، رطوبت‌ساز یا خشک‌کن، مشخصات الکتریکی بار و رله بررسی شود.
• برای بارهای بزرگ یا جریان راه‌اندازی بالا، در صورت نیاز از رله یا کنتاکتور واسط استفاده شود.
• سنسور SHT20 در محلی نصب شود که واقعاً نماینده دما و رطوبت محیط موردنظر باشد.
• از قرار گرفتن مستقیم سنسور در آب یا روی منبع حرارتی خودداری شود.

سوالات متداول درباره ترموستات دیجیتال دما و رطوبت XY-WTH1

خرید ترموستات دیجیتال دما و رطوبت XY-WTH1

اگر می‌خواهید دما و رطوبت یک محیط را به‌صورت خودکار و مستقل کنترل کنید، ترموستات دیجیتال دما و رطوبت یکی از کاربردی‌ترین گزینه‌ها برای این کار است. وجود دو رله مستقل باعث می‌شود بتوانید هم‌زمان یک سیستم گرمایش یا سرمایش و یک سیستم رطوبت‌ساز یا خشک‌کن را مدیریت کنید.

سنسور SHT20 خارجی، نمایشگر دیجیتال، انتخاب خودکار حالت Heating/Cooling و Humidification/Dehumidification، قابلیت کالیبراسیون و ارتباط UART باعث شده ترموستات دیجیتال دما و رطوبت XY-WTH1 برای خانه هوشمند، گلخانه، تهویه، تجهیزات صنعتی سبک و انواع پروژه‌های کنترل شرایط محیطی انتخابی بسیار کاربردی باشد.
