ماژول ترموستات دیجیتال 12 ولت XH-W3001 یک کنترلر دمای دیجیتال جمع‌وجور و کاربردی برای روشن و خاموش کردن خودکار تجهیزات گرمایشی یا سرمایشی بر اساس دمای محیط است. این ترموستات با برق 12 ولت DC کار می‌کند و به کمک سنسور دمای NTC10K می‌تواند دمای محیط، محفظه، هوا یا سطح موردنظر را اندازه‌گیری کرده و بر اساس دو دمای Start و Stop خروجی را به‌صورت خودکار کنترل کند.

از این مدل می‌توان در پروژه‌هایی مانند کنترل فن تابلو برق، سیستم تهویه، گلخانه، دستگاه جوجه‌کشی، کنترل المنت 12 ولت، آکواریوم، محفظه‌های گرم‌کن، سیستم‌های سرمایشی کوچک و پروژه‌های الکترونیکی استفاده کرد. مهم‌ترین مزیت XH-W3001 این است که برای تعیین حالت گرمایش یا سرمایش نیازی به منوی پیچیده ندارد و تنها با تنظیم صحیح دمای شروع و توقف می‌توان نحوه عملکرد را مشخص کرد.

مشخصات XH-W3001 در یک نگاه

راهنمای سریع صفحه

• ترموستات دیجیتال XH-W3001 چیست؟
• نحوه عملکرد
• نحوه اتصال سیم‌ها
• مشخصات فنی
• تنظیم حالت گرمایش
• تنظیم حالت سرمایش
• کاربردها
• پیغام‌های نمایشگر
• سوالات متداول

ماژول ترموستات دیجیتال XH-W3001 چیست؟

ترموستات دیجیتال XH-W3001 یک کنترلر دمای ساده است که دمای اندازه‌گیری‌شده توسط سنسور را به‌طور پیوسته بررسی کرده و بر اساس مقادیر تعیین‌شده توسط کاربر، خروجی را روشن یا خاموش می‌کند. به این ترتیب می‌توان بدون حضور دائمی اپراتور، دمای یک محیط یا دستگاه را در محدوده مشخصی کنترل کرد.

برای مثال می‌توانید تعیین کنید زمانی که دمای یک محفظه از 25 درجه کمتر شد، المنت روشن شود و پس از رسیدن دما به 30 درجه، المنت خاموش شود. در یک کاربرد سرمایشی نیز می‌توان فن را در 35 درجه روشن کرد و پس از کاهش دما تا 30 درجه آن را خاموش کرد.

ترموستات 12 ولت XH-W3001 چگونه کار می‌کند؟

این کنترلر دو مقدار اصلی دارد: دمای شروع یا Start Temperature و دمای توقف یا Stop Temperature. رابطه بین این دو عدد مشخص می‌کند ترموستات در حالت گرمایش یا سرمایش قرار بگیرد.

اگر دمای شروع کمتر از دمای توقف باشد، دستگاه به‌صورت خودکار در حالت گرمایش کار می‌کند. اگر دمای شروع بیشتر از دمای توقف باشد، دستگاه وارد حالت سرمایش می‌شود. این طراحی باعث شده برای تغییر کاربرد از هیتر به فن نیازی به ورود به منوهای پیچیده یا تغییر پارامترهای متعدد وجود نداشته باشد.

سنسور NTC10K برای اندازه‌گیری دما

اندازه‌گیری دما در این ترموستات توسط یک سنسور NTC10K انجام می‌شود. پراب سنسور دارای پوشش فلزی است و کابل آن حدود یک متر طول دارد؛ بنابراین می‌توان خود کنترلر را در نقطه‌ای مناسب نصب کرد و سنسور را در محل واقعی اندازه‌گیری دما قرار داد.

این ویژگی به‌خصوص برای محفظه‌های گرمایشی، گلخانه، جوجه‌کشی، تابلو برق و سیستم‌هایی که کنترلر نباید مستقیماً در محل گرم یا مرطوب نصب شود کاربردی است. توجه داشته باشید ضدآب بودن پراب به معنی ضدآب بودن بدنه اصلی ترموستات نیست.

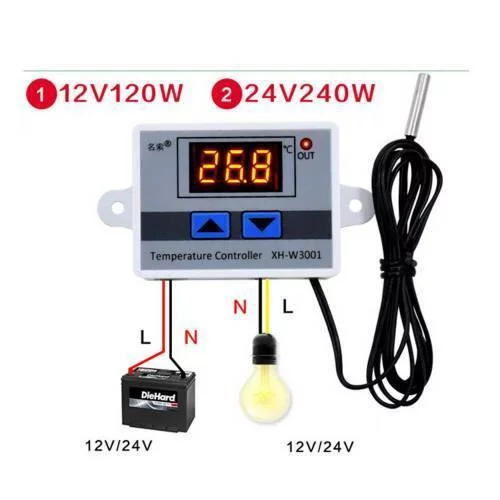

نحوه اتصال ماژول ترموستات دیجیتال 12 ولت

نسخه 12 ولت XH-W3001 برای تغذیه کنترلر و بار 12 ولتی طراحی شده است. در نسخه متداول چهار سیم برای ورودی برق و خروجی بار وجود دارد.

• سیم قرمز: اتصال به مثبت منبع تغذیه 12 ولت DC
• سیم مشکی ورودی: اتصال به منفی منبع تغذیه
• سیم زرد خروجی: اتصال به مثبت مصرف‌کننده 12 ولتی
• سیم مشکی خروجی: اتصال به منفی مصرف‌کننده

مصرف‌کننده می‌تواند یک فن 12 ولت، المنت 12 ولت، لامپ یا تجهیز دیگری باشد که ولتاژ و جریان آن با مشخصات خروجی کنترلر سازگار است.

نکته بسیار مهم درباره خروجی نسخه 12 ولت

در نسخه 12 ولت این کنترلر، بار خروجی نیز باید با 12 ولت DC سازگار باشد. عبارت «خروجی 24 ولت» که گاهی در توضیحات این محصول دیده می‌شود مربوط به نسخه 12 ولت نیست. همچنین برای این مدل حداکثر ظرفیت خروجی حدود 10 آمپر یا 120 وات در 12 ولت اعلام می‌شود و عددهایی مانند 1500 وات برای نسخه 12 ولت صحیح نیستند.

مشخصات فنی ماژول ترموستات دیجیتال XH-W3001

تنظیم دمای شروع و توقف

تنظیم Start Temperature

برای مشاهده دمای شروع یک‌بار دکمه UP را فشار دهید. برای تغییر مقدار، دکمه UP را حدود 3 ثانیه نگه دارید تا عدد روی نمایشگر شروع به چشمک زدن کند. سپس با کلیدهای بالا و پایین مقدار موردنظر را تنظیم کنید.

تنظیم Stop Temperature

برای مشاهده دمای توقف یک‌بار دکمه DOWN را فشار دهید. برای تنظیم، دکمه DOWN را حدود 3 ثانیه نگه دارید تا عدد چشمک بزند و سپس مقدار موردنظر را با کلیدهای بالا و پایین انتخاب کنید.

پس از چند ثانیه عدم فشردن کلید، مقدار تنظیم‌شده ذخیره شده و نمایشگر دوباره دمای فعلی سنسور را نمایش می‌دهد.

حالت گرمایش Heating

برای فعال شدن حالت گرمایش باید دمای شروع کمتر از دمای توقف باشد. در این حالت هنگامی که دما از مقدار Start پایین‌تر برود، خروجی فعال شده و هیتر یا المنت روشن می‌شود. پس از افزایش دما و رسیدن به مقدار Stop، خروجی خاموش خواهد شد.

حالت سرمایش Cooling

برای استفاده در سیستم سرمایشی باید دمای شروع بیشتر از دمای توقف تنظیم شود. در این حالت وقتی دما از Start بیشتر شود، خروجی فعال شده و فن یا سیستم سرمایشی روشن می‌شود. پس از کاهش دما تا Stop، خروجی خاموش خواهد شد.

کاربرد در گلخانه

در گلخانه کنترل دما یکی از عوامل مهم برای حفظ شرایط مناسب رشد گیاه است. با قرار دادن سنسور XH-W3001 در نقطه مناسب می‌توان فن تهویه، سیستم گرمایشی یا سایر تجهیزات کنترل دما را بر اساس دو آستانه تعیین‌شده روشن و خاموش کرد.

توجه داشته باشید این محصول رطوبت‌سنج نیست و فقط دما را اندازه‌گیری می‌کند. برای کنترل رطوبت گلخانه باید از سنسور یا کنترلر رطوبت جداگانه استفاده شود.

کاربردهای ماژول ترموستات دیجیتال 12 ولت

• دستگاه جوجه‌کشی: کنترل سیستم گرمایشی با توجه به دمای محفظه
• گلخانه: روشن و خاموش کردن فن یا تجهیزات گرمایشی
• تابلو برق: کنترل خودکار فن تهویه بر اساس دمای داخلی تابلو
• سیستم‌های سرمایشی: کنترل فن و تجهیزات خنک‌کننده 12 ولت
• المنت و هیتر: کنترل دمای سیستم‌های گرمایشی کم‌ولتاژ
• آکواریوم و محفظه‌ها: کنترل تجهیزات سازگار بر اساس دمای سنسور
• پروژه‌های DIY: ساخت کنترلر دمای ساده بدون برنامه‌نویسی
• پروژه‌های الکترونیکی: حفاظت حرارتی یا کنترل فن تجهیزات
• سیستم‌های خورشیدی و باتری: فعال کردن فن خنک‌کننده در دمای تعیین‌شده

آیا می‌توان المنت 12 ولت را مستقیم به XH-W3001 وصل کرد؟

اگر ولتاژ المنت 12 ولت و جریان مصرفی آن در محدوده مجاز کنترلر باشد، امکان استفاده وجود دارد. با این حال برای بارهایی که جریان آن‌ها به محدوده 10 آمپر نزدیک است، بهتر است حاشیه ایمنی در نظر گرفته شود و ماژول به‌صورت دائمی در حداکثر توان خود کار نکند.

برای بارهای بزرگ‌تر یا تجهیزاتی که جریان راه‌اندازی زیادی دارند، استفاده از رله قدرت، MOSFET یا کنتاکتور متناسب با نوع پروژه روش مناسب‌تری است و XH-W3001 می‌تواند فرمان کنترل را برای مدار قدرت فراهم کند.

پیغام‌های نمایشگر XH-W3001

نکات مهم هنگام نصب

• قبل از اتصال برق، پلاریته مثبت و منفی ورودی را بررسی کنید.
• منبع تغذیه 12 ولت باید توان کافی برای خود کنترلر و مصرف‌کننده را داشته باشد.
• از اتصال بار با جریان بیشتر از ظرفیت خروجی خودداری کنید.
• برای جریان‌های بالا از سیم با سطح مقطع مناسب استفاده کنید.
• اتصالات ضعیف می‌توانند باعث گرم شدن سیم یا افت ولتاژ شوند.
• بدنه کنترلر را در معرض آب، بخار شدید یا رطوبت مستقیم قرار ندهید.
• پراب سنسور را در نقطه‌ای قرار دهید که واقعاً نماینده دمای محیط مورد کنترل باشد.
• سنسور را مستقیماً روی المنت قرار ندهید مگر اینکه هدف اندازه‌گیری دمای همان نقطه باشد.

سوالات متداول درباره ترموستات دیجیتال XH-W3001

جمع‌بندی و خرید ماژول ترموستات دیجیتال 12 ولت XH-W3001

ماژول ترموستات دیجیتال 12 ولت XH-W3001 به همراه سنسور دما NTC10K یک راهکار ساده و اقتصادی برای کنترل خودکار دما در پروژه‌های گرمایشی و سرمایشی است. نمایشگر دیجیتال، سنسور خارجی، تنظیم مجزای دمای شروع و توقف و پشتیبانی خودکار از حالت Heating و Cooling باعث شده این مدل برای طیف گسترده‌ای از پروژه‌های 12 ولتی کاربرد داشته باشد.

اگر قصد کنترل فن تابلو برق، المنت 12 ولت، سیستم تهویه گلخانه، محفظه گرم‌کن، پروژه جوجه‌کشی یا یک سیستم کنترل دمای DIY را دارید، XH-W3001 بدون نیاز به برنامه‌نویسی امکان تعیین محدوده دمای موردنظر را فراهم می‌کند. تنها کافی است توان مصرف‌کننده، ولتاژ کاری و نحوه سیم‌کشی را قبل از نصب بررسی کنید تا کنترلر در محدوده مجاز خود مورد استفاده قرار گیرد.
