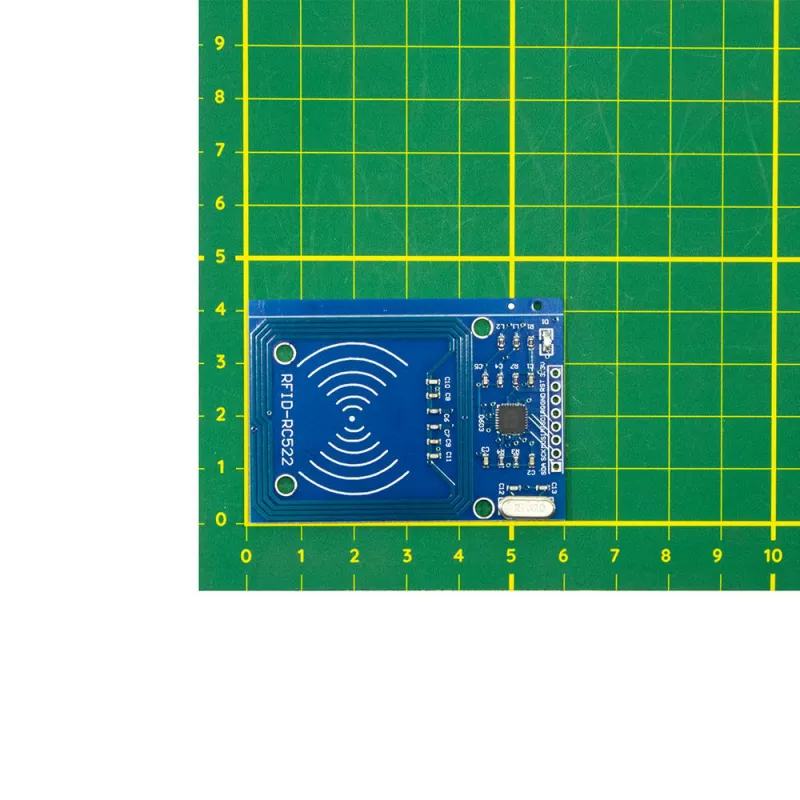

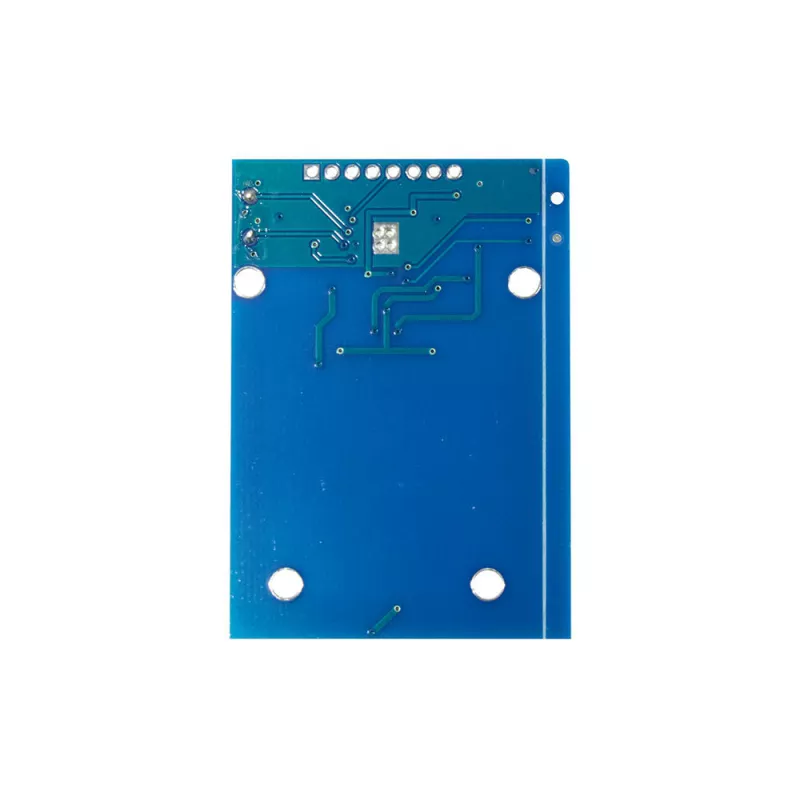

ماژول RFID خواندن و نوشتن مدل RC522 فرکانس 13.56MHz به همراه کارت و تگ
ویژگی های محصول
- ماژول RFID RC522 مبتنی بر چیپ MFRC522 با فرکانس کاری 13.56MHz
- مناسب خواندن UID و خواندن/نوشتن داده روی کارتها و تگهای سازگار ISO/IEC 14443 A / MIFARE
- تغذیه 3.3 ولت و ارتباط متداول با میکروکنترلر از طریق SPI
- قابل راهاندازی با Arduino، ESP32، ESP8266، STM32 و بردهای سازگار
- مناسب کنترل دسترسی، حضور و غیاب، شناسایی کاربر و پروژههای RFID
- به همراه کارت RFID و تگ جاسوئیچی برای شروع سریعتر پروژه
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
ضمانت اصالت | قیمت مناسب | ارسال فوری
2,747,000 ریال
موجودی: 4 عدد
کاربران این محصولات را هم دیدهاند
ماژول RFID RC522 فرکانس 13.56MHz | خواندن و نوشتن به همراه کارت و تگ
13.56 MHz
فرکانس ارتباط میان Reader و کارت یا تگ سازگار.
ISO/IEC 14443 A
خانواده اصلی استاندارد کارتهای بدون تماس پشتیبانیشده.
SPI
رابط رایج برای راهاندازی برد RC522 با میکروکنترلر.
3.3V
تغذیه متداول برد RC522؛ مستقیماً به 5 ولت متصل نشود.
RFID چیست و RC522 چگونه کارت را بدون تماس میخواند؟
در یک سیستم RFID یا Radio Frequency Identification، شناسایی اطلاعات از طریق میدان الکترومغناطیسی انجام میشود و برای خواندن کارت نیازی به تماس فلزی مانند کارتهای مغناطیسی یا کانکتورهای الکتریکی نیست.
آنتن PCB روی RC522 یک میدان با فرکانس 13.56MHz ایجاد میکند. هنگامی که یک تگ پسیو سازگار به محدوده آنتن نزدیک شود، انرژی موردنیاز خود را از همین میدان دریافت کرده و با روش ارتباط تعریفشده در استاندارد، اطلاعات را با Reader مبادله میکند.
خواندن UID با خواندن حافظه کارت چه تفاوتی دارد؟
یکی از نکات مهمی که در بسیاری از توضیحات RC522 نادیده گرفته میشود، تفاوت میان شناسایی کارت و خواندن یا نوشتن حافظه آن است.
خواندن UID
برای تشخیص اینکه چه کارت یا تگی در مقابل Reader قرار گرفته است، میتوان شناسه آن را دریافت و در نرمافزار پروژه بررسی کرد.
خواندن و نوشتن حافظه
در کارتهایی که حافظه و ساختار دسترسی سازگار دارند، میتوان بر اساس نوع کارت و مجوزهای آن، بلوکهای حافظه مناسب را خواند یا تغییر داد.
عبارت «Read/Write» به معنی امکان نوشتن روی هر کارت 13.56MHz نیست. قابلیت نوشتن به نوع کارت، ساختار حافظه، سطح دسترسی و پروتکل سازگار بستگی دارد.
چیپ MFRC522؛ قلب این ماژول
بخش اصلی این برد تراشه MFRC522 است؛ یک Reader/Writer IC برای ارتباط بدون تماس 13.56MHz که برای ISO/IEC 14443 A، MIFARE و NTAG طراحی شده است.
این تراشه وظایفی مانند تولید و دریافت سیگنال RF، مدولاسیون و دمدولاسیون، مدیریت Frame، بررسی Parity و CRC و ارتباط با کنترلر میزبان را انجام میدهد؛ بنابراین بخش قابل توجهی از لایه فیزیکی RFID داخل یک IC مجتمع شده است.
خود تراشه MFRC522 از رابطهای SPI، I²C و Serial UART برای ارتباط با Host پشتیبانی میکند. با این حال روی ماژولهای RC522 آماده، نوع سیمبندی PCB تعیین میکند کدام رابط عملاً قابل استفاده باشد. در برد متداول این محصول، SPI مسیر استاندارد و پیشنهادی برای راهاندازی است.
مشخصات فنی ماژول RFID RC522
| مشخصه | توضیح |
|---|---|
| مدل | RC522 |
| تراشه اصلی | MFRC522 |
| نوع عملکرد | RFID Reader / Writer |
| فرکانس RF | 13.56MHz |
| استاندارد اصلی | ISO/IEC 14443 Type A / MIFARE / NTAG |
| تغذیه ماژول | 3.3 ولت |
| رابط متداول برد | SPI |
| رابطهای پشتیبانیشده توسط IC | SPI، I²C و UART |
| حداکثر سرعت رابط SPI تراشه | تا 10Mbit/s |
| سرعت RF پشتیبانیشده | 106 تا 848kBd برای ISO/IEC 14443 A در تراشه |
| فاصله خواندن | وابسته به کارت، تگ، آنتن، جهت قرارگیری و شرایط محیط؛ برای MFRC522 تا حدود 50mm بهعنوان مقدار معمول دیتاشیت ذکر شده است |
| محتویات این محصول | ماژول RC522 + کارت RFID + تگ |
عدد 10Mbit/s مربوط به حداکثر سرعت رابط SPI بین MFRC522 و میکروکنترلر است. ارتباط بیسیم میان Reader و کارت تحت استاندارد ISO/IEC 14443 A سرعتهای دیگری دارد.
برد واقعی خواندن RC522 چقدر است؟
برد خواندن RFID عدد ثابتی نیست. ابعاد و تنظیم آنتن Reader، نوع و اندازه آنتن کارت یا تگ، زاویه قرارگیری، وجود فلز در اطراف مدار و نویز RF همگی روی فاصله عملی اثر دارند.
برای خود MFRC522، NXP در حالت Read/Write فاصله عملی معمول را تا حدود 50 میلیمتر و وابسته به اندازه و Tune شدن آنتن اعلام میکند. بنابراین برای یک صفحه فنی دقیق، بهتر است عددهای تبلیغاتی مانند «10 سانتیمتر تضمینی» مبنای طراحی قرار نگیرند.
تگ کوچک جاسوئیچی میتواند با کارت بزرگ رفتار متفاوتی داشته باشد.
قرار گرفتن دو آنتن تقریباً روبهروی هم معمولاً شرایط بهتری ایجاد میکند.
جانمایی نامناسب در کنار فلز میتواند میدان RF و عملکرد Reader را تغییر دهد.
تغذیه و طراحی مناسب مدار برای عملکرد پایدار سیستم اهمیت دارد.
پایههای ماژول RFID RC522
در استفاده متداول با SPI، پایههای اصلی RC522 به خطوط SPI میکروکنترلر متصل میشوند. نام دقیق پایهها روی PCB را قبل از سیمکشی بررسی کنید.
تغذیه ماژول
زمین مدار
کلاک رابط SPI
داده از Controller به RC522
داده از RC522 به Controller
Chip Select در استفاده متداول SPI
Reset / Power-down کنترلشده
خروجی Interrupt؛ بسته به طراحی نرمافزار ممکن است استفاده نشود.
اتصال RC522 به Arduino و میکروکنترلر
روش متداول راهاندازی این برد استفاده از SPI است. این موضوع باعث میشود RC522 بهسادگی با بسیاری از بردهای توسعه مانند Arduino، ESP32، ESP8266 و STM32 قابل استفاده باشد؛ البته شماره پایههای SPI در هر برد متفاوت است.
این برد برای تغذیه 3.3V استفاده میشود. هنگام اتصال به کنترلرهای 5 ولتی، علاوه بر تغذیه، سازگاری سطح منطقی خطوط ارتباطی را نیز در طراحی مدار بررسی کنید.
چه کارتها و تگهایی با MFRC522 مرتبط هستند؟
MFRC522 برای ارتباط با محصولات مبتنی بر ISO/IEC 14443 A/MIFARE و NTAG طراحی شده است. دیتاشیت NXP بهطور مشخص از خانوادههای MF1xxS20، MF1xxS50 و MF1xxS70 نیز نام میبرد.
اما در انتخاب کارت یا تگ فقط فرکانس 13.56MHz کافی نیست؛ دو محصول میتوانند در یک فرکانس کار کنند ولی از پروتکل یا ساختار حافظه متفاوتی استفاده کنند.
قبل از خرید تعداد زیاد کارت یا تگ برای یک پروژه، استاندارد، نوع چیپ کارت و قابلیت موردنیاز برای Read/Write را با RC522 و نرمافزار پروژه تطبیق دهید.
کاربردهای ماژول RFID RC522
RC522 بیشترین ارزش خود را در پروژههایی نشان میدهد که نیاز به تشخیص یک کارت یا تگ نزدیک به Reader وجود دارد. برای چنین سیستمهایی میتوان UID یا داده موردنیاز کارت سازگار را دریافت کرد و سپس تصمیمگیری اصلی را در میکروکنترلر یا نرمافزار انجام داد.
کنترل دسترسی
شناسایی کارتهای تعریفشده و صدور فرمان برای بخش بعدی سیستم.
شناسایی کاربر
ثبت و مقایسه UID کارت یا تگ در پروژههای آموزشی و توسعهای.
حضور و غیاب
ساخت نمونه سیستم ثبت ورود و خروج بر اساس کارتهای تعریفشده.
اتوماسیون
اجرای یک فرمان مشخص پس از تشخیص کارت یا تگ مجاز.
آموزش RFID
یادگیری عملی RF، UID، حافظه کارت، SPI و ساختار Reader/Tag.
نمونهسازی سریع
ساخت Prototype سیستمهای شناسایی پیش از طراحی سختافزار نهایی.
آیا RC522 برای سیستم امنیتی حرفهای مناسب است؟
RC522 یک RFID Frontend و ابزار بسیار مناسب برای آموزش، توسعه و نمونهسازی است، اما امنیت کل یک سامانه کنترل دسترسی فقط توسط Reader تعیین نمیشود.
نوع کارت، نحوه احراز هویت، محل نگهداری اطلاعات، ساختار Firmware، مدیریت کلیدها و منطق Backend همگی بخشی از امنیت نهایی سیستم هستند. بنابراین در پروژهای که امنیت اهمیت بالایی دارد، صرفاً خواندن UID یک کارت نباید بهعنوان کل معماری امنیت در نظر گرفته شود.
Reader ≠ Security System
RC522 بخش ارتباط RFID را در اختیار شما قرار میدهد. تصمیم اینکه «چه کسی مجاز است» و «پس از شناسایی چه اتفاقی بیفتد» باید توسط معماری نرمافزاری و سختافزاری سیستم شما طراحی شود.
RC522 برای چه پروژهای انتخاب مناسبی است؟
میخواهید کارت یا تگ 13.56MHz سازگار با ISO14443A را در فاصله نزدیک بخوانید.
به یک Reader ارزان و شناختهشده برای Arduino، ESP یا STM32 نیاز دارید.
به RFID دوربرد برای خواندن تگها از فاصله زیاد نیاز دارید.
قصد دارید هر نوع کارت یا تگ 13.56MHz را بدون بررسی استاندارد آن استفاده کنید.
ماژول RFID RC522 با RFIDهای 125kHz چه تفاوتی دارد؟
یکی از اشتباهات رایج هنگام خرید RFID این است که فقط ظاهر کارت و Reader بررسی شود. RC522 در 13.56MHz کار میکند و کارت یا تگ باید از فناوری سازگار با آن استفاده کند.
بنابراین یک کارت یا تگ 125kHz صرفاً به دلیل RFID بودن، توسط RC522 قابل خواندن نیست. Reader و Tag باید از نظر فرکانس و پروتکل با یکدیگر سازگار باشند.
| موضوع | RC522 |
|---|---|
| فرکانس | 13.56MHz |
| خانواده استاندارد اصلی | ISO/IEC 14443 A / MIFARE / NTAG |
| تگ 125kHz | سازگار نیست |
| کاربرد مناسب | RFID نزدیکبرد و پروژههای شناسایی |
نکات مهم برای عملکرد بهتر ماژول RFID RC522
- برای تغذیه ماژول از 3.3V استفاده کنید.
- نوع کارت یا تگ را از نظر فرکانس و استاندارد با RC522 تطبیق دهید.
- در پروژههای متداول، اتصال SPI را مطابق پینآوت برد کنترلر انجام دهید.
- کارت را هنگام تست تقریباً موازی با سطح آنتن PCB قرار دهید.
- Reader را تا حد امکان از صفحات فلزی بزرگ و منابع نویز RF دور نگه دارید.
- برای پروژه نهایی، فقط UID را جایگزین یک معماری کامل امنیتی نکنید.
- در نوشتن حافظه کارت، ابتدا ساختار و سطح دسترسی همان نوع کارت را بررسی کنید.
سؤالات متداول درباره ماژول RFID RC522
ماژول RFID چیست؟
RC522 یک ماژول Reader/Writer RFID بر پایه تراشه MFRC522 است که برای ارتباط با کارتها و تگهای سازگار در فرکانس 13.56MHz استفاده میشود.
ماژول RFID روی چه فرکانسی کار میکند؟
فرکانس کاری بخش RFID آن 13.56MHz است.
آیا ماژول RFID RC522 قابلیت نوشتن روی کارت را دارد؟
بله، MFRC522 Reader/Writer است؛ اما امکان نوشتن به نوع کارت، ساختار حافظه و مجوزهای دسترسی همان کارت بستگی دارد.
آیا کارت 125kHz با ماژول RFID RC522 کار میکند؟
خیر. RC522 یک Reader با فرکانس 13.56MHz است و کارت یا تگ باید از فناوری و پروتکل سازگار استفاده کند.
فاصله خواندن ماژول RFID RC522 چقدر است؟
فاصله واقعی به کارت، تگ، آنتن، زاویه و محیط بستگی دارد. برای MFRC522، دیتاشیت NXP فاصله معمول Read/Write را تا حدود 50 میلیمتر با توجه به ابعاد و تنظیم آنتن ذکر میکند.
آیا ماژول RFID RC522 با Arduino کار میکند؟
بله. راهاندازی این برد از طریق SPI بسیار رایج است و کتابخانههای نرمافزاری شناختهشده برای MFRC522 در اکوسیستم Arduino وجود دارند.
آیا میتوان ماژول RFID RC522 را به ESP32 متصل کرد؟
بله. ESP32 دارای رابط SPI است و میتوان با سیمبندی و پیکربندی مناسب از RC522 در پروژههای مبتنی بر ESP32 استفاده کرد.
آیا ماژول RFID کارت و تگ هم دارد؟
بله، این محصول به همراه کارت RFID و تگ ارائه میشود و برای تست و شروع پروژه مجموعه کاملتری در اختیار شما قرار میدهد.
