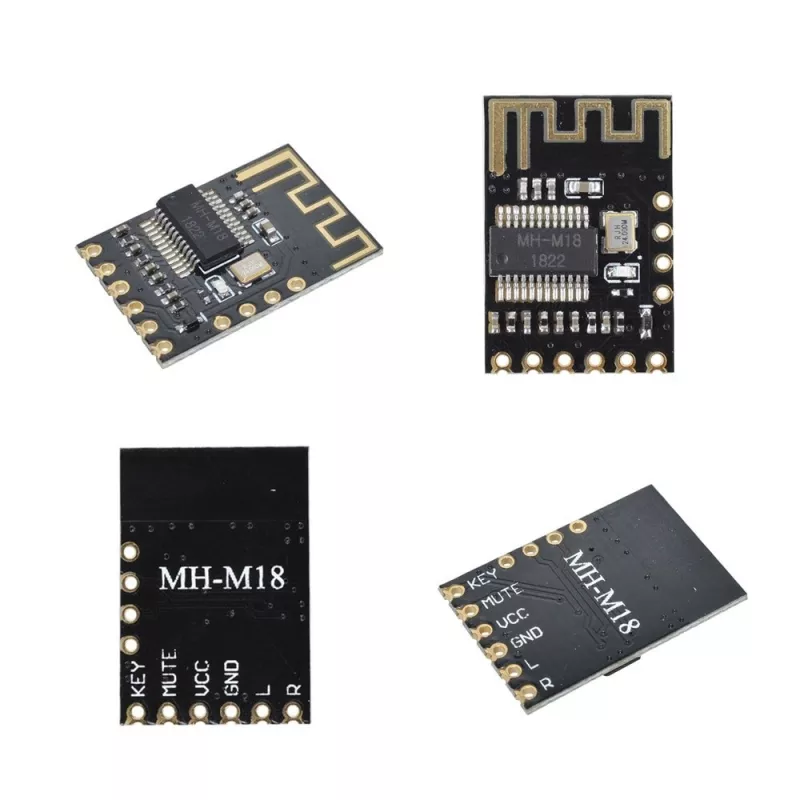

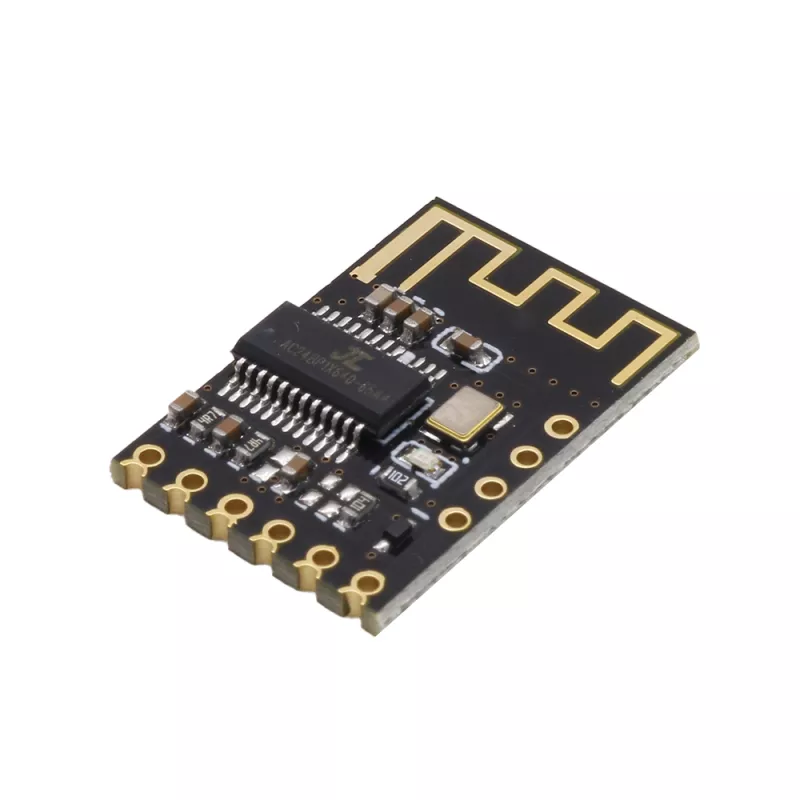

ماژول گیرنده بلوتوث صوتی MH-M18 نسخه 4.2 استریو | حذف نویز قوی
ویژگی های محصول
- 📶 پشتیبانی از بلوتوث نسخه 4.2 با برد تا 20 متر
- 🎵 خروجی صدای استریو دو کانال با کیفیت بالا
- 🔊 پشتیبانی از فرمتهای WAV / WMA / FLAC / APE / MP3
- ⚡ مصرف جریان بسیار پایین (حداکثر 20 میلیآمپر)
- 📏 ابعاد بسیار کوچک و مناسب پروژههای DIY
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
ضمانت اصالت | قیمت مناسب | ارسال فوری
قیمت اصلی: 1,559,000 ریال بود.1,466,000 ریالقیمت فعلی: 1,466,000 ریال.
کاربران این محصولات را هم دیدهاند
ماژول بلوتوث صوتی MH-M18 نسخه 4.2 | گیرنده استریو
ماژول گیرنده بلوتوث صوتی MH-M18 دقیقاً چه کاری انجام میدهد؟
کار اصلی این برد دریافت صوت از طریق Bluetooth است. پس از تأمین تغذیه، دستگاه فرستنده مانند گوشی موبایل به ماژول متصل میشود و صدای در حال پخش از طریق خروجیهای صوتی چپ و راست ماژول در اختیار بخش بعدی سیستم قرار میگیرد.
موسیقی یا صدای موردنظر را از طریق Bluetooth ارسال میکند.
ارتباط بلوتوثی را دریافت کرده و سیگنال صوتی استریو را در خروجی ارائه میدهد.
سیگنال صوتی خروجی ماژول را تقویت کرده و توان لازم برای اسپیکر را تأمین میکند.
⚠️ نکته مهم درباره خروجی صوتی MH-M18
ماژول گیرنده بلوتوث صوتی MH-M18 را بهعنوان گیرنده و منبع سیگنال صوتی در نظر بگیرید. خروجیهای L و R برای ورود به بخش صوتی یا آمپلیفایر مناسب هستند؛ برای راهاندازی یک اسپیکر پسیو معمولی باید تقویتکننده صوتی متناسب با اسپیکر در مدار وجود داشته باشد.
چرا MH-M18 برای بلوتوثی کردن سیستم صوتی کاربردی است؟
در بسیاری از پروژهها نیازی نیست کل سیستم صوتی تعویض شود. اگر بخش آمپلیفایر سالم است و فقط ارتباط Bluetooth وجود ندارد، اضافه کردن یک گیرنده کوچک میتواند همان سیستم را برای دریافت صوت بیسیم آماده کند.
این موضوع بهخصوص برای آمپلیفایرهای قدیمی، پروژههای دستساز و اسپیکرهایی که ورودی صوتی دارند اما Bluetooth داخلی ندارند کاربردی است.
با ابعاد تقریبی 23×11×2 میلیمتر، فضای زیادی داخل پروژه اشغال نمیکند.
جریان کاری پایین، استفاده از آن را در پروژههای کوچک و باتریخور سادهتر میکند.
کانالهای چپ و راست بهصورت جداگانه برای اتصال به ورودی سیستم صوتی در دسترس هستند.
برای پروژهای که فقط دریافت صوت بلوتوثی نیاز دارد، ساختار مدار نسبتاً ساده و جمعوجوری ایجاد میکند.

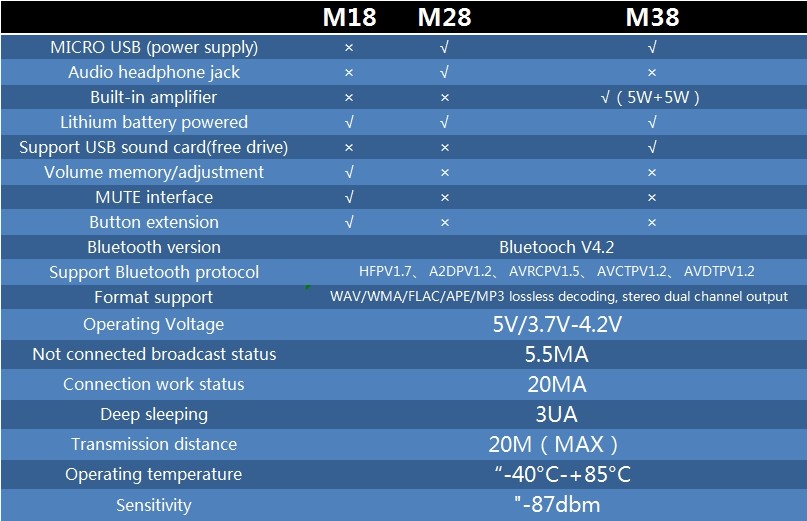

مشخصات فنی ماژول گیرنده بلوتوث صوتی MH-M18
| مشخصه | مقدار |
|---|---|
| مدل | MH-M18 |
| نوع | گیرنده صوتی Bluetooth |
| نسخه Bluetooth | 4.2 |
| ولتاژ کاری | 3.7 تا 5 ولت DC |
| حداکثر جریان کاری | حدود 20 میلیآمپر |
| جریان بدون اتصال | حدود 5.5 میلیآمپر |
| جریان حالت Sleep | حدود 3µA |
| خروجی صوتی | استریو، کانال چپ و راست |
| برد ارتباط | تا حدود 20 متر در فضای باز و شرایط مناسب |
| حساسیت گیرندگی | -87dBm |
| ابعاد تقریبی | 23×11×2 میلیمتر |

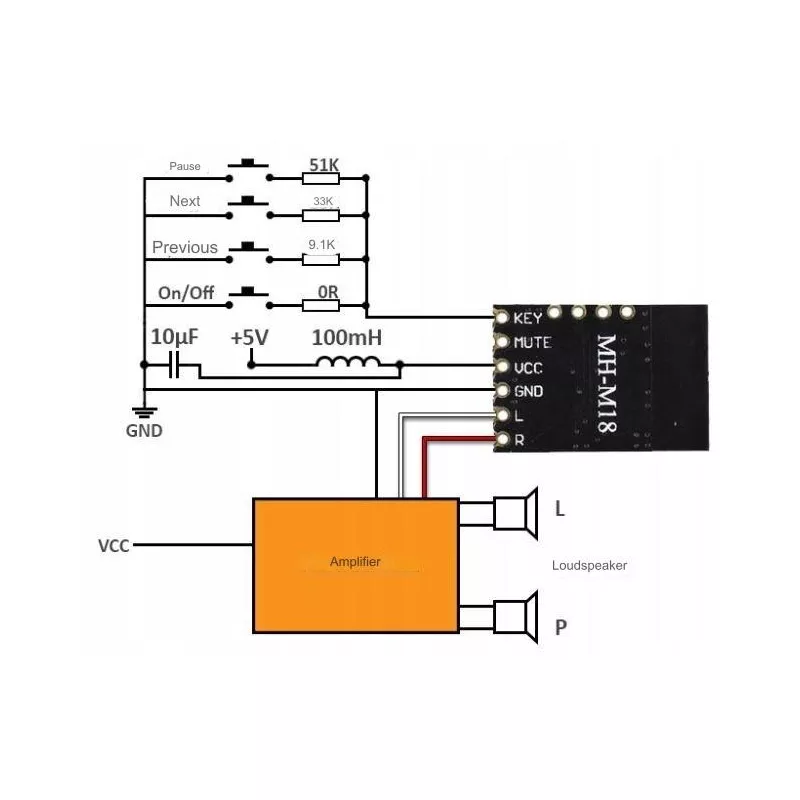

اتصال ماژول گیرنده بلوتوث صوتی MH-M18 به آمپلیفایر
برای استفاده معمول، ماژول به تغذیه مناسب متصل میشود و خروجیهای صوتی آن به ورودی چپ و راست آمپلیفایر انتقال پیدا میکنند.

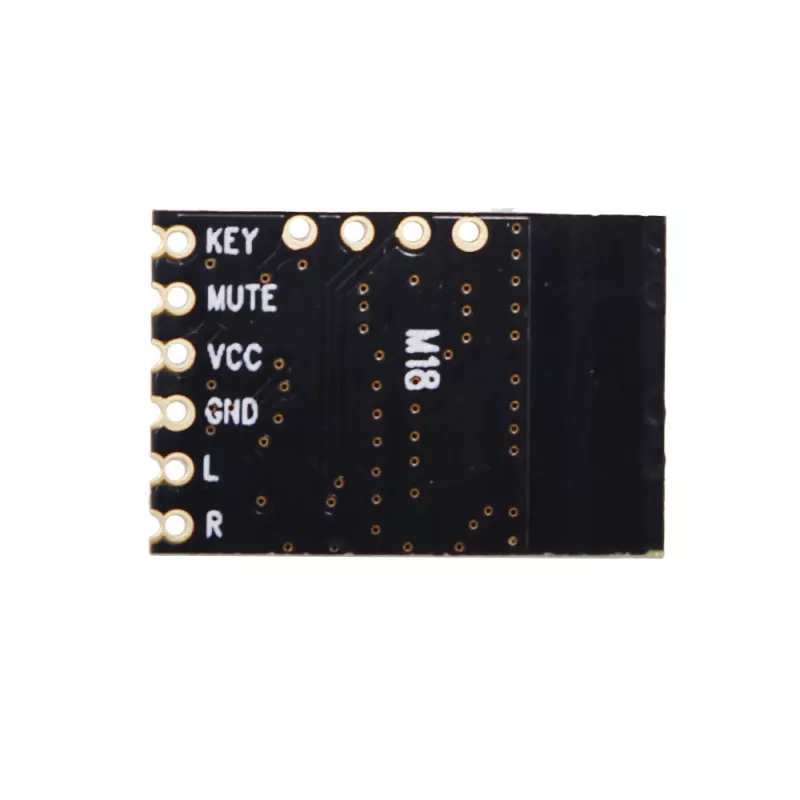

مسیر کلی اتصال
اتصال به تغذیه مناسب ماژول
زمین تغذیه و مرجع سیگنال صوتی
خروجی کانال صوتی چپ
خروجی کانال صوتی راست
بعد از روشن شدن ماژول، دستگاه فرستنده مانند تلفن همراه میتواند گیرنده Bluetooth را جستجو کرده و پس از اتصال، صدای پخششده از خروجی استریو ماژول دریافت شود.
وضعیت LED روی MH-M18
LED روی برد برای نمایش وضعیت ارتباط استفاده میشود. در زمانی که ارتباط Bluetooth برقرار نشده، LED وضعیت جستجو یا انتظار برای اتصال را نشان میدهد و پس از اتصال دستگاه، وضعیت آن تغییر میکند.
این نمایشگر ساده هنگام نصب ماژول داخل پروژه بسیار مفید است، چون بدون ابزار اضافی میتوان متوجه شد که ماژول روشن است و اتصال Bluetooth برقرار شده یا خیر.
چطور نویز خروجی MH-M18 را کمتر کنیم؟
در مدارهای صوتی، کیفیت تغذیه اهمیت زیادی دارد. یک منبع تغذیه پرنویز یا سیمکشی نامناسب میتواند خود را بهصورت هوم، وزوز یا نویز در خروجی صوتی نشان دهد.
برای طراحی تمیزتر مدار صوتی:
- از منبع تغذیه پایدار و کمنویز استفاده کنید.
- مسیرهای L و R را تا حد امکان کوتاه نگه دارید.
- مسیر سیگنال صوتی را از بخشهای سوئیچینگ و سیمهای پرجریان دور نگه دارید.
- زمین مدار را با دقت طراحی کنید.
- در صورت نیاز از فیلترینگ و خازنهای بایپس مناسب در بخش تغذیه استفاده کنید.
- در سیمکشی طولانی یا محیط پرنویز، کابل مناسب صوتی میتواند مفید باشد.
کاربردهای ماژول گیرنده بلوتوث صوتی MH-M18
اضافه کردن دریافت Bluetooth به سیستم صوتی دارای آمپلیفایر.
اضافه کردن ورودی صوتی بیسیم به آمپلیفایرهایی که Bluetooth داخلی ندارند.
قابل بررسی برای پروژههای صوتی خودرو با تغذیه و فیلترینگ مناسب.
ابعاد کوچک و مصرف پایین، آن را برای پروژههای صوتی باتریخور قابل بررسی میکند.
برای ساخت یا ارتقای تجهیزات صوتی دستساز و پروژههای آموزشی.
استفاده دوباره از آمپلیفایر یا اسپیکر سالم بدون نیاز به تعویض کل سیستم.
تفاوت MH-M18 با ماژول بلوتوث HC-05 چیست؟
یکی از اشتباهات رایج این است که تمام ماژولهایی که کلمه Bluetooth دارند برای یک کاربرد در نظر گرفته شوند.
MH-M18 یک گیرنده Bluetooth مخصوص صوت است و برای دریافت موسیقی و تحویل سیگنال صوتی استریو به مدار صوتی استفاده میشود.
در مقابل، ماژولهایی مانند HC-05 عمدتاً برای ارتباط داده سریال در پروژههای میکروکنترلری استفاده میشوند. بنابراین اگر هدف شما پخش موسیقی است، یک ماژول ارتباط سریال جای MH-M18 را نمیگیرد.
| ویژگی | MH-M18 | HC-05 |
|---|---|---|
| کاربرد اصلی | دریافت صوت | انتقال داده سریال |
| خروجی صوتی L/R | دارد | برای این کاربرد طراحی نشده |
| کاربرد در اسپیکر Bluetooth | مرتبط | هدف اصلی آن نیست |
| کاربرد با MCU | تمرکز اصلی روی صوت | ارتباط سریال با MCU |
آیا برای استفاده از MH-M18 به Arduino نیاز داریم؟
برای کاربرد اصلی این ماژول یعنی دریافت صوت Bluetooth و انتقال آن به آمپلیفایر، وجود Arduino یا میکروکنترلر جزو اجزای اصلی مسیر صوت نیست.
این موضوع MH-M18 را برای پروژههایی که فقط هدف آنها اضافه کردن Bluetooth به یک سیستم صوتی است سادهتر میکند.
برای اینکه توضیحات محصول بیش از حد به یک مقاله آموزشی تبدیل نشود، آموزش کامل را جداگانه در بخش آموزش تسلا شاپ قرار دادهایم.
قبل از خرید ماژول گیرنده بلوتوث صوتی MH-M18 به چه نکاتی توجه کنیم؟
اگر هدف شما اضافه کردن قابلیت Bluetooth به یک سیستم صوتی است، MH-M18 میتواند گزینه مناسبی باشد؛ اما قبل از خرید چند نکته را بررسی کنید.
این محصول برای دریافت صوت Bluetooth است، نه ارتباط سریال عمومی.

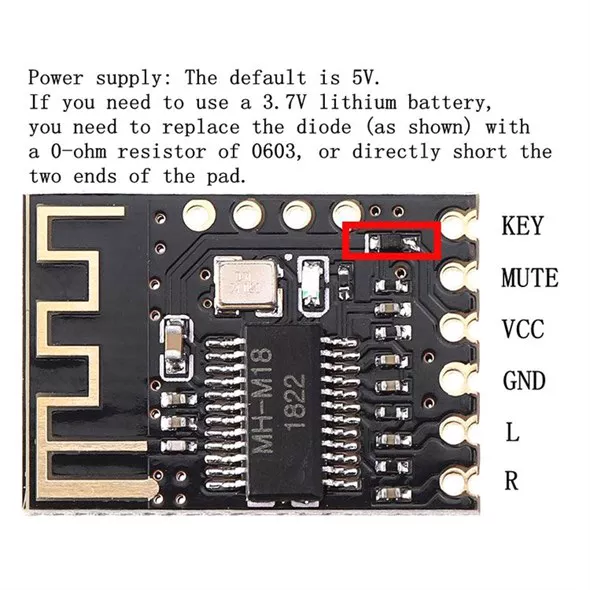

منبع تغذیه باید با محدوده کاری 3.7 تا 5 ولت ماژول سازگار باشد.
برای راهاندازی اسپیکر پسیو، بخش تقویت توان صوتی جداگانه لازم است.
ابعاد بسیار کوچک برد برای ساخت پروژههای فشرده یک مزیت محسوب میشود.
در پروژه صوتی، کیفیت منبع و جانمایی سیمها مستقیماً روی نتیجه نهایی تأثیر دارد.
ماژول خروجی چپ و راست جداگانه دارد؛ ساختار سیستم صوتی مقصد را قبل از اتصال مشخص کنید.
ماژول گیرنده بلوتوث صوتی MH-M18 برای چه کسی انتخاب مناسبی است؟
این ماژول بهخصوص برای کسی مناسب است که یک بخش صوتی یا آمپلیفایر آماده دارد و میخواهد بدون اضافه کردن یک برد بزرگ و پیچیده، قابلیت دریافت موسیقی از طریق Bluetooth را به آن اضافه کند.
برای تعمیرکاران و علاقهمندان DIY نیز اندازه کوچک MH-M18 باعث میشود بتوان آن را در بسیاری از پروژههای بازطراحی و ارتقای سیستم صوتی جای داد.
ماژول گیرنده بلوتوث صوتی MH-M18 انتخاب خوبی است اگر:
- یک آمپلیفایر دارید و فقط Bluetooth به آن اضافه میکنید.
- به خروجی صوتی استریو چپ و راست نیاز دارید.
- فضای نصب داخل دستگاه محدود است.
- پروژه شما با تغذیه 3.7 تا 5 ولت سازگار است.
- به یک گیرنده صوتی Bluetooth کوچک و کممصرف نیاز دارید.
سؤالات متداول درباره ماژول MH-M18
ماژول گیرنده بلوتوث صوتی MH-M18 چیست؟
MH-M18 یک ماژول گیرنده بلوتوث صوتی نسخه 4.2 با خروجی استریو چپ و راست است که برای اضافه کردن دریافت صوت بیسیم به سیستمهای صوتی استفاده میشود.
آیا ماژول گیرنده بلوتوث صوتی MH-M18 مستقیماً اسپیکر را راهاندازی میکند؟
MH-M18 را باید بهعنوان گیرنده و منبع سیگنال صوتی در نظر گرفت. برای راهاندازی اسپیکر پسیو، سیگنال خروجی باید وارد آمپلیفایر متناسب با اسپیکر شود.
ولتاژ کاری ماژول گیرنده بلوتوث صوتی MH-M18 چقدر است؟
طبق مشخصات این محصول، محدوده تغذیه 3.7 تا 5 ولت DC است.
برد Bluetooth ماژول گیرنده بلوتوث صوتی MH-M18 چقدر است؟
برد ارتباط در فضای باز و شرایط مناسب میتواند تا حدود 20 متر باشد. موانع، نویز و شرایط نصب روی فاصله واقعی اثر میگذارند.
آیا ماژول گیرنده بلوتوث صوتی MH-M18 خروجی استریو دارد؟
بله، خروجی صوتی چپ و راست بهصورت جداگانه در اختیار مدار قرار میگیرد.
آیا برای ماژول گیرنده بلوتوث صوتی MH-M18 به Arduino نیاز است؟
برای کاربرد اصلی دریافت صوت Bluetooth و ارسال آن به آمپلیفایر، Arduino بخش ضروری مسیر صوت نیست.
تفاوت MH-M18 و HC-05 چیست؟
MH-M18 برای دریافت صوت Bluetooth طراحی شده است، در حالی که HC-05 عمدتاً برای ارتباط داده سریال با میکروکنترلر استفاده میشود.
علت نویز در خروجی ماژول گیرنده بلوتوث صوتی MH-M18 چیست؟
منبع تغذیه پرنویز، جانمایی نامناسب سیمها، حلقههای زمین و نزدیکی مسیر صوتی به مدارهای سوئیچینگ میتوانند روی کیفیت صوت اثر بگذارند.
خرید ماژول گیرنده بلوتوث صوتی MH-M18
اگر میخواهید یک آمپلیفایر، اسپیکر اکتیو یا سیستم صوتی قدیمی را به Bluetooth مجهز کنید، MH-M18 راهکاری کوچک و کاربردی برای دریافت بیسیم صدا است.
این ماژول با Bluetooth 4.2، خروجی استریو L/R، تغذیه 3.7 تا 5 ولت و مصرف پایین برای طیف متنوعی از پروژههای صوتی و DIY قابل استفاده است.
قبل از خرید تنها کافی است مطمئن شوید تغذیه پروژه مناسب است و برای راهاندازی اسپیکر، آمپلیفایر متناسب با توان و امپدانس بلندگو در اختیار دارید.
