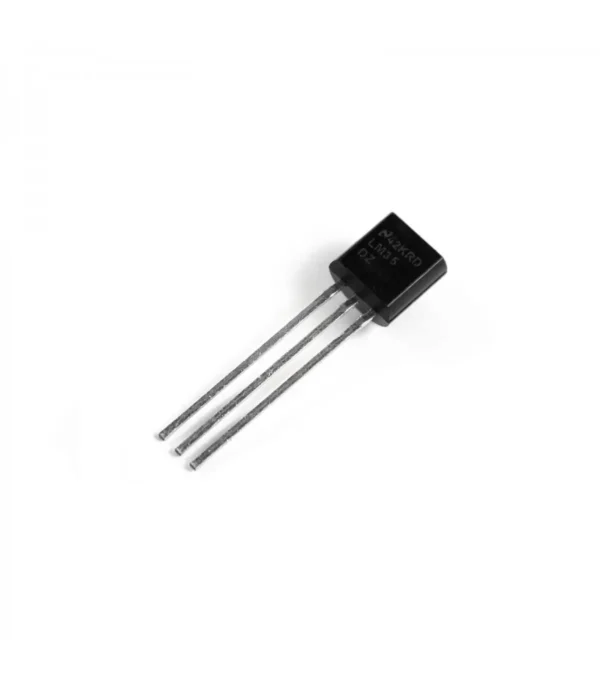

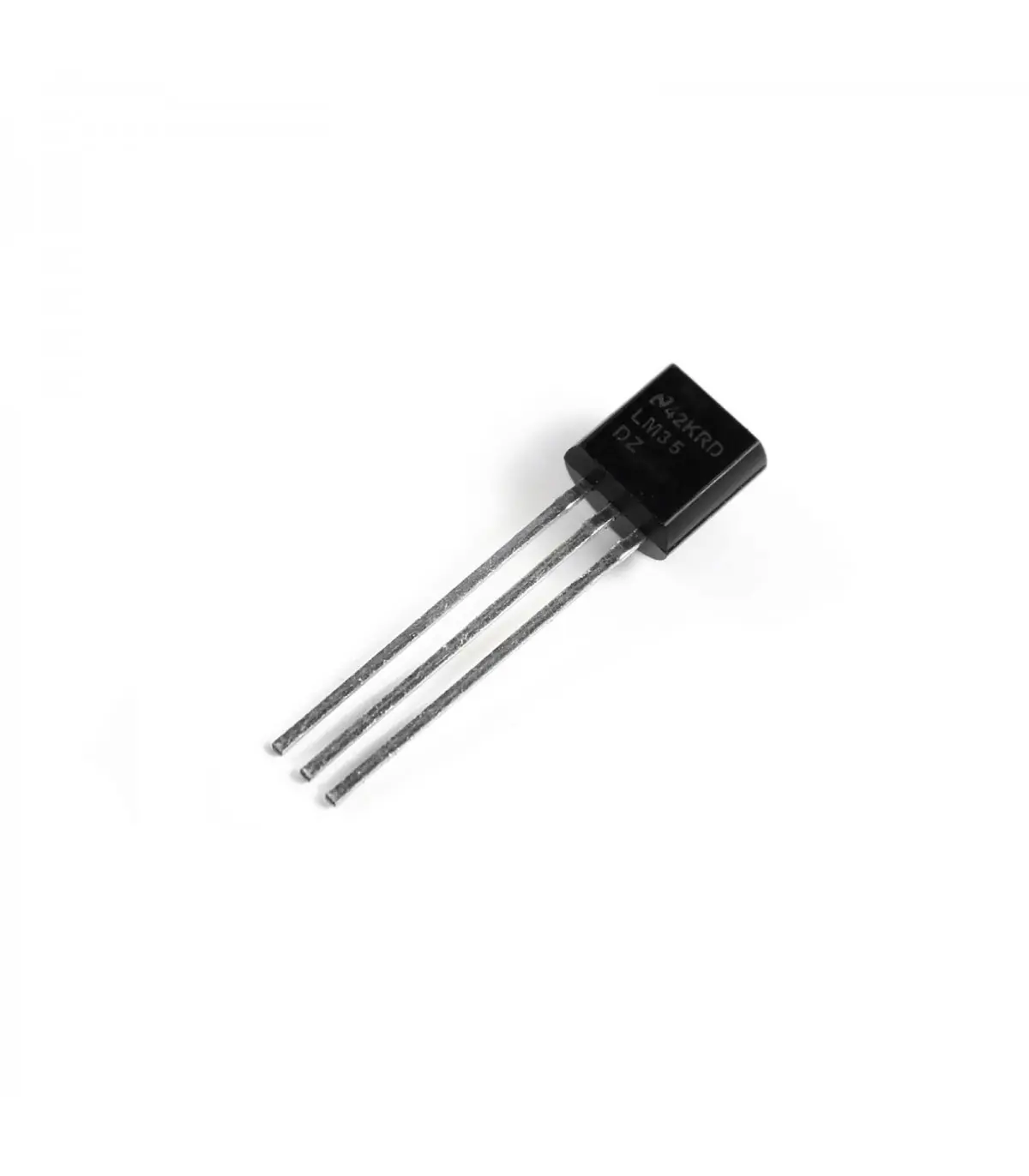

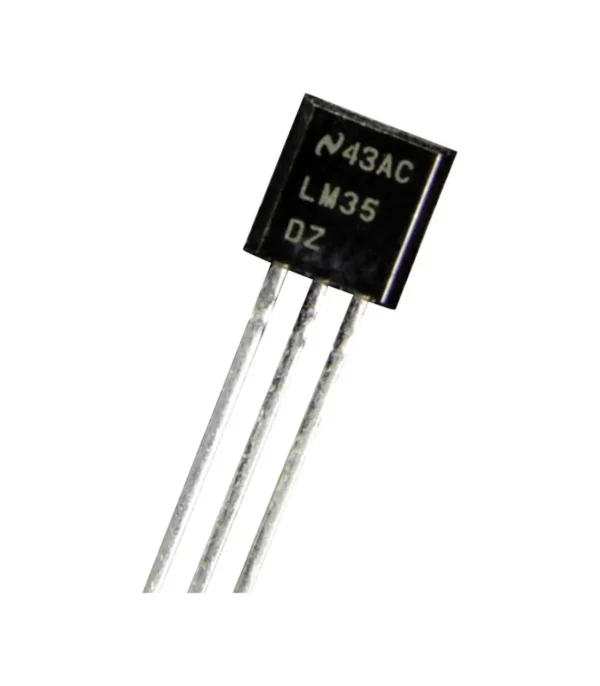

سنسور دمای LM35DZ
ویژگی های محصول
- سنسور دما آنالوگ با دقت ±0.5 درجه سانتی‌گراد
- رنج اندازه‌گیری دما از -55 تا +150 درجه سانتی‌گراد
- ولتاژ خروجی خطی به ازای هر درجه 10mV
- قابل استفاده با تمام میکروکنترلرها و Arduino
- مناسب برای سیستم‌های کنترل دما و پروژه‌های علمی
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
خرید این کالا با
- گارانتی اصالت و سلامت فیزیکی کالا
- هفت روز ضمانت بازگشت کالا
- 30 هزار تومان تخفیف اولین خرید با کد TESLA (حداقل خرید 300 هزار تومان)
امکان ارسال فوری کالا در تهران
امکان ارسال رایگان کالا به تمام نقاط کشور
قیمت اصلی: 42,900 تومان بود.32,800 تومانقیمت فعلی: 32,800 تومان.
2 در انبار
محصولات مرتبط
سنسور دمای LM35DZ – دقیق، ارزان و پرکاربرد
سنسور دمای LM35DZ یکی از محبوب‌ترین حسگرهای دما در پروژه‌های الکترونیکی و صنعتی است. این سنسور از نوع آنالوگ بوده و ولتاژ خروجی آن به‌صورت خطی با تغییر دما تغییر می‌کند. به ازای هر یک درجه سانتی‌گراد افزایش دما، ولتاژ خروجی حدود 10 میلی‌ولت بیشتر می‌شود. این ویژگی باعث شده تا اتصال سنسور LM35DZ به میکروکنترلرها از طریق مبدل ADC بسیار ساده و دقیق باشد.
مشخصات فنی سنسور دمای LM35DZ
این سنسور دما قادر است بازه‌ای از -55 تا +150 درجه سانتی‌گراد را با دقت حدود ±0.5 درجه سانتی‌گراد اندازه‌گیری کند. محدوده ولتاژ کاری آن بین 4 تا 30 ولت بوده و معمولاً با تغذیه 5 ولت عملکرد مطلوبی دارد. همچنین امپدانس خروجی پایین‌تر از 1 اهم باعث کاهش نویز و افزایش پایداری سیگنال می‌شود.
ویژگی‌های کلیدی سنسور LM35DZ:
- رنج دمایی: -55 تا +150 درجه سانتی‌گراد
- دقت اندازه‌گیری: ±0.5 درجه سانتی‌گراد
- ولتاژ خروجی خطی (10mV به ازای هر درجه سانتی‌گراد)
- ولتاژ تغذیه: 4 تا 30 ولت DC
- نوع خروجی: آنالوگ
- امپدانس خروجی: کمتر از 1 اهم
- نوع پکیج: TO-92 (مدل LM35DZ)
کاربردهای سنسور دمای LM35DZ
- سیستم‌های کنترل و مانیتورینگ دما
- ترموستات‌ها و سیستم‌های تهویه (HVAC)
- پروژه‌های آموزشی آردوینو و رزبری‌پای
- اندازه‌گیری دمای باتری و قطعات الکترونیکی
- سیستم‌های هشدار دما در تجهیزات صنعتی
- پروژه‌های گلخانه هوشمند
نحوه اتصال سنسور LM35DZ به میکروکنترلر
اتصال سنسور LM35DZ بسیار ساده است. پایه میانی خروجی (OUT) را به ورودی آنالوگ میکروکنترلر متصل کنید، پایه سمت راست (از روبه‌رو) را به منبع 5 ولت و پایه سمت چپ را به زمین (GND) وصل نمایید. ولتاژ خروجی بین 0 تا 1.5 ولت بسته به دمای محیط تغییر می‌کند.
در دمای 0 درجه سانتی‌گراد خروجی 0 ولت است. در دمای 25 درجه، ولتاژ خروجی حدود 0.25 ولت خواهد بود.
کاربرد عملی: ساخت ترموستات دیجیتال با LM35DZ
یکی از رایج‌ترین کاربردهای سنسور دمای LM35DZ، طراحی ترموستات دیجیتال است. در این پروژه، دمای محیط توسط LM35DZ اندازه‌گیری شده و با مقادیر تنظیم‌شده مقایسه می‌شود تا وسایلی مانند رله، فن یا المنت حرارتی کنترل شوند. این سیستم در گرمایش مرکزی، تهویه هوا و آزمایشگاه‌ها بسیار پرکاربرد است.
نکات مهم در استفاده از سنسور LM35DZ
- در محیط‌های نویزی از خازن 100nF بین خروجی و GND استفاده کنید.
- برای دمای بالا از سیم‌های مقاوم به حرارت استفاده شود.
- برای افزایش دقت، از مبدل ADC با رزولوشن بالا بهره ببرید.
جمع‌بندی
در مجموع، سنسور دمای LM35DZ با دقت بالا، قیمت مناسب و سادگی در راه‌اندازی، یکی از بهترین گزینه‌ها برای اندازه‌گیری دما در پروژه‌های آموزشی، صنعتی و خانگی است. اگر به دنبال یک سنسور دمای دقیق و قابل اعتماد برای پروژه آردوینو یا سیستم گلخانه هوشمند خود هستید، LM35DZ انتخابی ایده‌آل است.
| ولتاژ کلکتور-امیتر (VCEO) حداکثر |
40 ولت |
|---|---|
| حداکثر جریان DC کلکتور |
0.6 آمپر |
| حداکثر توان مصرفی |
0.225 وات |
| حداقل بهره جریان DC (Hfe) |
100 |
| پهنای باند ترانزیستور (fT) |
300 مگاهرتز |
| دمای کاری |
-55 تا +150 درجه سانتی‌گراد |
