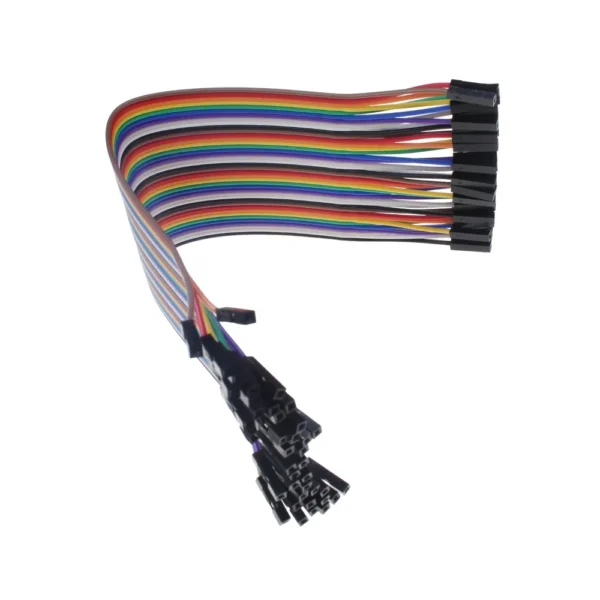

سیم جامپر دو سر مادگی 40 پین 20 سانتی

سیم جامپر دو سر مادگی 40 پین 20 سانتی یک رابط آماده و کاربردی برای اتصال مستقیم دو برد، سنسور، ماژول یا کانکتوری است که در هر دو سمت دارای پین نری هستند. وجود سوکت مادگی در هر دو انتهای سیم باعث می‌شود بتوانید بدون لحیم‌کاری، هدرهای نری را در چند ثانیه به یکدیگر متصل کرده و در صورت نیاز اتصال را دوباره تغییر دهید.

این مجموعه دارای 40 مسیر رنگی و قابل جداسازی با طول تقریبی 20 سانتی‌متر و سازگار با پین‌هدرهای رایج 2.54 میلی‌متری است. چنین ساختاری آن را برای Arduino، ESP32، STM32، سنسورها، ماژول‌ها، PCBهای دارای پین‌هدر و پروژه‌های نمونه‌سازی به یک رابط بسیار کاربردی تبدیل می‌کند.

در این صفحه چه چیزهایی بررسی می‌شود؟

• آیا مدل دو سر مادگی برای پروژه شما مناسب است؟
• سیم جامپر دو سر مادگی چیست؟
• مشخصات فنی محصول
• 40 پین و قابلیت جداسازی سیم‌ها
• جامپر دو سر مادگی به چه چیزی متصل می‌شود؟
• تفاوت انواع سیم جامپر
• کاربردهای سیم جامپر دو سر مادگی
• راهنمای خرید و انتخاب
• پرسش‌های متداول

آیا سیم جامپر دو سر مادگی برای پروژه شما مناسب است؟

اگر هر دو نقطه‌ای که می‌خواهید به یکدیگر متصل کنید دارای پین نری هستند،
سیم جامپر دو سر مادگی 40 پین 20 سانتی انتخاب مناسبی است. برای مثال می‌توانید پین یک ماژول را به پین یک برد توسعه یا دو هدر نری موجود روی دو PCB مختلف متصل کنید.

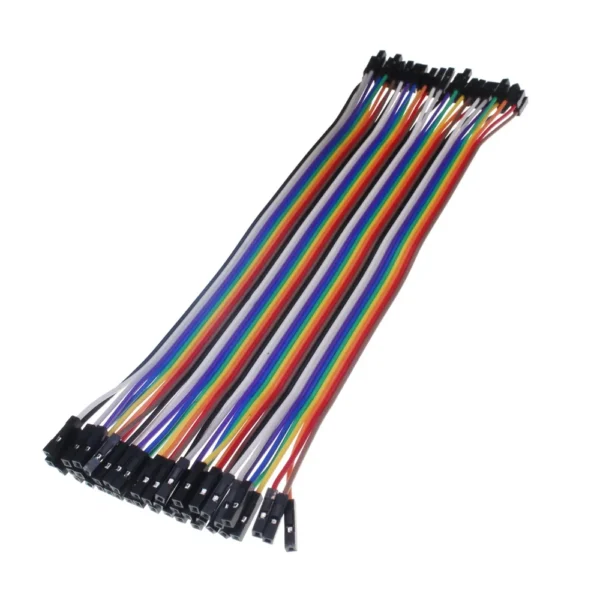

سیم جامپر دو سر مادگی 40 پین برای اتصال دو پین‌هدر نری

سیم جامپر دو سر مادگی چیست؟

Female to Female Jumper Wire یا جامپر مادگی به مادگی، سیم رابطی است که در هر دو انتهای آن یک سوکت مادگی قرار دارد. این سوکت‌ها برای قرار گرفتن روی پین‌های نری طراحی شده‌اند.

به همین دلیل این مدل زمانی کاربرد دارد که در هر دو سمت اتصال، پین‌هدر نری داشته باشید. چنین حالتی در بسیاری از سنسورها، ماژول‌ها، بردهای توسعه و PCBهای آزمایشی دیده می‌شود.

به جای آماده کردن سیم، لخت کردن دو سر آن و لحیم‌کاری، کافی است هر سوکت مادگی را روی پین متناظر قرار دهید و مدار را آزمایش کنید.

اگر در مرحله نمونه‌سازی مجبور شوید پایه‌ها را تغییر دهید، یک ماژول را جابه‌جا کنید یا مسیر سیگنال دیگری را امتحان کنید، اتصال به‌سادگی قابل باز شدن و تغییر خواهد بود.

مشخصات سیم جامپر دو سر مادگی 40 پین 20 سانتی

40 پین یعنی چه؟ آیا باید تمام سیم‌ها را با هم استفاده کرد؟

خیر. اصطلاح 40 پین در این محصول به وجود 40 سیم مستقل اشاره می‌کند که به‌صورت یک نوار در کنار یکدیگر قرار گرفته‌اند.

هر مسیر را می‌توانید از کنار مسیر دیگر جدا کنید. بنابراین لازم نیست همه 40 سیم را هم‌زمان استفاده کنید.

اگر یک سنسور سه پایه دارید، سه سیم جدا کنید. اگر یک نمایشگر یا ماژول دارای هشت اتصال باشد، می‌توانید هشت مسیر را کنار هم نگه دارید.

طول 20 سانتی‌متر چه مزیتی دارد؟

در مدارهای نمونه، طول جامپر باید آن‌قدر باشد که بتوانید دو برد یا ماژول را با آزادی کافی روی میز قرار دهید، اما آن‌قدر بلند نباشد که حجم زیادی از سیم روی مدار ایجاد شود.

طول تقریبی 20 سانتی‌متر برای بسیاری از پروژه‌های رومیزی، آموزشی و نمونه‌سازی یک اندازه متعادل است و امکان اتصال بردهای نزدیک به یکدیگر را بدون ایجاد سیم‌کشی بیش از حد شلوغ فراهم می‌کند.

سیم جامپر دو سر مادگی به چه چیزی متصل می‌شود؟

هر دو انتهای این سیم دارای سوکت هستند. بنابراین برای استفاده صحیح، در هر دو سمت مدار باید یک پین نری وجود داشته باشد.

تفاوت سیم جامپر دو سر مادگی با نری به نری و نری به مادگی چیست؟

هر سه مدل عملکرد الکتریکی مشابهی دارند و تفاوت اصلی آنها در شکل کانکتور دو انتهای سیم است. بنابراین انتخاب صحیح باید براساس نوع فیزیکی دو سمت اتصال انجام شود.

کاربردهای سیم جامپر دو سر مادگی 40 پین 20 سانتی

کاربرد اصلی این مدل، ایجاد اتصال موقت و قابل تغییر بین دو نقطه دارای پین نری است.

• اتصال دو پین‌هدر نری به یکدیگر
• ارتباط سنسور دارای پین نری با برد توسعه دارای پین نری
• اتصال ماژول‌های الکترونیکی به میکروکنترلر
• پروژه‌های Arduino
• پروژه‌های ESP32 و ESP8266
• نمونه‌سازی بردهای STM32
• اتصال موقت دو PCB دارای پین‌هدر
• راه‌اندازی و تست سنسورها
• تست ماژول‌ها پیش از لحیم‌کاری دائمی
• پروژه‌های رباتیک
• مدارهای آموزشی و دانشگاهی
• عیب‌یابی و تست ورودی و خروجی‌ها
• ایجاد اتصال موقت در Prototype

اگر مرتب برد، سنسور و ماژول‌های مختلف را آزمایش می‌کنید، سیم جامپر دو سر مادگی یکی از رابط‌هایی است که بارها روی میز کار شما استفاده خواهد شد.

رنگ‌بندی سیم‌ها چه کاربردی دارد؟

در یک مدار ساده با چند اتصال، دنبال کردن مسیر سیم‌ها دشوار نیست؛ اما وقتی تعداد ماژول‌ها و سیگنال‌ها بیشتر شود، سیم‌کشی به‌سرعت پیچیده خواهد شد.

وجود رنگ‌های مختلف در مجموعه جامپر به شما امکان می‌دهد برای هر نوع سیگنال یک استاندارد مشخص تعریف کنید.

برای مثال می‌توانید قرمز را برای VCC، یک رنگ ثابت را برای GND و رنگ‌های دیگر را برای خطوط TX، RX، SDA، SCL، CLK و DATA در نظر بگیرید.

استفاده از سیم جامپر دو سر مادگی با Arduino، ESP32 و STM32

صرف اینکه در پروژه از Arduino یا ESP32 استفاده می‌کنید به‌تنهایی مشخص نمی‌کند کدام مدل سیم جامپر مناسب است؛ زیرا بردهای مختلف ممکن است کانکتورهای متفاوتی داشته باشند.

ملاک اصلی، شکل فیزیکی اتصال در دو سمت است.

اگر هر دو سمت دارای پین نری باشند، سیم جامپر دو سر مادگی 40 پین 20 سانتی انتخاب مناسبی است. اگر یکی از دو سمت مادگی باشد باید مدل دیگری را انتخاب کنید.

چرا جامپر دو سر مادگی برای تست و نمونه‌سازی مفید است؟

در مراحل اولیه طراحی یک مدار، اتصال‌ها معمولاً نهایی نیستند. ممکن است پایه یک سنسور را تغییر دهید، ورودی دیگری روی میکروکنترلر انتخاب کنید یا یک ماژول را با نمونه دیگری جایگزین کنید.

اتصالات لحیم‌شده چنین تغییراتی را دشوار می‌کنند؛ اما جامپر اجازه می‌دهد یک اتصال را در چند ثانیه جدا کرده و دوباره در محل دیگری قرار دهید.

به همین دلیل استفاده از جامپر قبل از طراحی PCB نهایی یا لحیم‌کاری دائم، سرعت تست مدار را افزایش داده و روند عیب‌یابی را ساده‌تر می‌کند.

راهنمای خرید سیم جامپر دو سر مادگی

هنگام خرید سیم جامپر دو سر مادگی 40 پین 20 سانتی، قبل از هر چیز نوع کانکتور پروژه را بررسی کنید. اگر در هر دو سمت پین نری وجود دارد، این مدل برای شما مناسب است.

• نوع اتصال: مادگی به مادگی
• تعداد: 40 سیم قابل جداسازی
• طول: حدود 20 سانتی‌متر
• گام رایج: 2.54 میلی‌متر
• کاربرد: پین‌هدر، سنسور، ماژول، برد توسعه، تست و Prototype

نکات استفاده و نگهداری

• سوکت مادگی را مستقیم روی پین قرار دهید و از وارد کردن نیروی جانبی زیاد خودداری کنید.
• هنگام جدا کردن جامپر، بهتر است قسمت کانکتور را بگیرید و سیم را با فشار زیاد نکشید.
• قبل از روشن کردن مدار، مسیرهای VCC و GND را دوباره بررسی کنید.
• فقط تعداد سیم موردنیاز را از نوار اصلی جدا کنید.
• برای پروژه‌های پیچیده یک استاندارد ثابت برای رنگ‌بندی سیم‌ها تعریف کنید.
• از قرار دادن سوکت روی پین خم‌شده یا آسیب‌دیده خودداری کنید.
• برای مسیرهای پرجریان از سیم و کانکتور متناسب با جریان مدار استفاده کنید.

پرسش‌های متداول سیم جامپر دو سر مادگی 40 پین 20 سانتی

جمع‌بندی؛ انتخاب مناسب برای اتصال دو پین‌هدر نری

اگر هر دو سمت مدار شما دارای پین نری هستند و به یک اتصال سریع، قابل تغییر و بدون لحیم‌کاری نیاز دارید، سیم جامپر دو سر مادگی 40 پین 20 سانتی انتخاب مناسبی برای تست و نمونه‌سازی مدار است.

وجود 40 مسیر قابل جداسازی، رنگ‌بندی متنوع، طول حدود 20 سانتی‌متر و سازگاری با پین‌های رایج 2.54 میلی‌متری کمک می‌کند اتصالات مدار را سریع‌تر و منظم‌تر انجام دهید.

برای کار با Arduino، ESP32، STM32، سنسورها، ماژول‌ها و PCBهای دارای پین‌هدر، داشتن جامپر مادگی به مادگی در کنار مدل‌های نری به نری و نری به مادگی، مجموعه سیم‌های رابط میز الکترونیک شما را کامل می‌کند.
