معرفی رگولاتور AMS1117-5.0

رگولاتور 5 ولت مدل AMS1117-5.0 یک رگولاتور خطی از نوع LDO (Low Dropout Regulator) است که قابلیت تأمین جریان خروجی تا 1 آمپر را دارد. این مدل با ولتاژ خروجی ثابت 5 ولت طراحی شده و برای استفاده در بردهای تغذیه، مدارهای منطقی، میکروکنترلرها و کاربردهای عمومی الکترونیکی بسیار محبوب است.

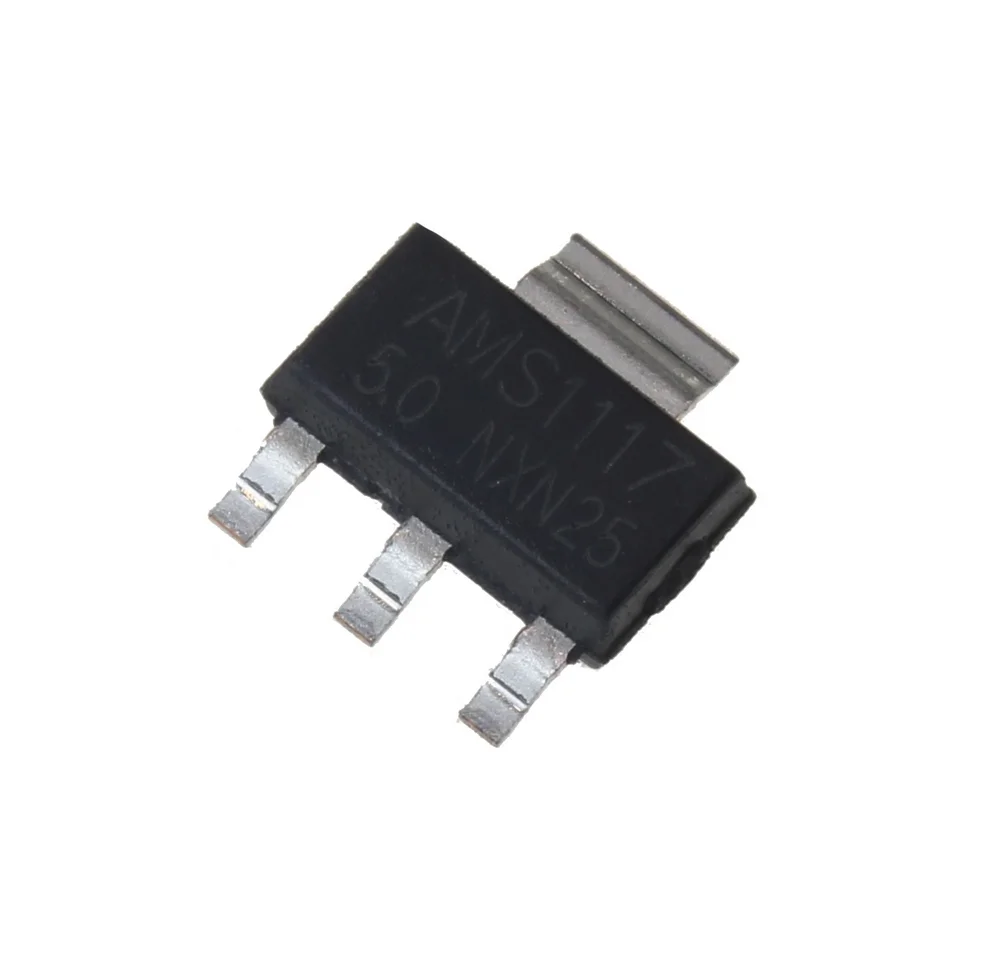

رگولاتور 5 ولت مدل AMS1117-5.0

مشخصات فنی رگولاتور 5 ولت مدل AMS1117-5.0

• برند: Advanced Monolithic Systems
• پکیج: SOT-223
• نوع خروجی: ولتاژ ثابت (Fixed)
• ولتاژ خروجی: 4.9V تا 5.1V
• جریان خروجی: 1A
• ولتاژ ورودی: حداکثر 18V
• Dropout ولتاژ: حدود 1.25V
• تلورانس خروجی: ±0.2%
• دمای کاری: از -20°C تا +125°C
• نوع پلاریته: مثبت (Positive Regulator)
• نوع نصب: SMD/SMT

ویژگی‌های اصلی

• افت ولتاژ پایین (Low Dropout) برای افزایش راندمان
• پاسخ سریع به تغییرات بار (Load Regulation: 0.2%)
• دارای مدار حفاظت حرارتی داخلی
• مناسب برای تغذیه مدارهای دیجیتال و آنالوگ
• مناسب برای طراحی‌های کم‌مصرف

کاربردهای رگولاتور 5 ولت مدل AMS1117-5.0

• رگولاتور 12V به 5V در مدارهای عمومی
• تغذیه آردوینو و میکروکنترلرها
• پروژه‌های DIY و الکترونیکی آموزشی
• مدارهای Post-Regulation در مبدل‌های سوئیچینگ
• منابع تغذیه مادربورد و سیستم‌های SCSI

مزایا نسبت به مدل‌های مشابه

• راندمان بالا به دلیل جریان بایاس پایین
• محافظت خودکار در برابر گرمای بیش از حد
• کیفیت پایدار و عمر طولانی
• سازگاری با پکیج‌های استاندارد SOT-223 و TO-252

نکات طراحی

• برای پایداری بهتر، از خازن خروجی با ظرفیت حداقل 10µF استفاده کنید.
• در طراحی PCB، سطح حرارتی زیر پکیج را برای انتقال گرما در نظر بگیرید.
• در صورت استفاده در جریان‌های بالا، از هیت‌سینک یا مسیر مسی عریض برای دفع حرارت استفاده شود.

جمع‌بندی

رگولاتور AMS1117-5.0 یکی از رایج‌ترین رگولاتورهای ولتاژ ثابت در پروژه‌های الکترونیکی است. این قطعه با عملکرد مطمئن، ابعاد کوچک و نصب آسان در پکیج SOT-223، انتخابی ایده‌آل برای کاربردهای آموزشی، صنعتی و محصولات الکترونیکی کوچک است.
