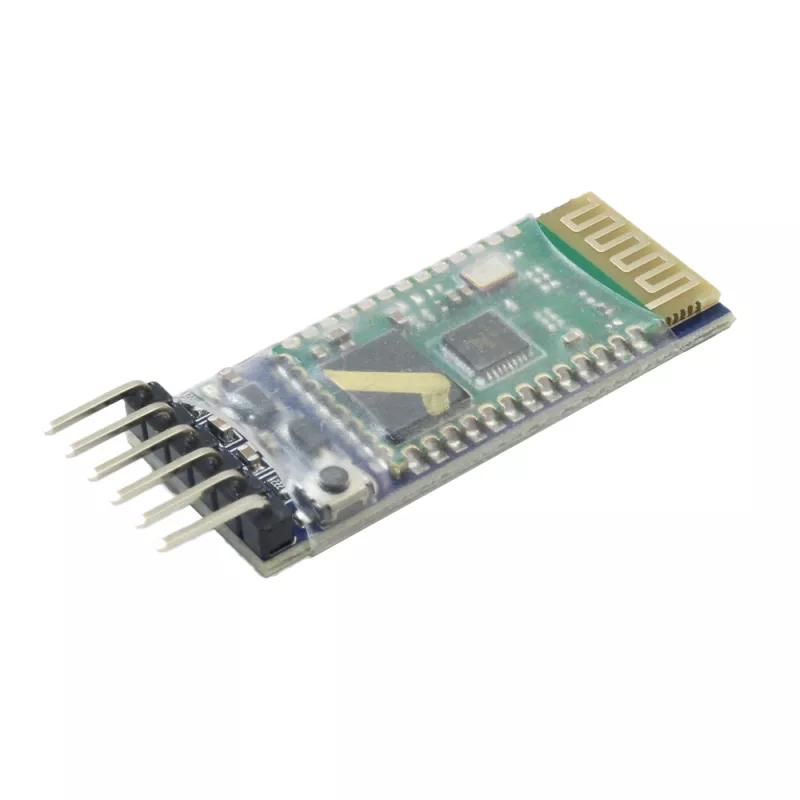

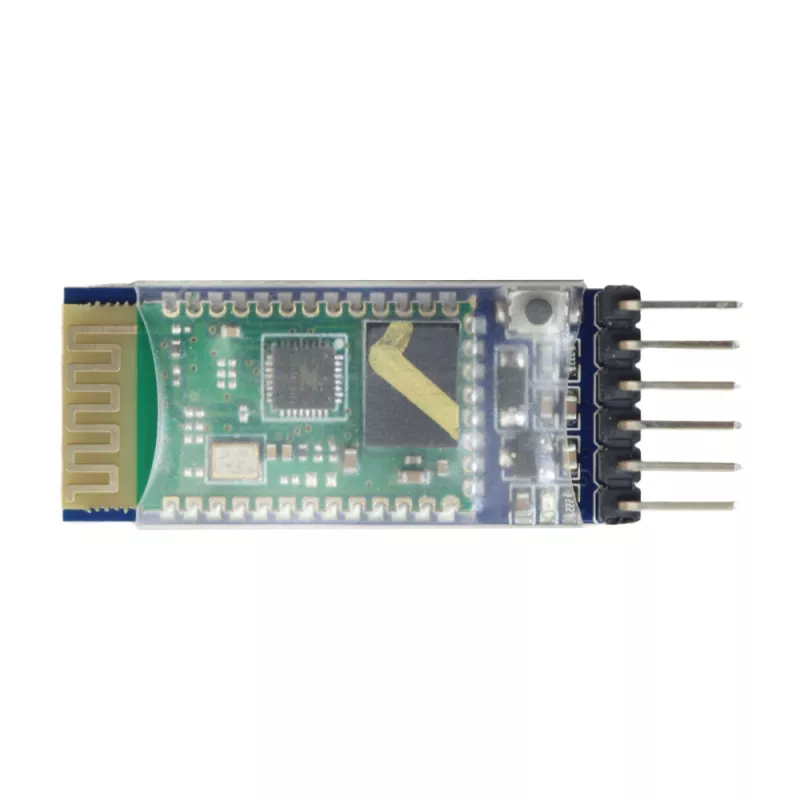

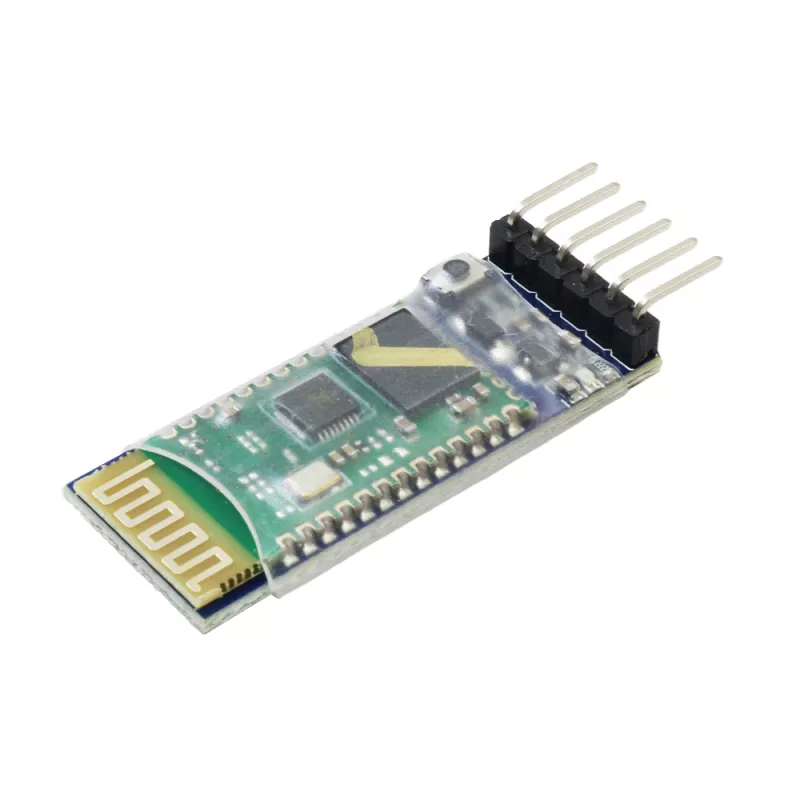

ماژول بلوتوث HC-05 همراه با برد کمکی | Bluetooth Wireless Serial Module

ماژول بلوتوث HC-05 همراه با برد کمکی، یک راهکار قدرتمند و انعطاف‌پذیر برای انتقال داده‌های بی‌سیم در پروژه‌های الکترونیکی است. این ماژول با قابلیت کار در دو مد Master و Slave امکان برقراری ارتباط دوطرفه بین میکروکنترلرها، کامپیوترها و تلفن‌های همراه را فراهم می‌کند و به شما اجازه می‌دهد تا داده‌ها را به‌سادگی ارسال و دریافت کنید.

ماژول بلوتوث HC-05 برای انواع پروژه‌ها ایده‌آل است، از جمله خانه‌های هوشمند، سیستم‌های کنترل از راه دور، هدست‌های بی‌سیم، رباتیک و ارتباط بین بردهای میکروکنترلر و دستگاه‌های هوشمند. برد کمکی همراه آن، نصب و اتصال ماژول را ساده کرده و امکان استفاده مستقیم با مدارات 3.3 یا 5 ولت را فراهم می‌کند.

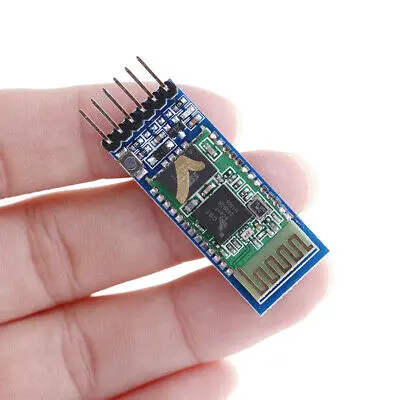

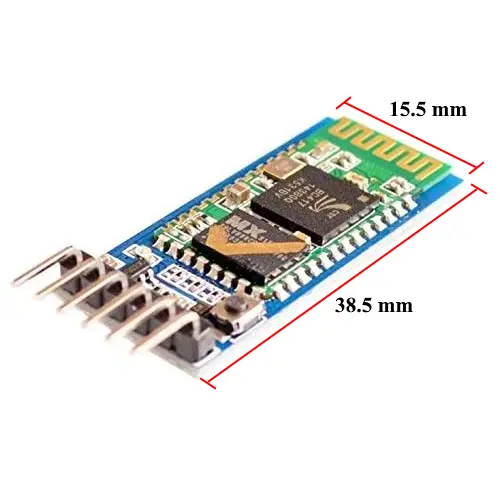

با استفاده از ماژول بلوتوث HC-05، می‌توانید ارتباط بی‌سیم پایدار، سریع و مطمئن برای پروژه‌های خود ایجاد کنید و از محدودیت‌های کابل و سیم خلاص شوید. این ماژول با ابعاد کوچک، مصرف انرژی پایین و کارایی بالا، یک انتخاب ایده‌آل برای علاقه‌مندان به الکترونیک و توسعه‌دهندگان پروژه‌های هوشمند است.

ویژگی‌ها و قابلیت‌های ماژول بلوتوث HC-05

• قابلیت انتقال داده از Arduino، میکروکنترلرها و تلفن همراه به صورت سریال
• برد عملیاتی بین 10 تا 33 متر با بلوتوث کلاس 2

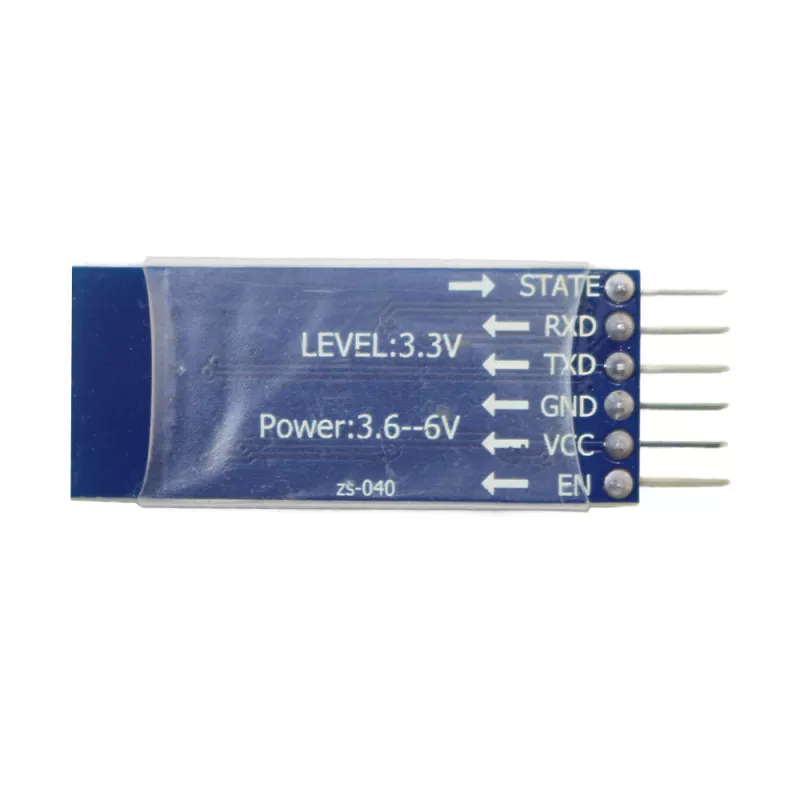

• ولتاژ کاری 3.6 تا 6 ولت و ولتاژ پایه‌های سریال حداکثر 3.3 ولت
• فرکانس کاری ISM Band 2.4GHz و مدولاسیون GFSK
• حداکثر سرعت انتقال 2.1Mbps
• دارای مد Master و Slave برای انعطاف بیشتر در طراحی
• حساسیت 84dBm و محدوده دمای کاری -25 تا 75 درجه سانتی‌گراد
• پشتیبانی از پروتکل ارتباطی USART

نحوه استفاده و راه‌اندازی

برای تغییر تنظیمات ماژول بلوتوث HC-05 و ارتباط با آن از طریق دستورات AT COMMAND، مراحل زیر را دنبال کنید:

1. پایه KEY-1 (پایه 34) ماژول را به 3.3 ولت وصل کنید.

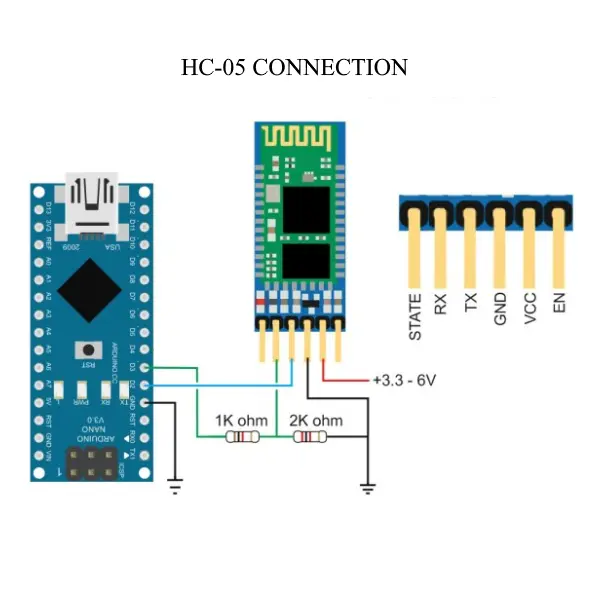

2. پایه‌های سریال RX و TX را بصورت ضربدری به برد متصل کنید (RX به TX و TX به RX).
3. تغذیه مدار را وصل کنید. در این حالت، LED چشمک‌زن (پایه 31) یک ثانیه روشن/خاموش می‌شود. در حالت عادی، چشمک سریع‌تر است.
4. پایه KEY-1 را قطع کنید.
5. در تنظیمات سریال ترمینال، بودریت را روی 38400 تنظیم کنید و اطمینان حاصل کنید که گزینه‌های CF و LR فعال باشند.
6. در صورت انجام صحیح مراحل، با ارسال دستور AT پاسخ OK دریافت خواهید کرد.

مشخصات فنی

• ولتاژ تغذیه: 3.6 تا 6 ولت
• ولتاژ پایه‌های سریال: حداکثر 3.3 ولت
• فرکانس کاری: ISM Band 2.4GHz
• بلوتوث کلاس 2 با برد 10 الی 33 متر
• حداکثر سرعت انتقال: 2.1Mbps
• مدولاسیون: GFSK
• مدهای عملیاتی: Master و Slave
• حساسیت: 84dBm
• محدوده دمای کاری: -25 تا 75 درجه سانتی‌گراد
• پروتکل ارتباطی: USART

کاربردها

ماژول بلوتوث HC-05 برای ارتباط بی‌سیم سریال در پروژه‌های الکترونیکی، رباتیک، اینترنت اشیاء (IoT)، سیستم‌های کنترل از راه دور، خانه‌های هوشمند، و پروتکل‌های ارتباطی بین میکروکنترلرها و دستگاه‌های موبایل مناسب است. این ماژول با برد کمکی ارائه شده نصب و راه‌اندازی راحت‌تری دارد و برای پروژه‌های آموزشی و حرفه‌ای ایده‌آل است.

نکات مهم

• توجه به ولتاژ پایه‌های سریال حداکثر 3.3 ولت
• استفاده از منبع تغذیه مناسب بین 3.6 تا 6 ولت
• اتصال صحیح RX و TX برای ارتباط درست ضروری است
• فعال بودن گزینه‌های CF و LR در تنظیمات سریال الزامی است

ماژول بلوتوث HC-05 با برد کمکی، یک راهکار کامل برای ارتباط بی‌سیم پایدار و مطمئن در پروژه‌های الکترونیکی است. با پشتیبانی از مدهای Master و Slave و اتصال ساده از طریق پورت سریال، این ماژول به شما امکان می‌دهد تا داده‌ها را به‌راحتی ارسال و دریافت کنید. مناسب برای خانه‌های هوشمند، رباتیک، هدست‌ها و سیستم‌های کنترل از راه دور، HC-05 ترکیبی از کارایی بالا، نصب آسان و مصرف انرژی کم را ارائه می‌دهد و انتخابی ایده‌آل برای علاقه‌مندان و مهندسان الکترونیک است.
