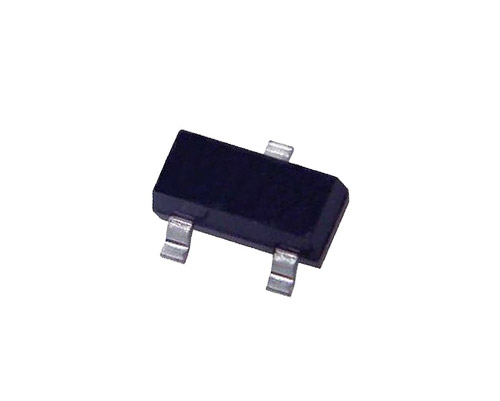

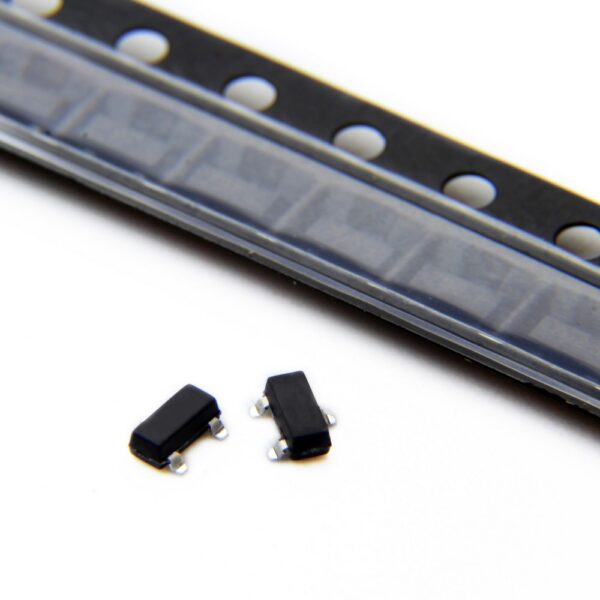

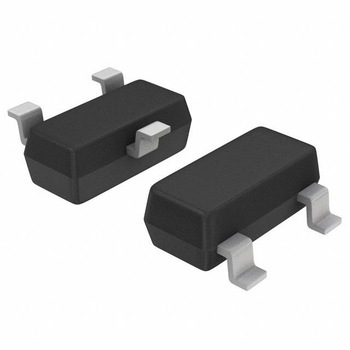

رگولاتور XC6206P182MR LDO 1V8
ویژگی های محصول
- رگولاتور LDO بسیار دقیق با ولتاژ خروجی ثابت 1.8 ولت
- ماکزیمم ولتاژ ورودی 6 ولت و جریان خروجی تا 250 میلیآمپر
- طراحی شده با فناوری CMOS و افت ولتاژ بسیار پایین
- دارای حفاظت در برابر جریان بیش از حد (Over Current Protection)
- پکیج کوچک SOT-23 مناسب برای کاربردهای فشرده
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
خرید این کالا با
- گارانتی اصالت و سلامت فیزیکی کالا
- هفت روز ضمانت بازگشت کالا
- 30 هزار تومان تخفیف اولین خرید با کد TESLA (حداقل خرید 300 هزار تومان)
امکان ارسال فوری کالا در تهران
امکان ارسال رایگان کالا به تمام نقاط کشور
592,600 ریال
120 در انبار
محصولات مرتبط
معرفی رگولاتور XC6206P182MR LDO 1.8V
رگولاتور XC6206P182MR از سری محبوب XC6206، یکی از رگولاتورهای LDO دقیق و کممصرف است که با استفاده از فناوری CMOS طراحی شده است.
این رگولاتور دارای سه پایه و ساختار سادهای است که با افت ولتاژ بسیار پایین، ولتاژ خروجی ثابت و پایداری بالا را فراهم میکند.
طراحی این قطعه بهگونهای است که با خازنهای سرامیکی با ESR پایین کاملاً سازگار بوده و در عین حال از حفاظت در برابر جریان بیش از حد برخوردار است.
ویژگیهای کلیدی
- ولتاژ خروجی ثابت: 1.8V
- ولتاژ ورودی حداکثر: 6.0V
- جریان خروجی حداکثر: 250mA (typical)
- مصرف توان بسیار پایین: 1.0µA typical
- دقت ولتاژ بالا: ±2%
- افت ولتاژ: 0.25V @ 100mA (برای نسخه 3.0V)
- حفاظت داخلی در برابر جریان بیش از حد
- سازگار با خازنهای سرامیکی ESR پایین
- پکیج کوچک و سبک SOT-23
مشخصات فنی
| وضعیت قطعه | Active |
| نوع خروجی | Fixed (1.8V) |
| تعداد رگولاتورها | 1 |
| حداکثر ولتاژ ورودی | 6V |
| افت ولتاژ (Dropout) | 0.78V @ 60mA |
| جریان خروجی | 80mA تا 250mA |
| جریان حالت سکون (Iq) | 3µA typical |
| محافظت | Over Current Protection |
| دمای کاری | -40°C تا +85°C |
| نوع نصب | Surface Mount |
| پکیج | TO-236-3 / SC-59 / SOT-23 |
| پکیج تولیدکننده | SOT-23 |
| پایه محصول | XC6206 |
کاربردها
- منابع تغذیه چندمنظوره
- تجهیزات صوتی دیجیتال و ماژولهای کممصرف
- گوشیهای هوشمند و گجتهای قابلحمل
- مدارات مرجع ولتاژ و حسگرها
نکات طراحی
- برای پایداری حلقه فیدبک از خازن خروجی با ESR پایین استفاده کنید.
- در طراحی PCB، مسیر زمین را تا حد امکان کوتاه و نزدیک پایههای رگولاتور در نظر بگیرید.
- در صورتی که جریان خروجی بالا نیاز دارید، گرمای رگولاتور را با هیتسینک یا پد حرارتی مدیریت کنید.
جمعبندی
رگولاتور XC6206P182MR LDO 1.8V انتخابی عالی برای پروژههایی است که نیاز به پایداری ولتاژ، مصرف توان پایین و ابعاد کوچک دارند.
این قطعه با دقت بالا، افت ولتاژ ناچیز و حفاظت داخلی، گزینهای ایدهآل برای طراحیهای مدرن الکترونیکی بهشمار میرود.
| ولتاژ خروجی |
1.8V |
|---|---|
| ولتاژ ورودی |
حداکثر 6.0V |
| جریان خروجی |
حداکثر 250mA (typical) |
| مصرف توان |
1.0µA typical |
| دقت ولتاژ |
±2% |
اسناد فنی محصول
در این بخش میتوانید فایلهای فنی، دیتاشیت و نقشههای مربوط به این محصول را دانلود کنید:
