رگولاتور ولتاژ 7805 پکیج TO-220 | کپی

ویژگی های محصول

  • نوع رگولاتور: مثبت و خطی (LDO Series L78xx)
  • ولتاژ خروجی ثابت: 5 ولت
  • جریان خروجی: تا 1 آمپر
  • ولتاژ ورودی: از 7 تا 35 ولت
  • پکیج: TO-220 با نصب سوراخ‌دار (Through Hole)

امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.

خرید این کالا با

  • گارانتی اصالت و سلامت فیزیکی کالا
  • هفت روز ضمانت بازگشت کالا
  • 30 هزار تومان تخفیف اولین خرید با کد TESLA (حداقل خرید 300 هزار تومان)

امکان ارسال فوری کالا در تهران

امکان ارسال رایگان کالا به تمام نقاط کشور

178,600 ریال

8 در انبار

محصولات مرتبط

قیمت و خرید رگولاتور 7805ABV پکیج TO-220 | اصل

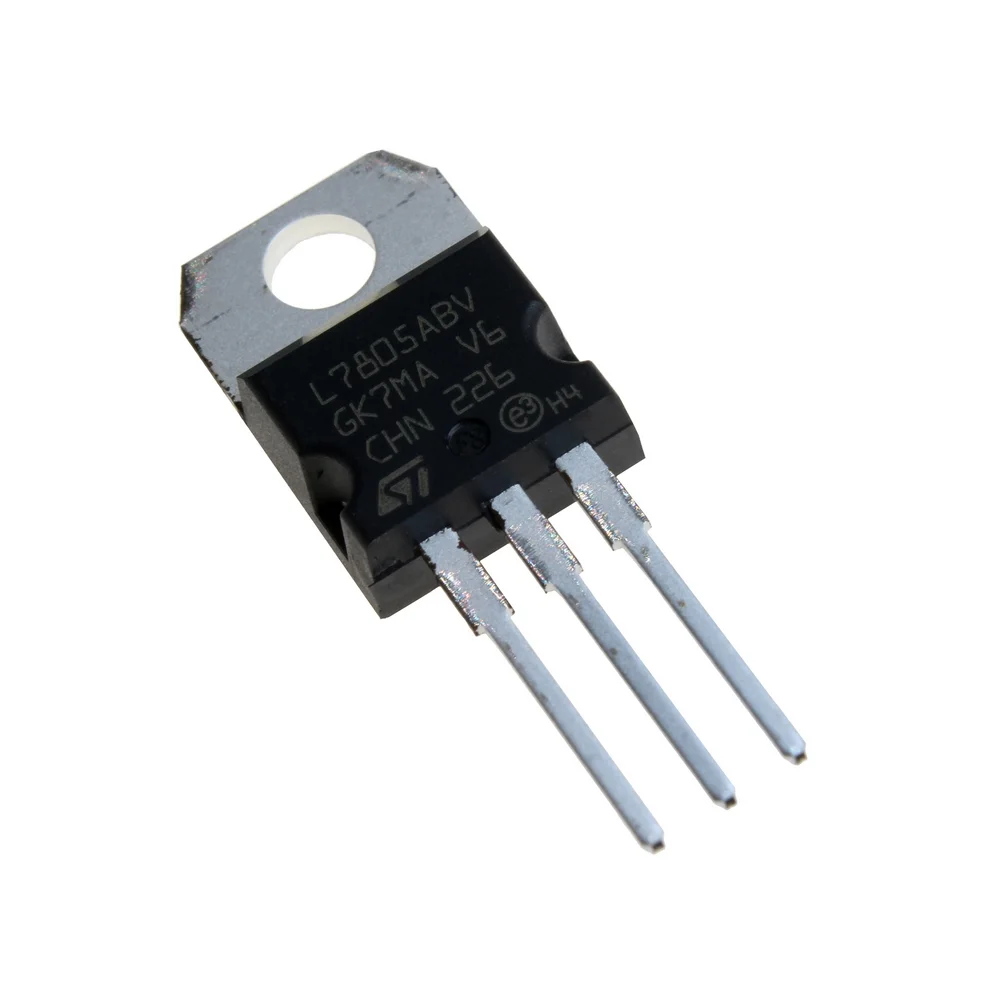

رگولاتور 7805ABV پکیج TO-220 | اصل

552,000 ریال

رگولاتور ولتاژ 7805

رگولاتور ولتاژ 7805 SMD پکیج SOT-89 | اصل

35,500 ریال

رگولاتور ولتاژ 7805 SMD پکیج TO-

رگولاتور ولتاژ 7805 SMD پکیج TO-263AB (D2PAK)

320,800 ریال

رگولاتور ولتاژ 7805

رگولاتور ولتاژ 7805 پکیج TO-220 | کپی

178,600 ریال

رگولاتور ولتاژ 7805

رگولاتور ولتاژ 7805 پکیج TO-220 | اصل

193,200 ریال

رگولاتور 2.5 ولت مدل AMS1117-2.5

رگولاتور 2.5 ولت مدل AMS1117-2.5 پکیج SOT-223 | های کپی

57,600 ریال

رگولاتور 1.8 ولت مدل AMS1117-1.8

رگولاتور 1.8 ولت مدل AMS1117-1.8 پکیج SOT-223 | های کپی

57,600 ریال

رگولاتور 1.2 ولت مدل AMS1117-1.2

رگولاتور 1.2 ولت مدل AMS1117-1.2 پکیج SOT-223 | های کپی

57,600 ریال

رگولاتور ولتاژ AMS1117-ADJ

رگولاتور ولتاژ AMS1117-ADJ پکیج SOT-223 | های کپی

55,600 ریال

رگولاتور 5 ولت مدل AMS1117-5.0 پکیج SOT-223 | های کپی

55,600 ریال

رگولاتور خطی MIC29302WU پکیج TO-263

585,000 ریال

رگولاتور خطی TLV1117-33IDCYR 800mA

770,720 ریال

رگولاتور 3.3 ولت AMS1117 پکیج SOT-223 |اصل

111,200 ریال

رگولاتور XC6206P182MR LDO 1V8

977,000 ریال

توضیحات

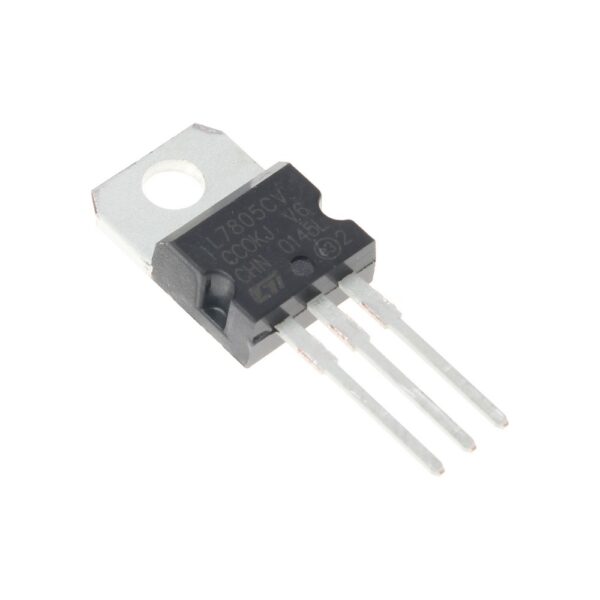

معرفی رگولاتور ولتاژ 7805 پکیج TO-220

رگولاتور ولتاژ 7805 یکی از پرکاربردترین اعضای خانواده L78xx از شرکت STMicroelectronics است که ولتاژ خروجی ثابت 5 ولت را فراهم می‌کند. این رگولاتور از نوع خطی و مثبت بوده و برای تنظیم و تثبیت ولتاژ در انواع مدارهای الکترونیکی مورد استفاده قرار می‌گیرد. طراحی ساده، پایداری بالا و قابلیت اطمینان بسیار زیاد باعث شده تا 7805 به یکی از پایه‌ای‌ترین قطعات در طراحی مدارهای تغذیه تبدیل شود.

رگولاتور ولتاژ 7805

ویژگی‌ها و مزایا

  • جریان خروجی تا 1.5 آمپر (با خنک‌کننده مناسب)
  • محافظت در برابر حرارت بیش از حد (Thermal Shutdown)
  • محافظت در برابر اتصال کوتاه خروجی (Short Circuit Protection)
  • پایداری حرارتی بالا و راندمان مناسب
  • دارای مدار محافظ محدوده توان (SOA Protection)
  • پکیج TO-220 با امکان نصب آسان روی هیت‌سینک
  • ولتاژ خروجی دقیق با تلورانس ±100 میلی‌ولت

کاربردهای معمول رگولاتور 7805

مشخصات فنی

Output Current1 A (تا 1.5 A با خنک‌کننده)
Output Voltage5 V ثابت (4.8V – 5.2V)
Input Voltage Range7 V – 35 V
Output TypeFixed
PolarityPositive
Tolerance±100 mV
Number of Outputs1 Output
Mounting StyleThrough Hole
PackageTO-220
Minimum Operating Temperature0 °C
Maximum Operating Temperature+125 °C
BrandSTMicroelectronics

نکات مهم استفاده

در هنگام استفاده از رگولاتور 7805، توصیه می‌شود از خازن‌های 0.33µF در ورودی و 0.1µF در خروجی برای جلوگیری از نوسان استفاده شود.
در صورتی که جریان مصرفی بالاست، استفاده از هیت‌سینک برای کنترل دمای رگولاتور الزامی است.
همچنین در پروژه‌هایی که نیاز به جریان بالای 1 آمپر دارند، توجه به افت حرارتی و محدودیت توانی ضروری است.

جمع‌بندی

رگولاتور 7805 با پایداری بالا، سادگی در استفاده و قابلیت اطمینان زیاد، انتخابی ایده‌آل برای طراحی منابع تغذیه 5 ولتی در مدارهای الکترونیکی محسوب می‌شود.
این قطعه از خانواده L78xx نه تنها برای پروژه‌های آموزشی بلکه در محصولات صنعتی و تجاری نیز به‌طور گسترده مورد استفاده قرار می‌گیرد.

مشخصات فنی
وزن 0.012 کیلوگرم
