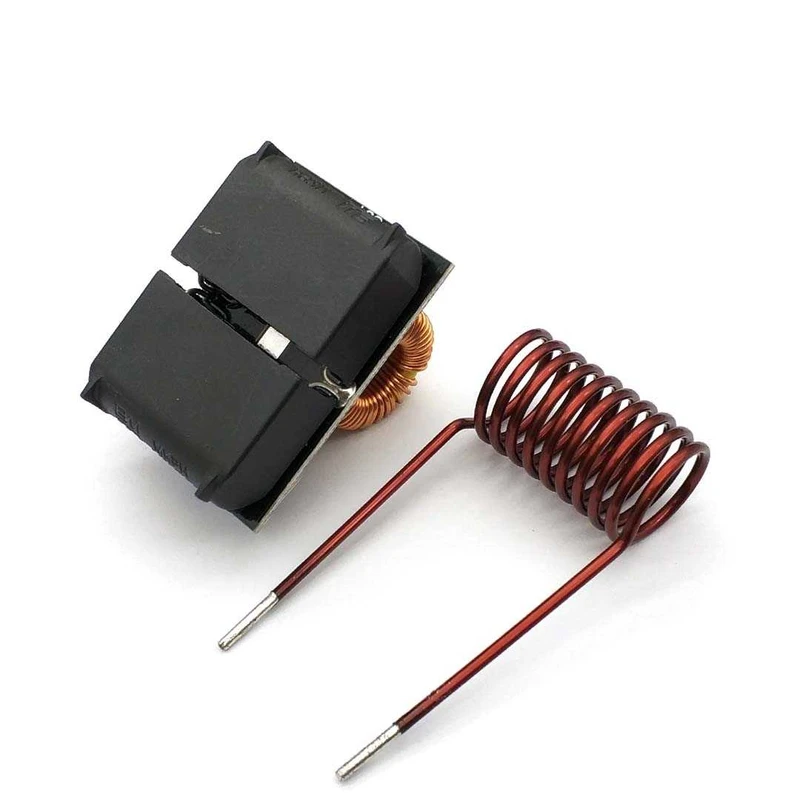

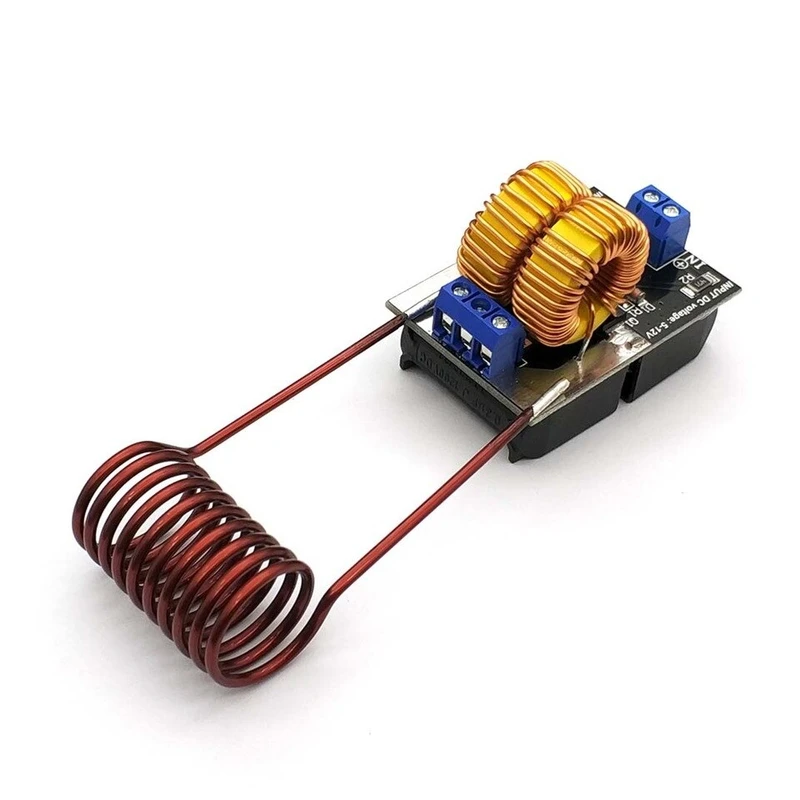

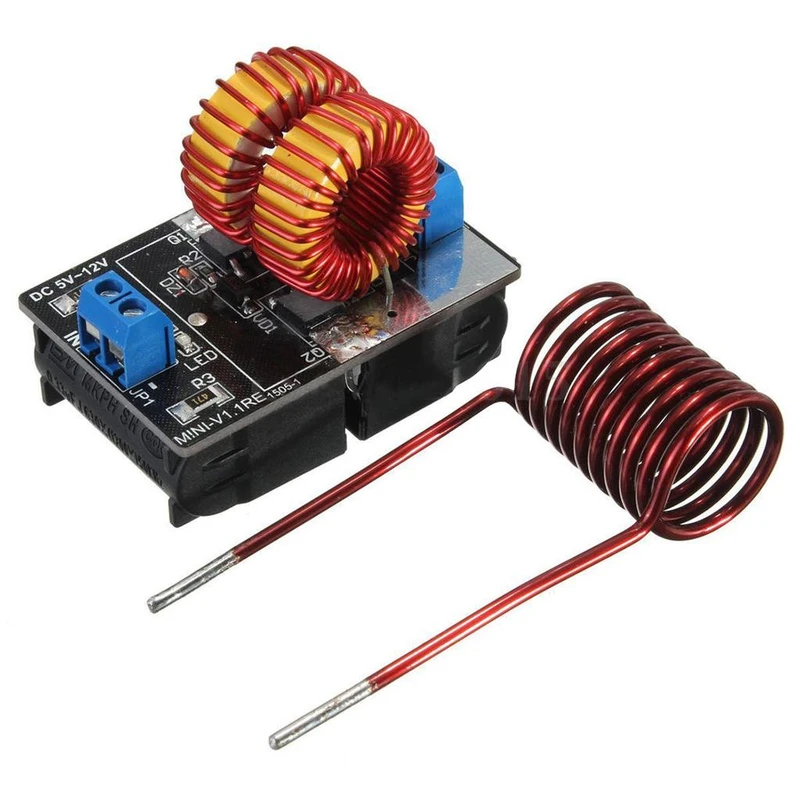

ماژول کوره القایی ZVS 120 وات یک گرمکن القایی کوچک است که می‌تواند بدون تماس مستقیم، قطعات فلزی کوچک را درون کویل گرم کند. یعنی برخلاف هویه یا شعله، لازم نیست چیزی مستقیماً به فلز بچسبد؛ میدان مغناطیسی کویل باعث ایجاد جریان در خود قطعه فلزی و در نتیجه گرم‌شدن آن می‌شود.

اگر می‌خواهید یک پیچ، میله، فنر یا قطعه فلزی کوچک را برای آزمایش، نرم‌کردن، آنیلینگ یا پروژه‌های آموزشی گرم کنید، این ماژول یکی از ساده‌ترین راه‌ها برای تجربه عملی گرمایش القایی است.

ماژول کوره القایی ZVS 120 وات به زبان ساده چگونه کار می‌کند؟

وقتی جریان پرقدرت با فرکانس بالا از کویل مسی عبور می‌کند، اطراف کویل یک میدان مغناطیسی متغیر ایجاد می‌شود. اگر قطعه فلزی داخل کویل قرار بگیرد، درون خود فلز جریان‌های گردابی ایجاد می‌شوند و همین جریان‌ها باعث گرم‌شدن قطعه می‌شوند.

بنابراین خود کویل قرار نیست مانند المنت مستقیماً فلز را لمس و گرم کند؛ گرما در داخل خود قطعه فلزی ایجاد می‌شود.

مثلاً با این ماژول چه کاری می‌توان انجام داد؟

ZVS یعنی چه و چرا استفاده شده است؟

ZVS مخفف Zero Voltage Switching است. در این نوع مدار تلاش می‌شود کلیدزنی ترانزیستورهای قدرت در شرایطی انجام شود که ولتاژ روی آن‌ها در لحظه سوئیچ کمتر باشد.

نتیجه این روش می‌تواند کاهش بخشی از تلفات سوئیچینگ و امکان کار مناسب‌تر مدار در فرکانس بالا باشد. برای کاربر معمولی مهم‌ترین نتیجه این است که مدار بتواند میدان متناوب لازم برای گرمایش القایی را ایجاد کند.

ماژول کوره القایی چه منبع تغذیه‌ای لازم دارد؟

این برد با 5 تا 12 ولت DC کار می‌کند، اما برای رسیدن به توان بالا فقط داشتن 12 ولت کافی نیست؛ منبع باید بتواند جریان زیادی نیز تأمین کند. در ولتاژ 12V و توان نزدیک 120W، جریان ورودی می‌تواند به محدوده چند آمپر بالا برسد. طبق اطلاعات محصول، جریان کاری بسته به قطعه فلزی می‌تواند بیش از 6.5A شود. بنابراین آداپتور ضعیف 12V با جریان 1 یا 2 آمپر برای استفاده کامل از این برد مناسب نیست.

اندازه قطعه داخل کویل مهم است

برای عملکرد بهتر، قطر یا عرض قطعه فلزی بهتر است تقریباً یک‌سوم تا نصف قطر داخلی کویل باشد.

طبق مشخصات ارائه‌شده، بهتر است ابعاد قطعه از حدود دو سوم قطر داخلی کویل بیشتر نشود. اگر قطعه بیش از حد بزرگ باشد، فاصله تا کویل کم می‌شود و عملکرد و ایمنی مجموعه تحت تأثیر قرار می‌گیرد.

مشخصات ماژول کوره القایی ZVS 120 وات

چه فلزاتی بهتر گرم می‌شوند؟

اثر گرمایش القایی به جنس فلز، شکل قطعه، ابعاد آن، فاصله از کویل و شرایط مدار بستگی دارد. فلزات مختلف با سرعت یکسان گرم نمی‌شوند.

برای آزمایش اولیه، قطعات کوچک فولادی یا آهنی معمولاً گزینه مناسب‌تری هستند. قبل از انجام پروژه جدی، رفتار قطعه موردنظر را در توان و زمان کم آزمایش کنید.

آیا ماژول کوره القایی برای ذوب فلز مناسب است؟

توان این ماژول 120 وات است و برای گرمایش قطعات کوچک طراحی شده است. نباید آن را با کوره‌های القایی چندصد وات یا چند کیلووات صنعتی مقایسه کرد.

برای بعضی آزمایش‌های کوچک و فلزات با نقطه ذوب پایین ممکن است امکان گرم‌کردن شدید وجود داشته باشد، اما برای ذوب جدی فلز، قطعات بزرگ یا کار صنعتی انتخاب مناسبی نیست.

نحوه راه‌اندازی ماژول کوره القایی

نکته‌ای که خیلی‌ها در اولین استفاده فراموش می‌کنند

ولتاژ ورودی فقط 12 ولت است، اما این به معنی بی‌خطر بودن کل مجموعه نیست. قطعه فلزی می‌تواند در مدت کوتاهی بسیار داغ شود و جریان ورودی نیز بالا است. بنابراین سیم ورودی نازک، اتصال شل یا منبع تغذیه ضعیف می‌تواند باعث داغ‌شدن کانکتورها و افت عملکرد شود.

نکات ایمنی مهم

• قطعه فلزی را هنگام یا بلافاصله بعد از کار با دست لمس نکنید.
• از عینک ایمنی و تجهیزات محافظ مناسب استفاده کنید.
• قطعه فلزی نباید با سیم کویل اتصال مستقیم پیدا کند.
• پلاریته ورودی منبع تغذیه را صحیح وصل کنید.
• از ولتاژ بیشتر از 12V استفاده نکنید.
• سیم‌های ورودی باید برای جریان چندآمپری مناسب باشند.
• برد را در نزدیکی مواد قابل اشتعال روشن نکنید.
• هنگام کار طولانی، دمای ترانزیستورها، سلف‌ها و سیم‌ها را بررسی کنید.
• کودکان یا افراد بدون تجربه نباید بدون نظارت با این ماژول کار کنند.

سوالات متداول درباره ماژول کوره القایی ZVS 120 وات

خرید ماژول کوره القایی ZVS 120 وات

اگر همیشه برایتان جالب بوده که چطور می‌توان یک قطعه فلزی را بدون شعله و بدون تماس مستقیم گرم کرد، ماژول کوره القایی ZVS 120 وات یکی از جذاب‌ترین ماژول‌ها برای تجربه عملی این فناوری است.

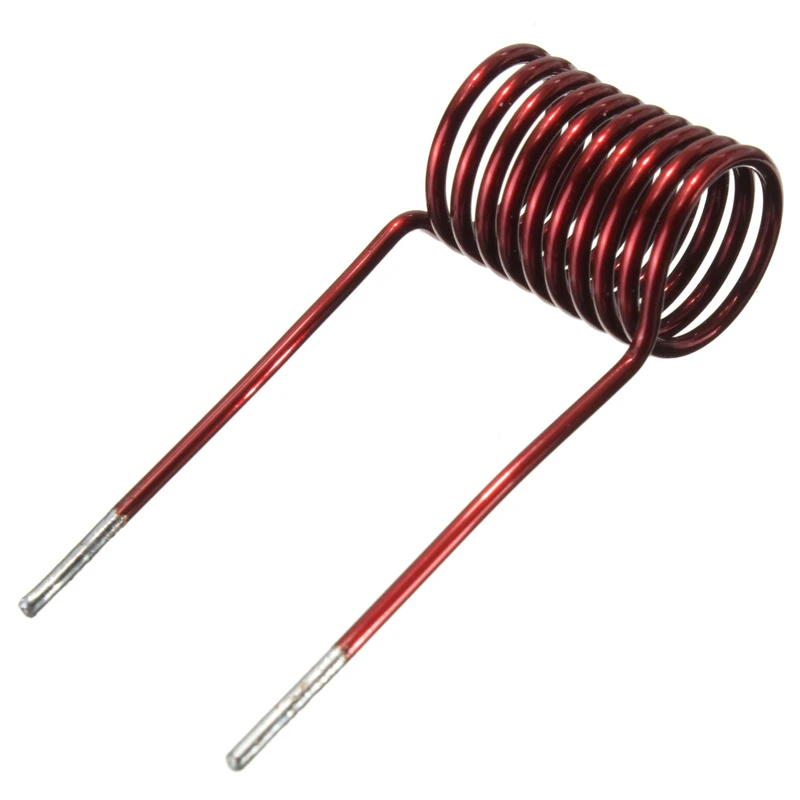

این برد با ورودی 5 تا 12 ولت، کویل 10 دور همراه و ابعاد جمع‌وجور، برای پروژه‌های DIY، آموزش الکترونیک قدرت و گرم‌کردن قطعات فلزی کوچک گزینه مناسبی است. فقط قبل از خرید مطمئن شوید منبع تغذیه پرجریان مناسب و فضای امن برای انجام آزمایش در اختیار دارید.
