ماژول مبدل TTL به سریال RS485 با تراشه MAX485
ویژگی های محصول
- ماژول مبدل TTL به RS485 با تراشه MAX485

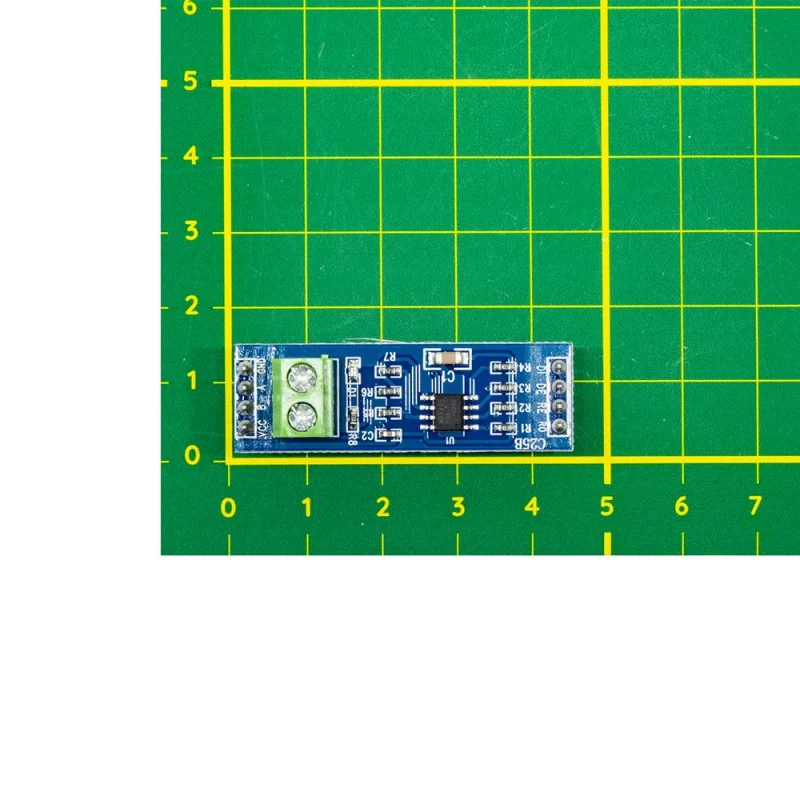

- ابعاد کوچک: 45×15×14 میلیمتر
- ولتاژ کاری: 3.3 تا 5 ولت DC
- سرعت داده: تا 2.5 مگابیت بر ثانیه
- پینهای اتصال آسان و کنترل جهت خودکار
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
خرید این کالا با
- گارانتی اصالت و سلامت فیزیکی کالا
- هفت روز ضمانت بازگشت کالا
- 30 هزار تومان تخفیف اولین خرید با کد TESLA (حداقل خرید 300 هزار تومان)
امکان ارسال فوری کالا در تهران
امکان ارسال رایگان کالا به تمام نقاط کشور
330,000 ریال
5 در انبار
محصولات مرتبط
ماژول مبدل MAX485 TTL به RS485 یک راهحل ارتباطی جمعوجور و قابل اعتماد است که امکان تبادل داده بین دستگاههای با سیگنال TTL و دستگاههای استاندارد RS485 را فراهم میکند. این ماژول با داشتن پینهای اتصال آسان و کنترل جهت خودکار، مناسب برای کاربردهای صنعتی، اتوماسیون و سیستمهای شبکهای کوچک میباشد. مقاومت داخلی 120 اهم و LEDهای نمایشگر وضعیت، عملکرد مطمئن و سادهای را تضمین میکند.
مشخصات فنی ماژول MAX485
- نوع: ماژول مبدل TTL به RS485
- ابعاد: 45×15×14 میلیمتر
- استاندارد ارتباطی: RS485
- ولتاژ تغذیه: 5 ولت DC
- ولتاژ کاری: 3.3 تا 5 ولت DC

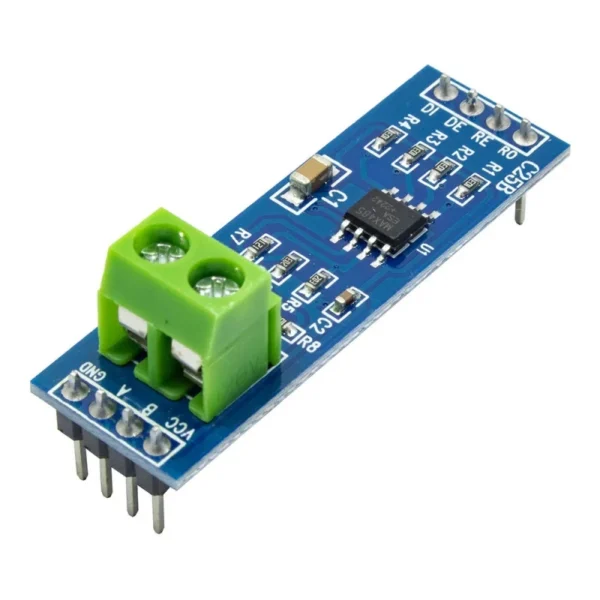

- پینهای سیگنال: RO، RE، DE، DI، GND، VCC، B، A
- کنترل جهت داده: خودکار
- نوع درایور: نیمهدوپلکس
- ترمینیشن: مقاومت داخلی 120 اهم
- نمایشگر: LEDهای تغذیه و انتقال داده
- سرعت داده: تا 2.5 مگابیت بر ثانیه
کاربردهای ماژول TTL به RS485
- ارتباط بین میکروکنترلرها و دستگاههای RS485
- سیستمهای صنعتی و اتوماسیون
- شبکههای حسگر و کنترل از راه دور
- مدارهای نیمهدوپلکس با کنترل جهت خودکار
- پروژههای آموزشی و توسعهای الکترونیک
مزایا و نکات کلیدی
- ابعاد کوچک مناسب برای نصب روی PCBهای فشرده
- کنترل جهت خودکار برای سادگی در ارتباط
- LEDهای نمایشگر وضعیت برای راحتی در تست و عیبیابی
- سرعت بالا تا 2.5 مگابیت بر ثانیه
- مقاومت داخلی 120 اهم برای تضمین اتصال صحیح شبکه
| نوع |
ماژول مبدل TTL به RS485 |
|---|---|
| ابعاد |
45×15×14 میلیمتر |
| استاندارد ارتباطی |
RS485 |
| ولتاژ تغذیه |
5 ولت DC |
| ولتاژ کاری |
3.3 تا 5 ولت DC |
| پینهای سیگنال |
RO، RE، DE، DI، GND، VCC، B، A |
| کنترل جهت داده |
خودکار |
| نوع درایور |
نیمهدوپلکس |
| ترمینیشن |
مقاومت داخلی 120 اهم |
| نمایشگر |
LEDهای تغذیه و انتقال داده |
| سرعت داده |
تا 2.5 مگابیت بر ثانیه |
اسناد فنی محصول
در این بخش میتوانید فایلهای فنی، دیتاشیت و نقشههای مربوط به این محصول را دانلود کنید:
