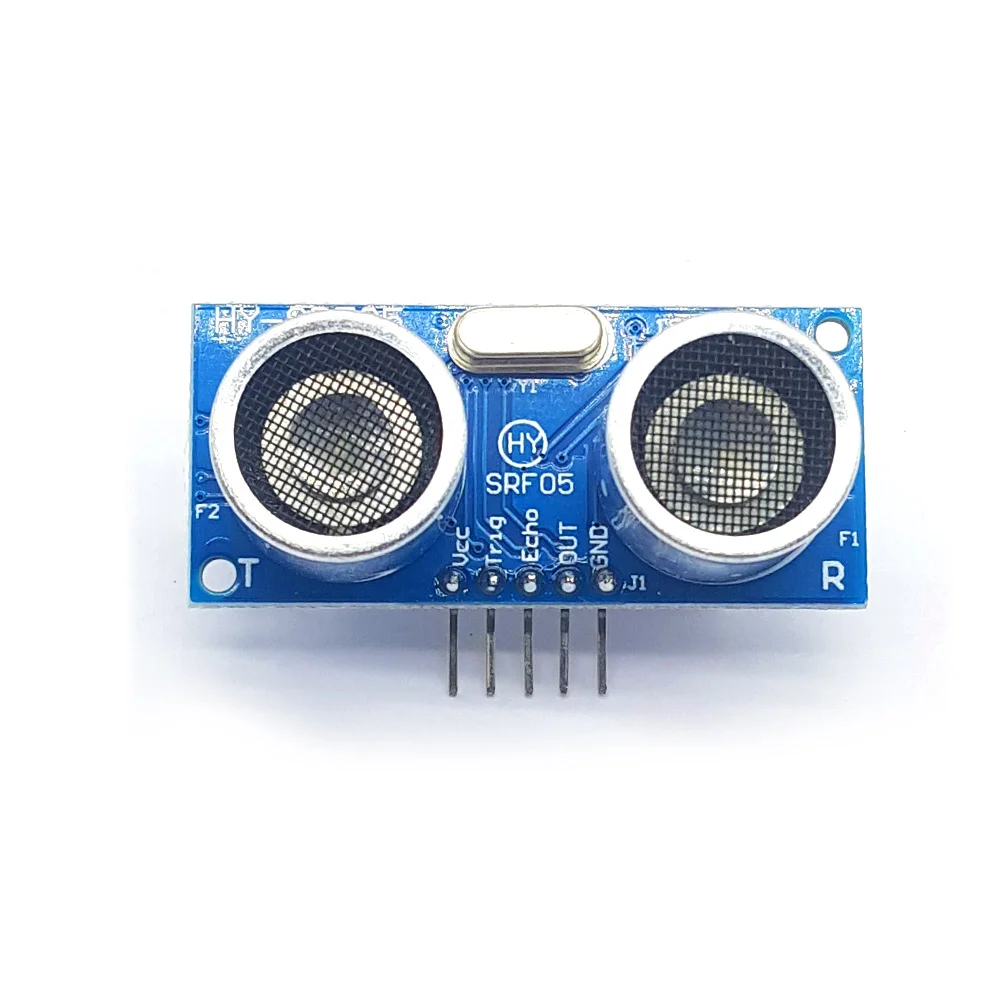

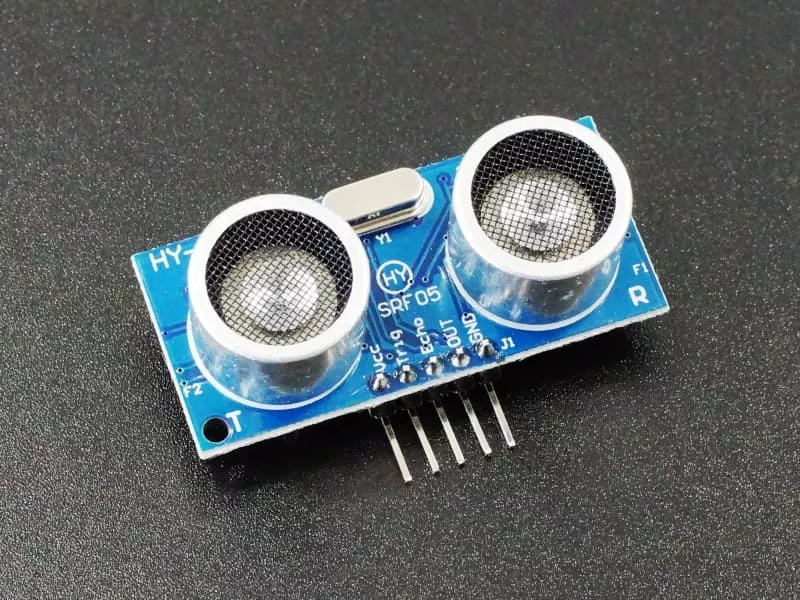

ماژول التراسونیک SRF05 | سنسور اندازه‌گیری فاصله با دقت بالا

ماژول التراسونیک SRF05 یکی از محبوب‌ترین سنسورهای اندازه‌گیری فاصله در دنیای الکترونیک و رباتیک است که با استفاده از امواج فراصوتی، فاصله اجسام مقابل خود را بدون نیاز به تماس فیزیکی اندازه‌گیری می‌کند. این ماژول با ارسال یک موج اولتراسونیک و دریافت بازتاب آن از سطح جسم، زمان رفت و برگشت موج را محاسبه کرده و فاصله دقیق را بر اساس سرعت انتشار صوت در هوا به دست می‌آورد.

سادگی راه‌اندازی، قیمت مناسب، دقت قابل قبول و سازگاری گسترده با انواع میکروکنترلرها مانند Arduino، ESP8266، ESP32، STM32 و Raspberry Pi باعث شده است SRF05 به یکی از گزینه‌های محبوب برای پروژه‌های آموزشی، تحقیقاتی و حتی کاربردهای نیمه‌صنعتی تبدیل شود.

نحوه عملکرد ماژول التراسونیک SRF05

عملکرد ماژول التراسونیک SRF05 بر پایه فناوری Ultrasonic Time Of Flight است. در هنگام شروع اندازه‌گیری، پایه Trigger یک پالس کوتاه دریافت می‌کند و ماژول یک موج فراصوتی با فرکانس حدود 40 کیلوهرتز ارسال می‌کند. این موج پس از برخورد با مانع بازتاب شده و توسط گیرنده داخلی دریافت می‌شود.

مدار داخلی ماژول التراسونیک SRF05 زمان بین ارسال و دریافت موج را اندازه‌گیری کرده و آن را به یک پالس دیجیتال در پایه Echo تبدیل می‌کند. میکروکنترلر با اندازه‌گیری مدت زمان این پالس می‌تواند فاصله جسم را با دقت مناسب محاسبه کند.

فرمول محاسبه فاصله

Distance = (Time × 343) ÷ 2

عدد 343 نشان‌دهنده سرعت صوت بر حسب متر بر ثانیه در دمای حدود 25 درجه سانتی‌گراد است. تقسیم بر عدد 2 به دلیل محاسبه مسیر رفت و برگشت موج انجام می‌شود.

ویژگی‌ها و مزایای ماژول التراسونیک SRF05

• ✔ اندازه‌گیری فاصله بدون تماس با جسم
• ✔ محدوده اندازه‌گیری حدود 2 سانتی‌متر تا 4 متر
• ✔ دقت اندازه‌گیری مناسب برای پروژه‌های رباتیک و هوشمند
• ✔ دارای مدار داخلی پردازش سیگنال
• ✔ راه‌اندازی آسان با تنها دو پایه Trigger و Echo
• ✔ سازگار با اکثر بردهای توسعه و میکروکنترلرها
• ✔ مصرف انرژی پایین و مناسب برای پروژه‌های قابل حمل
• ✔ مناسب برای کاربردهای آموزشی، تحقیقاتی و صنعتی سبک

مشخصات فنی ماژول التراسونیک SRF05

پایه‌های ماژول التراسونیک SRF05 و نحوه اتصال

ماژول SRF05 دارای ۵ پایه است که امکان اتصال ساده آن به انواع بردهای توسعه و میکروکنترلرها را فراهم می‌کند. برای استفاده معمول، تنها پایه‌های تغذیه، Trigger و Echo مورد نیاز هستند.

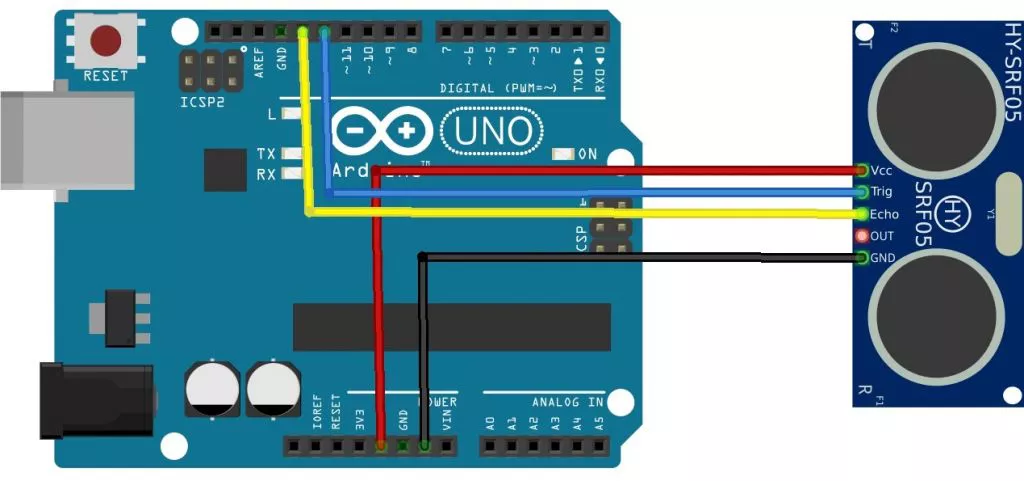

سازگاری با Arduino، ESP32 و میکروکنترلرها

ماژول SRF05 به دلیل استفاده از خروجی دیجیتال Trigger/Echo تقریباً با تمام پلتفرم‌های رایج الکترونیکی قابل استفاده است. در پروژه‌های Arduino معمولاً یک پایه دیجیتال برای ارسال پالس Trigger و یک پایه دیجیتال برای خواندن Echo اختصاص داده می‌شود.

در هنگام استفاده با بردهایی مانند ESP32 و ESP8266 باید توجه داشت که پایه‌های GPIO این بردها معمولاً با سطح منطقی 3.3 ولت کار می‌کنند. از آنجا که خروجی Echo ماژول SRF05 می‌تواند 5 ولت باشد، برای محافظت از ورودی میکروکنترلر بهتر است از تقسیم مقاومتی یا مبدل سطح ولتاژ استفاده شود.

نمونه کاربرد در پروژه‌ها

• اندازه‌گیری فاصله با Arduino
• ساخت ربات جلوگیری‌کننده از برخورد
• سیستم پارک هوشمند
• تشخیص حضور افراد یا اجسام
• کنترل سطح مخازن و مایعات
• پروژه‌های اینترنت اشیا (IoT)

تفاوت SRF05 با سنسور HC-SR04

دو سنسور SRF05 و HC-SR04 از نظر عملکرد بسیار شبیه هستند و هر دو بر اساس امواج فراصوتی 40 کیلوهرتز کار می‌کنند. با این حال، SRF05 دارای برخی بهبودهای طراحی نسبت به HC-SR04 است که باعث شده در بسیاری از پروژه‌ها انتخاب شود.

نکات مهم برای افزایش دقت اندازه‌گیری

• سطح جسم مقابل سنسور بهتر است صاف و عمود بر مسیر امواج باشد.
• اجسام بسیار کوچک، نرم یا جاذب صدا ممکن است باعث کاهش دقت شوند.
• بین دو سنسور اولتراسونیک نزدیک به هم فاصله مناسب ایجاد کنید تا تداخل ایجاد نشود.
• از قرار دادن سنسور در محیط‌های دارای نویز شدید صوتی یا لرزش زیاد خودداری کنید.
• دمای محیط روی سرعت صوت تأثیر دارد و در اندازه‌گیری‌های بسیار دقیق باید اصلاح دما در نظر گرفته شود.

سوالات متداول درباره ماژول SRF05

آیا ماژول التراسونیک SRF05 با Arduino سازگار است؟

بله. ماژول التراسونیک SRF05 یکی از محبوب‌ترین سنسورهای فاصله برای Arduino است و با چند خط کدنویسی می‌توان فاصله را اندازه‌گیری کرد.

آیا می‌توان ماژول التراسونیک SRF05 را به ESP32 متصل کرد؟

بله، اما به دلیل تفاوت سطح ولتاژ 5 ولت سنسور و 3.3 ولت ESP32 بهتر است برای پایه Echo از تقسیم مقاومتی یا مبدل سطح ولتاژ استفاده شود.

حداکثر فاصله قابل اندازه‌گیری چقدر است؟

در شرایط مناسب، ماژول التراسونیک SRF05 می‌تواند فاصله‌هایی تا حدود 4 متر را اندازه‌گیری کند.

آیا این سنسور برای محیط صنعتی مناسب است؟

برای پروژه‌های صنعتی سبک و اندازه‌گیری‌های عمومی مناسب است، اما در محیط‌های بسیار نویزی، مرطوب یا دارای شرایط سخت بهتر است از سنسورهای صنعتی تخصصی استفاده شود.

جمع‌بندی نهایی

ماژول التراسونیک SRF05 یک سنسور فاصله‌سنج قدرتمند، اقتصادی و کاربردی برای طیف وسیعی از پروژه‌های الکترونیکی است. قابلیت اندازه‌گیری بدون تماس، راه‌اندازی آسان، سازگاری با انواع میکروکنترلرها و قیمت مناسب، این ماژول را به یکی از انتخاب‌های محبوب در میان دانشجویان، مهندسان و سازندگان پروژه‌های رباتیک تبدیل کرده است.

اگر به دنبال یک سنسور دقیق و ساده برای اندازه‌گیری فاصله، تشخیص مانع یا ساخت سیستم‌های هوشمند هستید، ماژول SRF05 Ultrasonic می‌تواند یک انتخاب مطمئن و کاربردی برای پروژه شما باشد.
