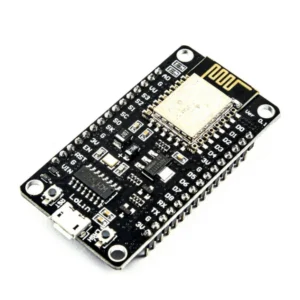

💡 برد توسعه NodeMcu دارای ماژول وای فای ESP8266 و مبدل سریال CH340
اگر به دنیای اینترنت اشیاء (IoT)، اتوماسیون خانگی یا ساخت دستگاههای هوشمند DIY علاقهمند هستید، قطعاً نام برد NodeMCU با ماژول قدرتمند ESP8266 به گوشتان خورده است. 🎯
این برد یکی از پرکاربردترین ابزارهای توسعه در دنیای الکترونیک مدرن است که با داشتن ماژول وایفای داخلی، قابلیتهای فوقالعادهای را برای کنترل و مانیتورینگ بیسیم در اختیار شما قرار میدهد.
برد توسعه NodeMcu دارای ماژول وای فای ESP8266 و مبدل سریال CH340 در واقع یک بستر ساده و آماده برای توسعه انواع پروژههای هوشمند است؛ از کنترل لامپهای خانه تا سیستمهای مانیتورینگ صنعتی و رباتیک. 🤖✨

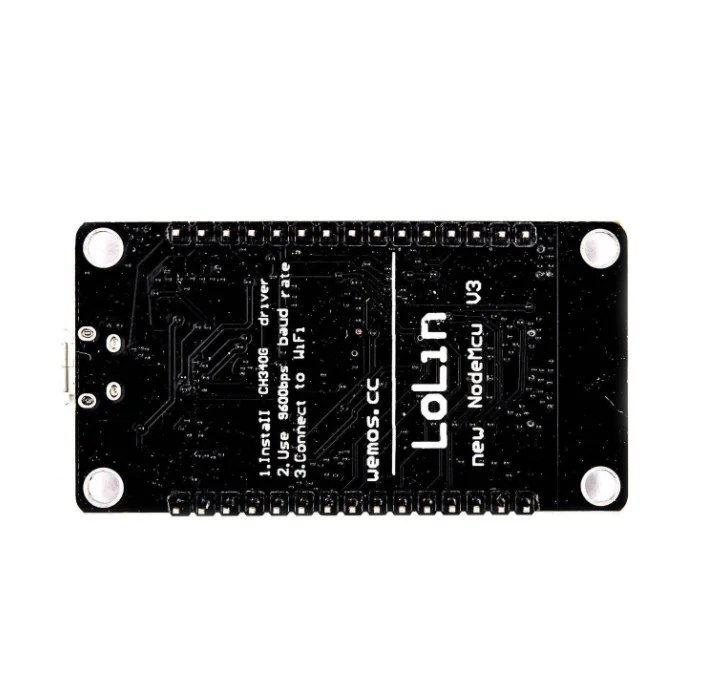

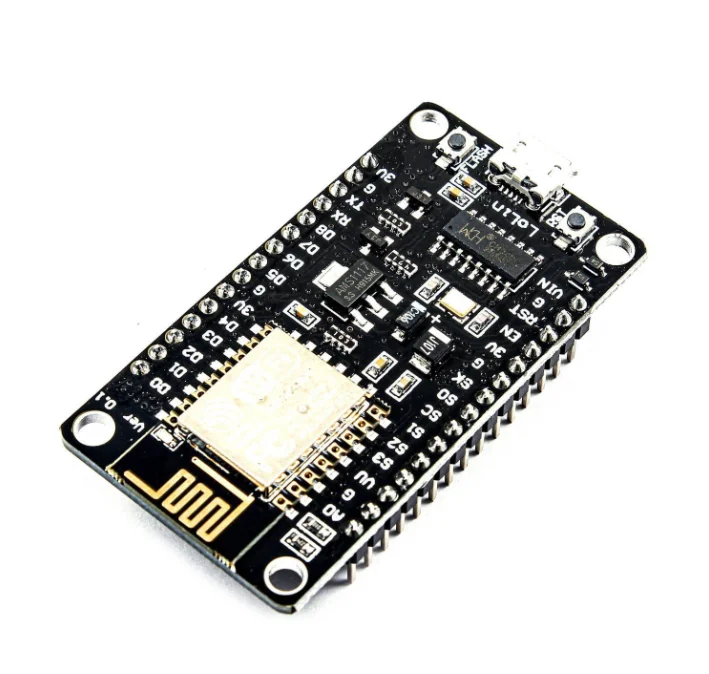

برد توسعه NodeMcu دارای ماژول وای فای ESP8266 و مبدل سریال CH340
🚀 نگاهی کلی به برد NodeMCU ESP8266
این برد مجهز به ماژول ESP8266-12E است؛ که در قلب خود یک میکروکنترلر Tensilica Xtensa LX106 دارد و با سرعت بالا و توان مصرفی پایین، وظیفه پردازش دادهها را برعهده دارد.
همچنین وجود تراشه مبدل CH340G یا CH340C باعث میشود ارتباط USB به سریال بهسادگی و پایداری برقرار شود. 🔌💻
⚙️ ویژگیهای کلیدی و مزایا
🧠 پردازنده قدرتمند
- میکروکنترلر ESP8266-12E با هسته Tensilica Xtensa LX106 و فرکانس کاری تا 160MHz ⚡
- پشتیبانی از اجرای چندوظیفهای (Multi-tasking)
🔗 تراشه ارتباطی CH340
- قابلیت Plug & Play و شناسایی سریع در سیستمعاملهای جدید
- ارتباط پایدار USB به سریال برای انتقال دادهها 🔄
🧩 پینهای GPIO متنوع
- ۱۷ پین GPIO با قابلیتهای PWM، ADC، UART، I2C و SPI
- سازگار با اکثر سنسورها و ماژولها 🌡️📟
💾 حافظه و فرکانس
- حافظه فلش ۴ مگابایت (۳۲ مگابیت)
- فرکانس وایفای ۲.۴ گیگاهرتز برای ارتباط سریع
⚡ تغذیه ایمن و مطمئن
- رگولاتور LM1117 با خروجی ۳.۳ ولت و جریان ۵۰۰ میلیآمپر
- قابلیت تغذیه از طریق Micro USB یا Type-C 🔋
📐 مشخصات فنی دقیق
| ویژگی | مقدار |
|---|---|
| ولتاژ کاری | 3.3 ولت DC |
| جریان خروجی رگولاتور | 500mA |
| ورودی آنالوگ | 1 پین (A0) با دقت 10 بیت |
| تعداد GPIO | 17 عدد |
| رابطهای ارتباطی | UART، I2C، SPI |
| حافظه فلش | 4MB |
| فرکانس وایفای | 2.4GHz |
| نوع مبدل USB | CH340G / CH340C |
| ابعاد | تقریباً 48×26 میلیمتر |
📏 طراحی استاندارد این برد باعث میشود بهراحتی روی بردبورد نصب شود و اتصالات بدون دردسر انجام گیرد.
🌍 کاربردهای متنوع NodeMCU ESP8266
🌐 ۱. پروژههای اینترنت اشیاء (IoT)
با استفاده از وایفای داخلی این برد، میتوانید دستگاههای مختلف را به اینترنت متصل کرده و دادهها را از راه دور کنترل یا مانیتور نمایید. 📊
🏠 ۲. اتوماسیون خانگی
برد توسعه NodeMcu دارای ماژول وای فای ESP8266 و مبدل سریال CH340 یکی از بهترین گزینهها برای ساخت سیستمهای کنترل هوشمند در خانه است. 🔦 باز و بسته کردن پردهها 🪟، کنترل لامپها، تنظیم دما 🌡️ و قفل درب—all با چند خط کد ممکن است.
🧪 ۳. پروژههای آموزشی و DIY
برای یادگیری برنامهنویسی و الکترونیک، NodeMCU انتخابی عالی است. میتوانید پروژههایی مثل ایستگاه هواشناسی، ساعت اینترنتی و سیستم ضدسرقت بسازید. 🕒☁️🚨
🤖 ۴. کنترل رباتها
NodeMCU میتواند مغز ربات شما باشد! کافی است از وایفای برای کنترل حرکت و سنسورها استفاده کنید. ⚙️🤩
🧭 نحوه راهاندازی و استفاده
- نصب درایور CH340G برای شناسایی پورت سریال 💡
- نصب Arduino IDE و افزودن برد ESP8266 از طریق مسیر:
File > Preferences > Additional Boards Manager URLs
سپس آدرس زیر را وارد کنید:
http://arduino.esp8266.com/stable/package_esp8266com_index.json - اتصال برد با کابل USB و انتخاب پورت مناسب در Tools
- آپلود نمونه برنامه Blink و مشاهده چشمکزدن LED 🎉
⚠️ نکته: پینهای NodeMCU با ولتاژ ۳.۳ ولت کار میکنند و به ۵ ولت حساساند.
🧠 مزیتهای NodeMCU نسبت به سایر بردها
- 🌐 وایفای داخلی بدون نیاز به ماژول اضافی
- ⚙️ توان پردازشی بالا تا 160MHz
- 💾 حافظه زیاد 4MB
- 🔌 تغذیه آسان از طریق USB
- 💡 کتابخانههای گسترده و جامعه فعال
- 💰 قیمت اقتصادی و مناسب برای همه پروژهها
🔋 نکات تکمیلی طراحی پروژهها
- در زمان فعال بودن وایفای، جریان مصرفی تا ۳۰۰mA میرسد؛ از منبع تغذیه مناسب استفاده کنید.
- برای کاهش نویز از خازن 100µF در ورودی تغذیه استفاده کنید.
- در پروژههای صنعتی، از فیلتر EMI و حفاظ فلزی استفاده نمایید. ⚡
🧩 پروژههای پیشنهادی برای شروع
- 🌡️ ایستگاه دما و رطوبت با DHT11/DHT22
- 💡 کنترل لامپ با اپلیکیشن Blynk
- 🚪 سنسور تشخیص حرکت و ارسال اعلان
- 🌿 مانیتورینگ رطوبت خاک گلخانه
- ⏰ ساعت اینترنتی با نمایشگر OLED
🧾 جمعبندی نهایی
🔹 برد توسعه NodeMcu دارای ماژول وای فای ESP8266 و مبدل سریال CH340 یکی از بهترین گزینهها برای شروع پروژههای اینترنت اشیاء است.
🔹 با دارا بودن وایفای داخلی، حافظه زیاد و رابطهای متنوع، ابزاری کامل برای مهندسان و دانشجویان محسوب میشود.
🔹 از خانه هوشمند تا رباتیک و مانیتورینگ صنعتی، این برد شما را شگفتزده خواهد کرد. 🌟
اگر به دنبال بردی هستید که هم ساده باشد، هم قدرتمند و هم قابل اتصال به اینترنت — بدون شک برد توسعه NodeMcu دارای ماژول وای فای ESP8266 و مبدل سریال CH340 انتخاب طلایی شماست. 💎
