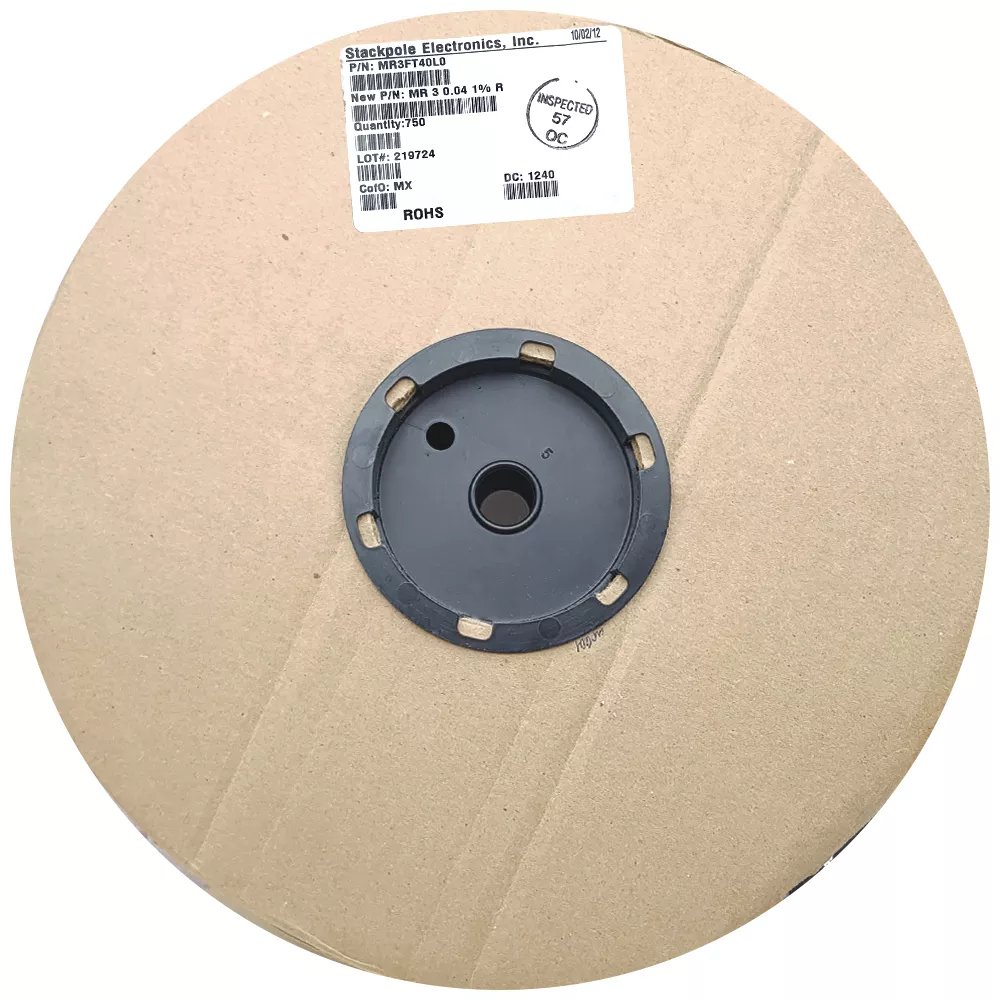

مقاومت شنت MR3FT40L0 مقدار 0.04 اهم 3 وات 1%
ویژگی های محصول
- نوع مقاومت: مقاومت شنت / Current Sense مدل MR3FT40L0
- مقدار مقاومت: 0.04 اهم معادل 40 میلیاهم
- توان نامی: 3 وات
- تلرانس: ±1%
- نوع نصب: Through-Hole با ساختار Axial
- کاربرد اصلی: اندازهگیری و سنجش جریان عبوری مدار
- مناسب برای: منابع تغذیه، شارژر، BMS و مدارهای حفاظت اضافهجریان
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
ضمانت اصالت | قیمت مناسب | ارسال فوری
433,000 ریال
موجودی: 1 عدد
محصولات مرتبط
مقاومت شنت MR3FT40L0 مقدار 0.04 اهم 3 وات 1%

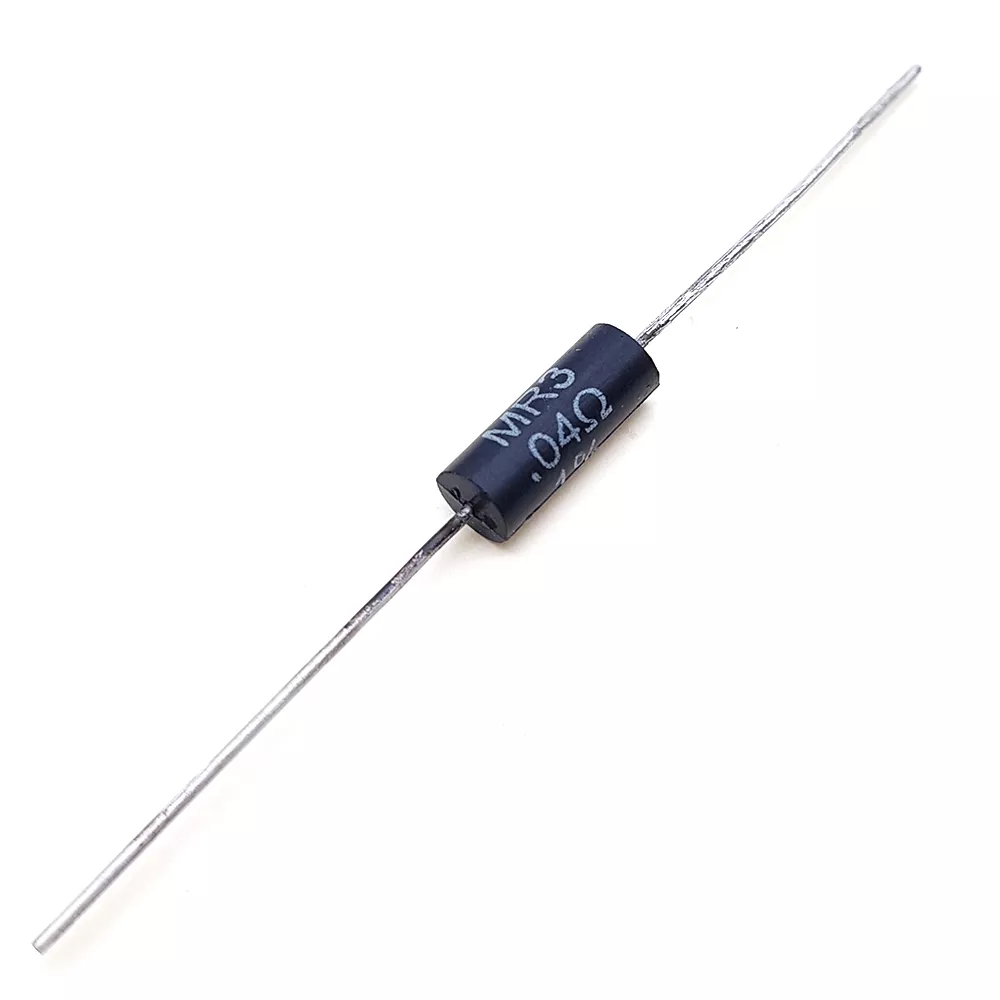

مقاومت شنت MR3FT40L0 یک مقاومت بسیار کماهم با مقدار 0.04 اهم یا 40 میلیاهم است که برای اندازهگیری و تشخیص جریان عبوری در مدارهای الکترونیکی مورد استفاده قرار میگیرد. این مقاومت دارای توان نامی 3 وات و تلرانس ±1% بوده و برای نصب Through-Hole طراحی شده است.
مقاومتهای شنت به دلیل مقدار مقاومت بسیار پایین، افت ولتاژ کوچکی متناسب با جریان عبوری ایجاد میکنند. مدار اندازهگیری میتواند با اندازهگیری این افت ولتاژ، جریان مصرفی بار را محاسبه کند. به همین دلیل MR3FT40L0 برای مدارهای Current Sense، منابع تغذیه، شارژر، مدیریت باتری و حفاظت اضافهجریان کاربرد دارد.
- مدل: MR3FT40L0
- نوع: مقاومت شنت / Current Sense Resistor
- مقدار مقاومت: 0.04Ω
- معادل: 40mΩ
- توان نامی: 3W
- تلرانس: ±1%
- نوع نصب: Through-Hole
- ساختار: Axial
- کاربرد اصلی: اندازهگیری جریان
مقاومت شنت چیست؟
مقاومت شنت یا Shunt Resistor مقاومت کماهمی است که معمولاً بهصورت سری در مسیر جریان قرار میگیرد. با عبور جریان، مقدار بسیار کمی ولتاژ روی مقاومت ایجاد میشود.
از آنجایی که مقدار مقاومت مشخص است، مدار اندازهگیری میتواند از روی این ولتاژ، جریان عبوری را محاسبه کند. رابطه پایه بر اساس قانون اهم است:
در مقاومت شنت MR3FT40L0 مقدار مقاومت فقط 0.04Ω است؛ بنابراین میتوان جریان را با ایجاد افت ولتاژ نسبتاً کم در مسیر اندازهگیری کرد.
مقدار 0R04 یعنی چه؟
عبارت 0R04 روش متداول نمایش مقدار مقاومت است و در این قطعه به معنی 0.04 اهم است.
- 0R04 = 0.04Ω
- 0.04Ω = 40mΩ
- 40mΩ = 40 میلیاهم
این مقدار بسیار کمتر از مقاومتهای معمولی چند اهم، چند کیلو یا چند مگااهم است و همین ویژگی آن را برای سنجش جریان مناسب میکند.
اندازهگیری جریان با مقاومت 0.04 اهم
افت ولتاژ ایجادشده روی شنت مستقیماً با مقدار جریان متناسب است. برای مثال، با افزایش جریان عبوری، ولتاژ دوسر مقاومت نیز افزایش پیدا میکند.
مقادیر جدول بر اساس روابط ایدهآل قانون اهم و توان محاسبه شدهاند و برای درک عملکرد شنت هستند. شرایط حرارتی و محدودیتهای دیتاشیت نیز باید در طراحی واقعی بررسی شوند.
توان 3 وات چه اهمیتی دارد؟
هنگام عبور جریان از مقاومت شنت، بخشی از انرژی به گرما تبدیل میشود. مقدار توان تلفاتی از رابطه زیر به دست میآید:
به همین دلیل با افزایش جریان، توان تلفاتی بهصورت مجذوری افزایش پیدا میکند. توان نامی MR3FT40L0 برابر 3 وات است و در طراحی باید حاشیه حرارتی مناسبی نیز در نظر گرفته شود.
از نظر محاسبات ایدهآل، مقاومت 0.04 اهم در توان دقیق 3 وات به جریانی حدود 8.66 آمپر میرسد؛ اما این عدد نباید بهعنوان جریان کاری دائمی تضمینشده در هر شرایطی در نظر گرفته شود. دمای محیط، تهویه، نحوه نصب و محدودیتهای حرارتی قطعه اهمیت دارند.
تلرانس 1 درصد و اهمیت آن در اندازهگیری جریان
تلرانس این مقاومت ±1% است. در مدار Current Sense، دقت مقدار مقاومت اهمیت زیادی دارد، زیرا خطای مقاومت مستقیماً میتواند روی محاسبه جریان اثر بگذارد.
برای نمونه، اگر سیستم اندازهگیری بر اساس مقدار اسمی 40 میلیاهم طراحی شده باشد، تغییر مقدار واقعی شنت نسبت به مقدار اسمی میتواند باعث اختلاف در جریان محاسبهشده شود.
به همین دلیل استفاده از مقاومتهای کماهم با تلرانس مشخص، نسبت به استفاده از یک مقاومت عمومی نامناسب برای مدارهای اندازهگیری جریان منطقیتر است.
کاربرد در مدار Current Sense
در مدارهای اندازهگیری جریان، مقاومت شنت در مسیر بار قرار میگیرد و افت ولتاژ دوسر آن توسط مدار اندازهگیری خوانده میشود.
این ولتاژ معمولاً کوچک است؛ بنابراین در طراحیهای دقیق ممکن است از تقویتکننده عملیاتی، Current Sense Amplifier، ADC میکروکنترلر یا آیسیهای مانیتور جریان برای اندازهگیری آن استفاده شود.
در جریان 5 آمپر، یک شنت 0.04 اهم در شرایط ایدهآل حدود 200 میلیولت افت ولتاژ ایجاد میکند. مدار کنترل میتواند این ولتاژ را اندازهگیری کرده و از روی آن جریان را محاسبه کند.
کاربردهای مقاومت شنت MR3FT40L0
استفاده در منابع تغذیه
یکی از کاربردهای مهم مقاومت شنت، اندازهگیری جریان خروجی منابع تغذیه است. مدار کنترل میتواند ولتاژ روی شنت را بخواند و از آن برای نمایش جریان، محدودکننده جریان یا حفاظت اضافهجریان استفاده کند.
در منابع تغذیه آزمایشگاهی نیز از همین اصل برای اندازهگیری جریان مصرفی بار و پیادهسازی حالت Current Limit استفاده میشود.
استفاده در شارژر و مدار باتری
در شارژرها و سیستمهای باتری، دانستن مقدار جریان شارژ و دشارژ اهمیت زیادی دارد. با قرار دادن مقاومت شنت در مسیر مناسب، مدار کنترل میتواند جریان را اندازهگیری کند.
این اطلاعات میتواند برای نظارت بر وضعیت شارژ، محدودسازی جریان، تشخیص اضافهبار و حفاظت سیستم استفاده شود.
چرا مقاومت شنت باید کماهم باشد؟
اگر مقاومت مورد استفاده برای اندازهگیری جریان زیاد باشد، افت ولتاژ قابل توجهی در مسیر بار ایجاد میشود و بخشی از انرژی مدار روی مقاومت تلف خواهد شد.
استفاده از مقدار بسیار پایین مانند 40 میلیاهم کمک میکند افت ولتاژ مسیر محدود باشد، در حالی که هنوز ولتاژ قابل اندازهگیری برای مدار سنجش جریان ایجاد شود.
ساختار غیرالقایی و اهمیت آن
این مدل بهعنوان یک مقاومت Current Sense با ساختار Non-Inductive معرفی شده است. پایین بودن اثرات القایی برای اندازهگیری جریانهای متغیر و مدارهای سوئیچینگ اهمیت دارد، زیرا اندوکتانس ناخواسته میتواند روی شکل موج و دقت اندازهگیری اثر بگذارد.
همچنین این سری با ساختار فلزی برای کاربردهای اندازهگیری جریان طراحی شده است.
نحوه نصب مقاومت شنت در مدار
شنت معمولاً بهصورت سری در مسیر جریان قرار میگیرد. بسته به طراحی مدار، اندازهگیری جریان میتواند در سمت منفی یا مثبت تغذیه انجام شود.
در کاربردهایی که دقت اهمیت دارد، مسیرهای PCB باید به شکلی طراحی شوند که مقاومت اضافی ترکهای مسی و اتصالات روی نتیجه اندازهگیری کمترین اثر را داشته باشند.
در مقاومتهای چند ده میلیاهم، حتی مقاومت مسیرهای مسی، لحیم و کانکتورها میتواند نسبت به مقدار خود شنت قابل توجه باشد. به همین دلیل طراحی مسیر اندازهگیری اهمیت بیشتری نسبت به مقاومتهای معمولی دارد.
مشخصات فنی مقاومت MR3FT40L0
توان 3 وات یک مقدار نامی است. در طراحی واقعی، توان کاری بهتر است با حاشیه مناسب انتخاب شود و شرایط حرارتی، تهویه و دمای محیط نیز بررسی شوند.
سؤالات متداول درباره مقاومت شنت MR3FT40L0
مقدار مقاومت شنت MR3FT40L0 چقدر است؟
0R04 در مقاومت شنت MR3FT40L0 به چه معناست؟
مقاومت شنت برای چه کاری استفاده میشود؟
اگر 5 آمپر از مقاومت شنت MR3FT40L0 عبور کند افت ولتاژ چقدر است؟
توان 3 وات در مقاومت شنت MR3FT40L0چه معنایی دارد؟
آیا مقاومت شنت MR3FT40L0 برای اندازهگیری جریان باتری مناسب است؟
تلرانس 1 درصد nv مقاومت شنت MR3FT40L0 چه تأثیری دارد؟
جمعبندی و خرید مقاومت شنت MR3FT40L0
مقاومت شنت MR3FT40L0 یک مقاومت Current Sense با مقدار بسیار پایین 0.04 اهم یا 40 میلیاهم، توان 3 وات و تلرانس 1 درصد است. این قطعه برای اندازهگیری جریان در منابع تغذیه، شارژرها، مدارهای باتری، سیستمهای کنترل توان و تجهیزات اندازهگیری قابل استفاده است.
اگر برای پروژه خود به یک مقاومت شنت 40mΩ با توان 3W و دقت 1% نیاز دارید، MR3FT40L0 یک گزینه تخصصی برای مدارهای اندازهگیری و Current Sense محسوب میشود.
