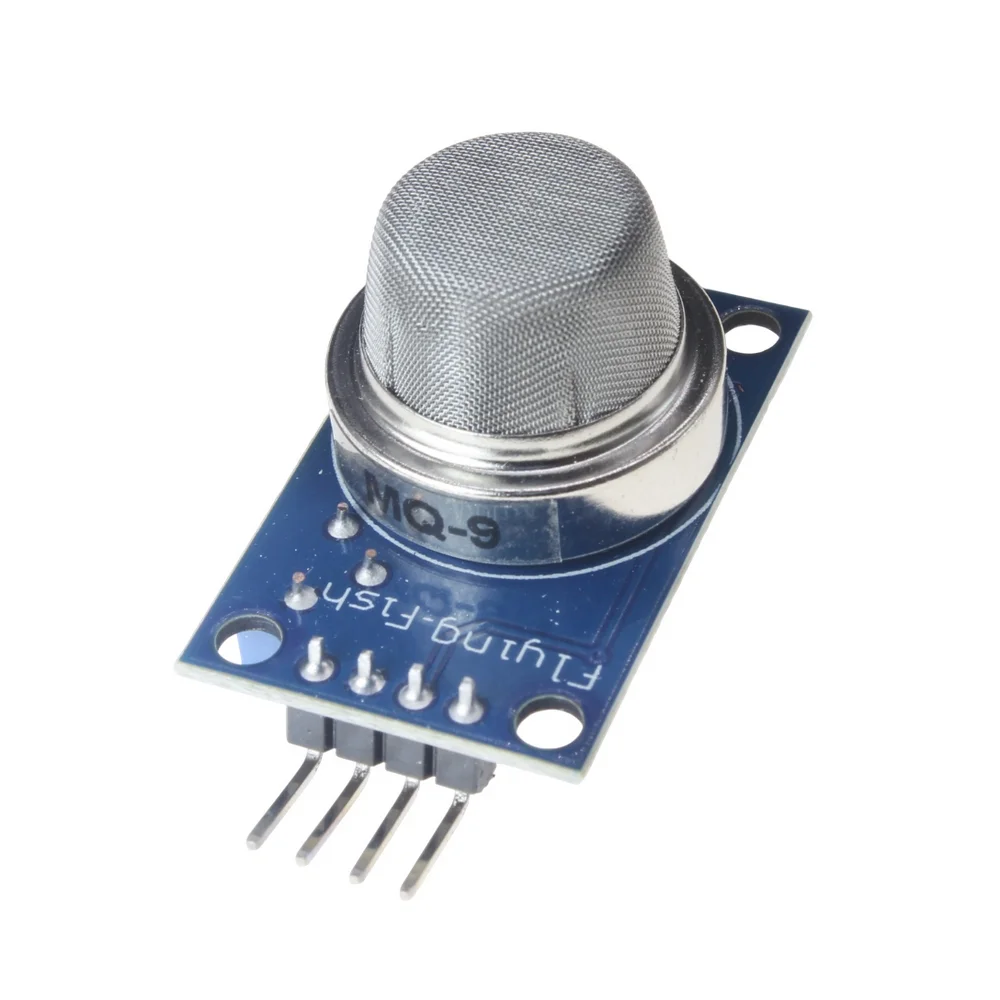

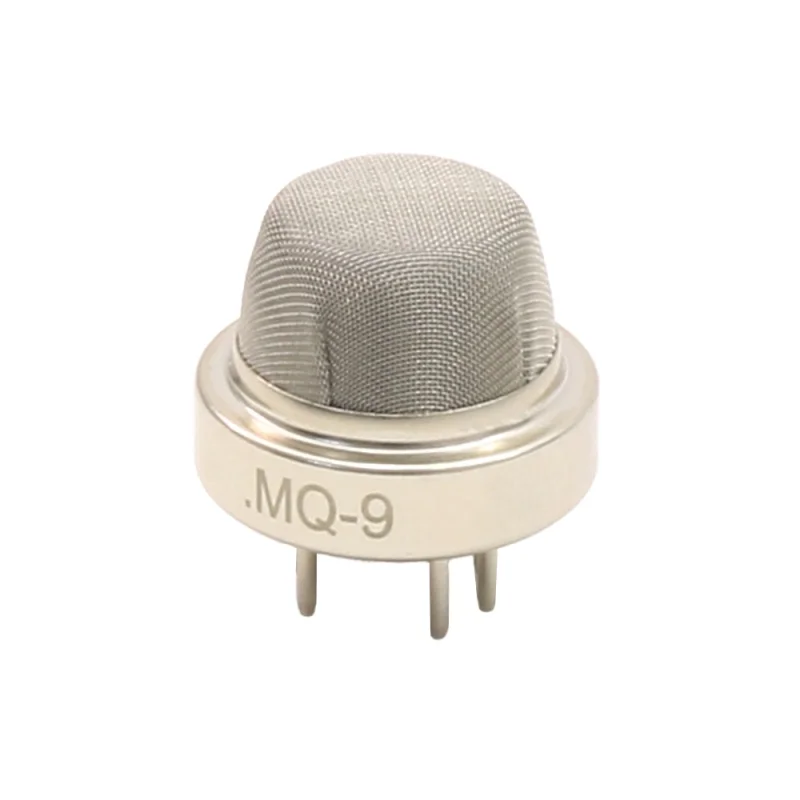

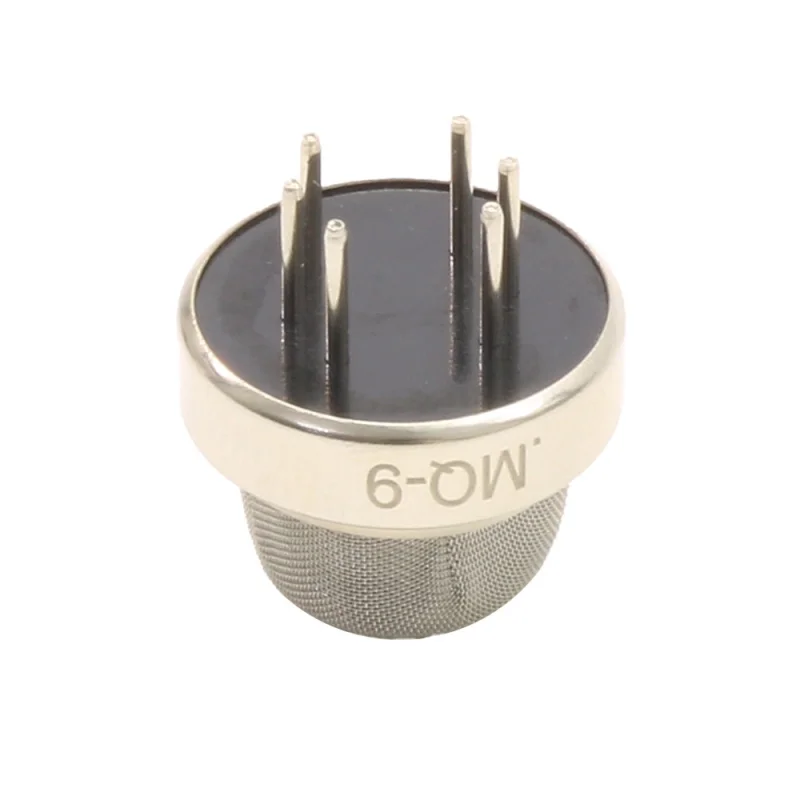

سنسور گاز MQ-9

سنسور گاز MQ-9 یکی از پرکاربردترین حسگرهای گازی در خانواده سنسورهای MQ محسوب می‌شود که به‌طور ویژه برای تشخیص گاز مونوکسید کربن (CO) و همچنین گازهای قابل اشتعال مانند متان (CH₄)، LPG و گاز طبیعی طراحی شده است. این سنسور به دلیل قیمت اقتصادی، سادگی راه‌اندازی و سازگاری بالا با انواع میکروکنترلرها، انتخابی بسیار محبوب در پروژه‌های آموزشی، صنعتی سبک و سیستم‌های هشداردهنده اولیه به شمار می‌رود.

سنسور گاز MQ-9 در بسیاری از پروژه‌های مبتنی بر آردوینو، ESP32، ESP8266 و سایر بردهای توسعه استفاده می‌شود و امکان پایش مداوم کیفیت هوا و شناسایی گازهای خطرناک را فراهم می‌سازد. به همین دلیل، این سنسور در میان دانشجویان، مهندسان الکترونیک و طراحان سیستم‌های مانیتورینگ محیطی جایگاه ویژه‌ای دارد.

اصل عملکرد سنسور گاز MQ-9

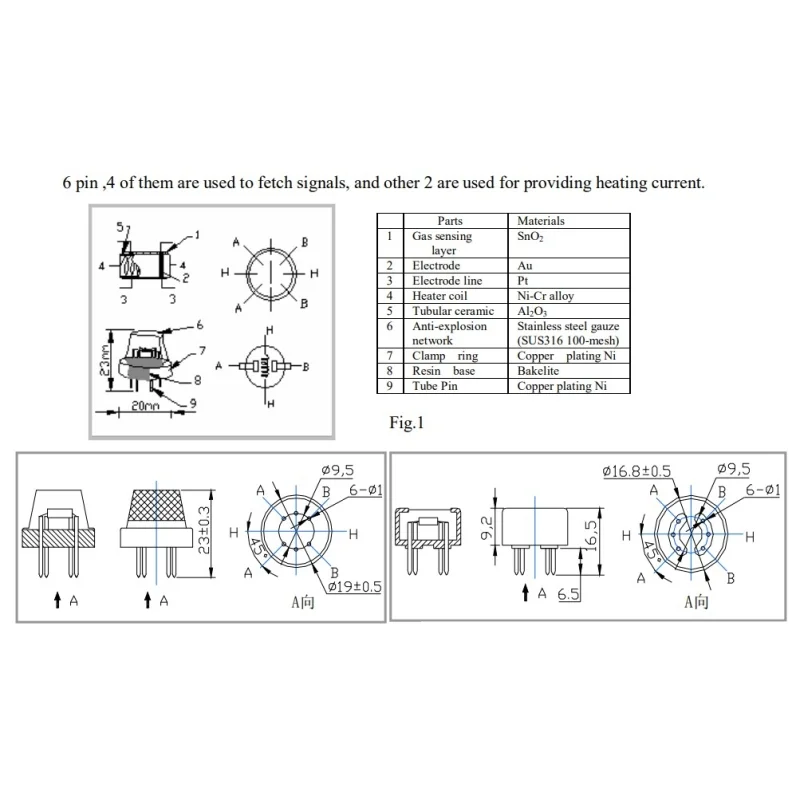

عملکرد سنسور گاز MQ-9 بر پایه یک عنصر نیمه‌هادی از جنس SnO₂ (دی‌اکسید قلع) است. در شرایط عادی و هوای تمیز، مقاومت این ماده مقدار مشخصی دارد. اما با حضور گازهایی مانند CO یا متان، واکنش شیمیایی در سطح عنصر حساس رخ داده و مقاومت داخلی سنسور کاهش می‌یابد. این تغییر مقاومت به‌صورت سیگنال الکتریکی در خروجی سنسور ظاهر می‌شود.

ماژول MQ-9 معمولاً دارای دو نوع خروجی است:

• خروجی آنالوگ (AOUT) برای اندازه‌گیری نسبی غلظت گاز
• خروجی دیجیتال (DOUT) برای تشخیص عبور غلظت از یک آستانه مشخص

وجود این دو خروجی باعث می‌شود سنسور گاز MQ-9 هم در سیستم‌های هشدار ساده و هم در پروژه‌های دقیق‌تر قابل استفاده باشد.

ویژگی‌های برجسته سنسور گاز MQ-9

• قابلیت تشخیص مونوکسید کربن (CO) با حساسیت مناسب
• تشخیص گازهای قابل اشتعال مانند متان و LPG
• دارای خروجی آنالوگ و دیجیتال
• پاسخ‌دهی سریع (کمتر از 10 ثانیه)
• راه‌اندازی ساده و بدون نیاز به مدار پیچیده
• سازگار با اکثر میکروکنترلرها
• طول عمر بالا در صورت استفاده صحیح

مشخصات فنی سنسور گاز MQ-9

پایه‌ها و اتصالات سنسور گاز MQ-9

• VCC: تغذیه 5 ولت DC
• GND: زمین مدار
• AOUT: خروجی آنالوگ متناسب با غلظت گاز
• DOUT: خروجی دیجیتال با آستانه قابل تنظیم

در اکثر ماژول‌های آماده MQ-9، یک پتانسیومتر جهت تنظیم آستانه خروجی دیجیتال وجود دارد که امکان تنظیم حساسیت سنسور را فراهم می‌کند.

نکات مهم در استفاده از سنسور گاز MQ-9

برای دستیابی به نتایج پایدار و دقیق‌تر، سنسور گاز MQ-9 نیاز به پیش‌گرمایش (Preheat) دارد. معمولاً توصیه می‌شود سنسور قبل از استفاده عملی، حداقل 24 ساعت روشن بماند تا به شرایط پایدار برسد. همچنین باید توجه داشت که این سنسور برای اندازه‌گیری دقیق ppm در کاربردهای ایمنی حیاتی مناسب نیست و بیشتر برای تشخیص نسبی و هشدار اولیه استفاده می‌شود.

کاربردهای سنسور گاز MQ-9

• سیستم‌های هشدار مونوکسید کربن
• تشخیص نشت گازهای قابل اشتعال
• پروژه‌های آردوینو و ESP32
• سیستم‌های مانیتورینگ محیطی
• پروژه‌های آموزشی و آزمایشگاهی
• کاربردهای تحقیقاتی و نمونه‌سازی

جمع‌بندی نهایی

سنسور گاز MQ-9 یک انتخاب اقتصادی، در دسترس و کاربردی برای تشخیص مونوکسید کربن (CO) و انواع گازهای قابل اشتعال مانند متان و LPG محسوب می‌شود. این سنسور به دلیل ساختار ساده، قیمت مناسب و در دسترس بودن، در میان مهندسان الکترونیک، دانشجویان و علاقه‌مندان به پروژه‌های DIY محبوبیت بالایی دارد. سازگاری کامل با بردهای توسعه‌ای نظیر آردوینو، ESP32 و ESP8266 باعث شده است که راه‌اندازی و استفاده از آن حتی برای کاربران مبتدی نیز ساده و سریع باشد.

با وجود مزایای متعدد، سنسور MQ-9 بیشتر برای تشخیص نسبی گاز و سیستم‌های هشدار اولیه طراحی شده و برای کاربردهای ایمنی حساس یا صنعتی سنگین گزینه ایده‌آلی محسوب نمی‌شود. در پروژه‌هایی که دقت بالا، پایداری طولانی‌مدت و کالیبراسیون دقیق اهمیت زیادی دارد، استفاده از سنسورهای صنعتی و حرفه‌ای‌تر توصیه می‌گردد. با این حال، برای پروژه‌های آموزشی، خانگی و صنعتی سبک، MQ-9 همچنان یکی از گزینه‌های مقرون‌به‌صرفه و قابل اعتماد به شمار می‌رود.
