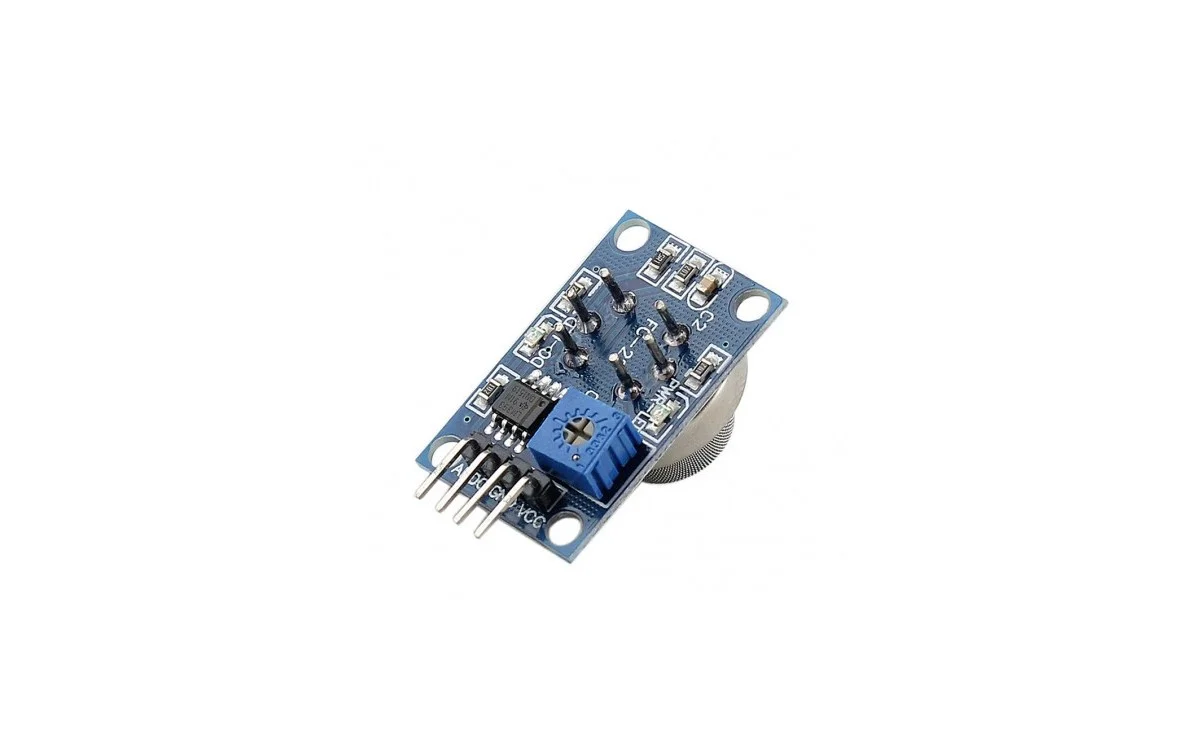

ماژول سنسور تشخیص گاز هیدروژن MQ-8

ماژول MQ-8 یکی از سنسورهای تخصصی و پرکاربرد در زمینه تشخیص گاز هیدروژن (H₂) است که بر پایه فناوری نیمه‌هادی SnO₂ طراحی شده است. این ماژول به‌طور ویژه برای محیط‌هایی توسعه یافته که با گازهای قابل اشتعال، به‌خصوص هیدروژن، سر و کار دارند. به دلیل حساسیت بالا، پاسخ‌دهی سریع و ساختار ساده، MQ-8 به یکی از گزینه‌های محبوب در پروژه‌های صنعتی، ایمنی و تحقیقاتی تبدیل شده است.

نحوه عملکرد سنسور MQ-8

عنصر حساس SnO₂ در سنسور MQ-8 در حضور گاز هیدروژن دچار تغییر مقاومت می‌شود. در شرایط عادی و هوای تمیز، مقاومت سنسور در مقدار بالاتری قرار دارد، اما با افزایش غلظت هیدروژن، واکنش‌های سطحی باعث کاهش مقاومت می‌شوند. این تغییر مقاومت توسط مدار داخلی ماژول به سیگنال ولتاژی تبدیل شده و از طریق خروجی آنالوگ (AOUT) در دسترس قرار می‌گیرد.

علاوه بر خروجی آنالوگ، ماژول MQ-8 دارای خروجی دیجیتال (DOUT) نیز می‌باشد. این خروجی با استفاده از یک مقایسه‌گر ولتاژی داخلی کنترل می‌شود که آستانه آن توسط پتانسیومتر روی برد قابل تنظیم است. این ویژگی امکان تشخیص سریع نشت گاز و فعال‌سازی سیستم‌های هشدار یا قطع‌کننده را فراهم می‌سازد.

پیش‌گرمایش و پایداری عملکرد

برای دستیابی به دقت و پایداری مناسب، سنسور MQ-8 نیازمند پیش‌گرمایش اولیه است. توصیه می‌شود سنسور حداقل 24 ساعت در ولتاژ کاری استاندارد روشن بماند تا عنصر حساس به شرایط پایدار برسد. پس از این مرحله، سنسور در دمای اتاق عملکردی قابل اعتماد و تکرارپذیر خواهد داشت.

زمان پاسخ‌دهی کوتاه (کمتر از 10 ثانیه) و زمان بازیابی سریع (کمتر از 30 ثانیه) باعث شده MQ-8 برای کاربردهای ایمنی که نیاز به واکنش سریع دارند، انتخابی مناسب باشد.

مشخصات فنی

• ولتاژ کاری: 5 ولت DC
• نوع خروجی: آنالوگ (AOUT) و دیجیتال (DOUT)
• گاز قابل تشخیص: هیدروژن (H₂)
• رنج تشخیص: 100ppm تا 10000ppm
• زمان پاسخ‌دهی: کمتر از 10 ثانیه
• زمان بازیابی: کمتر از 30 ثانیه
• نوع سنسور: نیمه‌هادی SnO₂
• پیش‌گرمایش اولیه: حداقل 24 ساعت برای دقت پایدار
• دمای کاری: از 10- تا 50+ درجه سانتی‌گراد
• رطوبت کاری: 5٪ تا 95٪ RH (غیر متراکم)
• پایه‌ها: VCC، GND، DOUT، AOUT

کاربردها

به دلیل ماهیت قابل اشتعال گاز هیدروژن، پایش و تشخیص سریع آن اهمیت بسیار بالایی دارد. ماژول MQ-8 در طیف گسترده‌ای از کاربردهای صنعتی و تحقیقاتی مورد استفاده قرار می‌گیرد:

• پایش نشت گاز هیدروژن در محیط‌های صنعتی
• ایستگاه‌های شارژ خودروهای هیدروژنی
• سیستم‌های ایمنی سلول‌های سوختی (Fuel Cell)
• پروژه‌های تحقیقاتی و آزمایشگاهی
• اندازه‌گیری کیفیت هوا در صنایع انرژی پاک

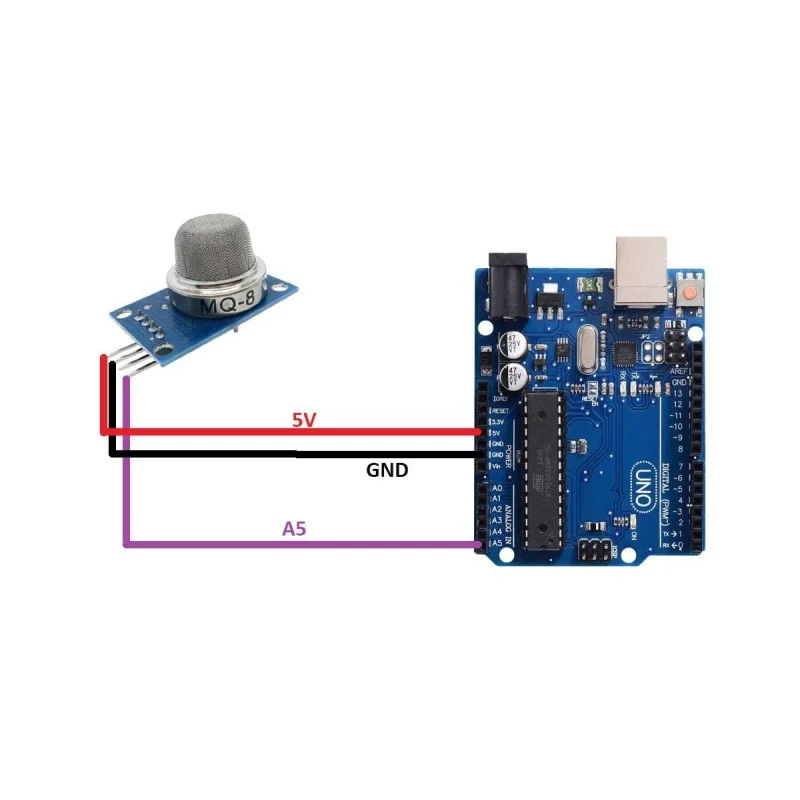

• پروژه‌های آموزشی و DIY مبتنی بر آردوینو
• سیستم‌های هشدار گاز در باتری‌ها و تجهیزات صنعتی
• خودروهای مبتنی بر سوخت هیدروژنی
• پایش هوای محیط در فضاهای بسته حساس
• سامانه‌های کنترل تهویه صنعتی و ایمنی

نکات مهم استفاده

• پیش‌گرمایش اولیه سنسور برای رسیدن به دقت پایدار الزامی است.
• برای اندازه‌گیری دقیق، استفاده از خروجی آنالوگ توصیه می‌شود.
• آستانه خروجی دیجیتال باید متناسب با شرایط محیط تنظیم شود.
• از استفاده سنسور در محیط‌های با رطوبت متراکم خودداری گردد.

ماژول سنسور MQ-8 یک راهکار اقتصادی، قابل اعتماد و کاربردی برای تشخیص گاز هیدروژن است و انتخابی مناسب برای مهندسان، پژوهشگران و توسعه‌دهندگان سیستم‌های ایمنی و انرژی پاک محسوب می‌شود.
