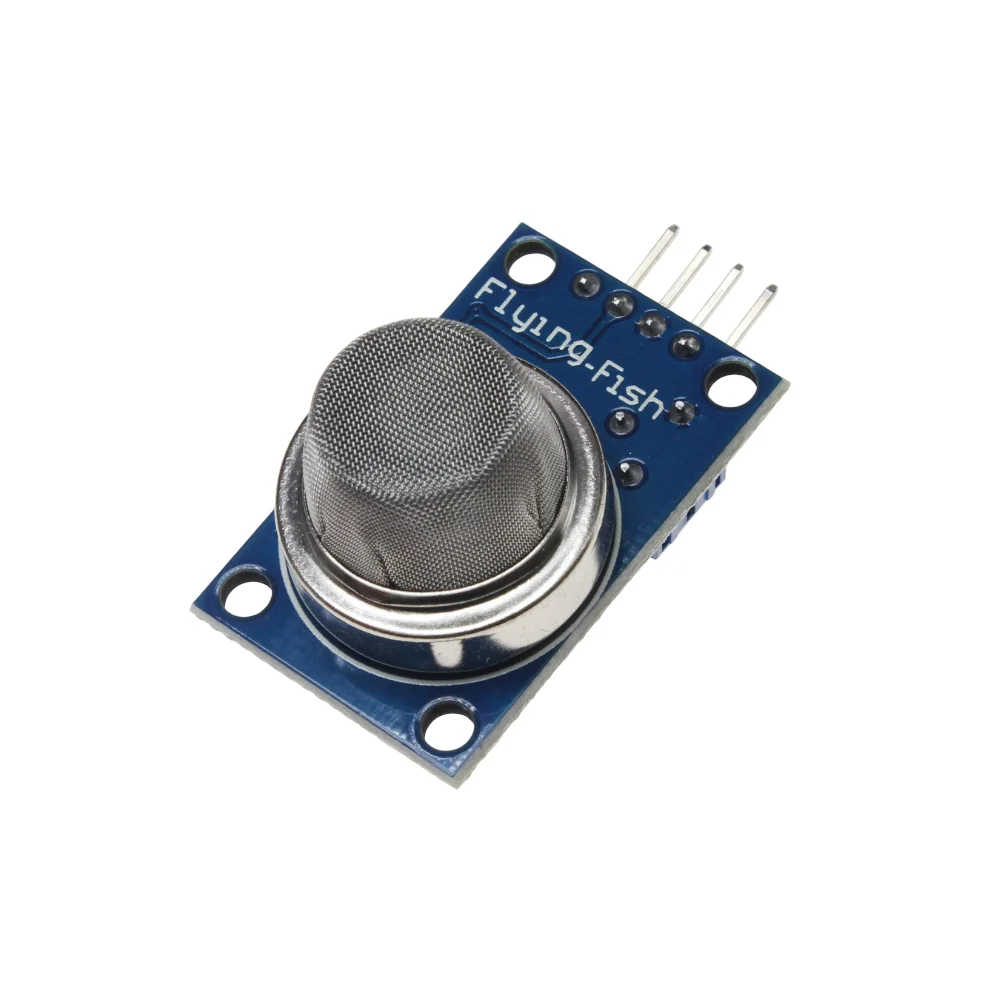

ماژول سنسور تشخیص گاز متان MQ-5

ماژول سنسور تشخیص گاز متان MQ-5 یکی از ماژول‌های تخصصی و پرکاربرد در خانواده سنسورهای گازی MQ است که به‌صورت ویژه برای تشخیص گازهای قابل اشتعال از جمله گاز طبیعی (متان)، LPG و هیدروژن طراحی شده است. این ماژول به دلیل حساسیت بالا به گازهای هدف و حساسیت کمتر نسبت به دود، الکل و بخارات آشپزی، گزینه‌ای بسیار مناسب برای سیستم‌های هشدار نشت گاز در محیط‌های خانگی، نیمه‌صنعتی و صنعتی سبک محسوب می‌شود.

در مقایسه با سنسورهای عمومی‌تر، ماژول MQ-5 تمرکز خود را بر تشخیص گازهای قابل اشتعال قرار داده و به‌گونه‌ای طراحی شده است که هشدارهای کاذب ناشی از دود سیگار، بخارات حاصل از پخت‌وپز و الکل را به حداقل برساند. همین ویژگی باعث شده است که ماژول سنسور تشخیص گاز متان MQ-5 در کاربردهای واقعی عملکردی پایدارتر و قابل اعتمادتر نسبت به بسیاری از سنسورهای مشابه داشته باشد.

ساختار و عملکرد ماژول سنسور MQ-5

عملکرد ماژول سنسور تشخیص گاز متان MQ-5 بر پایه یک عنصر نیمه‌هادی از جنس دی‌اکسید قلع (SnO₂) است. این عنصر حساس در حضور گازهای قابل اشتعال دچار تغییر مقاومت می‌شود. برای فعال‌سازی این فرآیند، یک المنت گرمایی داخلی در سنسور تعبیه شده است که دمای کاری مناسب را برای واکنش شیمیایی فراهم می‌کند.

با افزایش غلظت گازهایی مانند متان یا LPG در محیط، مقاومت داخلی سنسور کاهش یافته و این تغییر به‌صورت تغییر ولتاژ در خروجی ماژول ظاهر می‌شود. ماژول MQ-5 این سیگنال را هم به‌صورت آنالوگ و هم دیجیتال در اختیار کاربر قرار می‌دهد که این موضوع انعطاف‌پذیری بالایی در طراحی انواع سیستم‌های هشدار و مانیتورینگ ایجاد می‌کند.

ویژگی‌ها و قابلیت‌های اصلی ماژول سنسور تشخیص گاز متان MQ-5

• حساسیت بالا به گاز متان (Natural Gas)
• تشخیص مؤثر LPG و هیدروژن
• حساسیت کمتر نسبت به دود و الکل
• دارای خروجی آنالوگ و دیجیتال هم‌زمان
• پتانسیومتر تنظیم آستانه هشدار
• پاسخ‌دهی سریع به نشت گاز
• پایداری مناسب در استفاده طولانی‌مدت
• راه‌اندازی ساده و بدون نیاز به مدار پیچیده

گازهای قابل تشخیص توسط ماژول MQ-5

• LPG (گاز مایع) – حساسیت بالا
• Natural Gas / Methane (متان)
• Hydrogen (هیدروژن)
• Coal Gas
• Alcohol – حساسیت کمتر
• Smoke – حساسیت کمتر

مشخصات فنی ماژول سنسور تشخیص گاز متان MQ-5

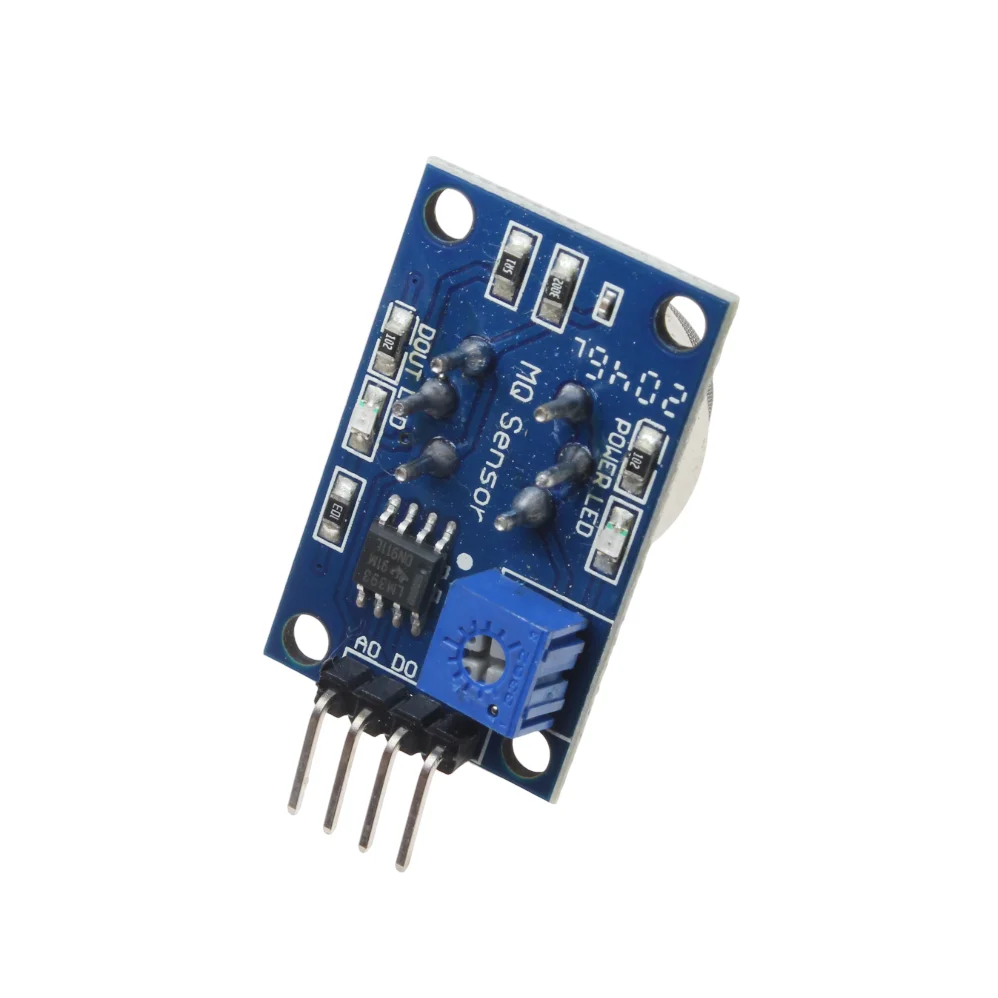

پایه‌ها و اتصالات ماژول سنسور MQ-5

• VCC: تغذیه 5 ولت DC
• GND: زمین
• AO: خروجی آنالوگ متناسب با غلظت گاز
• DO: خروجی دیجیتال برای هشدار آستانه‌ای

تنظیم حساسیت و آستانه هشدار

بر روی ماژول سنسور تشخیص گاز متان MQ-5 یک پتانسیومتر تعبیه شده است که امکان تنظیم آستانه فعال‌سازی خروجی دیجیتال را فراهم می‌کند. با چرخاندن این پتانسیومتر، کاربر می‌تواند میزان حساسیت ماژول را متناسب با نوع گاز هدف و شرایط محیطی تنظیم نماید. این ویژگی به‌خصوص در محیط‌هایی با آلودگی زمینه‌ای بالا اهمیت زیادی دارد.

پیش‌گرمایش و کالیبراسیون

برای دستیابی به عملکرد پایدار و نتایج قابل اعتماد، ماژول MQ-5 نیاز به پیش‌گرمایش اولیه دارد. توصیه می‌شود در اولین استفاده، ماژول به مدت 24 تا 48 ساعت روشن بماند تا مشخصات الکتریکی آن تثبیت شود. همچنین در کاربردهای حساس‌تر، کالیبراسیون دوره‌ای سنسور می‌تواند دقت عملکرد را بهبود بخشد.

تأثیر دما و رطوبت بر عملکرد سنسور MQ-5

• دمای بهینه عملکرد: 20 تا 30 درجه سانتی‌گراد
• رطوبت بهینه: 40% تا 70% RH
• افزایش دما یا رطوبت می‌تواند باعث کاهش حساسیت یا تغییر پاسخ سنسور شود

کاربردهای ماژول سنسور تشخیص گاز متان MQ-5

• سیستم‌های هشدار نشت گاز طبیعی (متان)
• تشخیص نشت LPG در آشپزخانه‌ها
• ایمنی خودروهای گازسوز (CNG)
• سیستم‌های هشدار هیدروژن در آزمایشگاه‌ها
• پروژه‌های آموزشی و دانشگاهی
• سیستم‌های نیمه‌صنعتی و مانیتورینگ محیطی

مزایا و محدودیت‌ها

ماژول MQ-5 دارای مزایایی مانند حساسیت بالا به گازهای هدف، هزینه پایین و راه‌اندازی آسان است. با این حال، مصرف جریان نسبتاً بالا به دلیل المنت گرمایی، تأثیرپذیری از شرایط محیطی و نیاز به کالیبراسیون دوره‌ای از جمله محدودیت‌های این ماژول محسوب می‌شوند. به همین دلیل، این ماژول بیشتر برای کاربردهای عمومی و نیمه‌صنعتی توصیه می‌شود.

جمع‌بندی نهایی

ماژول سنسور تشخیص گاز متان MQ-5 یک راهکار مقرون‌به‌صرفه، قابل اعتماد و کاربردی برای تشخیص گازهای قابل اشتعال به‌ویژه متان و LPG است. این ماژول با توجه به حساسیت بالا، کاهش هشدارهای کاذب و سازگاری با انواع بردهای توسعه، انتخابی مناسب برای سیستم‌های هشدار نشت گاز خانگی، آموزشی و صنعتی سبک محسوب می‌شود. برای کاربردهای ایمنی بسیار حساس و صنعتی سنگین، استفاده از سنسورهای حرفه‌ای و کالیبره‌شده توصیه می‌گردد.
