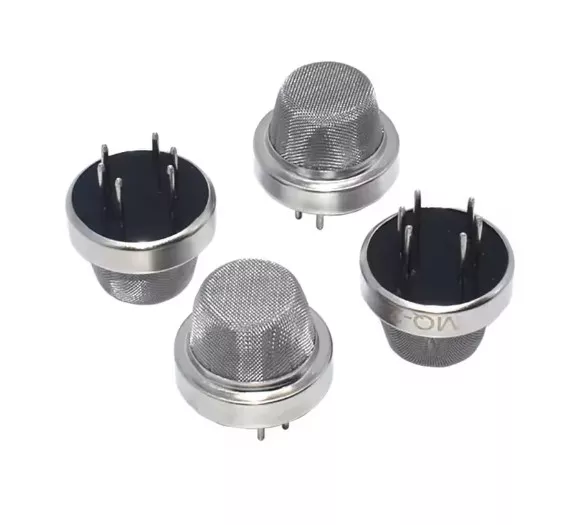

سنسور گاز متان و گاز شهری MQ-4 نیمههادی (Flammable Gas Sensor)
ویژگی های محصول
- حساسیت بالا به گاز متان (CH4) در بازه گسترده
- مناسب سیستمهای هشدار نشت گاز خانگی و صنعتی
- مدار راهاندازی ساده با هزینه پایین
- طول عمر بالا و پایداری عملکرد در زمان طولانی
- قابلیت تبدیل مستقیم تغییر مقاومت به سیگنال ولتاژ
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
خرید این کالا با
- گارانتی اصالت و سلامت فیزیکی کالا
- هفت روز ضمانت بازگشت کالا
- 30 هزار تومان تخفیف اولین خرید با کد TESLA (حداقل خرید 300 هزار تومان)
امکان ارسال فوری کالا در تهران
امکان ارسال رایگان کالا به تمام نقاط کشور
قیمت اصلی: 933,000 ریال بود.911,000 ریالقیمت فعلی: 911,000 ریال.
30 در انبار
محصولات مرتبط
سنسور گاز متان MQ-4 | تشخیص گازهای قابل اشتعال
سنسور گاز MQ-4 یک سنسور نیمههادی از خانواده سنسورهای گازی است که با استفاده از ماده حساس
SnO2 (دیاکسید قلع) برای تشخیص گازهای قابل اشتعال، بهویژه گاز متان (CH4)، طراحی شده است.
در هوای پاک، هدایت الکتریکی این سنسور پایین بوده و با افزایش غلظت گاز متان، هدایت الکتریکی آن
افزایش مییابد. این تغییر هدایت بهراحتی توسط یک مدار ساده به سیگنال ولتاژ قابل اندازهگیری
تبدیل میشود.
اصل عملکرد سنسور MQ-4
هسته عملکرد MQ-4 مبتنی بر تغییر مقاومت الکتریکی ماده نیمههادی در حضور گاز هدف است.
زمانی که گاز متان در محیط وجود داشته باشد، واکنش شیمیایی روی سطح SnO2 باعث کاهش مقاومت
سنسور شده و در نتیجه ولتاژ خروجی تغییر میکند. این تغییر ولتاژ متناسب با غلظت گاز بوده و
قابل پردازش توسط میکروکنترلرها است.
کاربردهای اصلی
- سیستمهای هشدار نشت گاز خانگی
- آلارمهای صنعتی گازهای قابل اشتعال
- دستگاههای قابل حمل تشخیص گاز
- پروژههای آموزشی و تحقیقاتی الکترونیک
- سیستمهای ایمنی در کارگاهها و کارخانهها
مشخصات فنی سنسور MQ-4
| مدل | MQ-4 |
| نوع سنسور | نیمههادی (Semiconductor) |
| گاز هدف | متان (CH4) |
| بازه تشخیص | 300 تا 10000 ppm |
| ولتاژ هیتر (VH) | 5.0V ± 0.1V AC/DC |
| ولتاژ مدار (Vc) | حداکثر 24V DC |
| مقاومت هیتر (RH) | 26Ω ± 3Ω (دمای محیط) |
| توان مصرفی هیتر | ≤ 950mW |
| مقاومت بار (RL) | قابل تنظیم |
| ولتاژ خروجی | 2.5V تا 4.0V در 5000ppm متان |
| حساسیت | Rs(air)/Rs(5000ppm CH4) ≥ 5 |
| شیب غلظت | α ≤ 0.6 |
شرایط تست استاندارد
- دما: 20±2 درجه سانتیگراد
- رطوبت: 55±5 درصد RH
- ولتاژ مدار و هیتر: 5.0V ± 0.1V
- زمان پیشگرم اولیه: بیش از 48 ساعت
نکات مهم استفاده
برای دستیابی به دقت مناسب، سنسور MQ-4 نیاز به زمان پیشگرم اولیه دارد. همچنین برای
کاربردهای ایمنی حیاتی توصیه میشود از کالیبراسیون دقیق و استفاده از مدارهای محافظتی
مناسب استفاده شود. این سنسور گزینهای اقتصادی و کاربردی برای تشخیص اولیه گاز متان
در پروژههای مختلف محسوب میشود.
| وزن | 0.004 کیلوگرم |
|---|
اسناد فنی محصول
در این بخش میتوانید فایلهای فنی، دیتاشیت و نقشههای مربوط به این محصول را دانلود کنید:
