ماژول سنسور گاز و دود MQ-2
ویژگی های محصول
- تشخیص گازهای قابل اشتعال و دود با حساسیت بالا
- دارای خروجی آنالوگ و دیجیتال با آستانه قابل تنظیم
- مناسب سیستمهای هشدار نشت گاز و ایمنی منزل
- راهاندازی ساده و سازگار با انواع میکروکنترلرها
- قیمت اقتصادی با طول عمر بالا
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
خرید این کالا با
- گارانتی اصالت و سلامت فیزیکی کالا
- هفت روز ضمانت بازگشت کالا
- 30 هزار تومان تخفیف اولین خرید با کد TESLA (حداقل خرید 300 هزار تومان)
امکان ارسال فوری کالا در تهران
امکان ارسال رایگان کالا به تمام نقاط کشور
1,330,000 ریال
10 در انبار
محصولات مرتبط

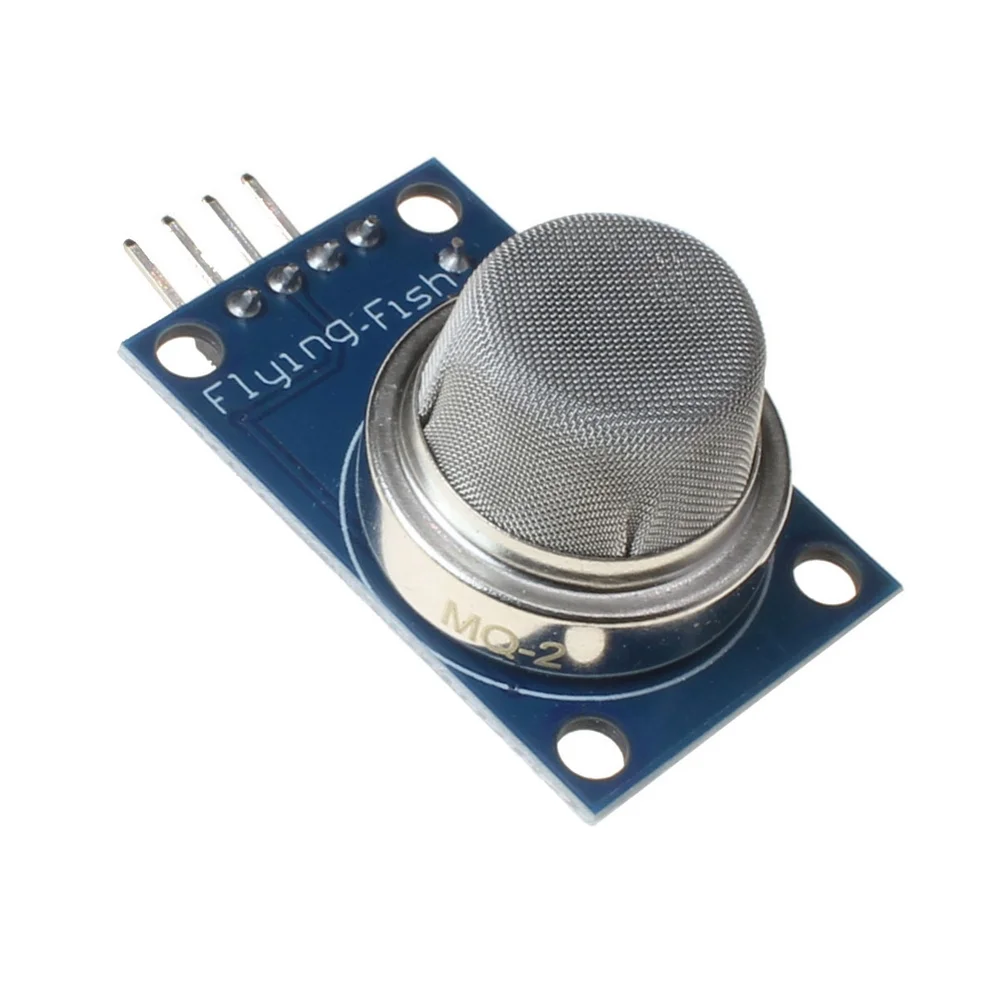

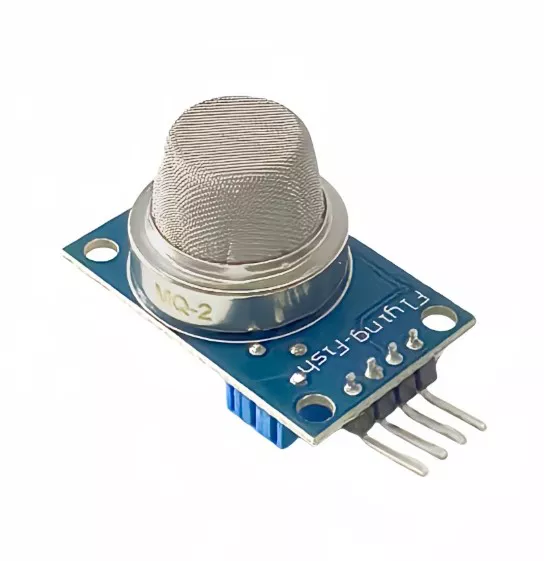

ماژول سنسور گاز و دود MQ-2
ماژول MQ-2 یکی از شناختهشدهترین و پرمصرفترین سنسورهای گاز مقاومتی در بازار الکترونیک است که برای تشخیص گازهای قابل اشتعال و دود طراحی شده است. این ماژول به دلیل حساسیت بالا، پاسخدهی سریع و قیمت بسیار مناسب، در سیستمهای هشدار نشت گاز، ایمنی خانگی و پروژههای آموزشی کاربرد گستردهای دارد.
معرفی کلی
MQ-2 از خانواده سنسورهای نیمههادی تشخیص گاز بوده و عملکرد آن بر پایه تغییر مقاومت عنصر حسگر در حضور گازهای هدف است. با افزایش غلظت گاز، مقاومت داخلی سنسور تغییر کرده و این تغییر به صورت سیگنال آنالوگ یا دیجیتال در خروجی ماژول قابل اندازهگیری است.
ویژگیهای اصلی
- تشخیص طیف وسیعی از گازهای قابل اشتعال
- پاسخدهی سریع به نشت گاز و دود
- دارای هیتر داخلی برای عملکرد پایدار
- خروجی دوگانه آنالوگ و دیجیتال
- قابلیت تنظیم حساسیت با پتانسیومتر
گازهای قابل تشخیص
- LPG (گاز مایع)
- Propane (پروپان)
- Methane (متان)
- Hydrogen (هیدروژن)
- Carbon Monoxide (منوکسید کربن)
- Smoke (دود)
مشخصات فنی
| نوع سنسور | Smoke & Gas Sensor (Semiconductor) |
| تراشه اصلی | MQ-2 |
| ولتاژ کاری | 5V DC ±0.1V |
| حداقل ولتاژ کاری | 5V |
| جریان مصرفی | بالا (به دلیل هیتر داخلی) |
| نوع خروجی | آنالوگ (AO) و دیجیتال (DO) |
| نوع نصب | Through Hole |
| پکیج | Module |
| دمای کاری | -20 تا +50 درجه سانتیگراد |

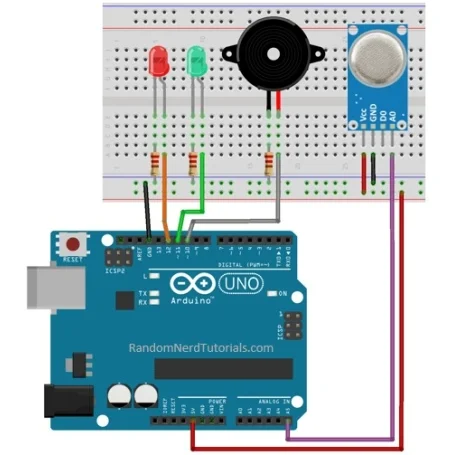

پینها و اتصالات
- VCC: تغذیه 5V DC
- GND: زمین
- AO: خروجی آنالوگ متناسب با غلظت گاز
- DO: خروجی دیجیتال HIGH/LOW

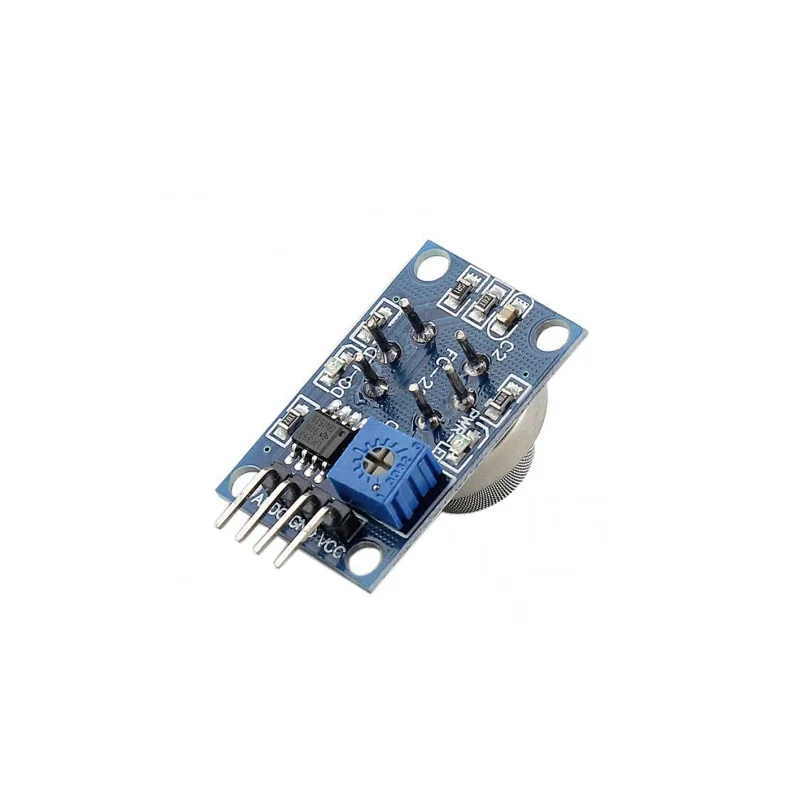

تنظیم حساسیت
روی ماژول MQ-2 یک پتانسیومتر قرار دارد که برای تنظیم آستانه تشخیص خروجی دیجیتال استفاده میشود. با چرخاندن پتانسیومتر در جهت عقربههای ساعت، حساسیت افزایش مییابد و ماژول نسبت به غلظتهای کمتر گاز واکنش نشان میدهد.
زمان پیشگرمایش
برای دستیابی به عملکرد پایدار و دقیق، سنسور MQ-2 نیاز به پیشگرمایش اولیه دارد. توصیه میشود سنسور حداقل 24 تا 48 ساعت روشن بماند تا مشخصات آن تثبیت شود.
کاربردها
- سیستمهای هشدار نشت گاز
- تشخیص دود و آتشسوزی
- سیستمهای ایمنی منزل و ساختمان
- کنترل کیفیت هوا
- پروژههای آموزشی و دانشگاهی
مزایا
- حساسیت بالا به گازهای مختلف
- پاسخدهی سریع
- قیمت بسیار اقتصادی
- راهاندازی ساده
- طول عمر مناسب
نکات مهم استفاده
- کالیبراسیون در هوای تمیز انجام شود
- دور از جریان مستقیم هوا نصب گردد
- به تغییرات دما و رطوبت حساس است
- برای کاربردهای دقیق، مناسب اندازهگیری تخصصی نیست
جمعبندی نهایی
ماژول MQ-2 یک سنسور همهکاره و مقرونبهصرفه برای تشخیص گازهای قابل اشتعال و دود است. این ماژول انتخابی عالی برای سیستمهای هشداردهی، پروژههای آموزشی و کاربردهای عمومی محسوب میشود. با رعایت اصول پیشگرمایش و کالیبراسیون، میتوان به عملکردی پایدار و قابل اعتماد دست یافت؛ هرچند برای اندازهگیریهای دقیق صنعتی، استفاده از سنسورهای تخصصی توصیه میشود.
