ماژول سنسور کیفیت هوا MQ-135
ویژگی های محصول
- تشخیص طیف وسیعی از گازهای آلاینده و خطرناک محیطی
- دارای خروجی دوگانه آنالوگ و دیجیتال (TTL)
- حساسیت قابل تنظیم با پتانسیومتر روی ماژول
- مناسب پروژههای IoT، صنعتی و مانیتورینگ کیفیت هوا
- قیمت اقتصادی با پایداری و طول عمر بالا
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
خرید این کالا با
- گارانتی اصالت و سلامت فیزیکی کالا
- هفت روز ضمانت بازگشت کالا
- 50 هزار تومان تخفیف اولین خرید با کد TESLA (حداقل خرید 500 هزار تومان)
امکان ارسال فوری کالا در تهران
امکان ارسال رایگان کالا به تمام نقاط کشور
1,633,000 ریال
10 در انبار
محصولات مرتبط

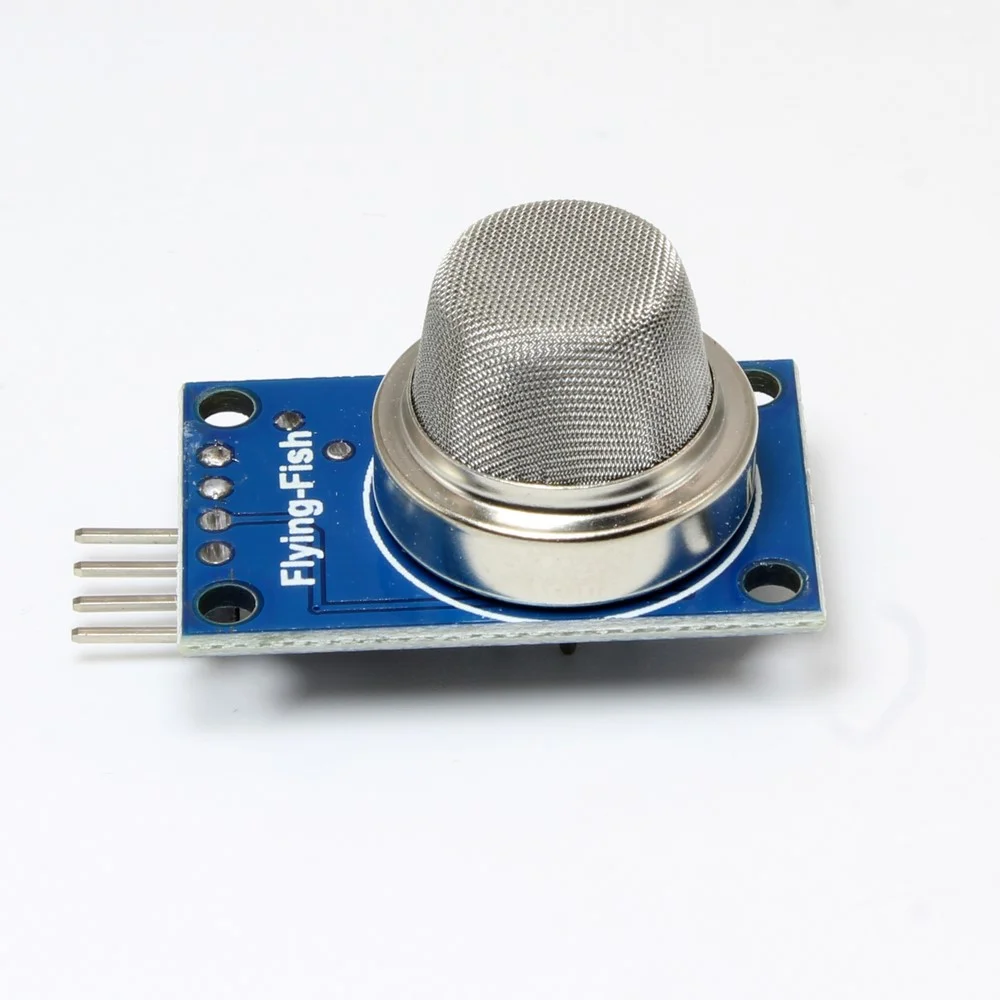

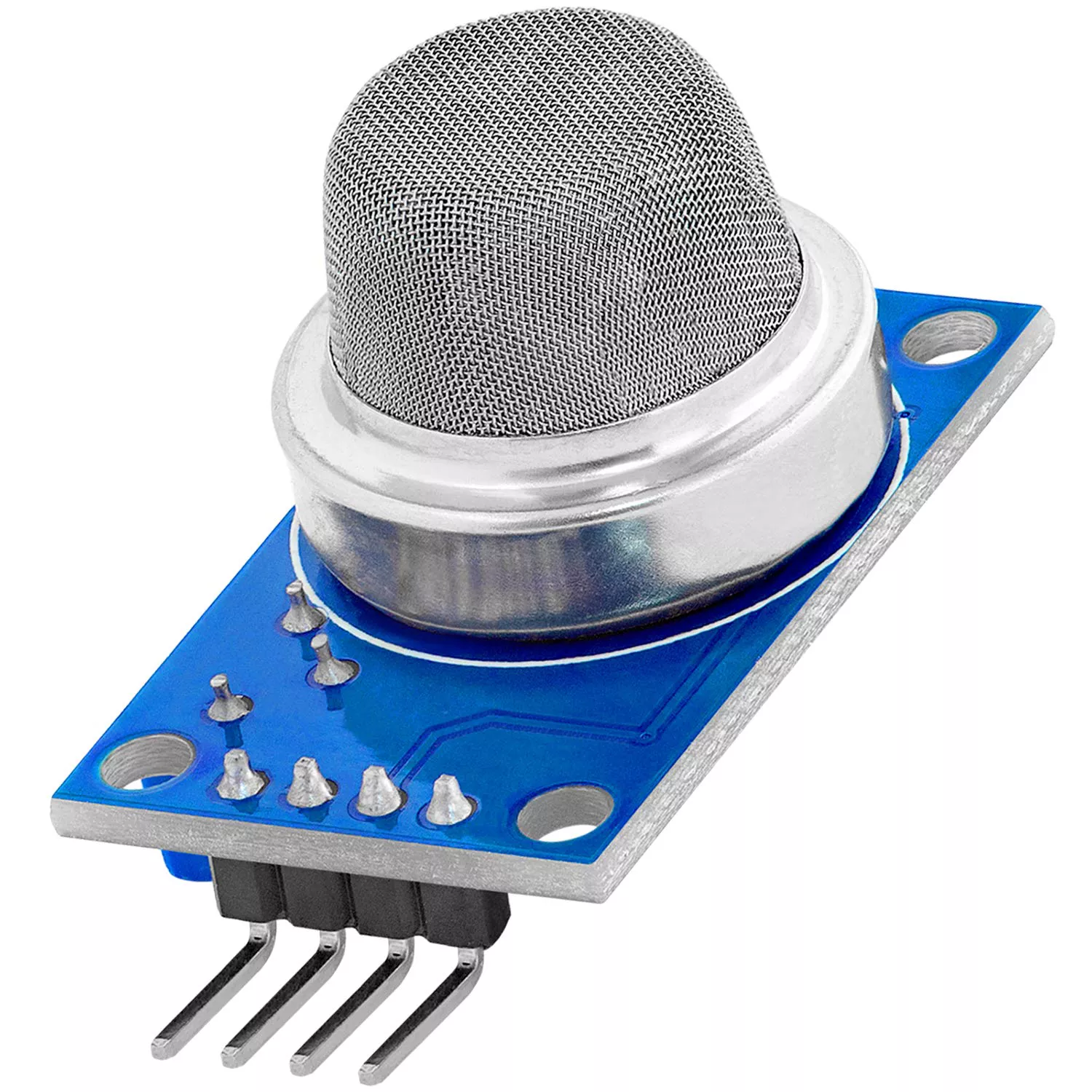

ماژول سنسور کیفیت هوا MQ-135
ماژول سنسور کیفیت هوا MQ-135 یکی از پرکاربردترین سنسورهای مقاومتی تشخیص گاز در حوزه الکترونیک و سیستمهای مانیتورینگ محیطی است. این ماژول برای نظارت کلی بر کیفیت هوا طراحی شده و توانایی شناسایی طیف وسیعی از گازهای آلاینده و مضر را دارد. به دلیل قیمت مقرونبهصرفه، ساختار ساده و سازگاری با انواع میکروکنترلرها، MQ-135 انتخابی محبوب برای پروژههای آموزشی، صنعتی و اینترنت اشیاء (IoT) محسوب میشود.
معرفی کلی محصول
ماژول سنسور کیفیت هوا MQ-135 از خانواده سنسورهای نیمههادی تشخیص گاز است که بر پایه تغییر مقاومت الکتریکی در حضور گازهای مختلف عمل میکند. عنصر حساس این سنسور با گرم شدن، در مواجهه با گازهای آلاینده دچار تغییر مقاومت شده و این تغییر به صورت سیگنال آنالوگ یا دیجیتال در خروجی ماژول قابل دریافت است.
این ماژول به عنوان یک سنسور «کیفیت هوا» شناخته میشود و برای تشخیص انتخابی یک گاز خاص طراحی نشده، بلکه وضعیت کلی آلودگی هوا را پایش میکند. به همین دلیل در محیطهای اداری، کارخانهها، گلخانهها، سیستمهای تهویه هوشمند و پروژههای تحقیقاتی کاربرد فراوانی دارد.
ویژگیها و قابلیتهای اصلی
- تشخیص گازهای NH3، NOx، CO2، دود، بخارات آلی و الکل
- خروجی آنالوگ متناسب با غلظت گاز
- خروجی دیجیتال TTL با آستانه قابل تنظیم
- پاسخدهی سریع و بازیابی مناسب
- پایداری عملکرد و طول عمر بالا
- سازگار با آردوینو، ESP32، STM32 و سایر میکروکنترلرها
مشخصات فنی
| نوع سنسور | سنسور گاز مقاومتی (Semiconductor) |
| تراشه اصلی | MQ-135 |
| ولتاژ کاری | 5V DC ±0.1V |
| حداقل ولتاژ کاری | 2.5V |
| جریان مصرفی | حدود 150mA (به دلیل هیتر داخلی) |
| نوع خروجی | آنالوگ (AO) و دیجیتال (DO) |
| سطح خروجی دیجیتال | TTL (Active LOW) |
| مقاومت سنسور در هوای تمیز | 10KΩ تا 60KΩ |
| نوع نصب | Through Hole |
| پکیج | Module |
| دمای کاری | -10 تا +45 درجه سانتیگراد |
خروجیها و تنظیمات
ماژول سنسور کیفیت هوا MQ-135 دارای یک پتانسیومتر داخلی برای تنظیم حساسیت خروجی دیجیتال است. با چرخاندن پتانسیومتر در جهت عقربههای ساعت، حساسیت افزایش یافته و آستانه تشخیص گاز کاهش مییابد.
- AO: خروجی آنالوگ بین 0 تا 5 ولت متناسب با غلظت گاز
- DO: خروجی دیجیتال HIGH/LOW برای تشخیص عبور از آستانه

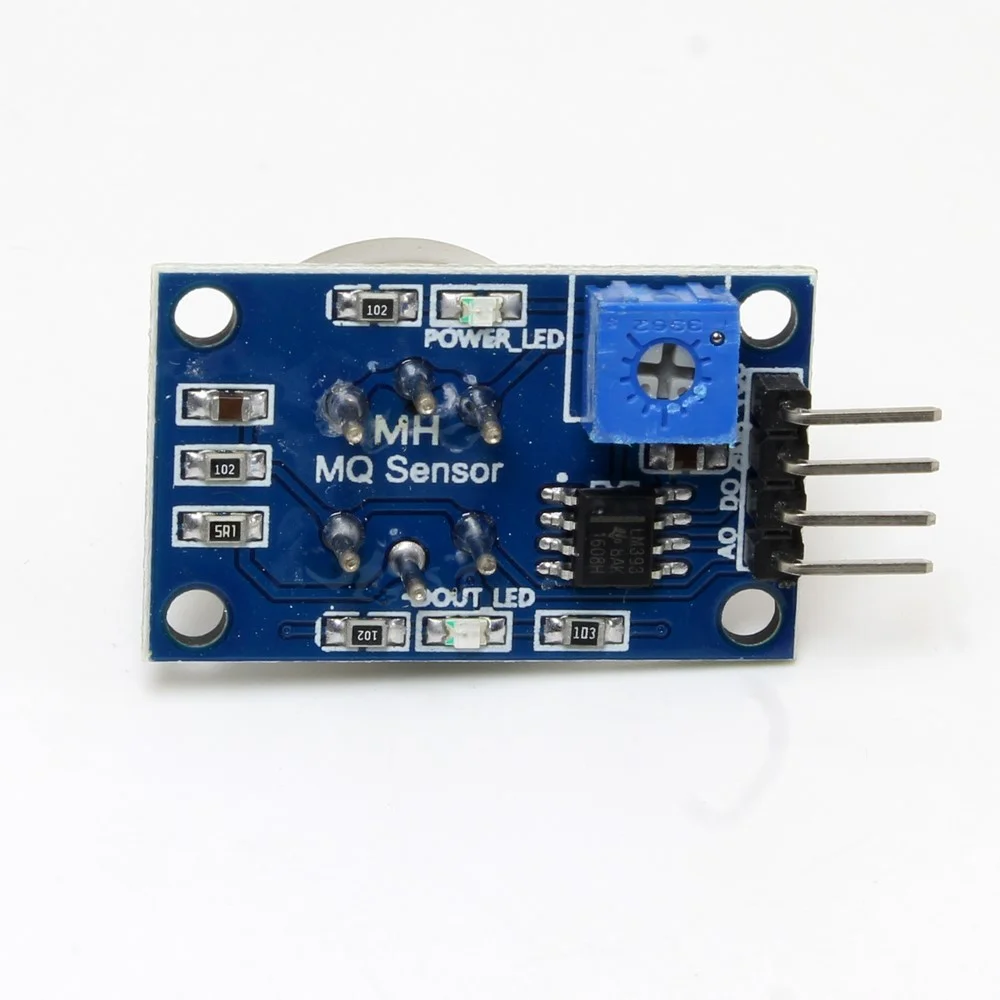

نشانگرهای LED
- LED Power: نمایش وضعیت تغذیه ماژول
- LED TTL: نمایش فعال شدن خروجی دیجیتال هنگام تشخیص گاز
زمان پیشگرمایش
برای رسیدن به پایداری کامل و دقت مناسب، ماژول سنسور کیفیت هوا MQ-135 نیاز به زمان پیشگرمایش بین 24 تا 48 ساعت دارد. این زمان برای کاربردهای دائمی و صنعتی بسیار مهم است و پس از آن عملکرد سنسور قابل اعتمادتر خواهد بود.
کاربردهای رایج
- سیستمهای پایش کیفیت هوا
- سیستمهای هشدار آلودگی هوا
- پروژههای اینترنت اشیاء (IoT)
- کنترل و مدیریت تهویه مطبوع
- مانیتورینگ محیطهای صنعتی و کارگاهی
- پروژههای آموزشی و تحقیقاتی
مزایای استفاده از MQ-135
- قیمت اقتصادی نسبت به سنسورهای حرفهای
- راهاندازی ساده و سریع
- تشخیص همزمان چند نوع گاز
- دسترسی آسان به دیتاشیت و منابع آموزشی
محدودیتها و نکات مهم
- عدم تشخیص انتخابی یک گاز خاص
- تأثیرپذیری از دما و رطوبت محیط
- نیاز به کالیبراسیون دورهای
- مصرف انرژی نسبتاً بالا به دلیل هیتر داخلی
جمعبندی نهایی
ماژول سنسور کیفیت هوا MQ-135 یک گزینه مناسب و اقتصادی برای نظارت کلی بر کیفیت هوا و تشخیص گازهای آلاینده است. این ماژول بهویژه برای کاربردهای عمومی، آموزشی و نظارتی بسیار ایدهآل بوده و با کالیبراسیون مناسب میتواند عملکرد قابلقبولی ارائه دهد.
اگرچه MQ-135 برای مصارف عمومی عملکرد خوبی دارد، اما برای اندازهگیریهای دقیق و حساس صنعتی یا علمی توصیه میشود از سنسورهای تخصصیتر استفاده شود.
