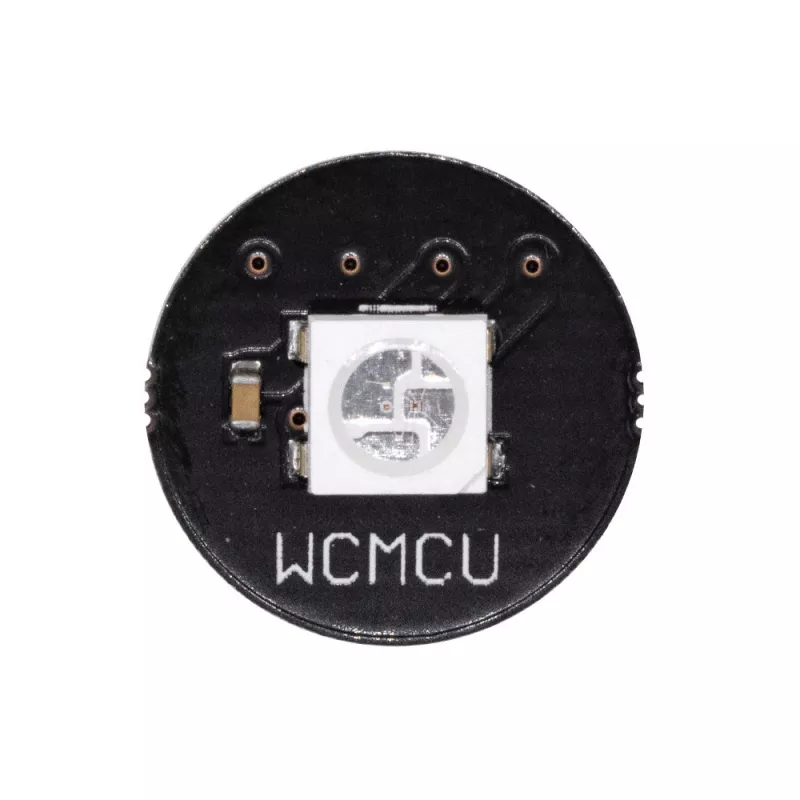

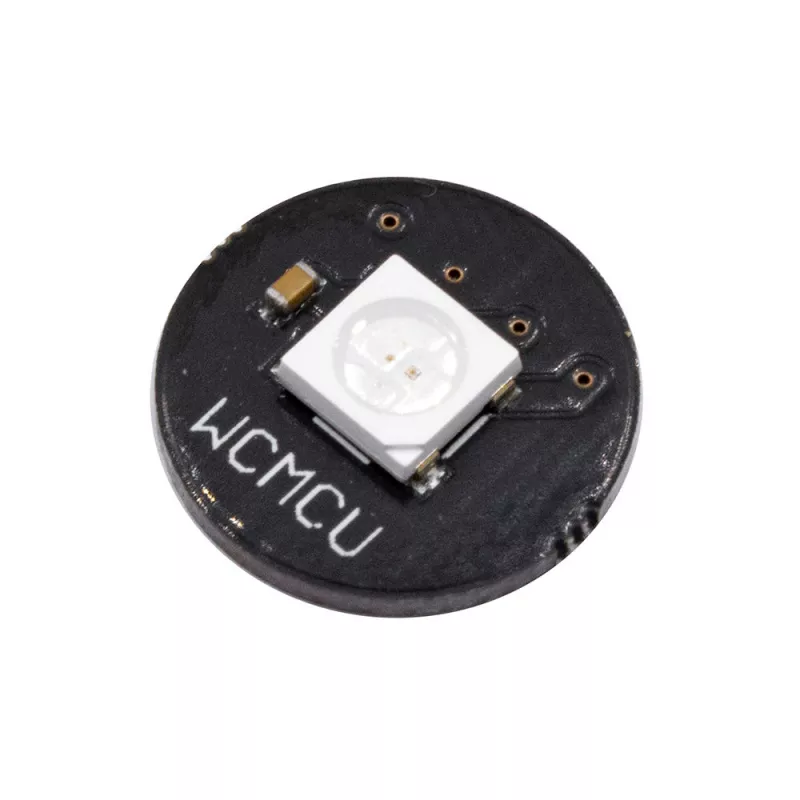

ماژول LED RGB تکی WS2812B فول‌کالر دیجیتال آدرس‌پذیر (Addressable RGB LED)

اگر تاکنون پروژه‌ای با نورپردازی هوشمند، تابلوهای LED، رباتیک، اینترنت اشیا (IoT)، آردوینو یا ESP32 طراحی کرده باشید، احتمالاً نام WS2812 یا NeoPixel را شنیده‌اید. ماژول LED RGB تکی WS2812B یکی از محبوب‌ترین LEDهای دیجیتال آدرس‌پذیر در جهان است که به دلیل قابلیت کنترل مستقل هر LED، میلیون‌ها رنگ قابل تولید و راه‌اندازی بسیار ساده، در هزاران پروژه حرفه‌ای و آموزشی مورد استفاده قرار می‌گیرد.

برخلاف LEDهای RGB معمولی که برای کنترل رنگ آن‌ها باید سه کانال مجزا (قرمز، سبز و آبی) را توسط میکروکنترلر مدیریت کنید، در ماژول LED RGB تکی WS2812B تمام این فرآیند توسط یک آی‌سی هوشمند داخلی انجام می‌شود. کافی است تنها از طریق یک پایه DATA اطلاعات را ارسال کنید تا هر LED رنگ، شدت نور و افکت اختصاصی خود را دریافت کند.

ماژول LED RGB تکی WS2812B چیست و چرا اینقدر محبوب شده است؟

ماژول LED RGB تکی WS2812B در واقع ترکیبی از یک LED نوع SMD 5050 RGB و یک کنترلر دیجیتال داخلی است. وجود این کنترلر باعث می‌شود هر LED مانند یک ماژول هوشمند مستقل عمل کند و بتواند اطلاعات دریافتی را پردازش کرده و داده‌های باقی‌مانده را برای LED بعدی ارسال کند.

این ساختار باعث شده بتوان صدها یا حتی هزاران LED را تنها با یک سیم دیتا به یکدیگر متصل کرد، بدون اینکه تعداد زیادی پایه خروجی از میکروکنترلر اشغال شود. به همین دلیل WS2812 به یکی از استانداردهای اصلی نورپردازی دیجیتال در پروژه‌های Arduino، ESP8266، ESP32، Raspberry Pi و STM32 تبدیل شده است.

تفاوت WS2812 با LED RGB معمولی

بسیاری از کاربران تصور می‌کنند WS2812 تنها یک LED RGB ساده است، در حالی که تفاوت‌های بسیار مهمی میان این دو وجود دارد.

مهم‌ترین مزایای ماژول LED RGB تکی WS2812B

• ✔ کنترل مستقل هر LED بدون نیاز به مدار پیچیده
• ✔ تولید بیش از 16 میلیون رنگ مختلف
• ✔ قابلیت اتصال زنجیره‌ای صدها LED تنها با یک پایه دیتا
• ✔ مناسب برای Arduino، ESP32، STM32، Raspberry Pi و FPGA
• ✔ امکان ساخت افکت‌های حرفه‌ای مانند Rainbow، Chase، Breathing و Spectrum
• ✔ مصرف انرژی مناسب نسبت به میزان نور تولیدی
• ✔ ابعاد کوچک و نصب آسان در انواع پروژه‌ها
• ✔ راه‌اندازی آسان با کتابخانه‌های FastLED و Adafruit NeoPixel

کاربردهای واقعی ماژول LED RGB تکی WS2812B در پروژه‌های الکترونیکی

محبوبیت این ماژول تنها به دلیل زیبایی نورپردازی نیست؛ بلکه انعطاف بالای آن باعث شده در صنایع مختلف نیز مورد استفاده قرار گیرد.

• نورپردازی هوشمند ساختمان
• تابلوهای روان و نمایشگرهای LED
• رباتیک و سیستم‌های تعاملی
• پروژه‌های آردوینو و ESP32
• تجهیزات اینترنت اشیا (IoT)
• نورپردازی کیس کامپیوتر
• دکوراسیون داخلی و نور مخفی
• لباس‌های هوشمند و پوشیدنی‌ها
• ماکت‌های معماری
• پروژه‌های آموزشی دانشگاهی
• افکت‌های نوری استیج و تبلیغات
• دستگاه‌های هنری و اینتراکتیو

به دلیل سادگی راه‌اندازی، کیفیت نور بالا و امکان کنترل دقیق هر پیکسل، WS2812 یکی از اولین انتخاب‌های مهندسان الکترونیک، طراحان نورپردازی و توسعه‌دهندگان سیستم‌های هوشمند برای ایجاد جلوه‌های نوری حرفه‌ای محسوب می‌شود.

مشخصات فنی ماژول LED RGB تکی WS2812B

ماژول LED RGB تکی WS2812B با وجود ابعاد کوچک، امکانات قابل توجهی را در اختیار طراحان قرار می‌دهد. این ماژول دارای یک LED RGB نوع SMD5050 به همراه کنترلر داخلی است و تنها با یک خط داده (DATA) کنترل می‌شود. همین ویژگی باعث شده در پروژه‌های ساده تا حرفه‌ای، جایگزین مناسبی برای LEDهای RGB معمولی باشد.

آموزش راه‌اندازی ماژول LED RGB تکی WS2812B

راه‌اندازی این ماژول بسیار ساده است و تنها به سه اتصال اصلی نیاز دارد: تغذیه 5 ولت، زمین (GND) و خط داده (DATA). داده‌های رنگی از میکروکنترلر به اولین LED ارسال می‌شوند و هر LED پس از دریافت اطلاعات مربوط به خود، داده‌های باقی‌مانده را به LED بعدی منتقل می‌کند. به همین دلیل می‌توان تعداد زیادی LED را تنها با یک پایه دیجیتال کنترل کرد.

نکات مهم طراحی تغذیه

بیشتر مشکلات کاربران هنگام استفاده از WS2812 به دلیل انتخاب نامناسب منبع تغذیه است. هر LED در حالت نمایش رنگ سفید با حداکثر روشنایی می‌تواند تا حدود 60 میلی‌آمپر جریان مصرف کند. بنابراین با افزایش تعداد LEDها باید منبع تغذیه متناسب انتخاب شود.

نکات حرفه‌ای برای افزایش پایداری مدار

• استفاده از مقاومت 330 تا 470 اهم به صورت سری در مسیر DATA برای کاهش نویز و محافظت از اولین LED توصیه می‌شود.
• قرار دادن یک خازن الکترولیتی 470 تا 1000 میکروفاراد بین VCC و GND در ابتدای مدار، نوسانات لحظه‌ای منبع تغذیه را کاهش می‌دهد.
• قبل از اتصال یا جدا کردن ماژول، تغذیه را قطع کنید تا از آسیب به LED جلوگیری شود.
• در پروژه‌های بزرگ از سیم با سطح مقطع مناسب استفاده کنید تا افت ولتاژ به حداقل برسد.
• برای کنترل این LEDها می‌توانید از کتابخانه‌های محبوب FastLED یا Adafruit NeoPixel در Arduino IDE استفاده کنید.
• در صورت استفاده از میکروکنترلرهای 3.3 ولتی، در پروژه‌های حساس ممکن است به مبدل سطح منطقی (Logic Level Shifter) نیاز باشد تا سیگنال DATA با اطمینان بیشتری به LED منتقل شود.

مقایسه ماژول LED RGB تکی WS2812B با سایر LEDهای آدرس‌پذیر

امروزه خانواده‌های مختلفی از LEDهای دیجیتال آدرس‌پذیر در بازار وجود دارند، اما ماژول LED RGB تکی WS2812B همچنان یکی از محبوب‌ترین گزینه‌ها در میان مهندسان الکترونیک، برنامه‌نویسان آردوینو و طراحان نورپردازی است. دلیل این محبوبیت، قیمت مناسب، راه‌اندازی آسان، کتابخانه‌های نرم‌افزاری فراوان و سازگاری گسترده با انواع میکروکنترلرها است.

سوالات متداول (FAQ)

آیا ماژول LED RGB تکی WS2812B همان NeoPixel است؟

تقریباً بله. NeoPixel نام تجاری محصولاتی است که شرکت Adafruit بر پایه LEDهای خانواده WS2812 تولید می‌کند. از نظر عملکرد، هر دو بر اساس پروتکل دیجیتال آدرس‌پذیر کار می‌کنند.

آیا می‌توان چندین ماژول را به هم متصل کرد؟

بله. خروجی DATA هر LED به ورودی LED بعدی متصل می‌شود و به این ترتیب می‌توانید صدها LED را تنها با یک پایه دیجیتال کنترل کنید.

برای راه‌اندازی به چند پایه میکروکنترلر نیاز است؟

فقط یک پایه دیجیتال برای ارسال اطلاعات کافی است. این یکی از مهم‌ترین مزیت‌های WS2812 نسبت به LEDهای RGB معمولی است.

آیا این ماژول با ESP32 و Arduino سازگار است؟

بله. این محصول با Arduino UNO، Nano، Mega، ESP8266، ESP32، STM32، Raspberry Pi و بسیاری از بردهای توسعه دیگر سازگار است.

آیا می‌توان رنگ هر LED را جداگانه تغییر داد؟

بله. هر LED دارای کنترلر داخلی مستقل است و می‌تواند رنگ، شدت نور و زمان روشن شدن متفاوتی نسبت به سایر LEDها داشته باشد.

راهنمای خرید ماژول LED RGB تکی WS2812B

اگر قصد طراحی سیستم نورپردازی دیجیتال، تابلو LED، تجهیزات رباتیک یا پروژه‌های اینترنت اشیا را دارید، WS2812 یکی از بهترین انتخاب‌ها از نظر قیمت، کیفیت و امکانات است. قبل از خرید، به ولتاژ تغذیه 5 ولت، تعداد LEDهای مورد نیاز، توان منبع تغذیه و فضای نصب توجه کنید.

جمع‌بندی نهایی

ماژول LED RGB تکی WS2812B یکی از محبوب‌ترین LEDهای آدرس‌پذیر جهان است که به دلیل قابلیت کنترل مستقل هر LED، تولید بیش از 16 میلیون رنگ، مصرف انرژی مناسب، ابعاد کوچک و راه‌اندازی ساده، در طیف گسترده‌ای از پروژه‌های الکترونیکی مورد استفاده قرار می‌گیرد.

این ماژول با انواع بردهای توسعه مانند Arduino، ESP32، ESP8266، STM32 و Raspberry Pi کاملاً سازگار بوده و با استفاده از کتابخانه‌های FastLED و Adafruit NeoPixel می‌توان تنها با چند خط کدنویسی، افکت‌های نوری بسیار حرفه‌ای ایجاد کرد. از پروژه‌های آموزشی و رباتیک گرفته تا تجهیزات صنعتی، نورپردازی هوشمند، تابلوهای تبلیغاتی و محصولات اینترنت اشیا، WS2812 همواره یکی از بهترین گزینه‌های موجود در بازار محسوب می‌شود.

اگر به دنبال یک LED دیجیتال آدرس‌پذیر با کیفیت ساخت بالا، کنترل آسان، قابلیت توسعه و سازگاری گسترده هستید، ماژول WS2812 انتخابی مطمئن برای ساخت پروژه‌های خلاقانه و حرفه‌ای خواهد بود.
