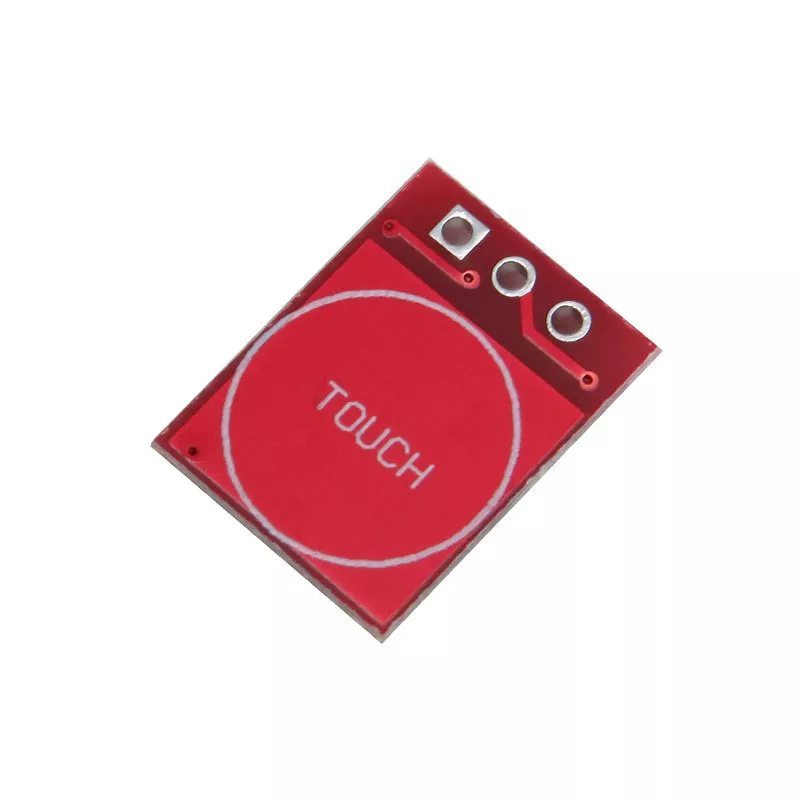

ماژول سنسور تاچ خازنی Mini TTP223 یک کلید لمسی کوچک است که لمس انگشت را تشخیص می‌دهد و آن را به یک خروجی دیجیتال تبدیل می‌کند. یعنی به‌جای استفاده از شستی مکانیکی می‌توانید فقط با لمس سطح سنسور، به آردوینو، ESP32، STM32 یا مدار خود فرمان بدهید.

برای مثال می‌توانید با لمس یک نقطه، چراغ را روشن کنید، رله را فرمان دهید، منو را تغییر دهید یا هر عملکرد دیگری را در برنامه میکروکنترلر اجرا کنید.

ماژول سنسور تاچ خازنی Mini TTP223 چه کاری انجام می‌دهد؟

در یک کلید معمولی باید دو قطعه فلزی واقعاً به یکدیگر متصل شوند، اما TTP223 تغییر ظرفیت الکتریکی ایجادشده با نزدیک شدن یا لمس انگشت را تشخیص می‌دهد.

وقتی سنسور لمس را تشخیص دهد، پایه OUT تغییر وضعیت می‌دهد. میکروکنترلر این تغییر را می‌خواند و می‌توانید در برنامه مشخص کنید بعد از لمس چه اتفاقی بیفتد.

یک مثال خیلی ساده

فرض کنید می‌خواهید روی جعبه پروژه یک دکمه روشن/خاموش داشته باشید اما نمی‌خواهید کلید مکانیکی از بدنه بیرون بزند. سنسور TTP223 را پشت یک قسمت نازک و غیرفلزی بدنه قرار می‌دهید و خروجی آن را به میکروکنترلر متصل می‌کنید.

در صورت مناسب بودن جنس و ضخامت پوشش، لمس همان قسمت از بیرون می‌تواند توسط سنسور تشخیص داده شود و پروژه ظاهر تمیزتری پیدا کند.

آیا از پشت قاب هم لمس را تشخیص می‌دهد؟

در بسیاری از کاربردها بله؛ به همین دلیل سنسورهای خازنی برای ساخت کلید مخفی پشت پلاستیک، پلکسی، شیشه نازک و سایر مواد غیرفلزی کاربرد دارند.

اما فاصله تشخیص عدد ثابتی نیست. ضخامت پوشش، جنس آن، اندازه سطح لمس، سیم‌کشی و حساسیت مدار همگی روی عملکرد تأثیر می‌گذارند. بنابراین قبل از طراحی نهایی بهتر است روی قاب واقعی پروژه آزمایش شود.

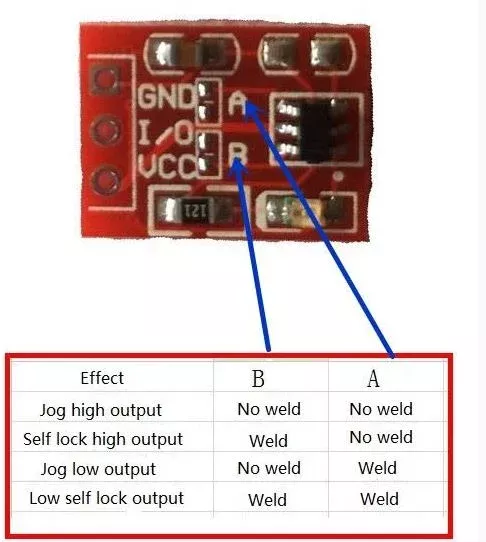

چهار حالت کاری TTP223 با جامپرهای A و B

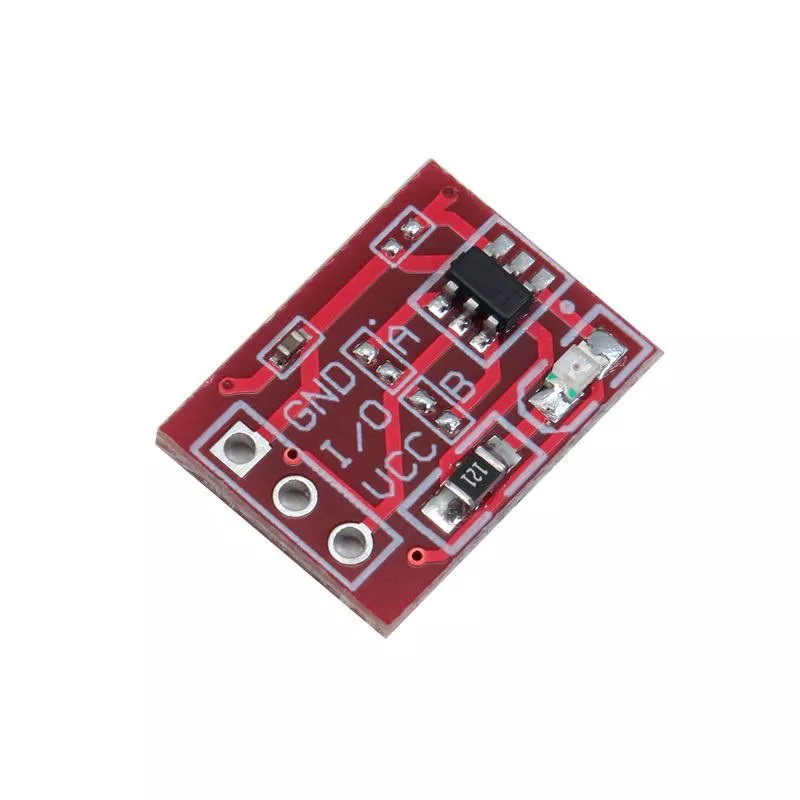

در پشت برد دو پد با نام‌های A و B وجود دارد. با باز گذاشتن یا اتصال آن‌ها می‌توانید نحوه عملکرد خروجی را تغییر دهید.

در حالت پیش‌فرض معمولاً هر دو جامپر باز هستند؛ یعنی هنگام لمس خروجی HIGH و با برداشتن انگشت دوباره LOW می‌شود.

لحظه‌ای و Toggle چه تفاوتی دارند؟

اتصال به آردوینو و میکروکنترلر

اتصال ماژول بسیار ساده است و سه پایه اصلی دارد:

• VCC: تغذیه ماژول
• GND: زمین مدار
• OUT یا I/O: خروجی دیجیتال تشخیص لمس

خروجی را می‌توانید به یکی از ورودی‌های دیجیتال میکروکنترلر متصل کنید و در برنامه وضعیت HIGH یا LOW آن را بخوانید.

مشخصات ماژول سنسور تاچ خازنی Mini TTP223

کاربردهای سنسور تاچ TTP223

• ساخت کلید روشن و خاموش لمسی
• پنل کنترل پروژه‌های Arduino و ESP32
• کلید مخفی پشت قاب پلاستیکی یا پلکسی
• سیستم‌های خانه هوشمند و کنترل روشنایی
• پنل‌های کاربری و پروژه‌های آموزشی
• جایگزینی شستی مکانیکی در پروژه‌های کم‌ولتاژ

تنظیم حساسیت سنسور

روی برد محلی برای خازن تنظیم حساسیت در نظر گرفته شده است. در حالت پیش‌فرض معمولاً خازن اضافه‌ای نصب نشده تا حساسیت بیشتری در دسترس باشد.

اگر قرار است سنسور پشت یک قاب قرار بگیرد، قبل از مونتاژ نهایی حتماً عملکرد آن را با همان جنس و ضخامت واقعی قاب آزمایش کنید.

چند نکته مهم

• خود برد بدون پوشش مناسب ضدآب محسوب نمی‌شود.
• سطح فلزی ضخیم بین انگشت و سنسور می‌تواند تشخیص لمس را مختل کند.
• برد را مستقیماً به برق شهر متصل نکنید؛ تغذیه آن در محدوده چند ولت DC است.

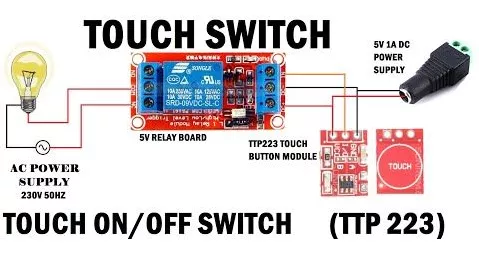

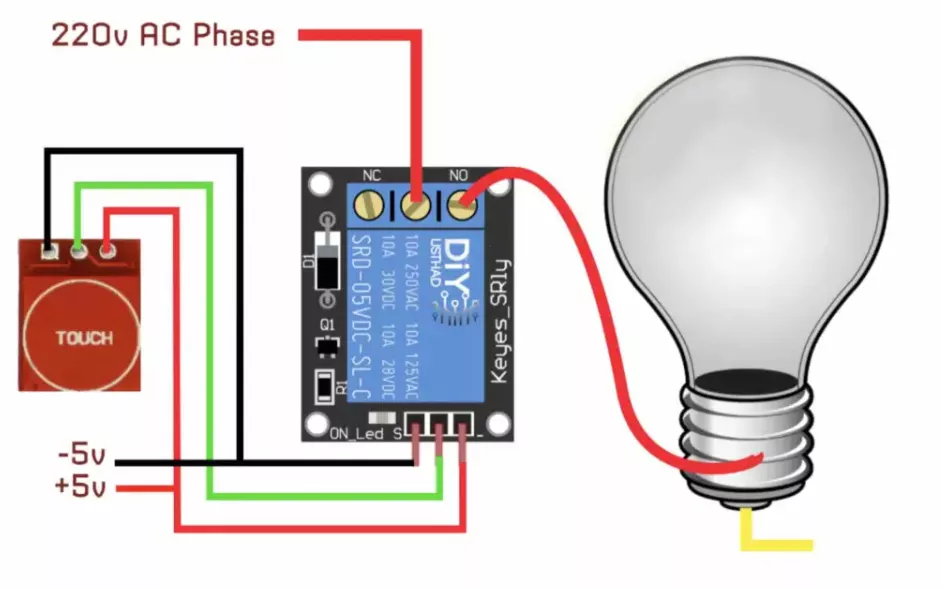

• خروجی TTP223 برای فرمان منطقی است؛ برای روشن کردن مستقیم بار پرقدرت از مدار درایور یا رله مناسب استفاده کنید.
• حساسیت واقعی به شرایط نصب، جنس قاب و محیط اطراف وابسته است.

سوالات متداول درباره ماژول سنسور تاچ خازنی Mini TTP223

خرید ماژول سنسور تاچ خازنی Mini TTP223

اگر می‌خواهید بدون استفاده از کلید مکانیکی یک دکمه لمسی کوچک و ساده به پروژه خود اضافه کنید، ماژول سنسور تاچ خازنی Mini TTP223 یکی از ساده‌ترین گزینه‌ها برای این کار است.

سه پایه ساده، امکان انتخاب حالت لحظه‌ای یا Toggle و قابلیت تغییر Active HIGH و Active LOW باعث شده این برد برای پروژه‌های آموزشی، آردوینو، ESP32، خانه هوشمند و پنل‌های لمسی کوچک بسیار کاربردی باشد.
