ماژول بلوتوث JDY-23 نسخه 5 – BLE 5.0 کم‌مصرف

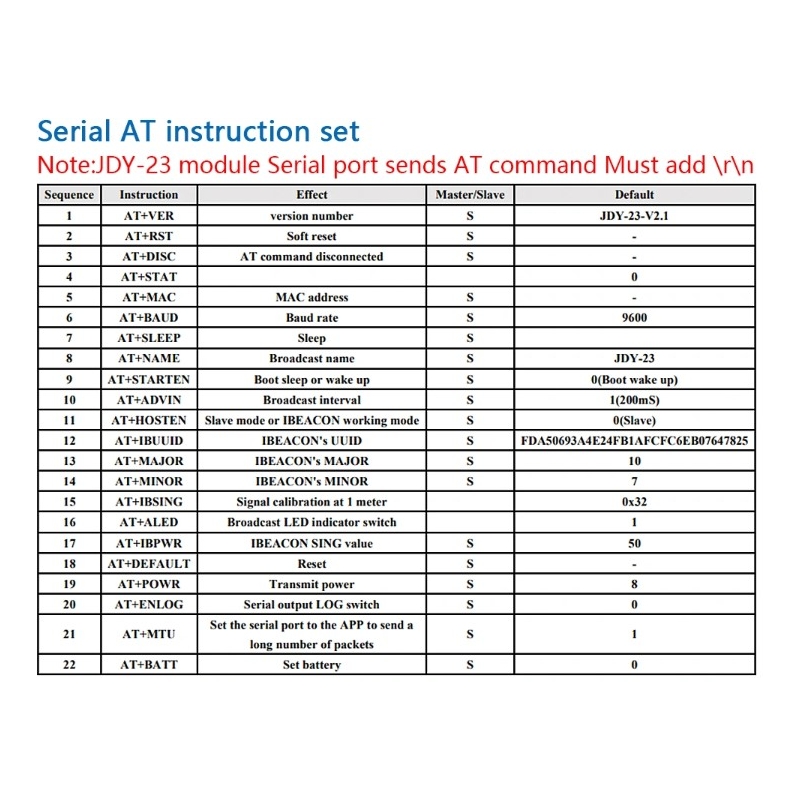

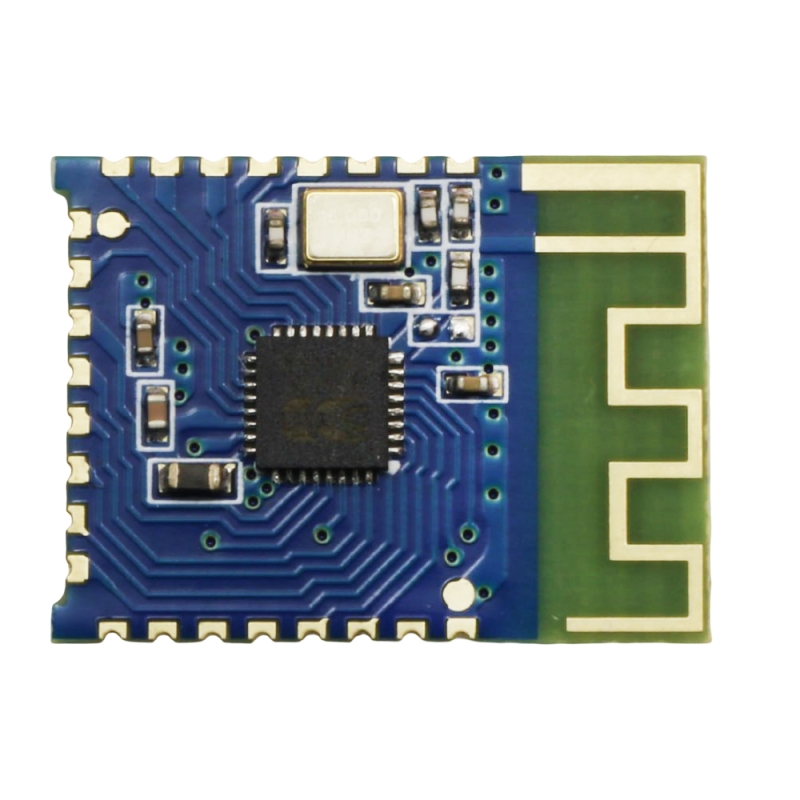

ماژول بلوتوث نسخه 5 | JDY-23  یک ماژول BLE کم‌مصرف است که امکان انتقال شفاف داده بین میکروکنترلرها و دستگاه‌های بلوتوثی را فراهم می‌کند. مجهز به چیپ CC2541 و آنتن PCB داخلی، این ماژول برای پروژه‌های IoT، تجهیزات قابل حمل و خانه هوشمند ایده‌آل است. ارتباط از طریق UART انجام می‌شود و می‌توان پارامترهایی مانند نام دستگاه و نرخ Baud را از طریق فرمان‌های AT تنظیم کرد.

ماژول بلوتوث نسخه 5 | JDY-23

ویژگی‌های کلیدی ماژول بلوتوث نسخه 5 | JDY-23

• پشتیبانی از ورودی/خروجی‌های دیجیتال و PWM برای کنترل LED، رله و سایر تجهیزات
• کنترل پایه‌ها از طریق اپلیکیشن بلوتوث (APP Control)
• حالت‌های پیش‌فرض پایه‌ها: INPUT با قابلیت تغییر به OUTPUT یا PWM
• پشتیبانی از وقفه‌ها (Interrupts) برای واکنش سریع به رویدادها

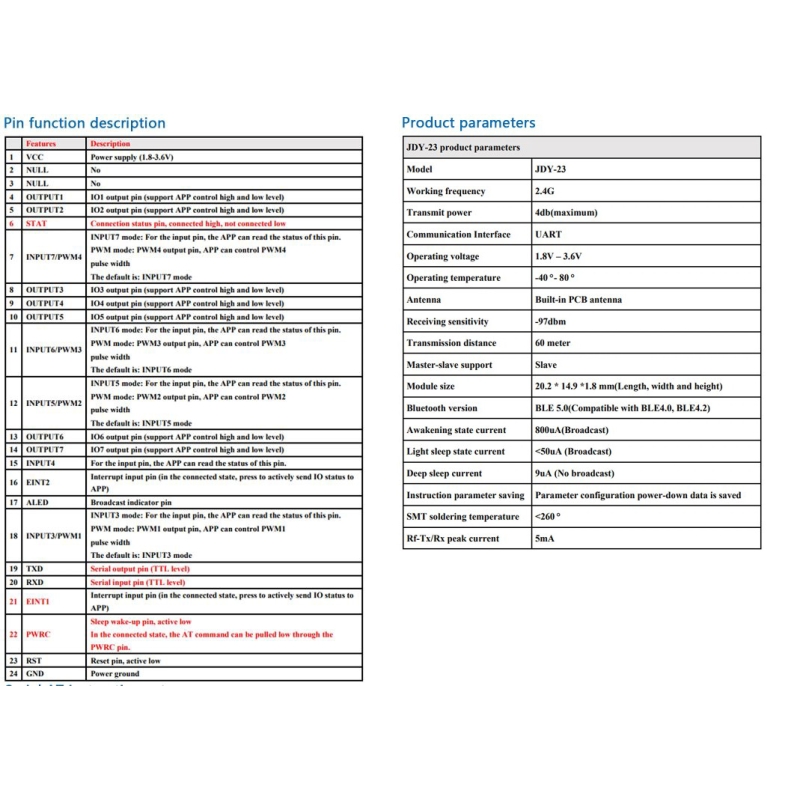

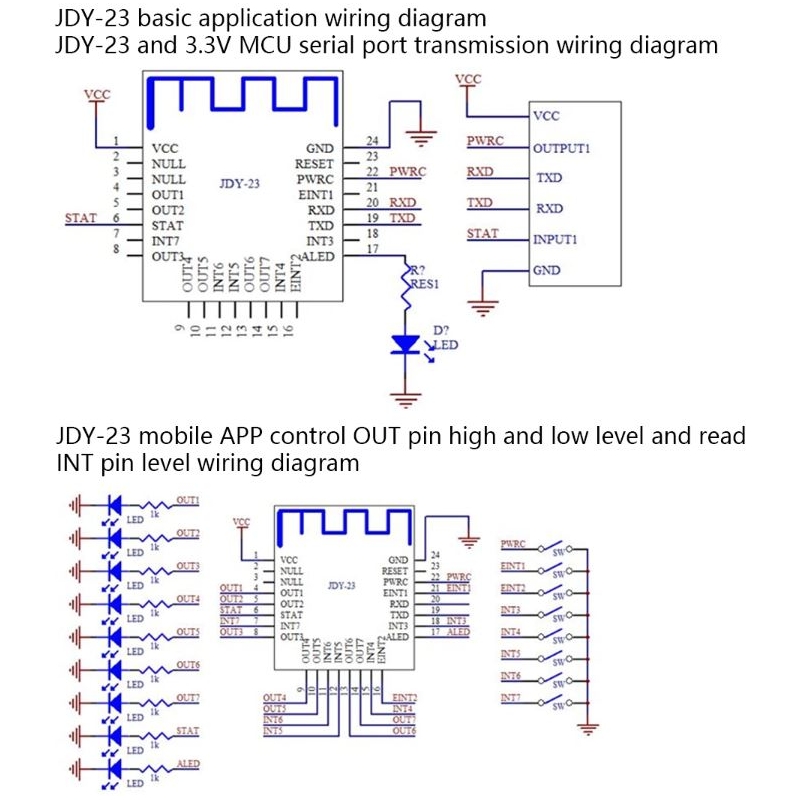

• پایه‌های کنترلی: STAT، PWRC، RST و ALED
• طراحی فشرده و مصرف توان بسیار پایین

مشخصات فنی ماژول بلوتوث نسخه 5 | JDY-23

• مدل: JDY-23
• ولتاژ کاری: 1.8 تا 3.6 ولت
• فرکانس کاری: 2.4 گیگاهرتز
• نوع مدولاسیون: GFSK
• توان ارسال: حداکثر 4 dBm
• حساسیت دریافت: -97 dBm
• رابط ارتباطی: UART
• نسخه بلوتوث: BLE 5.0 (سازگار با BLE 4.0 و 4.2)
• برد ارتباطی: تا 60 متر (فضای باز، بدون مانع)
• حالت کاری: فقط Slave

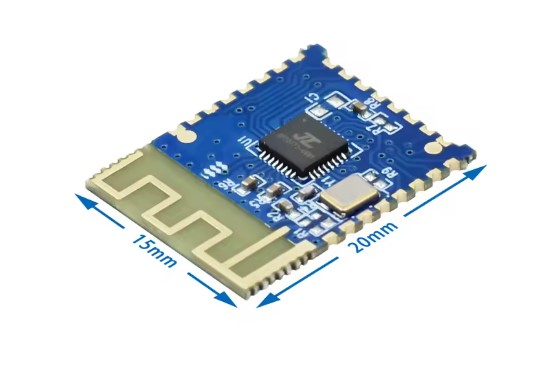

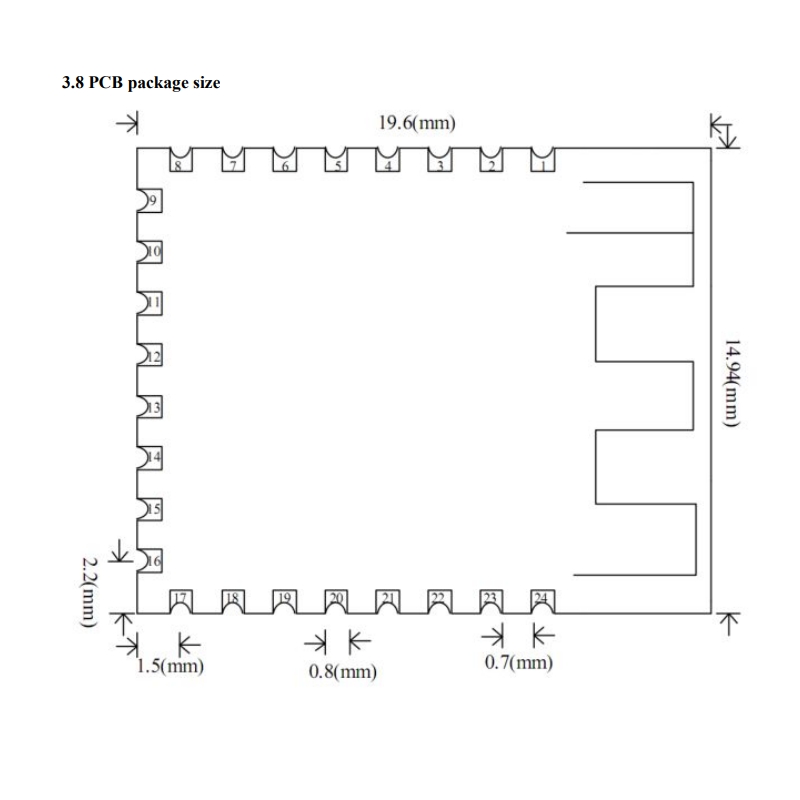

• ابعاد: 19.6 × 14.94 × 1.8 میلی‌متر
• جریان بیداری: ~800 μA، جریان خواب عمیق: 9 μA
• دمای کاری: -40 تا +80 درجه سانتی‌گراد
• ذخیره‌سازی تنظیمات حتی پس از قطع برق

ماژول بلوتوث نسخه 5 | JDY-23

کاربردها

• پروژه‌های اینترنت اشیاء (IoT)
• ارتباط بی‌سیم سریال با گوشی، تبلت یا سایر کنترلرها
• کنترل از راه دور و دریافت اطلاعات سنسورها
• ارتباط بین میکروکنترلرها (Arduino، STM32 و غیره)
• خانه‌های هوشمند و تجهیزات خودکار
• سیستم‌های باتری‌محور و تجهیزات قابل حمل
• مانیتورینگ بلوتوث صنعتی سبک
• تبادل داده در سیستم‌های پزشکی همراه
