این برد شامل کابل نمی باشد. کابل مناسب برای پروگرام کردن برد آردوینو UNO را می توانید از اینجا تهیه کنید.
برد آردوینو Arduino UNO R3 — بهترین انتخاب برای شروع و پیشرفت در دنیای الکترونیک 🤖✨
اگر قصد دارید وارد دنیای برنامهنویسی میکروکنترلرها شوید یا پروژههای الکترونیکی سطحبالا بسازید، برد آردوینو Arduino UNO R3 اولین و بهترین انتخاب شماست. این برد در صدها مقاله آموزشی، دوره دانشگاهی، و پروژه عملی بهعنوان برد مرجع معرفی میشود و تقریباً تمام مهندسان و مدرسین از آن برای آموزش پایه تا پیشرفته استفاده میکنند.

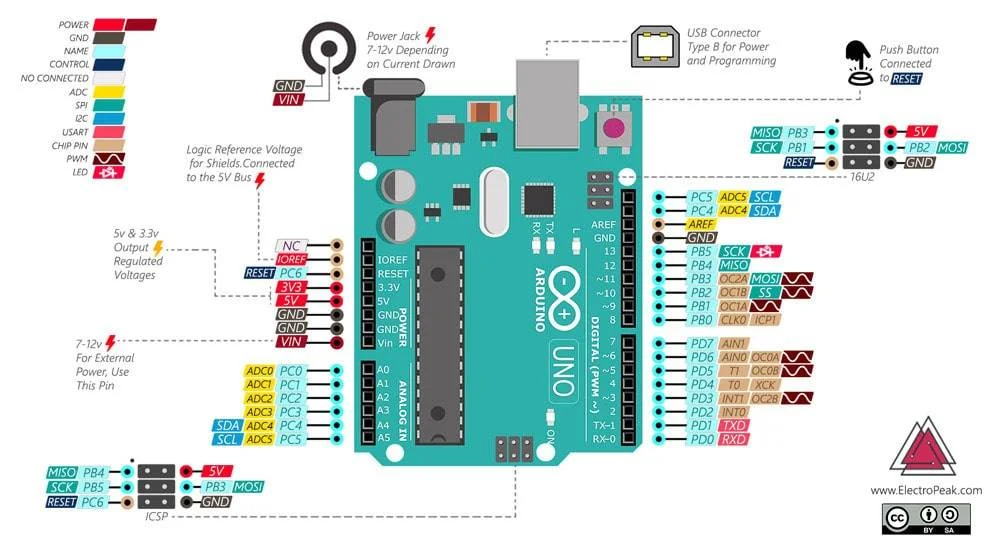

Arduino uno pinout
به همین دلیل اگر میخواهید یک شروع حرفهای، راحت و بدون دردسر داشته باشید، خرید آردوینو UNO بهترین تصمیم شما خواهد بود. 🚀
چرا برد آردوینو Arduino UNO R3 بهترین گزینه برای شماست؟
- شناختهشدهترین و پرکاربردترین برد آردوینو در دنیا
- دارای بیشترین تعداد آموزش، نمونهکد و پروژه عملی در اینترنت
- سازگار با تمام سنسورها، ماژولها و شیلدهای استاندارد
- بر پایه ATmega328P — یکی از قابلاعتمادترین میکروکنترلرها
- نرمافزار Arduino IDE با رابط ساده، مناسب برای مبتدی و حرفهای
- مناسب برای پروژههای دانشگاهی، صنعتی، تحقیقاتی و DIY
- دارای پردازنده، پورت USB، رگولاتور و ورودی/خروجی کامل

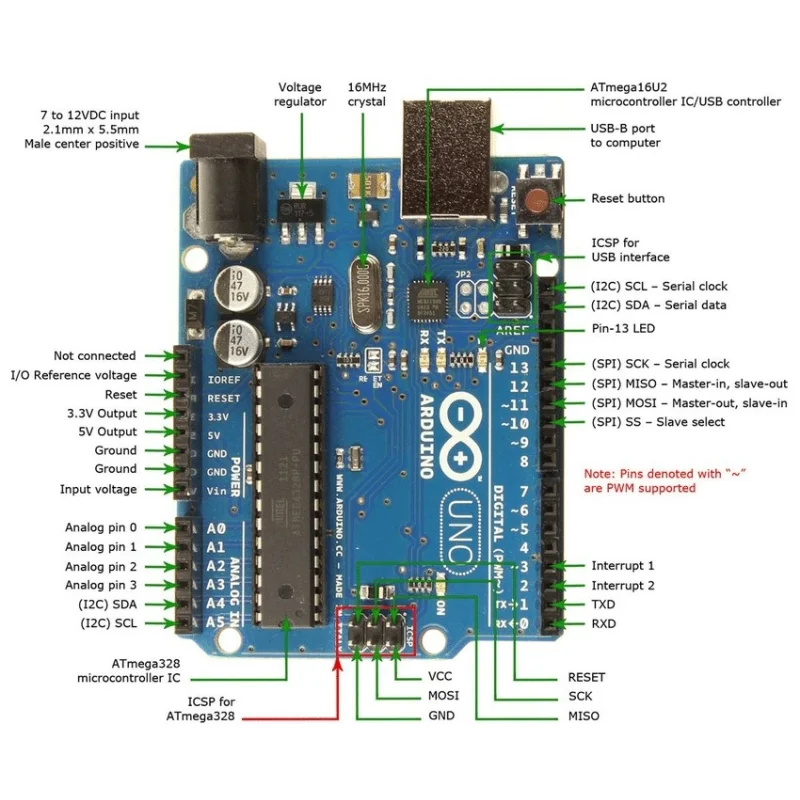

برد آردوینو Arduino UNO R3
برد آردوینو Arduino UNO R3 مناسب برای چه پروژههایی؟
آردوینو UNO تقریباً در همه نوع پروژه الکترونیکی استفاده میشود، مثل:
- پروژههای رباتیک و مکانیزمهای هوشمند
- سیستمهای IoT خانگی و صنعتی
- پروژههای دانشگاهی و پایاننامهها
- کنترل موتور، رله، سنسور دما، رطوبت، گاز و …
- آموزش برنامهنویسی، الکترونیک دیجیتال و کنترل
برای مثال آموزش ساخت پالس اکسی متر خانگی
با دیدن این آموزش شما میتوانید یک پالس اکسی متر خانگی با عملکرد عالی رو بسازید.

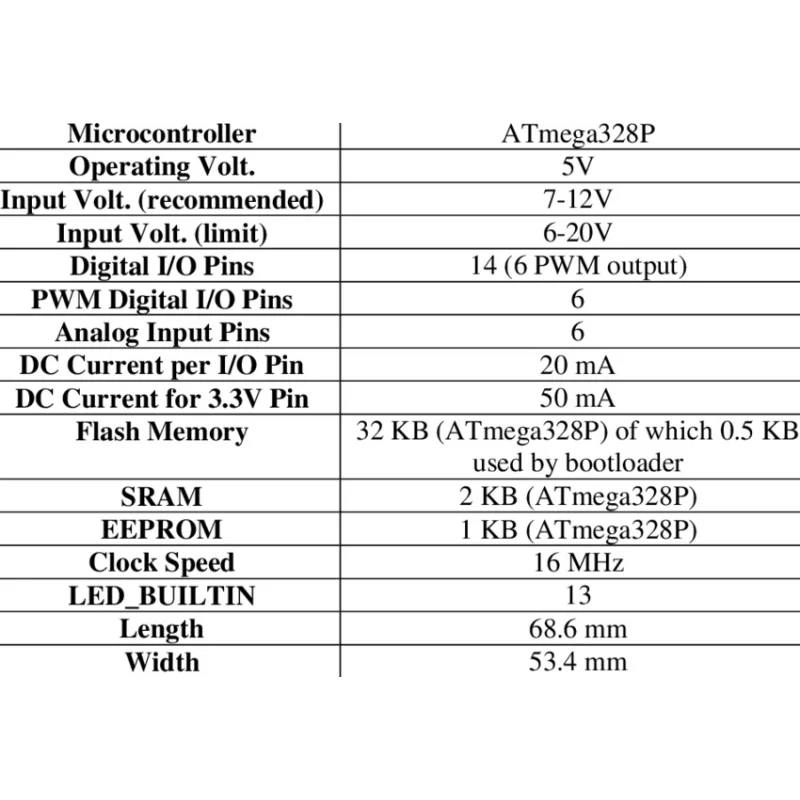

مشخصات فنی برد آردوینو Arduino UNO R3
میکروکنترلر: ATmega328P
ولتاژ کاری: 5 ولت
ولتاژ ورودی: 7 تا 12 ولت
پینهای دیجیتال: 14 عدد (6 عدد PWM)
پینهای آنالوگ: 6 عدد
حافظه فلش: 32KB
جریان هر پین: حداکثر 40mA
پورت ارتباطی: USB Type-B
فرکانس کاری: 16MHz
📡 پروتکلهای ارتباطی در آردوینو UNO
آردوینو UNO از نظر ارتباط با سنسورها و ماژولها یکی از کاملترین بردهای آموزشی محسوب میشود. این برد سه پروتکل پرکاربرد I2C، SPI و UART را پشتیبانی میکند که تقریباً در تمام پروژهها کاربرد دارند.
🔹 پروتکل I2C
این پروتکل برای ارتباط چندین سنسور و ماژول روی تنها دو سیم استفاده میشود.
در آردوینو UNO:
– پایه A4 → SDA
– پایه A5 → SCL
بسیاری از سنسورها مثل MPU6050، BMP280، LCDهای I2C و ماژولهای RTC از این پروتکل استفاده میکنند.
🔹 پروتکل SPI
برای سرعتهای بالا و سنسورهای حرفهایتر، SPI بهترین گزینه است.
در UNO، پایهها به صورت زیر تعریف شدهاند:
– Pin 10 → SS
– Pin 11 → MOSI
– Pin 12 → MISO
– Pin 13 → SCK
این پروتکل برای RFID، کارتخوان حافظه (SD Card)، ماژولهای شبکه و نمایشگرهای گرافیکی استفاده میشود.
🔹 پروتکل UART (سریال)
سادهترین و محبوبترین روش ارتباط در پردازندهها:
– Pin 0 → RX
– Pin 1 → TX
این پایهها سریال سختافزاری (HardwareSerial) هستند و نیاز به تعریف در کد ندارند.
اگر به پورت سریال اضافی نیاز دارید، میتوانید روی هر پایه دیجیتال، SoftwareSerial بسازید.
⚠ نکته مهم: برخلاف UART، پایههای UNO قابل تغییر به I2C یا SPI نیستند. اگر در پروژهات نیاز به چندین باس I2C یا SPI مجزا داری، استفاده از ESP32 یا ESP8266 توصیه میشود چون پایهها در آنها قابل تعریف مجدد هستند.
💾 حافظههای برد آردوینو Arduino UNO R3
میکروکنترلر ATmega328P سه نوع حافظه دارد که هرکدام کاربرد متفاوتی دارند:
🔹 Flash Memory – حافظه برنامه (32KB)
محل ذخیره شدن کد برنامه. حدود 0.5KB نیز برای Bootloader رزرو شده است. برای پروژههای متوسط کاملاً کافی است.
🔹 SRAM – حافظه متغیرها (2KB)
مهمترین بخش در اجرای برنامه. باید مراقب استفاده زیاد از String و آرایههای بزرگ باشید تا برنامه ناپایدار نشود.
🔹 EEPROM – حافظه دائمی (1KB)
برای ذخیره تنظیمات، کالیبراسیون و دادههای مهم. دارای عمر 100000 سیکل نوشتن/پاک کردن. حتی با خاموش شدن برد پاک نمیشود.
⚡ سرعت پردازش آردوینو UNO
پردازنده UNO با سرعت 16MHz کار میکند. این یعنی اجرای حدود 16000 دستور در هر ثانیه. مناسب برای پروژههای آموزشی، کنترل سنسورها، موتورهای سبک و سیستمهای منطقی.
اگر پروژه شما سنگینتر است، مقایسه سرعت:
| برد | سرعت کلاک |
|---|---|
| Arduino UNO | 16MHz |
| ESP8266 | 80MHz |
| STM32F1 | 72–128MHz |
| ESP32 | 240MHz |

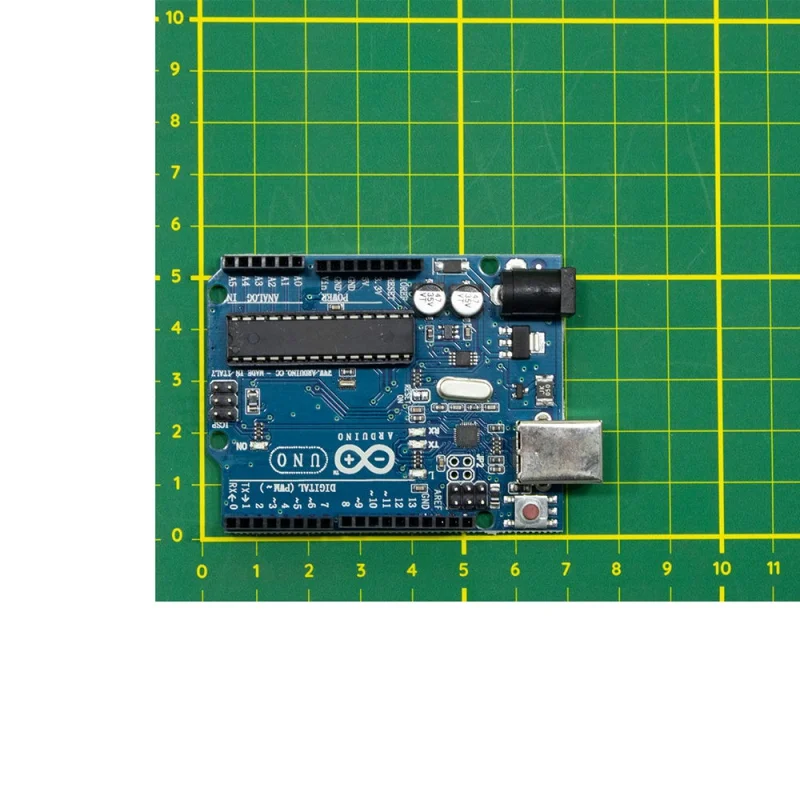

📏 اندازه و ابعاد آردوینو UNO
– ابعاد: 68.6 × 53.4 میلیمتر
– وزن: حدود 55 گرم
این اندازه برای پروژههای رومیزی، آموزشی و توسعه اولیه بسیار مناسب است. اگر دنبال نسخه کوچکتر هستید: Arduino Nano – Pro Mini – Pro Micro – Lilypad گزینههای کوچکتر هستند.
🔌 روشهای تغذیه برد آردوینو Arduino UNO R3
آردوینو UNO قابل تغذیه از سه مسیر مختلف است:
- پورت USB: مناسب برای پروگرام کردن و تغذیه مستقیم 5V. برای پروژههای کوچک عالی است.
- جک آداپتور DC Barrel: ورودی 7 تا 12 ولت (بهترین ولتاژ کمتر از 9 ولت). مناسب پروژههای پایدار و بدون USB.
- پایه Vin: مشابه جک برق، ورودی 7 تا 12 ولت.
توصیه مهم: اگر سنسورهای حساسی دارید، همیشه خروجی 5V پایدار USB بهتر است.
🧩 تراشه USB-TTL برد آردوینو Arduino UNO R3
این تراشه ارتباط برد با کامپیوتر را برقرار میکند. در Uno از دو مدل زیر استفاده میشود:
- ATmega16U2
- ATmega8U2
این تراشه فقط برای ارتباط USB است و در عملکرد پردازش برد هیچ تأثیری ندارد. مزیت نسخههای دارای 16U2: سرعت بیشتر، پایداری بهتر و نصب راحتتر درایور.
مقایسه برد آردوینو Arduino UNO R3 با سایر مدلهای آردوینو
✔ Arduino Uno R3 — مناسب برای شروع، دارای بیشترین آموزش، پایدار، سازگار با تمامی سنسورها، ایدهآل برای پروژههای عمومی و دانشگاهی.
✔ Arduino Nano — مشابه UNO اما کوچکتر، مناسب پروژههای کمجا، اما برای آموزش گزینهٔ اول نیست.
✔ Arduino Mega 2560 — تعداد پین زیاد و مناسب پروژههای بزرگ، اما برای شروع پیچیدهتر و گرانتر است.
✔ Arduino Leonardo — قابلیت شبیهسازی کیبورد/ماوس، اما سازگاری لوازم جانبی کمتر از UNO.
نتیجه: اگر اولین بار است با آردوینو کار میکنید یا به دنبال برد استاندارد برای پروژهها و آموزشها هستید، Arduino Uno R3 بهترین انتخاب است.
سؤالات متداول درباره Arduino Uno R3
آیا Arduino Uno برای شروع یادگیری الکترونیک مناسب است؟
بله! آردوینو UNO محبوبترین برد برای شروع است و بیشترین تعداد آموزش، ویدئو و نمونهکد را دارد. تمام دورههای آموزش آردوینو از همین مدل استفاده میکنند.
فرق Arduino Uno با Nano چیست؟
تواناییها مشابه است اما UNO بزرگتر، پایدارتر و برای آموزش استانداردتر است؛ درحالیکه Nano برای پروژههای کوچک و کمجا استفاده میشود.
آیا
برد آردوینو Arduino UNO R3 برای پروژههای IoT مناسب است؟
بله، با استفاده از ماژولهای ESP8266 یا ESP32 میتوانید UNO را به اینترنت متصل کنید و پروژههای IoT اجرا کنید.
چه سنسورها و ماژولهایی با آردوینو UNO سازگار هستند؟
تقریباً تمام سنسورهای محبوب شامل DHT22، DS18B20، سنسور گاز MQ، ماژول رله، سروو موتور، موتور DC، سنسور حرکت PIR و… به راحتی با UNO کار میکنند.
دوست دارم پروژههای حرفهای بسازم؛ UNO جوابگو هست؟
بله، UNO در بسیاری از پروژههای صنعتی، دانشگاهی و تحقیقاتی استفاده میشود. اگر پروژه شما پینهای بیشتری نیاز دارد، بعداً میتوانید به MEGA ارتقا بدهید.
برد آردوینو Arduino UNO R3 اورجینال باشد یا کلون؟
اگر مبتدی هستید، کلونهای باکیفیت کاملاً کافیاند. عملکرد آنها مشابه نسخه اصلی است و برای آموزش تفاوتی وجود ندارد.
برای شروع کار با UNO چه لوازمی لازم دارم؟
یک کابل USB، چند سیم جامپر، بردبورد، LED و مقاومت کافی است. در فروشگاه ما پکیج شروع سریع نیز موجود است.
چرا برد آردوینو Arduino UNO R3 در مقالات آموزشی برد مرجع است؟
بهخاطر پایداری بالا، سادگی کار، پشتیبانی فوقالعاده زیاد، نمونهکدهای فراوان و سازگاری با تقریباً همه ماژولها. به همین دلیل اکثر دانشگاهها و مدرسین از UNO استفاده میکنند.
مهری –
ممنون از توضیحات جامع و کاملتون
Store manager admin –
سلام وقتتون بخیر 🌸خوشحالیم که مفید بوده براتون.
شیما –
همراه برد کابل usb و پاور هست یا خیر؟..اگر نیست چطوری تهیه کنیم؟
Store manager admin –
سلام وقتتون بخیر 🌸خیر نیست. لینکش در ابتدای سایت قرار داده شد. https://tesla-shop.ir/product/usb-to-usb-type-b/
کامران –
فرق اورجینال با غیر آن در چیست؟
Store manager admin –
سلام وقتتون بخیر 🌸
تفاوت اردوینو اصلی با چینی در این است که مبدل USB به سریال در سری اصلی تراشه ATmega16U2 می باشد اما در مدل چینی CH340 و همچنین تراشه ATmega328 در مدل اصلی DIP و در مدل چینی SMD است.
hasan –
آیا میشه پس از برنامه ریزی آی سی اون رو از برد در آورد?
Store manager admin –
بله میتونید خارج کنید و در مدار دیگه استفاده کنید.
داوود –
سلام میخواستم این محصول سفارش بدم برای ورودی برق از چه نوع کابلی استفاده میشه راهنمایی کنید. ممنون
Store manager admin –
سلام وقتتون بخیر 🌸
آداپتور 9 ولت با جک استاندارد 5 میلی متری. البته اگر کابل usb دارین خودش پاورو تامین میکنه برای کارهای اولیه البته.
