کانکتور PH نری رایت 5 پین

توضیحات کامل کانکتور PH نری رایت 5 پین

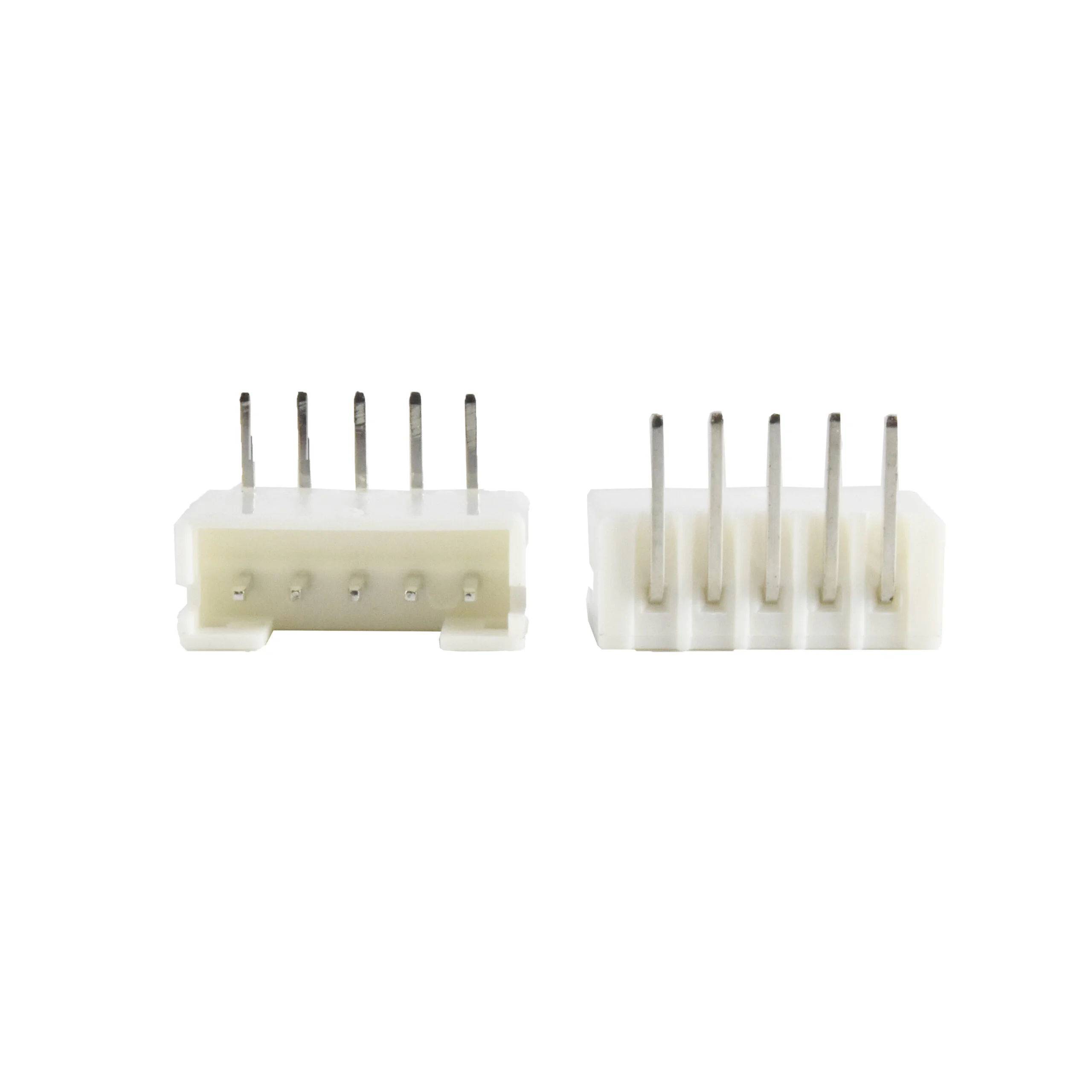

کانکتور PH نری رایت 5 پین یکی از پرکاربردترین انواع کانکتورهای روبردی در مدارات الکترونیکی است. این کانکتور با طراحی زاویه‌دار (Right Angle) برای نصب در فضاهای محدود و روی بردهایی که نیاز به خروج سیم از کناره برد دارند، گزینه‌ای ایده‌آل محسوب می‌شود. فاصله پایه‌ها در این مدل 2 میلی‌متر بوده و با سری PH سازگار است.

ویژگی‌های فنی و ساختاری

• نوع نصب: DIP (قابل لحیم‌کاری روی بردهای سوراخ‌دار)
• جنس بدنه: پلاستیکی مقاوم با کیفیت بالا
• تعداد پین: 5 پین
• زاویه نصب: رایت (90 درجه)
• فاصله پایه‌ها: 2 میلی‌متر
• حداکثر جریان عبوری: 2 آمپر
• ولتاژ قابل تحمل: 100 ولت DC
• محدوده دمای کاری: -25 تا +85°C

کاربردها

این نوع کانکتور بیشتر در پروژه‌های الکترونیکی کوچک، ماژول‌های سنسور، بردهای کنترل، و دستگاه‌های قابل حمل استفاده می‌شود. با توجه به طراحی رایت آن، امکان نصب در لبه بردها و خروج سیم از کنار برد فراهم است که باعث صرفه‌جویی در فضا می‌گردد.

نکات طراحی و استفاده

• در هنگام طراحی PCB، فاصله و جهت پین‌ها باید مطابق استاندارد PH لحاظ شود.
• برای اتصال مطمئن، از سوکت مادگی PH با فاصله مشابه استفاده شود.
• در دمای بالا از لحیم با کیفیت و رعایت دمای مناسب جهت جلوگیری از ذوب شدن پلاستیک بدنه استفاده کنید.
• برای اطمینان از عملکرد صحیح، پس از مونتاژ، اتصالات الکتریکی بررسی شوند.

مزایا

کانکتور PH نری رایت 5 پین به دلیل ابعاد کوچک، کیفیت بالا و نصب آسان، یکی از گزینه‌های محبوب در بین طراحان و مهندسان الکترونیک است. این کانکتور امکان ارتباط قابل اطمینان و محکم بین برد و سیم را فراهم کرده و برای کاربردهای صنعتی سبک، تجهیزات مصرفی و ماژول‌های آموزشی بسیار مناسب است.

مشخصات فنی

این کانکتور به‌صورت تکی و در بسته‌های چندتایی قابل عرضه است و به‌راحتی می‌توان آن را با سوکت‌های مادگی PH جفت کرد. اگر در طراحی خود به دنبال یک راه‌حل مطمئن، ارزان و با نصب آسان هستید، کانکتور PH نری رایت 5 پین انتخابی ایده‌آل برای شما خواهد بود.
