ماژول مبدل CAN بهMCP2515 | SPI

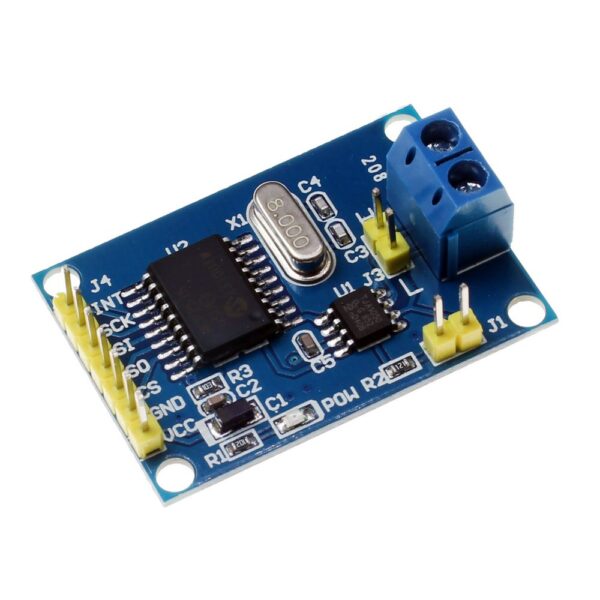

معرفی ماژول MCP2515

ماژول مبدل CAN بهMCP2515 | SPI یک ماژول رابط (Interface Module) است که امکان افزودن قابلیت ارتباطی CAN Bus به میکروکنترلرها مانند Arduino را فراهم می‌کند. این ماژول با استفاده از کنترلر CAN مستقل Microchip و ترانسیور TJA1050، ارتباطی قابل اعتماد و مقاوم در محیط‌های پرنویز ارائه می‌دهد.

ماژول مبدل CAN بهMCP2515 | SPI

ویژگی‌های ماژول مبدل CAN بهMCP2515 | SPI

• نوع: کنترلر واسط CAN Bus به SPI
• ولتاژ کاری: 5V یا 3.3V (بسته به طراحی ماژول)
• پروتکل ارتباطی: CAN 2.0A/B (فریم استاندارد و extended)
• سرعت (Baud Rate): تا 1 Mbps
• رابط با میکروکنترلر: SPI (CS, SCK, MOSI, MISO)
• پین وقفه: INT برای اطلاع فوری به MCU
• ترانسیور CAN: TJA1050 یا مشابه
• امکانات نرم‌افزاری: بافرها، فیلترها و ماسک‌های برنامه‌پذیر

کاربردهای ماژول مبدل CAN بهMCP2515 | SPI

• اتومبیل و خودرو: خواندن داده‌های ECU و ساخت دشبورد سفارشی
• اتوماسیون صنعتی: ایجاد شبکه قابل اعتماد بین سنسورها و کنترلرها
• رباتیک: ارتباط بین بردهای مختلف ربات
• شبکه‌سازی دستگاه‌ها: ارتباط چندین میکروکنترلر تا فاصله ۱km

مزایای ماژول مبدل CAN بهMCP2515 | SPI

• ارتباط مقاوم و قوی در محیط‌های پرنویز
• پشتیبانی از شبکه Multimaster
• تشخیص خطای داخلی و پیشرفته
• قیمت مناسب و مقرون‌به‌صرفه
• کتابخانه‌های آماده برای Arduino IDE

محدودیت‌های ماژول مبدل CAN بهMCP2515 | SPI

• پیچیدگی پروتکل CAN نسبت به UART یا I2C
• نیاز به مقاومت ترمیناسیون 120Ω در دو انتهای bus
• ولتاژهای مختلف: برخی ماژول‌ها فقط با 5V کار می‌کنند و ممکن است نیاز به level shifter داشته باشند

جمع‌بندی

ماژول MCP2515 گزینه‌ای ایده‌آل برای اضافه کردن ارتباط CAN به پروژه‌های Arduino و صنعتی است. با پشتیبانی از پروتکل CAN، کتابخانه‌های گسترده و قابلیت اتصال SPI، این ماژول برای پروژه‌هایی که نیاز به ارتباط قابل اعتماد بین چندین دستگاه در فواصل متوسط تا طولانی دارند، مناسب است.
