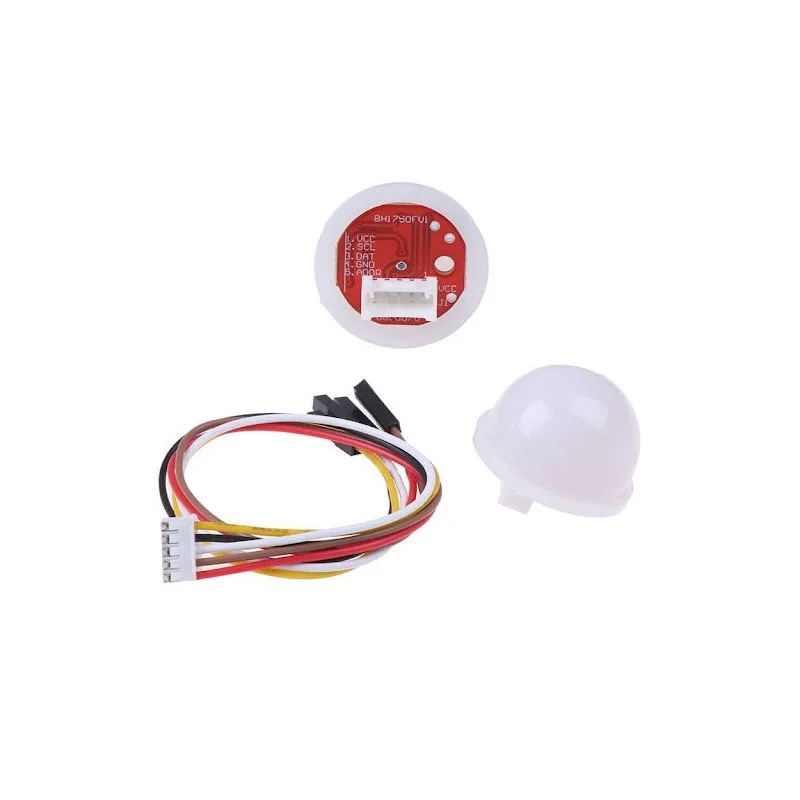

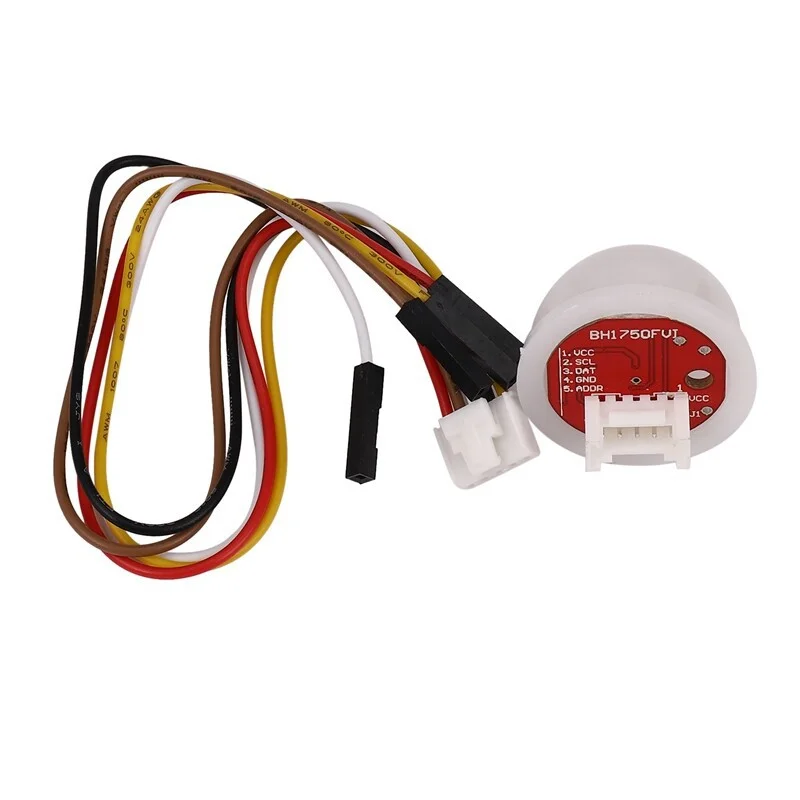

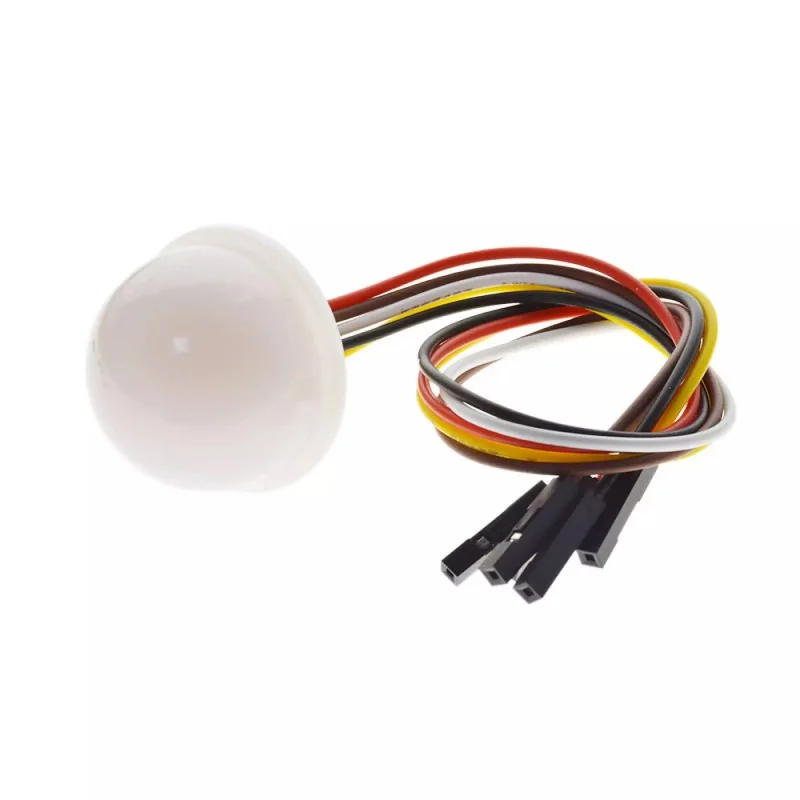

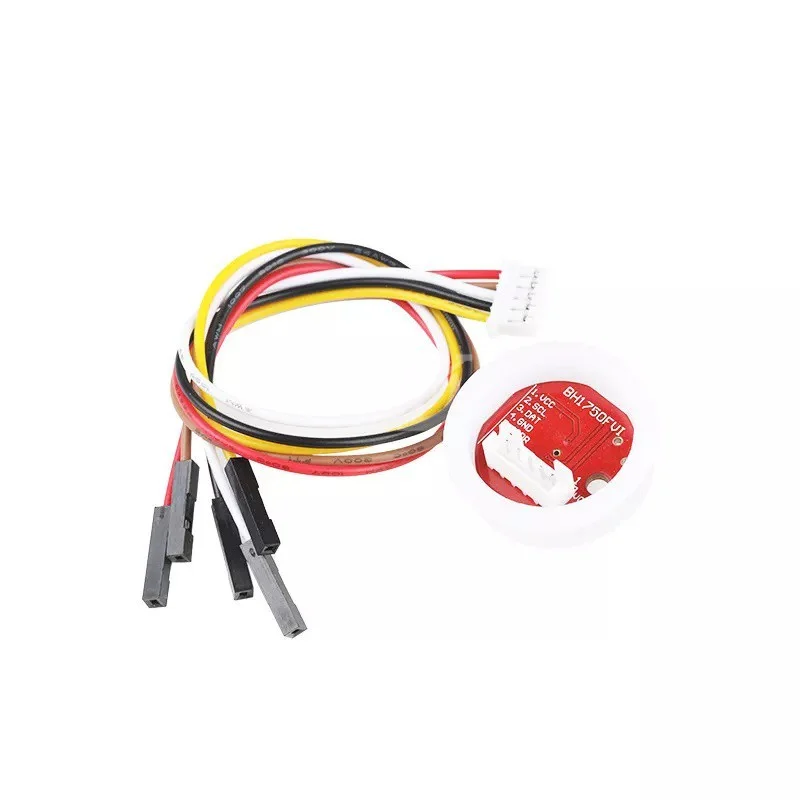

ماژول سنجش شدت نور BH1750FVI با فیلتر کروی

معرفی ماژول سنسور تشخیص شدت نور BH1750 مدل GY-302

ماژول سنسور تشخیص شدت نور BH1750 مدل GY-302 یک حسگر دیجیتال 16 بیتی بسیار دقیق است که می‌تواند میزان روشنایی محیط را در بازه وسیع 1 تا 120,000 لوکس (Lux) اندازه‌گیری کند. این ماژول بر پایه تراشه BH1750FVI طراحی شده و دارای یک مبدل آنالوگ به دیجیتال داخلی است که شدت نور محیط را بدون نیاز به محاسبات پیچیده یا کالیبراسیون، به صورت مستقیم در خروجی ارائه می‌دهد.

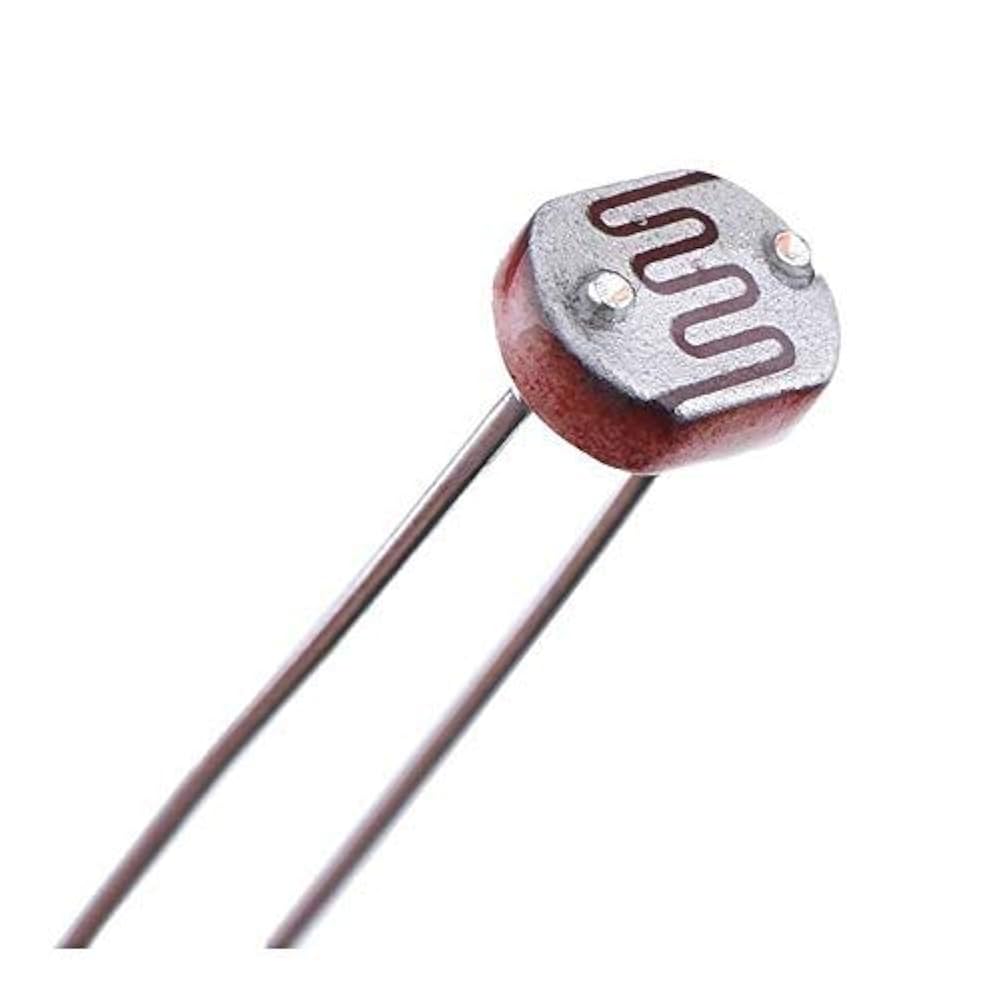

این ویژگی باعث می‌شود ماژول BH1750 نسبت به سنسورهای ساده LDR یا فتوسل‌ها دقت و قابلیت اطمینان بالاتری داشته باشد.

ماژول سنجش شدت نور BH1750FVI

کاربردهای ماژول BH1750

• کنترل نور پس‌زمینه صفحه‌کلید و LCD موبایل 📱

• فعال شدن چراغ خودرو در شب یا محیط تاریک 🚗

• اندازه‌گیری شدت نور در خانه‌های هوشمند

• مدیریت روشنایی در گلخانه‌های هوشمند 🌱

• پروژه‌های اینترنت اشیاء (IoT) و رباتیک 🤖

• تجهیزات آزمایشگاهی و صنعتی برای اندازه‌گیری دقیق شدت نور

مشخصات فنی سنسور BH1750

• مدل: GY-302

• تراشه اصلی: BH1750FVI

• محدوده اندازه‌گیری نور: 1 تا 120,000 Lux

• وضوح قابل تنظیم: 1lx، 0.5lx یا 4lx

• ولتاژ کاری: 3V تا 5V

• مصرف جریان: حدود 0.12mA (مصرف بسیار کم)

• رابط ارتباطی: I2C (سازگار با Arduino، ESP8266، ESP32، STM32، Raspberry Pi و …)

• حالت کاری: اندازه‌گیری پیوسته یا تک‌بار

• تعداد پایه‌ها: 5 پین (VCC، GND، ADDR، SDA، SCL)

نحوه عملکرد

سنسور BH1750 دارای یک فتودیود داخلی حساس به نور است که جریان متناسب با شدت روشنایی تولید می‌کند. این جریان به ولتاژ تبدیل شده و سپس توسط مبدل آنالوگ به دیجیتال 16 بیتی داخلی، به داده دیجیتال تبدیل می‌شود.

• در حالت Continuous، سنسور به طور مداوم شدت نور محیط را گزارش می‌دهد.

• در حالت One Time، تنها یک‌بار نور محیط را اندازه‌گیری کرده و سپس خاموش می‌شود تا مصرف انرژی کاهش یابد.

پین‌های ماژول GY-302

• VCC: ولتاژ تغذیه (3V الی 5V)

• GND: زمین

• ADDR: تغییر آدرس I2C (اتصال به VCC یا GND)

• SDA: انتقال داده سریال I2C

• SCL: کلاک سریال I2C
