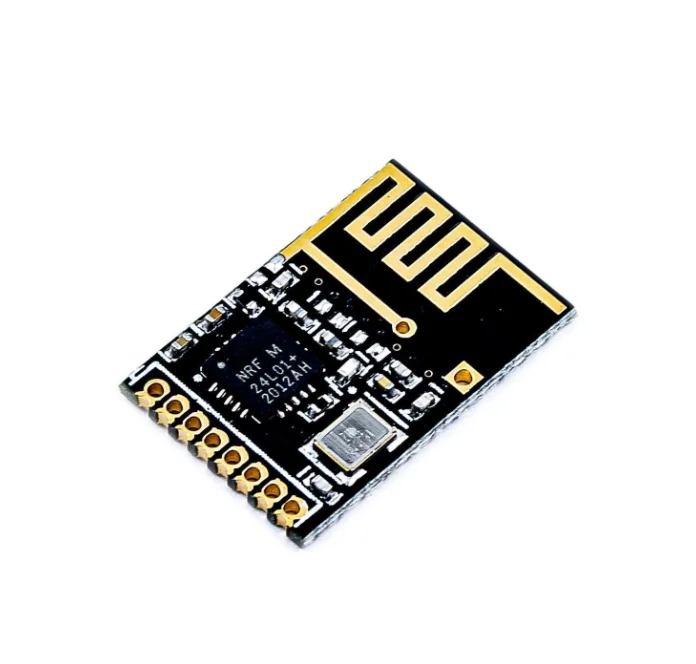

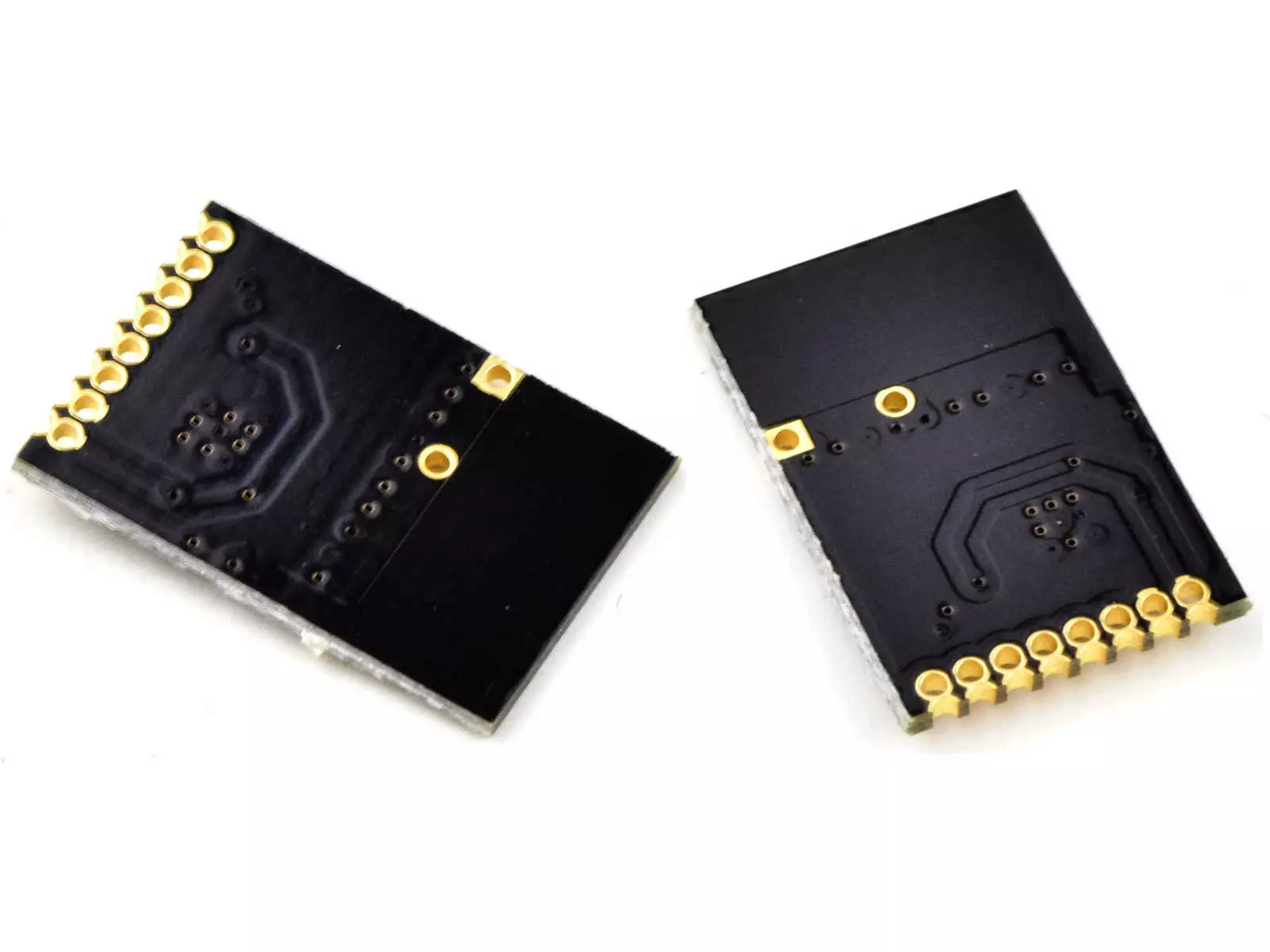

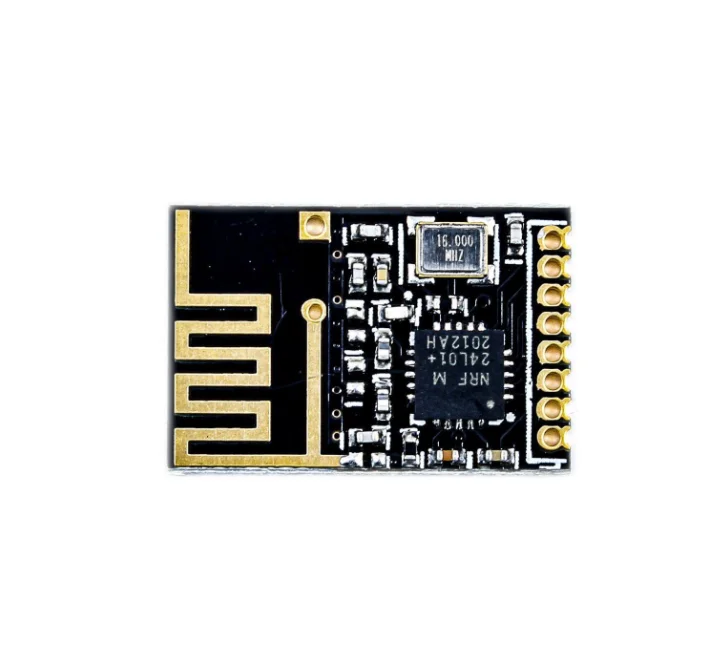

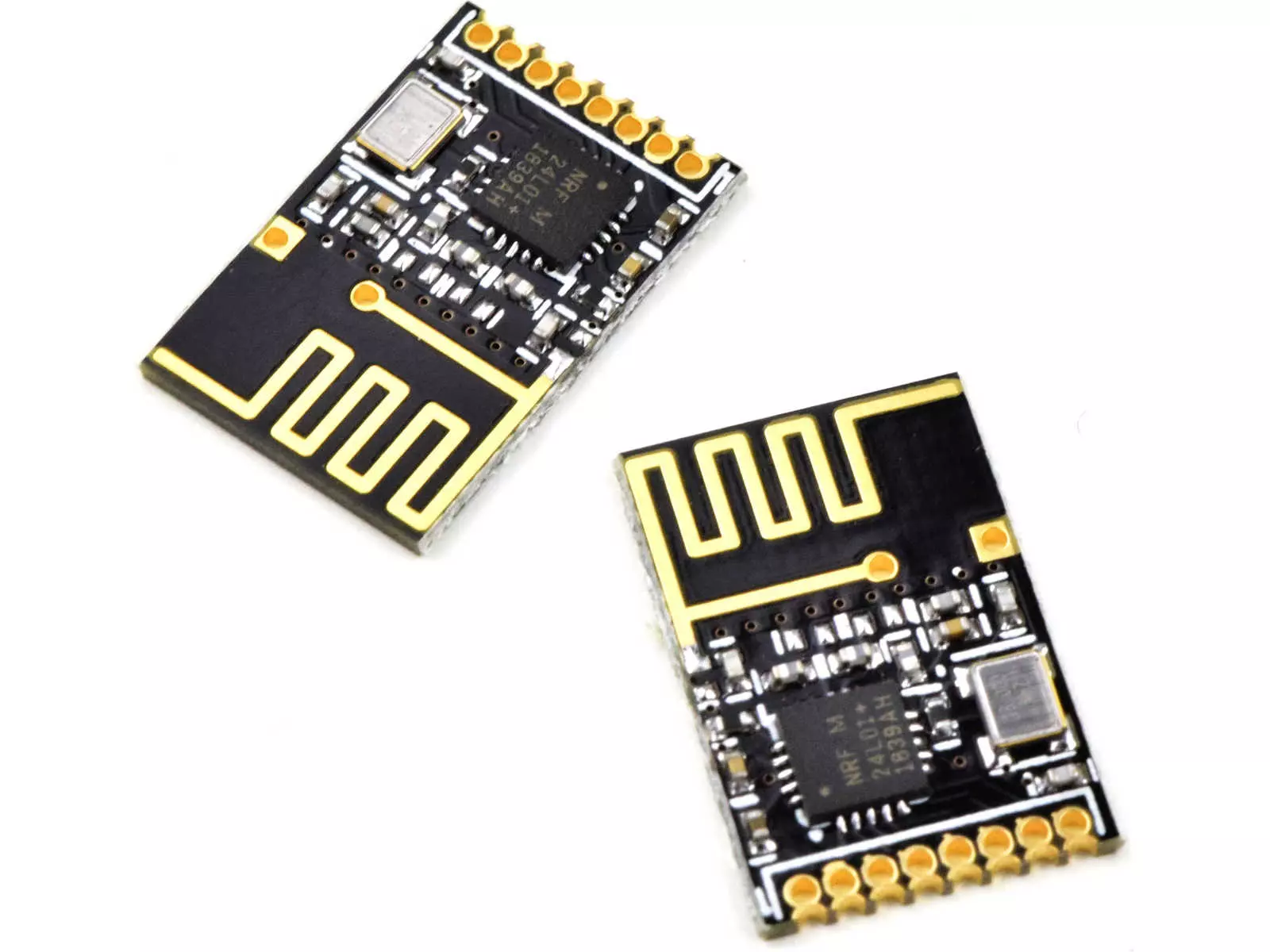

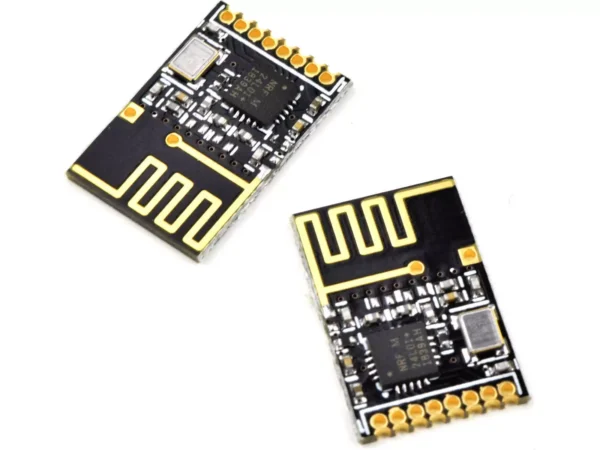

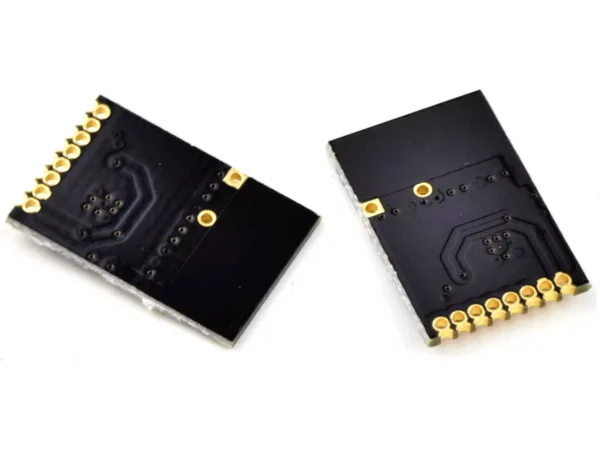

ماژول انتقال بیسیم اطلاعات +NRF24L01 برد SMD

ماژول NRF24L01+SMD یکی از جدیدترین ماژول‌های فرستنده و گیرنده رادیویی 2.4 گیگاهرتزی است که از تراشه +NRF24L01 شرکت Nordic Semiconductor بهره می‌برد. این ماژول قابلیت ارسال و دریافت اطلاعات را با استفاده از 6 کانال مجزا فراهم می‌کند و نسبت به نسخه قبلی خود یعنی NRF24L01A از برد و حساسیت بالاتر برخوردار است.

مشخصات فنی

• تراشه: NRF24L01
• ولتاژ کاری: 1.9-3.6 ولت DC
• محدوده ولتاژ سیگنال: حداکثر 5 ولت
• برد: 1000 متر (در عمل 100-250 متر)
• حداکثر دیتا ریت: 2Mbps
• جریان مصرفی: 12 میلی‌آمپر
• دارای رگولاتور داخلی
• تکنولوژی SHOCKBURST
• Auto Acknowledgment و Re-Transmit Auto
• Multiceiver با 6 دیتا پایپ و FIFO 32 بایت برای TX و RX
• تنظیم کانال ارتباطی: 2400 تا 2525 مگاهرتز (125 کانال)

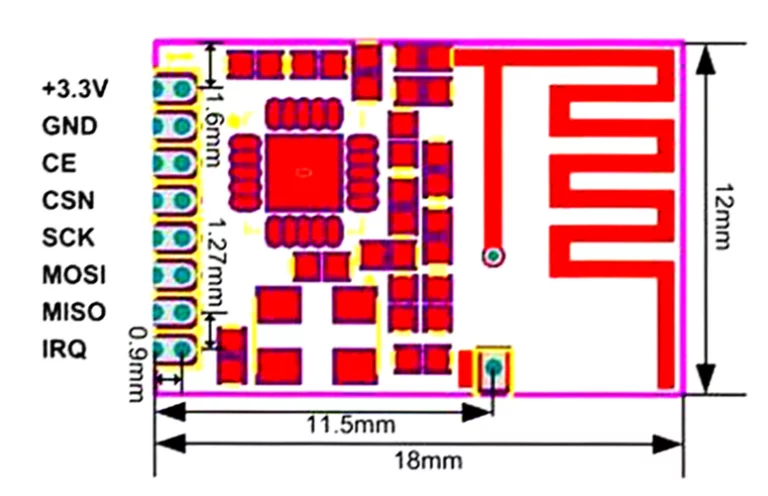

• پایه‌ها: VCC، CE، CSN، SCK، MOSI، MISO، IRQ
• فرکانس: ISM
• مدولاسیون: GFSK
• دمای کاری: -40 تا +85 درجه سانتی‌گراد
• ابعاد: 12×18 میلی‌متر

کاربردها

• بی‌سیم کردن ماوس و کیبورد کامپیوتر
• ساخت انواع ریموت کنترل
• هدست‌های VoIP و کنترلرهای بازی
• هوشمندسازی منازل و سیستم‌های صنعتی
• شبکه‌های محلی با اتصال چند ماژول

مزایا و نکات مهم

• پشتیبانی از چند کانال و اتصال همزمان چند ماژول
• دارای رگولاتور داخلی و مصرف پایین
• ارسال مجدد خودکار و تایید دریافت دیتا
• پشتیبانی از مدولاسیون استاندارد GFSK
• ابعاد کوچک و نصب آسان روی بردهای SMD
