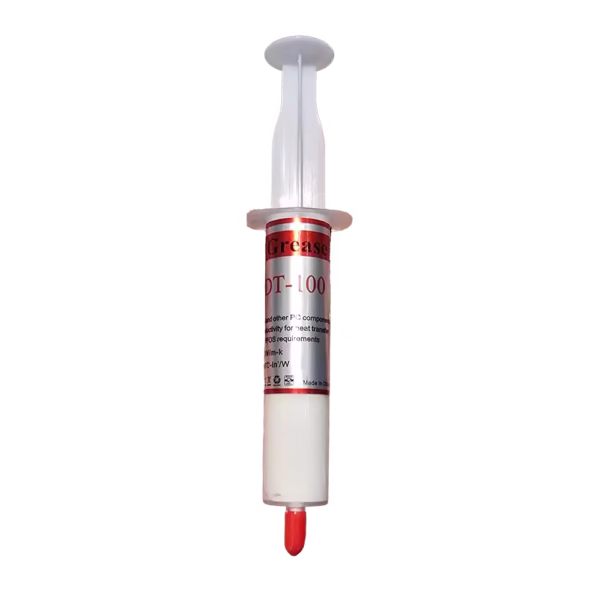

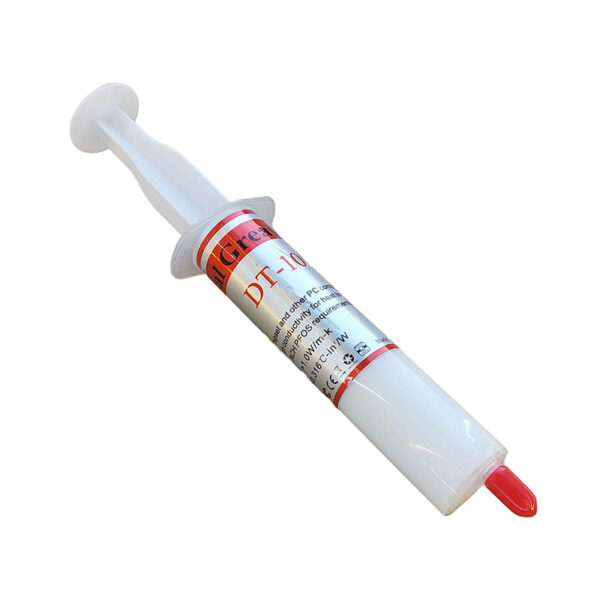

خمیر سیلیکون 100-DT سفید پمپی بزرگ یک ماده رابط حرارتی برای بهبود انتقال گرما بین قطعات الکترونیکی و هیت سینک است. در بسیاری از مدارهای الکترونیکی، قطعاتی مانند ترانزیستورهای قدرت، MOSFETها، رگولاتورها، ماژول‌های پاور، LEDهای توان بالا و برخی آی‌سی‌های قدرت هنگام کار گرمای قابل توجهی تولید می‌کنند. اگر این گرما به شکل مؤثر از قطعه دفع نشود، دمای کاری افزایش پیدا کرده و عملکرد و طول عمر قطعات تحت تأثیر قرار می‌گیرد.

خمیر سیلیکون حرارتی 100-DT با پر کردن ناهمواری‌های بسیار ریز و فضای هوایی میان سطح قطعه و هیت سینک، تماس حرارتی بهتری ایجاد می‌کند. به همین دلیل استفاده از خمیر حرارتی یکی از مراحل مهم هنگام نصب صحیح هیت سینک روی قطعات گرمازا محسوب می‌شود.

خمیر سیلیکون 100-DT در یک نگاه

راهنمای این صفحه

• خمیر سیلیکون حرارتی چیست؟
• چرا بین قطعه و هیت سینک خمیر می‌زنیم؟
• کاربردهای خمیر سیلیکون 100-DT
• ویژگی‌های محصول
• مشخصات فنی
• نحوه استفاده صحیح
• سوالات متداول

خمیر سیلیکون حرارتی چیست و چه کاری انجام می‌دهد؟

خمیر سیلیکون حرارتی یا Thermal Paste ماده‌ای است که بین سطح قطعه گرمازا و هیت سینک قرار می‌گیرد. برخلاف تصور، سطح فلزی هیت سینک و سطح قطعه حتی اگر با چشم کاملاً صاف دیده شوند، در مقیاس بسیار کوچک دارای شیار و ناهمواری هستند.

وقتی هیت سینک مستقیماً روی قطعه قرار می‌گیرد، بخشی از این ناهمواری‌ها با هوا پر می‌شوند. از آنجا که هوا انتقال‌دهنده حرارتی ضعیفی است، این فضای خالی می‌تواند مانع انتقال مؤثر گرما از قطعه به هیت سینک شود.

خمیر حرارتی 100-DT این فضاهای بسیار کوچک را پر می‌کند و شرایط بهتری برای انتقال حرارت بین دو سطح ایجاد می‌کند. در نتیجه هیت سینک می‌تواند گرمای تولیدشده توسط قطعه را مؤثرتر دریافت و به محیط منتقل کند.

چرا وجود هوا بین هیت سینک و قطعه مشکل ایجاد می‌کند؟

وظیفه هیت سینک این است که گرمای تولیدشده توسط قطعه را دریافت کرده و سطح بیشتری برای دفع آن در اختیار سیستم قرار دهد. اما برای انجام این کار باید تماس حرارتی مناسبی میان قطعه و هیت سینک وجود داشته باشد.

اگر نقاط تماس واقعی کم باشند و میان دو سطح فضای هوایی وجود داشته باشد، انتقال حرارت محدود می‌شود. استفاده از خمیر سیلیکون هیت سینک باعث می‌شود بخش بیشتری از این فضای خالی با ماده رابط حرارتی پر شود و تماس حرارتی بهبود پیدا کند.

نکته مهم: خمیر بیشتر همیشه بهتر نیست

کار خمیر سیلیکون ایجاد یک لایه بسیار ضخیم بین قطعه و هیت سینک نیست. هدف اصلی، پر کردن حفره‌ها و ناهمواری‌های ریز میان دو سطح است. بنابراین مقدار مناسب خمیر باید به اندازه‌ای باشد که سطح تماس را پوشش دهد اما یک لایه غیرضروری و بسیار ضخیم ایجاد نکند.

هنگام محکم کردن هیت سینک، فشار مناسب باعث پخش شدن خمیر و خارج شدن مقدار اضافی از میان دو سطح می‌شود.

کاربردهای خمیر سیلیکون 100-DT

کاربرد خمیر سیلیکون 100-DT محدود به یک قطعه خاص نیست. تقریباً در هر مداری که یک قطعه گرمازا به هیت سینک متصل می‌شود، استفاده از رابط حرارتی مناسب می‌تواند اهمیت داشته باشد.

• ترانزیستورهای قدرت: مناسب انتقال بهتر گرما از بدنه ترانزیستور به هیت سینک.
• MOSFET: مناسب منابع تغذیه، اینورتر، آمپلی‌فایر و مدارهای قدرت.
• رگولاتورهای ولتاژ: برای مدل‌هایی که در زمان کار گرمای زیادی تولید می‌کنند.
• LED توان بالا: مناسب انتقال حرارت از بستر یا مجموعه LED به هیت سینک.
• ماژول‌های پاور: قابل استفاده برای انواع ماژول‌های قدرت نیازمند دفع حرارت.
• منابع تغذیه: برای ترانزیستورها و قطعات نصب‌شده روی هیت سینک پاور.
• آمپلی‌فایرهای صوتی: مناسب ترانزیستورها و آی‌سی‌های قدرت خروجی.
• اینورتر و UPS: مناسب قطعات نیمه‌هادی قدرت نصب‌شده روی هیت سینک.
• تعمیرات الکترونیک: جایگزینی خمیر حرارتی قدیمی هنگام باز و بسته کردن هیت سینک.
• پروژه‌های DIY: مناسب انواع مدارهای دست‌ساز دارای قطعات گرمازا.

خمیر سیلیکون ترانزیستور برای مدارهای قدرت

یکی از رایج‌ترین کاربردهای این محصول استفاده به‌عنوان خمیر سیلیکون ترانزیستور است. ترانزیستورهای قدرت و MOSFETها در منابع تغذیه سوئیچینگ، اینورترها، آمپلی‌فایرها، شارژرها، کنترلر موتور و بسیاری از مدارهای قدرت گرما تولید می‌کنند.

در چنین مدارهایی فقط داشتن یک هیت سینک بزرگ کافی نیست؛ کیفیت تماس میان قطعه و هیت سینک نیز اهمیت دارد. استفاده صحیح از خمیر حرارتی می‌تواند مقاومت حرارتی رابط بین قطعه و هیت سینک را کاهش دهد و دفع گرما را بهتر کند.

خمیر حرارتی برای LEDهای توان بالا

LEDهای Power و COB هنگام کار مقدار قابل توجهی حرارت تولید می‌کنند و دفع صحیح حرارت در عملکرد آن‌ها اهمیت زیادی دارد. افزایش بیش از حد دمای LED می‌تواند روی نوردهی و طول عمر آن اثر منفی بگذارد.

خمیر سیلیکون حرارتی سفید را می‌توان در محل تماس مجموعه LED یا بستر مناسب آن با هیت سینک استفاده کرد تا فضای هوایی میان دو سطح کاهش پیدا کرده و انتقال حرارت به هیت سینک بهتر انجام شود.

ویژگی‌های خمیر سیلیکون پمپی بزرگ سفید 100-DT

• بسته‌بندی پمپی: امکان خارج کردن مقدار موردنیاز خمیر با کنترل بهتر.
• حجم بزرگ: مناسب تعمیرکاران و کاربرانی که مصرف مداوم خمیر حرارتی دارند.
• رنگ سفید: مشاهده و کنترل نحوه پخش شدن خمیر روی سطح ساده‌تر است.
• مناسب قطعات قدرت: قابل استفاده در بسیاری از قطعات دارای هیت سینک.
• پر کردن فضای هوایی: کمک به ایجاد تماس حرارتی بهتر میان دو سطح.
• استفاده آسان: مناسب تعمیرگاه، کارگاه و پروژه‌های الکترونیکی.
• قابل استفاده با هیت سینک‌های مختلف: مناسب بسیاری از سطوح فلزی مورد استفاده در خنک‌کاری الکترونیک.

چرا مدل پمپی بزرگ برای تعمیرکار مناسب‌تر است؟

اگر به‌صورت مداوم با منابع تغذیه، آمپلی‌فایر، LED، درایور موتور، اینورتر یا سایر تجهیزات قدرت کار می‌کنید، استفاده از بسته‌بندی بزرگ می‌تواند از نظر مصرف روزمره کاربردی‌تر باشد. ساختار پمپی نیز کمک می‌کند بدون باز و بسته کردن مکرر ظرف، مقدار مشخصی از خمیر سیلیکون سفید را خارج کنید.

مشخصات فنی خمیر سیلیکون حرارتی 100-DT

چرا عدد ضریب هدایت حرارتی در مشخصات درج نشده است؟

ضریب هدایت حرارتی یکی از مشخصات مهم خمیرهای حرارتی است، اما برای این نمونه 100-DT عدد قابل استناد و مشخصی در اطلاعات موجود محصول در اختیار ما نیست. به همین دلیل به‌جای درج یک عدد غیرواقعی، کاربرد محصول به‌عنوان رابط حرارتی میان قطعه و هیت سینک بیان شده است.

نحوه استفاده صحیح از خمیر سیلیکون 100-DT

1. خمیر قبلی را پاک کنید

اگر قطعه قبلاً روی هیت سینک نصب بوده است، ابتدا باقی‌مانده خمیر حرارتی قدیمی را از روی قطعه و هیت سینک پاک کنید. باقی ماندن خمیر خشک یا آلوده می‌تواند کیفیت تماس سطح را کاهش دهد.

2. هر دو سطح را تمیز کنید

سطح قطعه و هیت سینک باید تمیز، خشک و عاری از گردوغبار و چربی باشد. هرگونه آلودگی میان دو سطح می‌تواند روی کیفیت تماس حرارتی اثر بگذارد.

3. مقدار مناسبی از خمیر بزنید

مقداری از خمیر سیلیکون پمپی 100-DT را روی سطح تماس قرار دهید. هدف ایجاد پوششی نازک و یکنواخت است، نه ایجاد لایه ضخیم.

4. خمیر را روی سطح تماس پخش کنید

خمیر باید نقاط اصلی سطح تماس را پوشش دهد. در بسیاری از کاربردها فشار هیت سینک هنگام نصب باعث پخش شدن خمیر می‌شود.

5. هیت سینک را صحیح نصب کنید

هیت سینک باید با فشار مکانیکی مناسب روی قطعه قرار گیرد. پیچ، بست یا گیره باید به شکلی بسته شود که تماس مناسبی ایجاد کند، اما فشار بیش از حدی که به قطعه آسیب بزند وارد نشود.

6. مقدار اضافی را پاک کنید

اگر مقدار زیادی از خمیر از اطراف سطح بیرون زده است، بخش اضافی را تمیز کنید تا مونتاژ مرتب باقی بماند.

چه زمانی خمیر حرارتی را تعویض کنیم؟

اگر برای تعمیر یک دستگاه هیت سینک را از قطعه جدا کرده‌اید، بهتر است وضعیت خمیر قبلی بررسی شود. خمیر قدیمی، خشک، آلوده یا نامنظم می‌تواند تماس حرارتی مناسبی ایجاد نکند. در چنین شرایطی بهتر است خمیر قبلی پاک شده و لایه جدیدی از خمیر حرارتی استفاده شود.

همچنین هر بار که یک قطعه قدرت یا هیت سینک تعویض می‌شود، استفاده مجدد از خمیر قدیمی انتخاب مناسبی نیست و ایجاد یک لایه تازه و یکنواخت نتیجه بهتری خواهد داشت.

نکات مهم هنگام استفاده

• پیش از اعمال خمیر، دستگاه را از برق جدا کنید.
• سطح هیت سینک و قطعه را کاملاً تمیز کنید.
• فقط مقدار لازم خمیر استفاده شود.
• بعد از نصب، از قرار گرفتن صحیح هیت سینک اطمینان حاصل کنید.
• بسته‌بندی خمیر را پس از استفاده تمیز و بسته نگه دارید.
• محصول در محیط خشک، خنک و دور از تابش مستقیم آفتاب نگهداری شود.
• از تماس غیرضروری با چشم و پوست خودداری شود.

سوالات متداول درباره خمیر سیلیکون 100-DT

خرید خمیر سیلیکون 100-DT سفید پمپی بزرگ

اگر برای تعمیر یا ساخت تجهیزات الکترونیکی به دنبال خمیر سیلیکون حرارتی برای نصب قطعات روی هیت سینک هستید، خمیر سیلیکون 100-DT سفید پمپی بزرگ گزینه‌ای کاربردی برای استفاده روی ترانزیستورهای قدرت، MOSFET، رگولاتور، LED، ماژول پاور و سایر قطعات گرمازا است.

بسته‌بندی پمپی بزرگ این محصول آن را به گزینه‌ای مناسب برای تعمیرکاران الکترونیک، کارگاه‌ها و کاربرانی تبدیل می‌کند که به‌صورت مداوم از خمیر حرارتی هیت سینک استفاده می‌کنند. نقش اصلی 100-DT پر کردن فضای هوایی و ناهمواری‌های میان قطعه و هیت سینک است تا انتقال گرما به سطح خنک‌کننده با شرایط بهتری انجام شود.

اگر عبارت‌هایی مانند خمیر سیلیکون سفید، خمیر سیلیکون ترانزیستور، خمیر سیلیکون هیت سینک، خمیر حرارتی LED یا خمیر حرارتی قطعات الکترونیکی را جست‌وجو می‌کنید، مدل پمپی 100-DT برای همین گروه از کاربردهای تعمیراتی و الکترونیکی طراحی شده است.
