پروگرامر CH341A یکی از ابزارهای پرکاربرد و اقتصادی در تعمیرات الکترونیک برای خواندن، پاک‌کردن، نوشتن و بررسی اطلاعات حافظه‌های EEPROM و SPI Flash است. این پروگرامر بیشتر برای تراشه‌های حافظه سری 24xx و 25xx شناخته می‌شود و در تعمیر مادربرد، لپ‌تاپ، بردهای صنعتی، تجهیزات دیجیتال، سیستم‌های Embedded و بسیاری از مدارهایی که از حافظه خارجی استفاده می‌کنند کاربرد دارد.

یکی از شناخته‌شده‌ترین کاربردهای این محصول، پروگرام BIOS مادربرد است. زمانی که اطلاعات BIOS یک مادربرد یا برد دیجیتال آسیب دیده باشد، در بسیاری از موارد می‌توان تراشه حافظه را با CH341A خواند، از اطلاعات آن نسخه پشتیبان تهیه کرد و سپس فایل صحیح BIOS را روی تراشه پروگرام کرد. البته قبل از هر عملیات باید مدل دقیق آی‌سی، ولتاژ کاری، نوع حافظه و فایل صحیح Firmware بررسی شود.

مشخصات CH341A در یک نگاه

راهنمای سریع این صفحه

• پروگرامر CH341A چیست؟
• حافظه‌های قابل پروگرام
• پروگرام BIOS مادربرد
• مشخصات فنی
• نحوه استفاده
• نکات مهم ولتاژ
• سوالات متداول

پروگرامر CH341A چیست؟

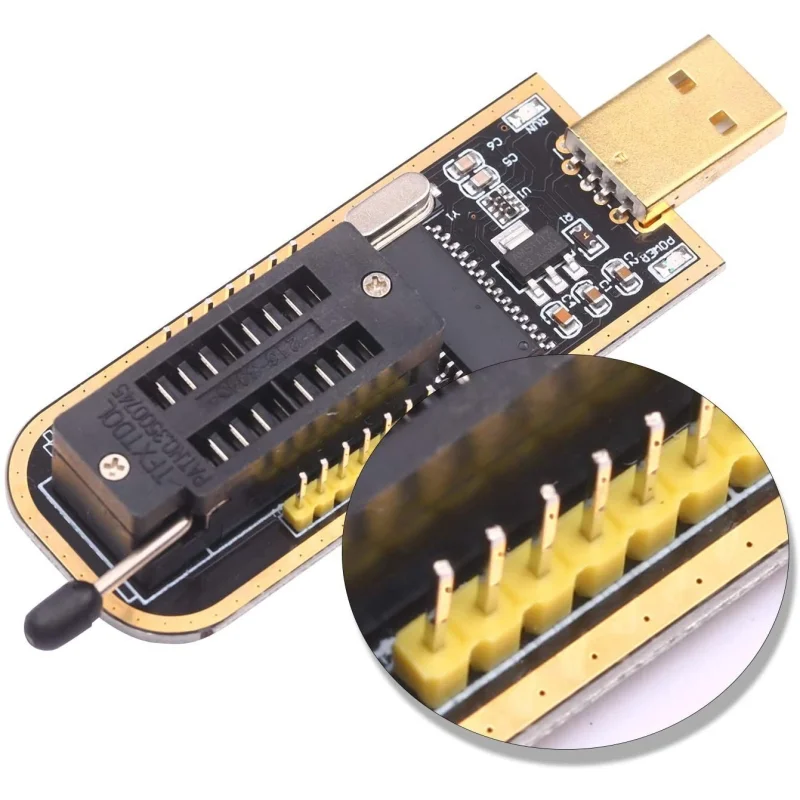

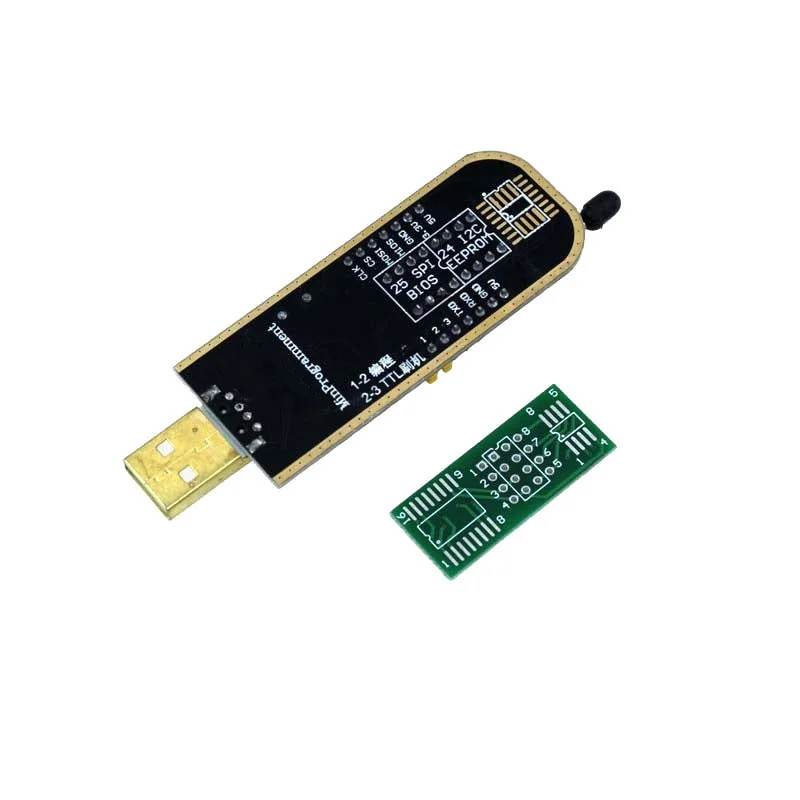

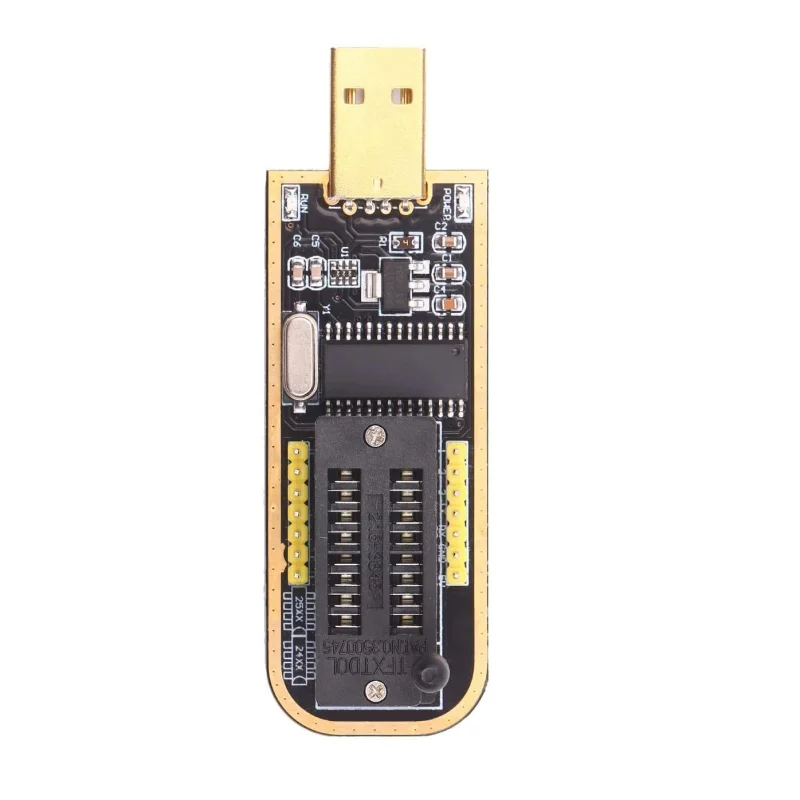

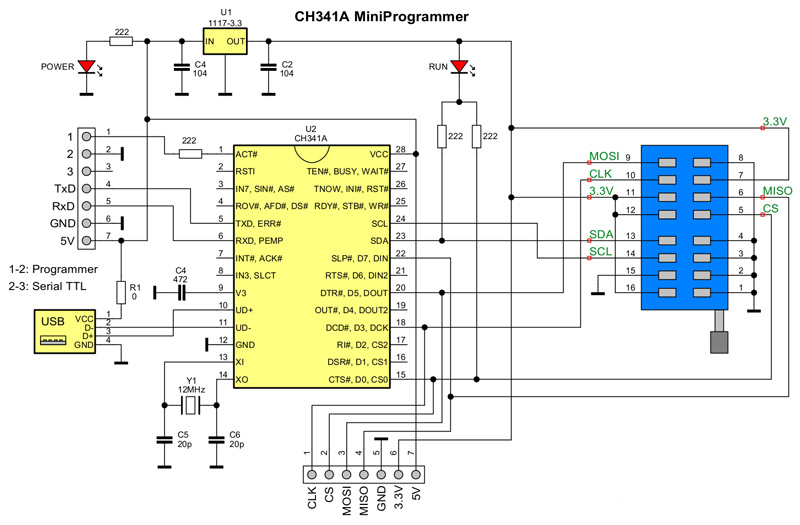

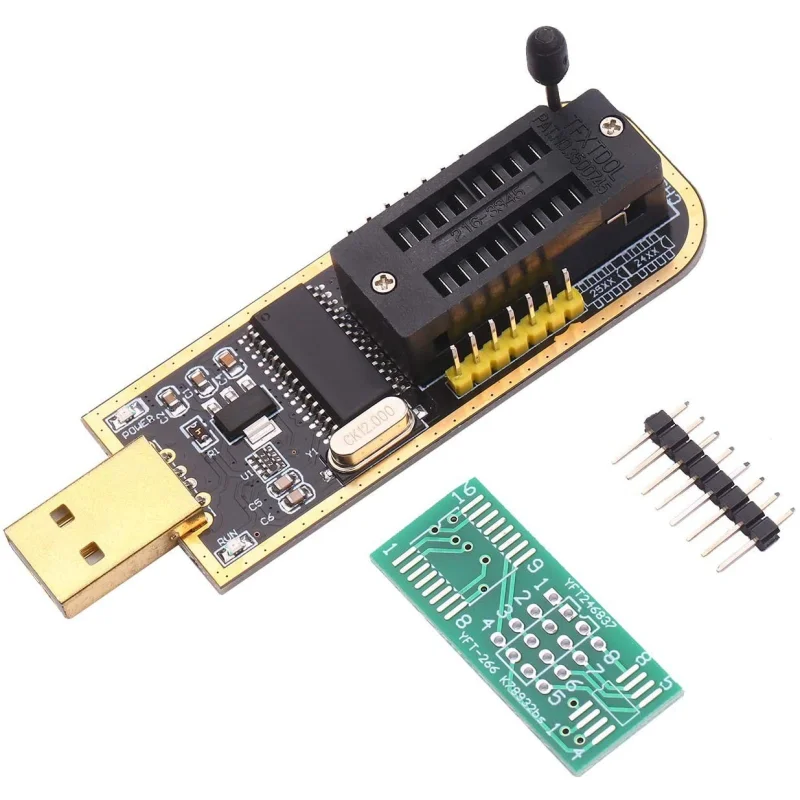

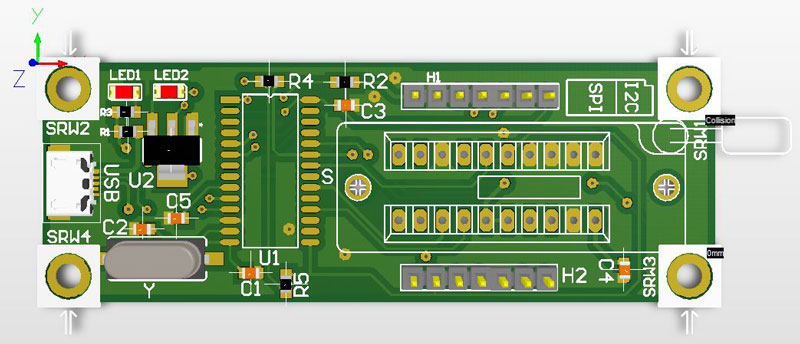

CH341A یک پروگرامر USB کوچک و اقتصادی مبتنی بر تراشه CH341 است که در این نوع بردها برای ایجاد رابط مناسب جهت ارتباط با حافظه‌های سریال استفاده می‌شود. مهم‌ترین کاربرد آن در تعمیرات الکترونیکی، ارتباط با حافظه‌های EEPROM و SPI Flash و انجام عملیات Read، Erase، Write و Verify روی تراشه‌های سازگار است.

سادگی سخت‌افزار، ابعاد کوچک و وجود نرم‌افزارهای مختلف برای کار با این پروگرامر باعث شده پروگرامر CH341A به یکی از ابزارهای شناخته‌شده بین تعمیرکاران مادربرد، لپ‌تاپ، تلویزیون، تجهیزات دیجیتال و مهندسان الکترونیک تبدیل شود.

چرا CH341A بین تعمیرکاران محبوب است؟

بخش قابل توجهی از تجهیزات دیجیتال اطلاعات مهمی مانند BIOS، Firmware، تنظیمات سخت‌افزاری یا داده‌های کالیبراسیون را داخل یک حافظه سریال کوچک ذخیره می‌کنند. در صورت خراب شدن این اطلاعات ممکن است دستگاه روشن نشود، بوت نشود یا عملکرد صحیحی نداشته باشد. در چنین شرایطی یک پروگرامر EEPROM مانند CH341A امکان دسترسی مستقیم به حافظه و بازیابی اطلاعات را فراهم می‌کند.

پروگرامر CH341A از چه تراشه‌هایی پشتیبانی می‌کند؟

یکی از کاربردهای اصلی CH341A پروگرام حافظه‌های سریال است. دو خانواده مهمی که معمولاً با این پروگرامر مورد استفاده قرار می‌گیرند EEPROMهای سری 24 و Flashهای SPI سری 25 هستند.

• EEPROM سری 24xx: حافظه‌های سریال مبتنی بر I2C که در بسیاری از تجهیزات الکترونیکی مورد استفاده قرار می‌گیرند.
• SPI Flash سری 25xx: خانواده پرکاربرد حافظه‌های Flash که در BIOS مادربرد، لپ‌تاپ، روتر، تجهیزات دیجیتال و سیستم‌های Embedded دیده می‌شوند.

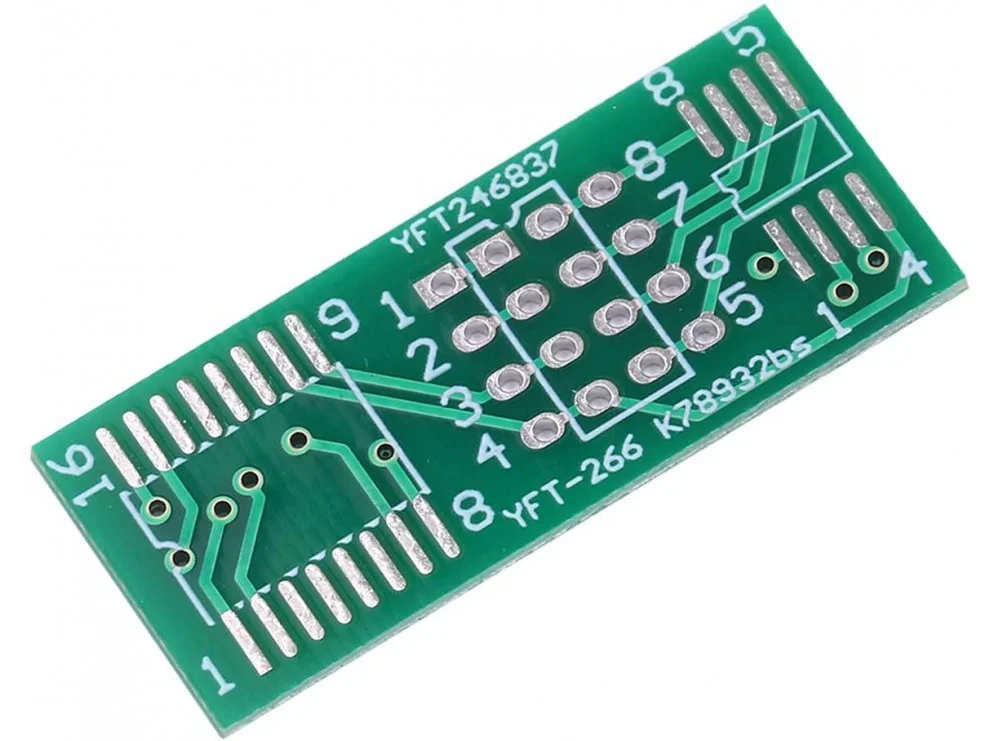

• پکیج‌های مختلف: با استفاده از سوکت، آداپتور یا گیره مناسب می‌توان با بعضی پکیج‌های DIP و SMD سازگار کار کرد.

لیست دقیق تراشه‌های قابل پشتیبانی به نرم‌افزار پروگرامر، نسخه برد و نوع آی‌سی بستگی دارد؛ بنابراین قبل از خرید یا پروگرام یک تراشه خاص بهتر است مدل دقیق آی‌سی بررسی شود.

پروگرامر BIOS مادربرد با CH341A

یکی از دلایل اصلی خرید پروگرامر CH341A استفاده از آن به‌عنوان پروگرامر BIOS است. فایل BIOS بسیاری از مادربردها و لپ‌تاپ‌ها داخل یک حافظه SPI Flash هشت‌پین ذخیره می‌شود. اگر فایل BIOS خراب شود، عملیات Update ناقص بماند یا داده‌های حافظه آسیب ببینند، ممکن است سیستم دیگر بوت نشود.

در چنین شرایطی تعمیرکار می‌تواند تراشه BIOS را شناسایی کرده، ابتدا اطلاعات فعلی آن را Read و ذخیره کند و پس از اطمینان از صحیح بودن فایل Firmware، حافظه را Erase و مجدداً Write کند. اجرای Verify پس از نوشتن نیز کمک می‌کند مشخص شود داده نوشته‌شده با فایل انتخابی مطابقت دارد.

قابلیت‌های اصلی پروگرامر CH341A

• خواندن اطلاعات حافظه یا Read
• تهیه Backup از اطلاعات تراشه قبل از هرگونه تغییر
• پاک کردن حافظه یا Erase در تراشه‌های پشتیبانی‌شده
• نوشتن فایل جدید یا Write
• بررسی صحت اطلاعات نوشته‌شده با Verify
• پشتیبانی از بسیاری از EEPROMهای سری 24xx
• پشتیبانی از بسیاری از SPI Flashهای سری 25xx
• اتصال به کامپیوتر از طریق USB
• قابل استفاده همراه با گیره SOIC8 یا مبدل مناسب برای برخی تراشه‌های SMD
• مناسب تعمیرات BIOS و Firmware تجهیزات الکترونیکی

مشخصات فنی پروگرامر CH341A

نحوه استفاده از پروگرامر CH341A

کار با پروگرامر از نظر مراحل کلی ساده است، اما به دلیل حساس بودن اطلاعات Firmware و تفاوت ولتاژ تراشه‌ها باید با دقت انجام شود. قبل از اتصال آی‌سی ابتدا شماره کامل تراشه را بخوانید و دیتاشیت یا مشخصات آن را بررسی کنید.

1. شناسایی دقیق تراشه

شماره درج‌شده روی EEPROM یا Flash را بررسی کنید و مشخص کنید تراشه از چه خانواده‌ای است، چه ولتاژی دارد و توسط نرم‌افزار مورد استفاده پشتیبانی می‌شود یا خیر.

2. بررسی جهت پایه شماره یک

جهت قرار گرفتن آی‌سی داخل سوکت یا گیره SOIC اهمیت بسیار زیادی دارد. پایه شماره یک معمولاً با نقطه، بریدگی یا علامت روی بدنه مشخص می‌شود و باید مطابق دیاگرام پروگرامر متصل شود.

3. اتصال پروگرامر به USB

پس از بررسی اتصالات، CH341A را به پورت USB کامپیوتر متصل کنید و مطمئن شوید درایور و نرم‌افزار مناسب نصب شده‌اند.

4. انتخاب مدل صحیح حافظه

در نرم‌افزار، مدل دقیق تراشه را انتخاب کنید. انتخاب یک آی‌سی مشابه صرفاً به دلیل یکسان بودن پکیج ممکن است باعث عملکرد نادرست شود.

5. ابتدا Read و Backup

قبل از پاک کردن یا نوشتن هر فایل جدید، اطلاعات حافظه را بخوانید و حداقل یک نسخه پشتیبان در کامپیوتر ذخیره کنید. در تعمیر BIOS این مرحله اهمیت بسیار زیادی دارد؛ زیرا فایل اولیه ممکن است شامل اطلاعات اختصاصی دستگاه مانند شماره سریال، MAC Address یا داده‌های تنظیماتی باشد.

6. Erase و Write

در صورت نیاز حافظه را پاک کنید و سپس فایل صحیح را روی تراشه بنویسید. هنگام پروگرام BIOS باید فایل مخصوص همان مدل و Revision دستگاه انتخاب شود.

7. اجرای Verify

پس از پایان نوشتن، عملیات Verify را اجرا کنید تا نرم‌افزار محتوای حافظه را با فایل اصلی مقایسه کند. موفق بودن Verify یکی از مراحل مهم برای اطمینان از صحت انتقال اطلاعات است.

هشدار مهم درباره ولتاژ تراشه

قبل از اتصال هر تراشه به CH341A حتماً ولتاژ کاری آن را بررسی کنید. بسیاری از حافظه‌های SPI Flash متداول با 3.3 ولت کار می‌کنند، اما برخی مدل‌ها مخصوصاً در تجهیزات جدیدتر ممکن است 1.8 ولتی باشند. اتصال مستقیم تراشه 1.8 ولتی به ولتاژ بالاتر می‌تواند باعث آسیب دیدن حافظه شود.

همچنین نسخه‌های مختلف برد CH341A از نظر مدار تغذیه و سطح ولتاژ سیگنال‌ها می‌توانند تفاوت داشته باشند. برای تراشه‌های 1.8 ولتی باید از آداپتور 1.8V مناسب استفاده شود و قبل از پروگرام بهتر است ولتاژ واقعی خروجی برد با مولتی‌متر بررسی شود.

پروگرام با گیره SOIC8 بدون جدا کردن تراشه

در بعضی تعمیرات می‌توان با استفاده از گیره SOIC8 به تراشه‌ای که هنوز روی برد لحیم شده متصل شد. این روش می‌تواند کار را سریع‌تر کند، اما پروگرام درون‌مداری در همه بردها تضمین‌شده نیست. سایر قطعات متصل به باس SPI یا خطوط تغذیه ممکن است باعث شوند پروگرامر نتواند تراشه را صحیح شناسایی کند.

اگر تراشه در حالت روی برد قابل شناسایی نباشد یا عملیات Read و Verify پایدار نباشد، معمولاً جدا کردن آی‌سی از مدار و پروگرام مستقیم آن نتیجه مطمئن‌تری خواهد داشت.

کاربردهای پروگرامر CH341A

• پروگرام و بازیابی BIOS مادربرد کامپیوتر
• پروگرام BIOS برخی لپ‌تاپ‌ها
• خواندن و نوشتن EEPROM سری 24
• پروگرام SPI Flash سری 25
• تعمیر تجهیزات دیجیتال و Embedded
• کار روی Firmware بردهای الکترونیکی
• تهیه Backup از اطلاعات EEPROM و Flash
• کارهای آموزشی و آزمایشگاهی مرتبط با حافظه‌های سریال
• تعمیر برخی روترها، گیرنده‌ها و تجهیزات کنترلی بسته به نوع حافظه

CH341A مناسب چه کسانی است؟

• تعمیرکاران مادربرد و لپ‌تاپ
• تعمیرکاران تجهیزات الکترونیکی
• مهندسان الکترونیک و Embedded
• دانشجویان رشته برق و الکترونیک
• افرادی که با BIOS و Firmware کار می‌کنند
• توسعه‌دهندگان و علاقه‌مندان به سخت‌افزار
• کارگاه‌هایی که نیاز به خواندن یا Backup حافظه‌های سریال دارند

قبل از پروگرام BIOS این موارد را بررسی کنید

• شماره دقیق تراشه BIOS را یادداشت کنید.
• ولتاژ کاری تراشه را از دیتاشیت بررسی کنید.
• قبل از Erase حتماً از اطلاعات موجود Backup بگیرید.
• فایل BIOS دقیقاً مربوط به همان مدل و Revision دستگاه باشد.
• جهت پایه شماره یک را قبل از اتصال بررسی کنید.
• بعد از Write حتماً Verify انجام دهید.
• اگر گیره SOIC اتصال پایدار ندارد، تراشه را خارج کرده و جداگانه پروگرام کنید.

سوالات متداول درباره پروگرامر CH341A

جمع‌بندی و خرید پروگرامر CH341A

پروگرامر CH341A ابزاری اقتصادی و کاربردی برای خواندن، نوشتن و بازیابی بسیاری از حافظه‌های EEPROM و SPI Flash است و به همین دلیل در تعمیر BIOS مادربرد، لپ‌تاپ، تجهیزات دیجیتال، بردهای صنعتی و پروژه‌های Embedded کاربرد زیادی دارد. پشتیبانی از حافظه‌های متداول سری 24xx و 25xx، اتصال USB و امکان استفاده از سوکت یا گیره مناسب، این پروگرامر را به یک ابزار مفید برای میز تعمیرات الکترونیک تبدیل کرده است.

اگر به دنبال یک پروگرامر BIOS یا پروگرامر EEPROM و Flash برای تعمیرات سبک تا تخصصی هستید، CH341A می‌تواند گزینه‌ای مقرون‌به‌صرفه باشد؛ به شرط آنکه قبل از هر اتصال، مدل تراشه، ولتاژ کاری، جهت پایه‌ها و سازگاری نرم‌افزار را بررسی کنید و همیشه پیش از پاک کردن حافظه از اطلاعات اصلی Backup تهیه کنید.
