ویژگی‌های کلیدی:

• قابلیت کار در دو حالت گرمایش (Heat) و سرمایش (Cool)
• دقت کنترل دما تا 0.1 درجه سانتی‌گراد
• دارای رله خروجی قدرتمند 10 آمپر برای کنترل انواع بارها
• قابلیت تنظیم هیسترزیس، محدودیت دمایی، تأخیر عملکرد رله و آلارم دمای بالا
• دارای حافظه EEPROM برای ذخیره تنظیمات هنگام قطع برق

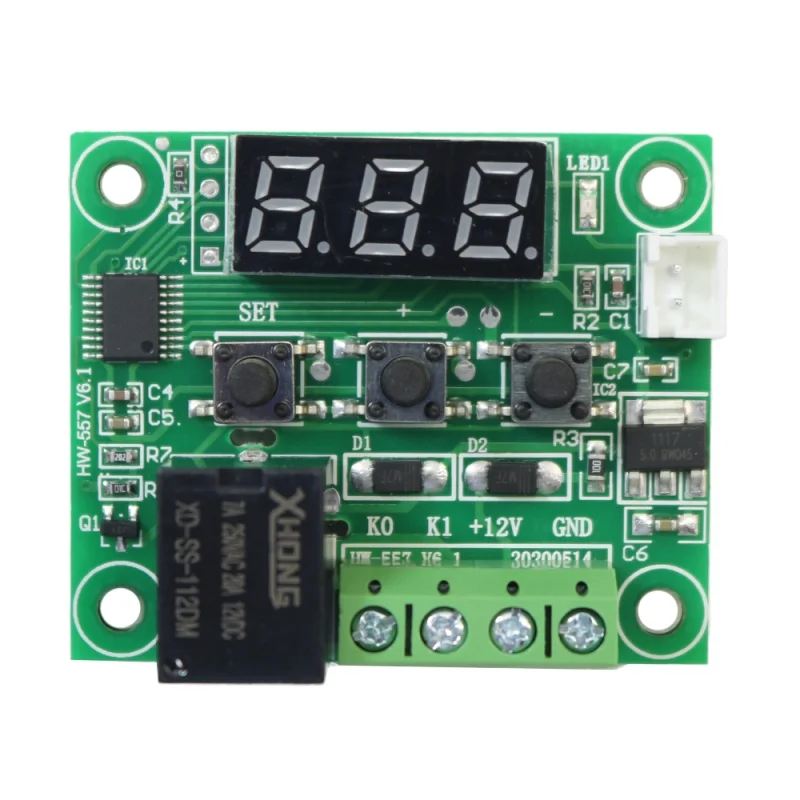

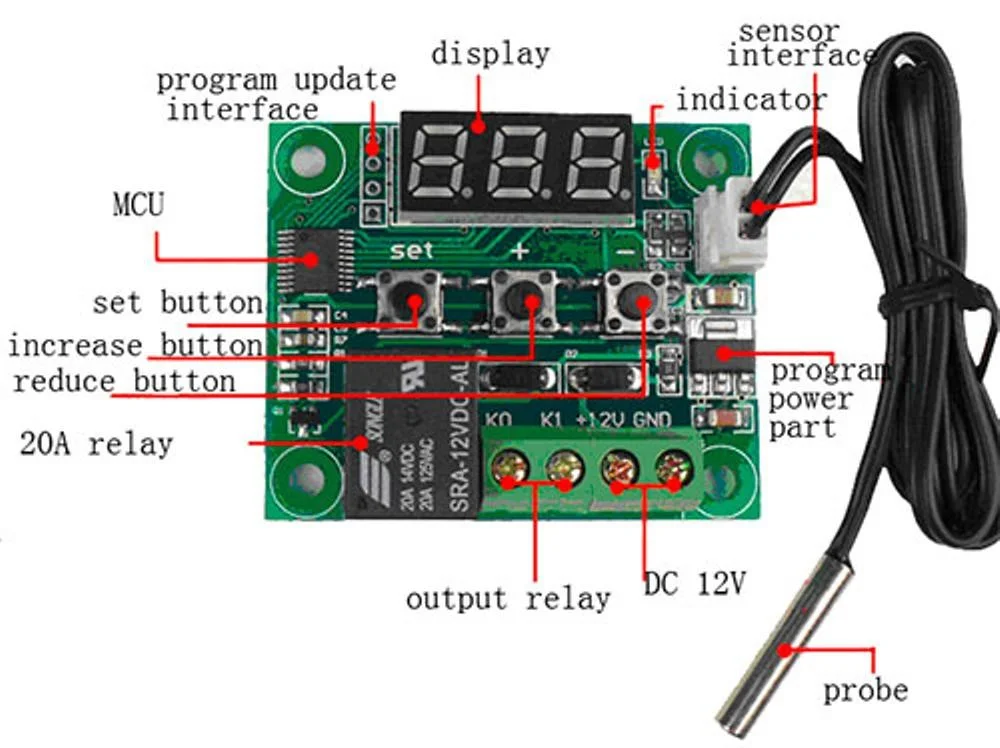

• دارای نمایشگر LED سه‌رقمی و کلیدهای تنظیم آسان
• پشتیبانی از کالیبراسیون دما (Offset) برای دقت بیشتر

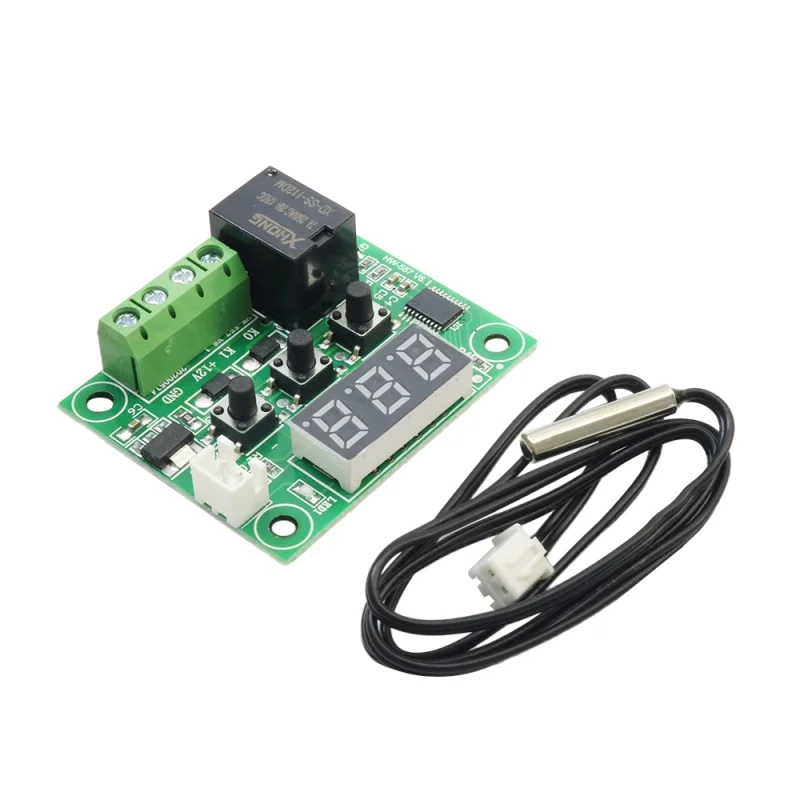

• مجهز به سنسور ضدآب NTC 10K با دقت بالا

مشخصات فنی:

• ولتاژ کاری: 12 ولت DC
• ابعاد: 48 × 40 × 15 میلی‌متر
• بازه اندازه‌گیری دما: -50 تا +110°C
• دقت اندازه‌گیری: 0.1°C
• هیسترزیس قابل تنظیم: 0.1 تا 15°C
• نوع سنسور: NTC 10K (ضدآب، دقت 0.5%)
• رزولوشن نمایش: 0.1°C در بازه -9.9 تا 99.9°C
• میزان تازه‌سازی داده‌ها: هر 0.5 ثانیه
• جریان مصرفی در حالت عادی: ≤35mA
• جریان در حالت فعال‌سازی رله: ≤65mA
• دمای کاری محیط: -10 تا +60°C
• رطوبت مجاز محیط: 20 تا 85%

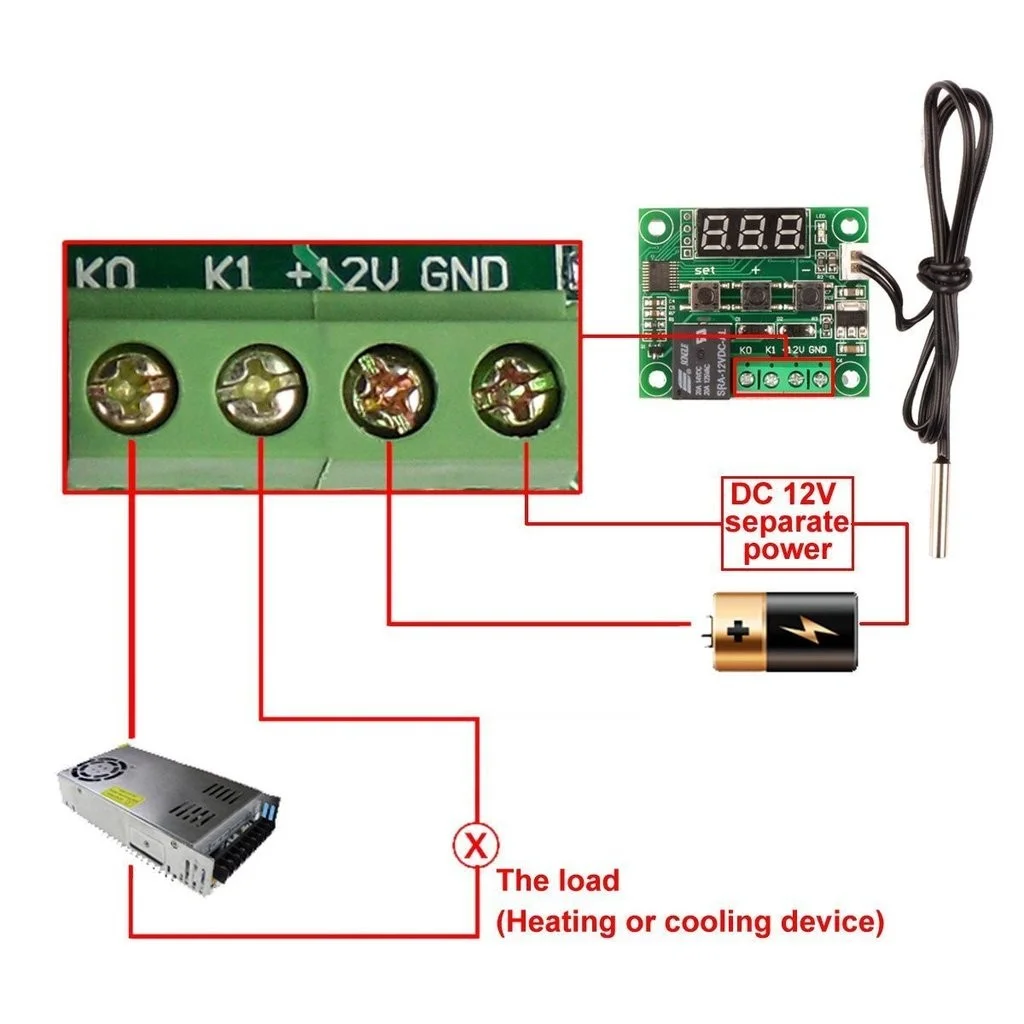

• خروجی: رله 10 آمپر (250V AC یا 20V DC)
• حافظه داخلی: EEPROM جهت نگهداری تنظیمات

مدهای کاری و پارامترهای قابل تنظیم:

• P0 دارای دو حالت سرد(Cool) و گرم(Heat) که رله را در دمای تعیین شده(دمای تحریک) قطع یا وصل کند.
  Cool وقتی دما از حد مجاز تعیین شده بیشتر باشدرله وصل می شود و بالعکس(هدف کنترل سیستم سرمایشی)
  Heat وقتی دما از حد مجاز تعیین شده کمتر باشد رله وصل می شود و بالعکس(هدف کنترل سیستم گرمایشی)
• P1 هیسترزیس، برای تعیین تلورانس حساسیت به کار می رود. تغییرات وضعیت رله با حساسیت تعیین شده برای سیستم مرتبط است و بعد از تغییر وضعیت رله، تغییرات جزئی دما موجب تغییر وضعیت رله نمی شود تا زمانی که حساسیت تعیین شده رفع شود. به طور مثال دمای تعیین شده 30 درجه است بعد از گذشتن از این دما سیستم رله را قطع می کند در صورتی که حساسیت سیستم روی 2 درجه تنظیم شده باشد تا 28 درجه رله تغییر وضعیت نمی دهد.
• P2 حداکثر مجاز دما را تعیین می کند.
• P3 حداقل مجاز دما را تعیین می کند.
• P4 برای کالیبره کردن مورد استفاده قرار می گیرد، به این صورت که با توجه به اختلاف دمای اندازه گیری شده با دمای واقعی یک Offset برای سیستم تعریف می شود. که در صورت نداشتن دماسنج دقیق مقدار پیش فرض صفر مطلوب می باشد.
• P5 تعیین زمان تاخیر برای تغییر وضعیت رله بعد از گذشتن از حد مجاز دما(قابل تنظیم از 0 تا 10 دقیقه با دقت 1 دقیقه)
• P6 با فعال کردن این گزینه و تنظیم دمای اخطار حداکثری، در صورت رسیدن دما به حد تعیین شده عبارت “—” نمایش داده می شود.
  برای ذخیره تنظیمات 3 ثانیه کلید SET را فشار داده و یا 5 ثانیه صبر کنید.
  در صورتی که سنسور متصل نشده باشد و یا داده ای ارسال نکند پیام “LLL” بر روی صفحه نمایش ظاهر می شود.

نحوه استفاده:

با فشار لحظه ای کلید SET می توان دمای تحریک را تعیین کرد. برای تنظیم دمای تحریک با فشار دادن لحظه ای کلید SET نمایشگر شروع به چشمک زدن می کند. مقدار پیش فرض بر روی 28 درجه تنظیم شده که می توان با کلیدهای +/- تغییر داد. بعد از انجام تغییرات با زدن کلید SET تنظیمات دمای تحریک تثبیت می شود. برای تنظیم پارامترهای مورد نیاز چند ثانیه کلید SET را فشار داده و وارد مد تنظیم پارامتر شوید. باکلیدهای جهت دار در بین پارامترهای محتلف جابحا شده و با دوباره زدن کلید SET وارد تنظیمات پارامتر مربوطه می شوید.

کاربردها:

• کنترل دما در گلخانه‌ها و محیط‌های بسته
• سیستم‌های تهویه مطبوع و سرمایشی
• دستگاه‌های گرمایشی خانگی و صنعتی
• آکواریوم‌ها و سیستم‌های پرورش آبزیان
• پروژه‌های DIY و اتوماسیون خانگی

ماژول XH-W1209 به دلیل سادگی استفاده، دقت بالا و قیمت مقرون‌به‌صرفه، یکی از محبوب‌ترین کنترل‌کننده‌های دما برای مهندسان و سازندگان سیستم‌های هوشمند است.
