چیپ LED RGB مدل WS2812B-V5

معرفی چیپ LED RGB مدل WS2812B-V5

چیپ LED RGB مدل WS2812B-V5 یکی از پرکاربردترین و محبوب‌ترین چیپ‌های LED آدرس‌پذیر در جهان است. این تراشه، یک LED RGB با کنترلر داخلی WS2811 در داخل پکیج 5050 SMD می‌باشد. ترکیب کنترلر و LED در یک پکیج باعث صرفه‌جویی در فضا و کاهش پیچیدگی طراحی PCB شده است.

مشخصات فنی چیپ LED RGB مدل WS2812B-V5

• برند: Non-Brand

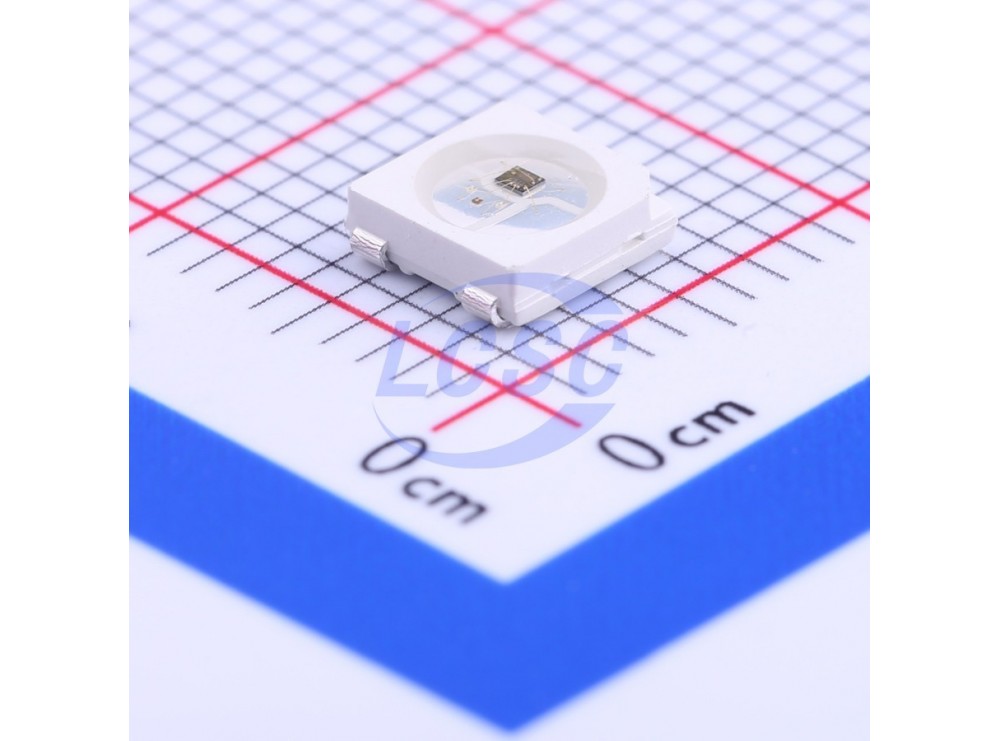

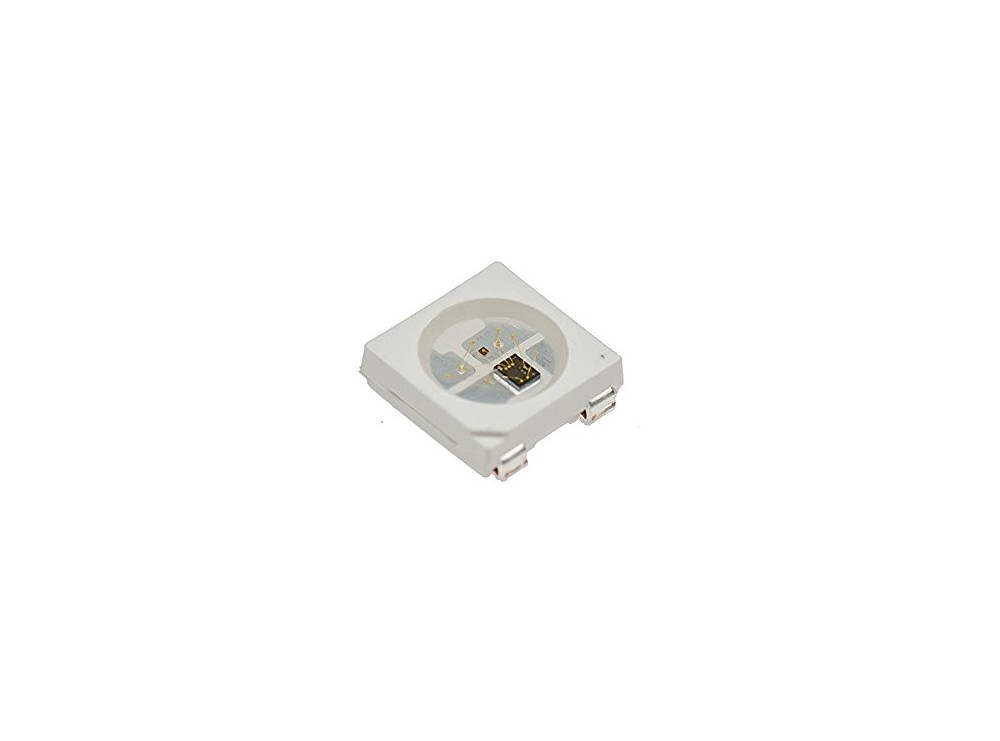

• پکیج: 5050 SMD
• حداقل دمای عملیاتی: -25°C
• حداکثر دمای عملیاتی: +80°C
• فرکانس PWM: 2kHz
• حداقل ولتاژ ورودی: -300mV
• زاویه دید: 120 درجه
• پروتکل ارتباطی: تک سیم (Single Wire)

ولتاژ و شدت نور هر رنگ

• قرمز (Red): 1.8 – 2.2V / 550–700mcd @ 620–630nm
• سبز (Green): 3.0 – 3.2V / 1100–1400mcd @ 515–530nm
• آبی (Blue): 3.2 – 3.4V / 200–400mcd @ 465–475nm

ویژگی‌ها و مزایا

• هر LED دارای کنترلر مستقل برای تولید رنگ‌های دقیق
• پشتیبانی از 256 سطح روشنایی برای هر رنگ (24bit color)
• دارای زمان‌بندی دقیق برای انتقال دیتا از طریق یک خط
• امکان اتصال زنجیره‌ای (Cascade) برای ساخت نوارها و پنل‌های RGB
• ولتاژ کاری معمول: 5V DC

کاربردها

• نوارهای LED RGB آدرس‌پذیر (Neopixel)
• نورپردازی دکوراتیو و هوشمند
• پروژه‌های Arduino و ESP32
• پنل‌های نمایشی و تبلیغاتی
• افکت‌های نوری در ربات‌ها و دستگاه‌های تعاملی

مزایا نسبت به مدل‌های قدیمی‌تر

• بهبود پایداری و مقاومت در برابر نویز
• مصرف توان کمتر نسبت به WS2811 مجزا
• ساختار جمع‌وجور و مناسب برای طراحی‌های فشرده

نکات فنی

• برای کنترل این چیپ‌ها می‌توان از کتابخانه‌های آماده مانند Adafruit NeoPixel یا FastLED در Arduino استفاده کرد.
• برای پروژه‌های 3.3V مانند ESP8266 یا ESP32، استفاده از Level Shifter بین دیتا و ورودی WS2812B توصیه می‌شود.
• در صورت اتصال چند LED به‌صورت سری، از منبع تغذیه 5V با جریان کافی استفاده کنید.

جمع‌بندی

چیپ LED RGB مدل WS2812B-V5 ترکیبی از زیبایی، سادگی و کارایی است. این LED آدرس‌پذیر با توانایی نمایش میلیون‌ها رنگ و کنترل دیجیتال دقیق، انتخابی ایده‌آل برای پروژه‌های نورپردازی، رباتیک، دکوراسیون و محصولات هوشمند به شمار می‌رود.
