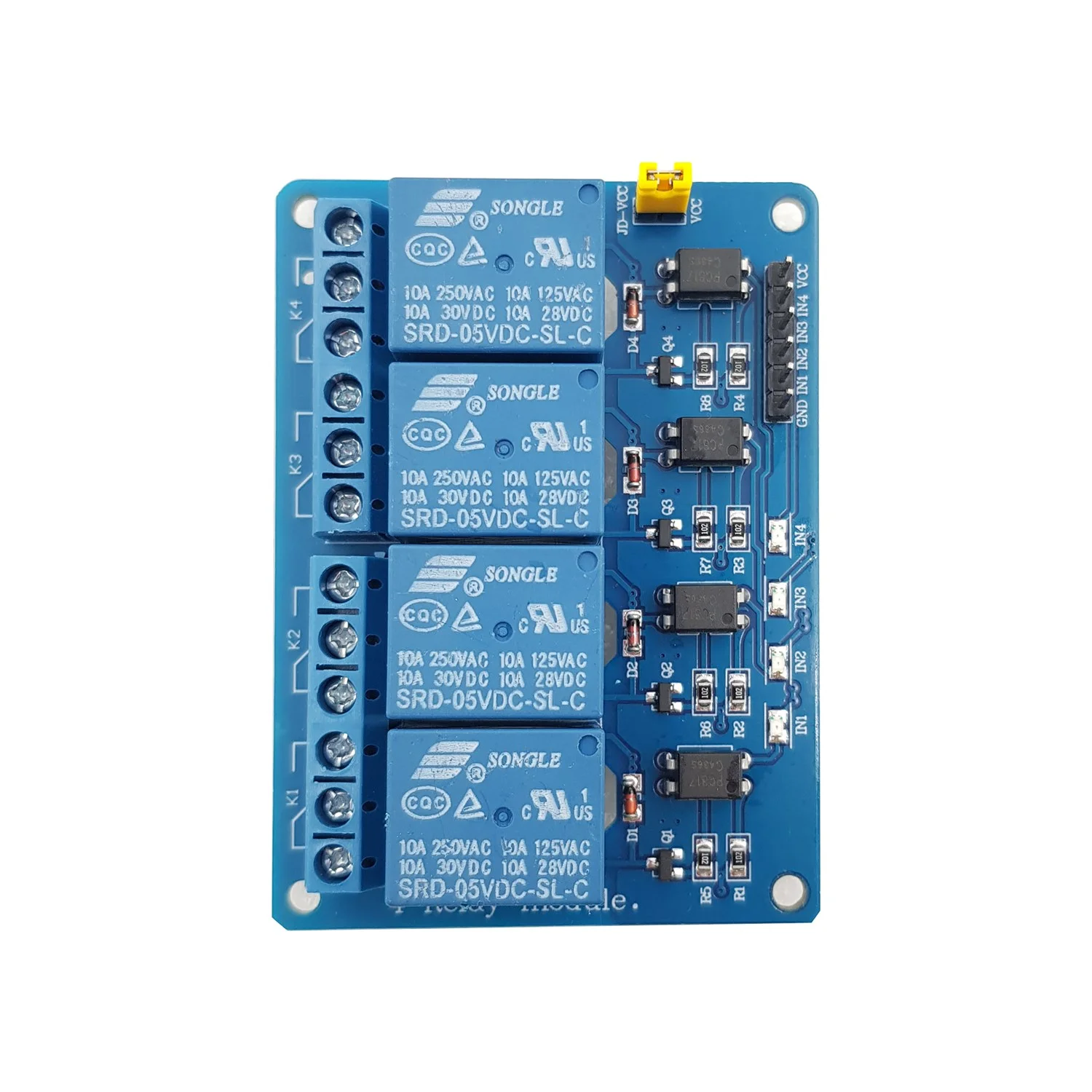

ماژول رله 4 کانال 5 ولت – Relay Module 5V

0
(بدون دیدگاه)
Add to wishlist
Compare

ویژگی های محصول

  • ماژول رله 4 کانال با تحریک 5 ولت برای کنترل وسایل برقی و الکترونیکی
  • مناسب برای بردهای آردوینو، ESP و رزبری پای
  • هر رله قابل کنترل مجزا با جریان خروجی تا 10 آمپر
  • دارای LED نشانگر وضعیت هر رله
  • پشتیبانی از ولتاژ AC تا 250 ولت و DC تا 30 ولت

امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.

خرید این کالا با

  • گارانتی اصالت و سلامت فیزیکی کالا
  • هفت روز ضمانت بازگشت کالا
  • 30 هزار تومان تخفیف اولین خرید با کد TESLA (حداقل خرید 300 هزار تومان)

امکان ارسال فوری کالا در تهران

امکان ارسال رایگان کالا به تمام نقاط کشور

قیمت اصلی: 1,872,000 ریال بود.قیمت فعلی: 1,866,000 ریال.

2 در انبار

محصولات مرتبط

ماژول رله 4 کانال 5 ولت – Relay Module 5V

قیمت اصلی: 1,872,000 ریال بود.قیمت فعلی: 1,866,000 ریال.

ماژول رله دو کانال 5 ولت

قیمت اصلی: 936,000 ریال بود.قیمت فعلی: 911,000 ریال.

ماژول رله 5 ولت تک کاناله

قیمت اصلی: 452,400 ریال بود.قیمت فعلی: 444,000 ریال.

معرفی محصول

ماژول رله 4 کانال 5 ولت (Relay Module 5V) یکی از پرکاربردترین ماژول‌های کنترل برای راه‌اندازی و قطع‌و‌وصل وسایل برقی و الکترونیکی است. این ماژول با تحریک ولتاژ 5 ولت به راحتی می‌تواند از طریق میکروکنترلرهایی مانند Arduino، Raspberry Pi، ESP32 و STM32 کنترل شود.
وجود 4 عدد رله مستقل روی این ماژول، امکان کنترل هم‌زمان چند وسیله یا مدار را به شما می‌دهد. هر رله می‌تواند تا جریان 10 آمپر در ولتاژ 250 ولت AC یا 30 ولت DC را تحمل کند.

ویژگی‌ها

  • دارای 4 رله مستقل با خروجی مجزا
  • قابل کنترل با ولتاژ 5 ولت DC
  • پشتیبانی از تحریک Active Low برای کنترل ساده‌تر با میکروکنترلر
  • مناسب برای کنترل وسایل خانگی، روشنایی، موتورها و سیستم‌های هوشمند
  • دارای LED نشانگر وضعیت هر رله
  • خروجی‌ها به صورت ترمینال 3 پایه برای هر رله طراحی شده‌اند
  • قابل اتصال مستقیم به پین‌های دیجیتال آردوینو یا میکروکنترلر
  • دارای ایزولاسیون اپتوالکترونیکی در برخی نسخه‌ها برای افزایش ایمنی

مشخصات فنی

تعداد رله‌ها4 عدد
ولتاژ تغذیه5 ولت DC
جریان تحریکحدود 15 تا 20 میلی‌آمپر برای هر کانال
ولتاژ تحمل رله (AC)250 ولت AC / 10 آمپر
ولتاژ تحمل رله (DC)30 ولت DC / 10 آمپر
نوع تحریکActive Low
برند رلهSONGLE – مدل SRD-05VDC-SL-C
وزن53.8 گرم

کاربردها

  • کنترل وسایل برقی خانگی با میکروکنترلر
  • پروژه‌های خانه هوشمند
  • سیستم‌های خودکار صنعتی
  • کنترل روشنایی، پمپ، موتور و فن
  • پروژه‌های DIY با آردوینو و رزبری پای

نحوه عملکرد

هر کانال این ماژول دارای ورودی کنترل مجزا است. برای فعال کردن هر رله، باید پین مربوطه در میکروکنترلر به سطح منطقی LOW متصل شود (Active Low). در نتیجه، رله فعال شده و جریان از طریق ترمینال خروجی عبور می‌کند.
در زمان غیرفعال بودن رله، اتصال COM به NC برقرار است و در زمان فعال شدن، COM به NO وصل می‌شود.

نکات فنی و ایمنی

  • در زمان کار با برق شهری، حتماً از ایزولاسیون مناسب و احتیاط کامل استفاده کنید.
  • برای بارهای القایی مانند موتور یا پمپ، از دیود هرزگرد یا snubber استفاده کنید تا طول عمر رله افزایش یابد.
  • ماژول را در محیط خشک و دارای تهویه مناسب قرار دهید.
  • برای تغذیه بهتر، از منبع تغذیه پایدار 5 ولت استفاده کنید.

مزایای ماژول رله 4 کانال 5 ولت

  • نصب و راه‌اندازی سریع و آسان
  • عدم نیاز به قطعات جانبی مانند ترانزیستور و دیود برای راه‌اندازی
  • دارای پین‌هدر نری جهت اتصال راحت به بردهای توسعه
  • امکان کنترل جداگانه هر رله از طریق برنامه‌نویسی
  • قیمت اقتصادی نسبت به عملکرد چند کاناله

جمع‌بندی

ماژول رله 4 کانال 5 ولت یکی از بهترین گزینه‌ها برای پروژه‌های هوشمندسازی و کنترل الکترونیکی است. با اتصال ساده به آردوینو یا هر میکروکنترلر دیگر می‌توان وسایل برقی با ولتاژ بالا را به‌طور ایمن و دقیق کنترل کرد. این ماژول با طراحی مستحکم، قابلیت اطمینان بالا و سازگاری گسترده، انتخابی ایده‌آل برای مهندسان، دانشجویان و علاقه‌مندان به الکترونیک است.

ولتاژ کاری (Operating Voltage) ولتاژی که ماژول برای عملکرد صحیح نیاز دارد.
