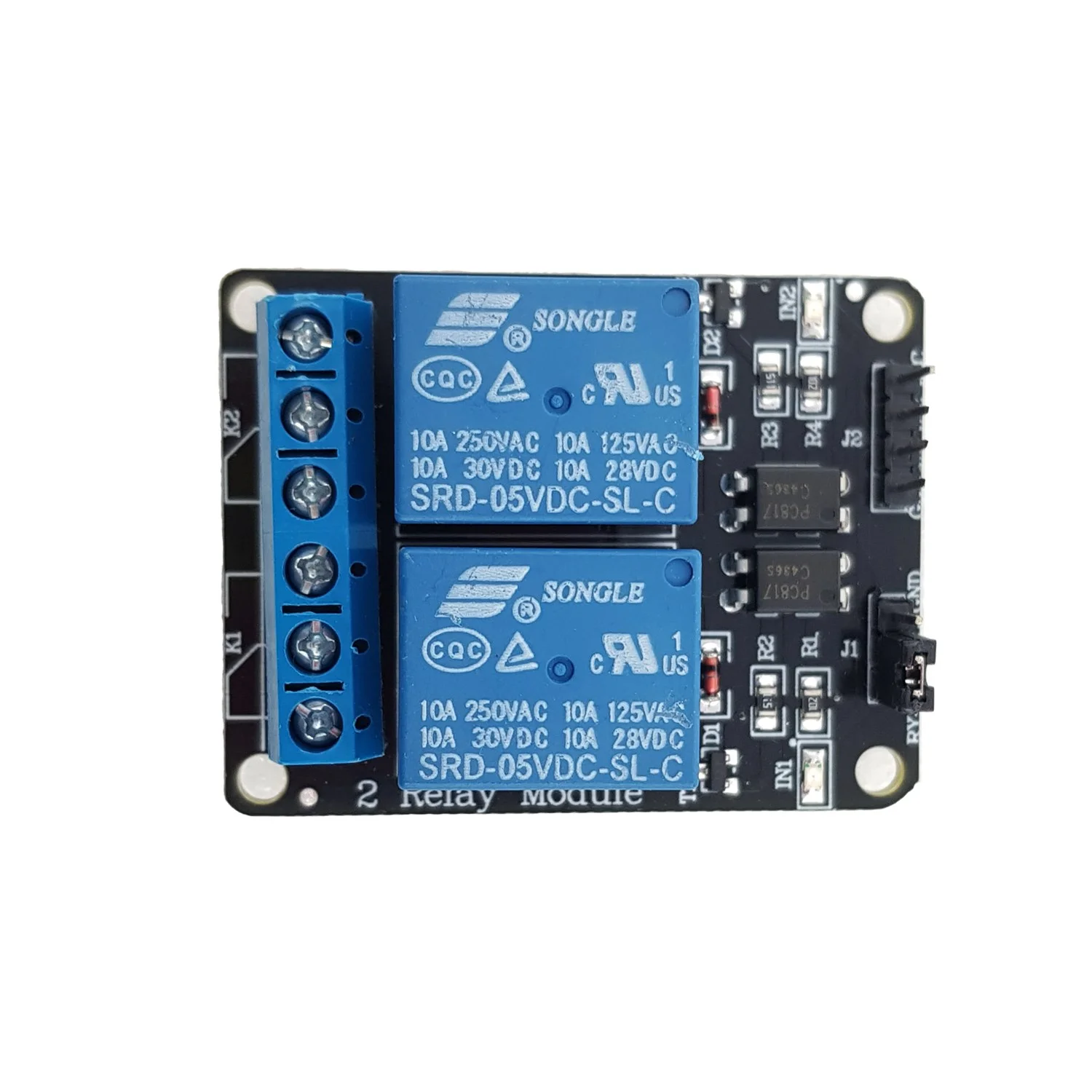

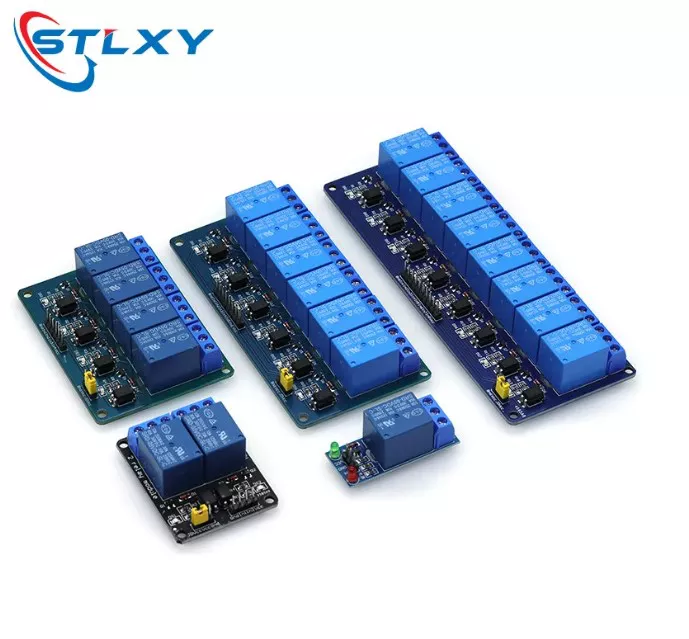

ماژول رله 5 ولت دو کاناله 10 آمپر اپتوکوپلر دار

ماژول رله 5 ولت دو کاناله یکی از پرکاربردترین تجهیزات کنترلی در پروژه‌های الکترونیک، اتوماسیون صنعتی سبک و سیستم‌های هوشمندسازی است. این ماژول به شما امکان می‌دهد دو بار الکتریکی مجزا را به صورت مستقل و همزمان کنترل کنید. طراحی این برد به گونه‌ای انجام شده که به‌راحتی با میکروکنترلرهایی مانند Arduino، ESP8266، ESP32 و Raspberry Pi سازگار بوده و با سیگنال‌های منطقی 5 ولت TTL به‌صورت مستقیم راه‌اندازی می‌شود.

هر کانال این ماژول مجهز به یک رله 10 آمپر بوده و می‌تواند بارهای AC تا 250 ولت و DC تا 30 ولت را سوئیچ کند. وجود اپتوکوپلر داخلی برای هر کانال باعث ایجاد ایزولاسیون الکتریکی بین بخش فرمان و بخش قدرت می‌شود و از آسیب دیدن برد کنترلی در برابر نویز، نوسانات یا ولتاژهای ناگهانی جلوگیری می‌کند.

مشخصات فنی ماژول رله 5 ولت دو کاناله

• تعداد کانال‌ها: 2 عدد مستقل
• ولتاژ تغذیه: 5V DC
• جریان تحریک: حدود 20 تا 30 میلی‌آمپر برای هر کانال
• حداکثر جریان خروجی: 10 آمپر برای هر رله
• حداکثر ولتاژ AC: 250V
• حداکثر ولتاژ DC: 30V
• نوع رله: SRD-05VDC-SL-C یا مشابه
• ایزولاسیون: اپتوکوپلر داخلی برای هر کانال
• دارای LED نشانگر وضعیت هر کانال
• ابعاد تقریبی: 50 × 40 × 18 میلی‌متر
• دمای کاری: از -20 تا +70 درجه سانتی‌گراد

نحوه عملکرد ماژول رله 5 ولت دو کاناله

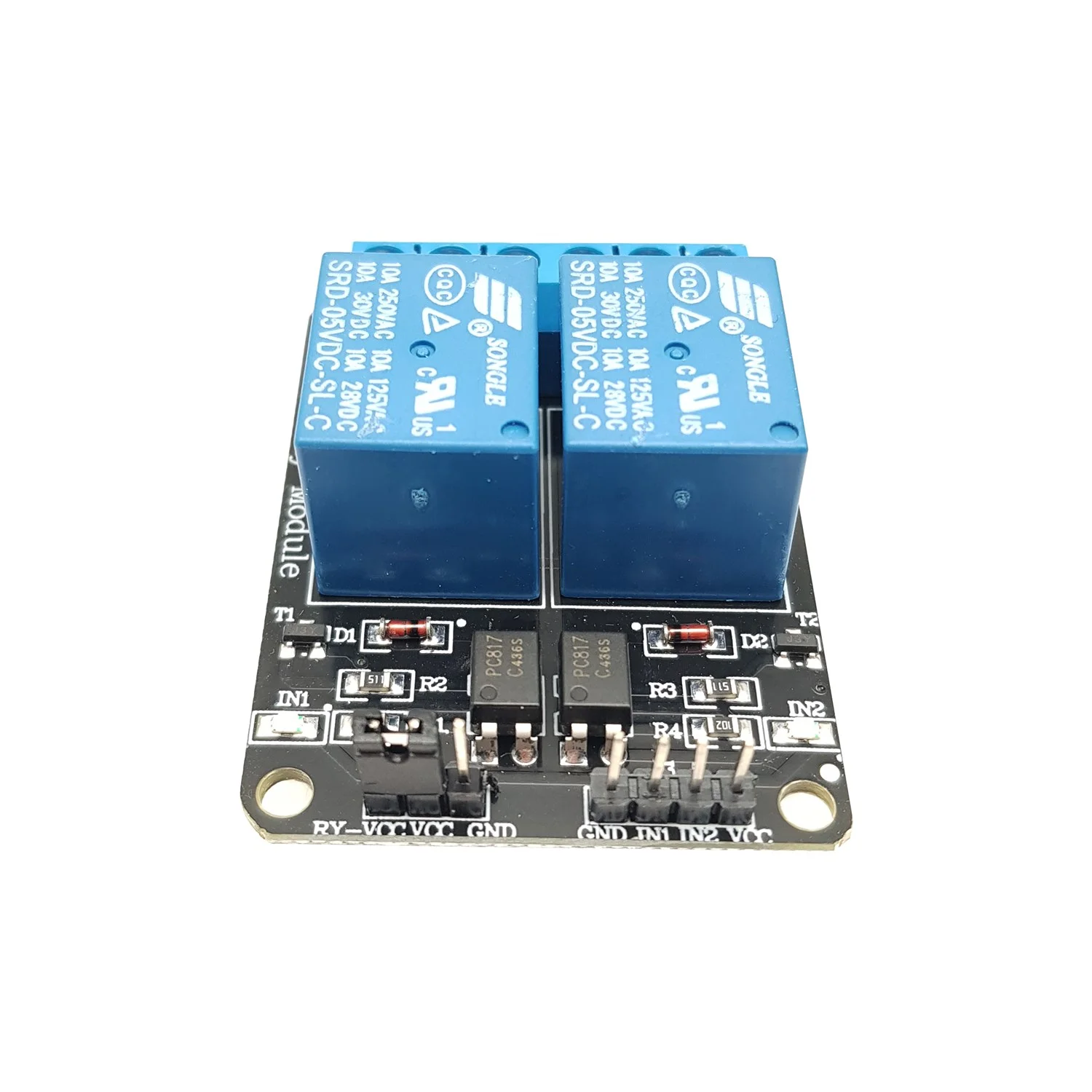

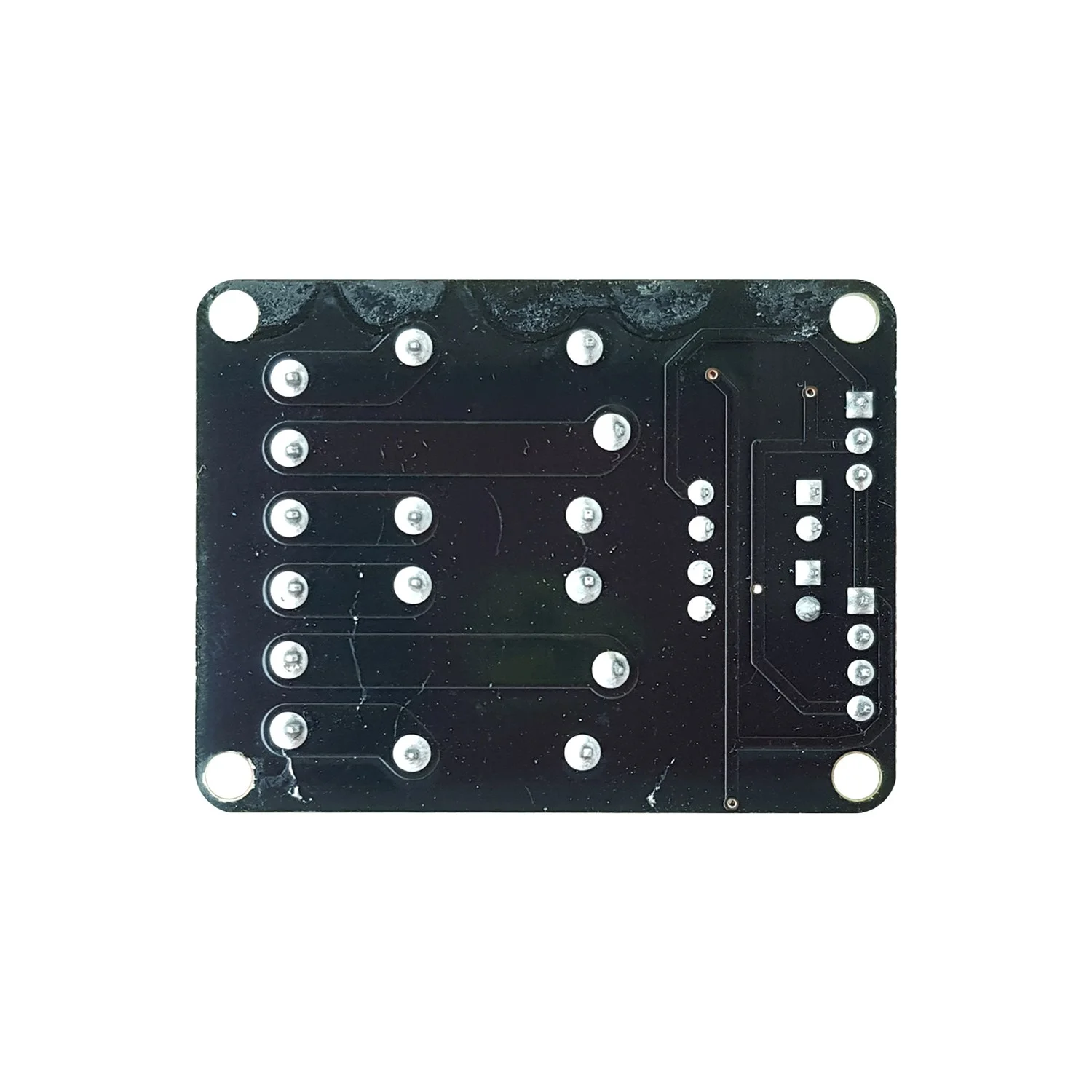

این ماژول دارای دو ورودی کنترلی (IN1 و IN2) است که هرکدام یک رله را فعال یا غیرفعال می‌کنند. با اعمال سیگنال دیجیتال از میکروکنترلر، بوبین رله تحریک شده و کنتاکت داخلی آن بین حالت NO (Normally Open) و NC (Normally Closed) تغییر وضعیت می‌دهد. این ویژگی امکان روشن و خاموش کردن دستگاه‌های برقی مختلف را تنها با چند خط کدنویسی فراهم می‌کند.

وجود ترمینال‌های پیچی در خروجی هر کانال، نصب سیم‌های برق را ساده و ایمن کرده و امکان استفاده در تابلو برق یا جعبه پروژه را فراهم می‌سازد.

کاربردهای ماژول رله 5 ولت دو کاناله

• کنترل روشنایی ساختمان یا کارگاه
• کنترل فن، پمپ آب و شیر برقی
• پروژه‌های خانه هوشمند (Smart Home)
• سیستم‌های هشدار و کنترل محیطی (دما، رطوبت، دود)
• کنترل همزمان دو دستگاه AC یا DC
• پروژه‌های آموزشی و نمونه‌سازی با Arduino و ESP
• استفاده در تابلو برق‌های سبک و سیستم‌های نیمه‌صنعتی

مزایای استفاده از ماژول رله 5 ولت دو کاناله

قابلیت کنترل دو بار مستقل با یک برد کوچک، باعث کاهش هزینه و ساده‌تر شدن سیم‌کشی در پروژه‌ها می‌شود. ایزولاسیون نوری اپتوکوپلر، امنیت مدار را افزایش داده و احتمال آسیب به میکروکنترلر را به حداقل می‌رساند. LED نشانگر نیز امکان مشاهده وضعیت هر کانال را در لحظه فراهم می‌کند.

به دلیل توان تحمل 10 آمپر در هر کانال، این ماژول برای بسیاری از کاربردهای خانگی و صنعتی سبک کاملاً مناسب است و می‌تواند تجهیزات پرمصرف را به‌صورت مطمئن کنترل کند.

نکات مهم نصب و ایمنی

در زمان کار با ولتاژ 220 ولت AC، رعایت اصول ایمنی کاملاً ضروری است. استفاده از سیم‌های عایق استاندارد، ترمینال‌های محکم و فاصله ایمن بین مدار فرمان و مدار قدرت توصیه می‌شود. در بارهای القایی مانند موتور یا پمپ، بهتر است از مدار اسنابر یا دیود هرزگرد برای کاهش نویز و افزایش طول عمر رله استفاده گردد.

این ماژول برای محیط‌های نیمه‌صنعتی طراحی شده و استفاده در محیط‌های مرطوب یا دارای گردوغبار شدید بدون محافظ توصیه نمی‌شود.

جمع‌بندی

ماژول رله 5 ولت دو کاناله 10 آمپر اپتوکوپلر دار یک انتخاب حرفه‌ای برای مهندسان، دانشجویان و علاقه‌مندان حوزه الکترونیک است که نیاز به کنترل همزمان دو بار الکتریکی دارند. سازگاری بالا با بردهای توسعه، ایمنی مناسب، قیمت اقتصادی و کیفیت قابل قبول، این ماژول را به یکی از پرفروش‌ترین گزینه‌ها در پروژه‌های هوشمندسازی و اتوماسیون تبدیل کرده است.
